- Un pont-bascule mesure le poids total d'un véhicule en une seule opération statique.
- La précision de la mesure dépend de la qualité des cellules de charge, de l'installation et de la maintenance.
- Tout pont-bascule utilisé en transaction commerciale est soumis à la métrologie légale (vérification primitive + périodique).
Le fonctionnement d’un pont bascule repose sur l’utilisation de capteurs de pesage installés sous une plateforme. Ces capteurs mesurent la force exercée par le véhicule et transmettent les données vers un terminal de pesage qui affiche la valeur du poids. Ce dispositif est utilisé dans des activités où la mesure du poids des charges transportées intervient dans la gestion des flux de matières, le suivi logistique ou les transactions commerciales. Les secteurs concernés incluent notamment l’agriculture, l’industrie, la gestion des déchets ou le transport de marchandises.
Qu’est-ce qu’un pont-bascule et à quoi sert-il ?
Un pont bascule est une balance conçue pour peser des véhicules tels que des camions, des remorques, des tracteurs ou des engins de chantier. L’équipement se compose d’une plateforme pour accueillir l’ensemble du véhicule lors de la pesée. La mesure permet de connaître le poids total du véhicule chargé. En comparant deux pesées, par exemple avant et après chargement, il devient possible de déterminer la masse des marchandises transportées.
Les administrations et organismes de contrôle utilisent également ce type d’équipement pour vérifier que les véhicules respectent les limites de charge prévues par la réglementation routière. La mesure du poids permet alors de prévenir les surcharges susceptibles d’endommager les infrastructures ou de présenter un risque pour la sécurité routière.
Le pont bascule intervient dans différentes situations :
- pesage des marchandises lors d’une transaction commerciale
- contrôle du poids des véhicules circulant sur un site industriel
- suivi des flux de matières dans un centre de traitement ou un site logistique
- contrôle réglementaire du poids des camions sur le réseau routier

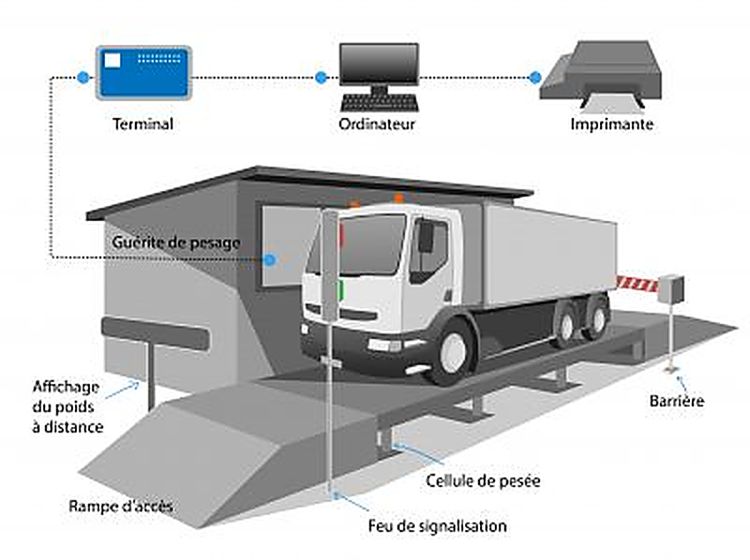

Quel est le principe de fonctionnement d’un pont bascule ?
Positionnement du véhicule sur la plateforme de pesage
Le processus de pesage commence par l’accès du camion à la plateforme appelée tablier. Le véhicule monte sur la structure par une rampe d’accès lorsqu’il s’agit d’un pont-bascule hors sol, ou circule directement sur la plateforme lorsque l’installation est réalisée en fosse. Le conducteur doit positionner l’ensemble du véhicule sur la surface de pesage afin que la charge repose entièrement sur les capteurs installés sous la plateforme. La répartition du poids doit se faire sur toute la surface afin d’éviter des erreurs de mesure.
Mesure du poids par les cellules de charge
Sous la plateforme se trouvent des cellules de pesée. Ces capteurs détectent la pression exercée par le poids du camion et de sa cargaison. Lorsque la charge s’exerce sur la plateforme, les capteurs produisent un signal proportionnel à la force appliquée. Plusieurs cellules sont installées sous la structure afin de mesurer la totalité du poids supporté par la plateforme.
Transmission et traitement des données de pesage
Les signaux générés par les capteurs sont transmis par des câbles vers un système de traitement. Les informations provenant des différentes cellules sont regroupées et envoyées vers le terminal de pesage. Le terminal convertit les signaux en une valeur de poids exprimée en kilogrammes ou en tonnes.
Affichage du poids sur l’indicateur de pesage
Le poids mesuré apparaît sur un écran appelé indicateur de pesage. L’opérateur peut consulter la valeur affichée et enregistrer la pesée. Dans de nombreuses installations, le système est connecté à un logiciel de gestion qui permet de stocker les données de pesage et d’éditer des tickets de pesée associés aux opérations logistiques.

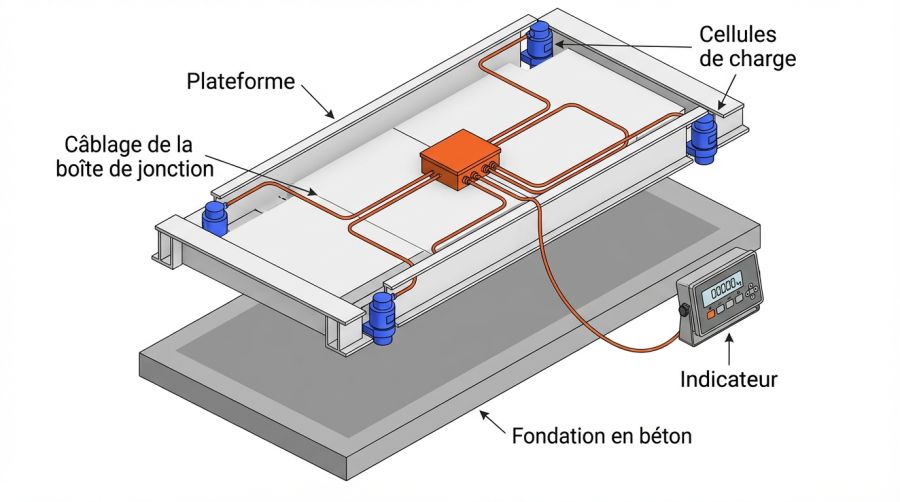

Quels sont les principaux composants d’un pont bascule ?
| Composant | RĂ´le | Points de vigilance |
|---|---|---|
| Plateforme (tablier) | Supporte le véhicule et transmet la charge aux capteurs | Propreté, planéité, absence de fissures |
| Cellules de charge | Convertissent la force en signal Ă©lectrique proportionnel | Alignement, surcharge, corrosion, indice IP |
| Boîtes de jonction | Collectent et centralisent les signaux de plusieurs cellules | Étanchéité, câblage, résistances d'équilibrage |
| Indicateur de poids | Convertit le signal en valeur de masse affichée | Stabilité du zéro, paramètres de conversion |
| Logiciel de gestion | Enregistre, calcule (net/brut/tare), édite les tickets | Droits d'accès, intégrité des données, exports |
| Imprimante | Édite le ticket de pesée avec horodatage et données véhicule | Connexion, papier, conformité du format |
Fondation et structure d’installation
L’installation d'un pont bascule pour camion repose sur une base en béton destinée à supporter la structure de pesage et la circulation des véhicules. Les fondations assurent la stabilité de la plateforme et garantissent la précision de la mesure. Deux configurations d’installation existent :
- pont-bascule en fosse
- pont-bascule hors sol avec rampes d’accès
Le choix dépend de la configuration du site et de l’espace disponible pour les manœuvres de camions.
Plateforme ou tablier de pesage
La plateforme constitue la surface sur laquelle circulent les véhicules. Elle est généralement composée de modules assemblés afin d’atteindre la longueur requise pour accueillir les camions. Les matériaux utilisés incluent :
Les matériaux utilisés incluent notamment :
- structure métallique pour les plateformes de pont bascule en métal
- structure métallique associée à un tablier rempli de béton
- modules préfabriqués formant la plateforme d’un pont bascule en béton
Le tablier repose sur les cellules de pesée ou sur une structure intermédiaire qui transmet la charge vers les capteurs installés sous la plateforme.

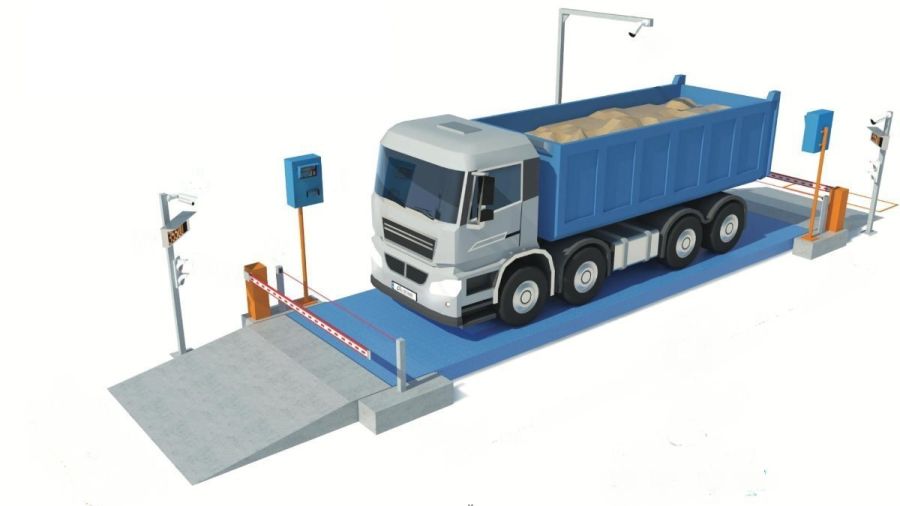

Comment se déroule une opération de pesage avec un pont-bascule ?
Le pesage d’un véhicule suit un processus en plusieurs étapes.
- Pesée du véhicule chargé : Le camion chargé se positionne sur la plateforme et le poids total du véhicule est enregistré. Cette première mesure correspond au poids brut.
- Pesée du véhicule vide : Après déchargement de la marchandise, le véhicule repasse sur le pont-bascule afin d’être pesé à nouveau. Cette mesure correspond au poids à vide.
- Calcul du poids net des marchandises : La différence entre les deux pesées permet de déterminer le poids des marchandises transportées. Ce calcul constitue la base de nombreuses transactions commerciales liées au transport de matières en vrac telles que les céréales, les granulats ou les déchets.
| Mesure | Valeur |
|---|---|
| Poids brut (camion chargé) | 38 400 kg |
| Tare (camion vide) | 12 600 kg |
| Poids net (marchandise) | 25 800 kg |
