Fonctionnement moteur CC : Guide détaillé

Quel est le principe du fonctionnement des moteurs à courant continu ?
Quels sont les principaux composants d’un moteur à courant continu ?
Comment se passe le démarrage, à vide et en charge ?
Quels sont les différents types de moteurs à courant continu existants ?
Comment alimenter et connecter un moteur à courant continu ?
Comment commander la vitesse et le sens de rotation ?
FAQ : moteur à courant continu (alimentation, commande, schéma)

💡 Ce qu'il faut retenir :

Comment fonctionne un moteur à courant continu : il transforme une énergie électrique en rotation grâce à l'interaction entre un champ magnétique et un courant circulant dans les bobines du rotor.
La rotation continue repose sur la commutation : le collecteur et les balais inversent périodiquement le courant dans les bobines pour maintenir le couple dans le même sens.
Au démarrage, le courant atteint son maximum car la force contre-électromotrice (FCEM) est nulle ; une limitation de courant protège le moteur et l'alimentation.
La vitesse se règle par variation de la tension d'induit ou par modulation de largeur d'impulsions (PWM) ; le sens de rotation s'inverse en permutant la polarité de l'induit ou de l'inducteur.
Les moteurs à excitation série délivrent un couple de démarrage élevé mais risquent l'emballement à vide ; les moteurs shunt offrent une vitesse plus stable, adaptée aux convoyeurs et automatismes.
Les balais en graphite et le collecteur constituent le point d'usure principal : une maintenance régulière (inspection, remplacement des balais) est nécessaire pour éviter les arcs et la dégradation du collecteur.

Ce guide vous aide à relier le principe de rotation, les composants (stator/induit/collecteur), les méthodes de commande (vitesse, couple, sens) et les limites d’exploitation (démarrage, charge, rotor bloqué) pour intégrer des moteurs à courant continu (CC) dans un projet industriel. L’objectif est de comprendre quoi surveiller côté alimentation, protections et maintenance, et en quoi ces points diffèrent d’un moteur à courant alternatif.

Obtenez des devis pour un moteur courant continu

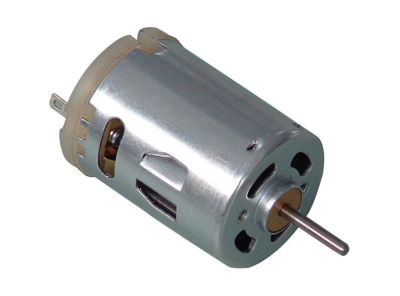

Quel est le principe du fonctionnement des moteurs à courant continu ?

Le fonctionnement des moteurs à courant continu repose sur la loi de Lorentz : un conducteur électrique parcouru par un courant et plongé dans un champ magnétique subit une force qui génère un mouvement de rotation. L'utilisation d'un moteur courant continu 24v est courante pour de nombreux équipements industriels en raison de sa compacité et de sa facilité de pilotage.

Pour maintenir une rotation continue avec une alimentation en courant continu, le sens du courant dans les bobines du rotor doit s'inverser à chaque demi-tour. Ce mécanisme s'appelle la commutation : le collecteur alimente successivement les bobines rotoriques au bon moment, maintenant le couple dans le même sens et assurant ainsi une rotation ininterrompue.

À mesure que le rotor accélère, il génère une force contre-électromotrice (FCEM), notée E, qui s'oppose à la tension d'alimentation. La relation entre ces grandeurs s'écrit : U = E + R·I, où U est la tension appliquée, R la résistance d'induit et I le courant absorbé. La FCEM est proportionnelle à la vitesse de rotation : E = k·ω·Φ, où ω est la vitesse angulaire et Φ le flux magnétique. À flux constant, le couple produit est directement proportionnel au courant : C = k·Φ·I. Lorsque la charge augmente, la vitesse baisse, la FCEM diminue, le courant monte et le couple s'adapte en conséquence.

Vous êtes fournisseur de moteur courant continu ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

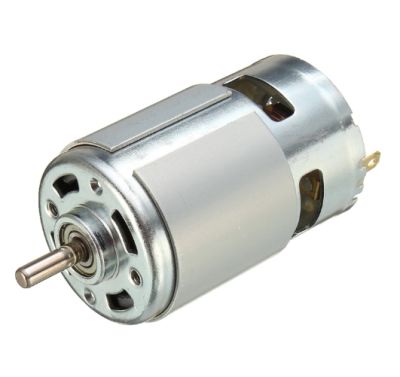

Quels sont les principaux composants d’un moteur à courant continu ?

Les moteurs à courant continu s'articulent autour de trois ensembles fonctionnels interdépendants, chacun jouant un rôle précis dans le cycle de commutation et la production du couple :

L'inducteur ou stator, qui crée le champ magnétique nécessaire à la production du couple.
L'induit ou rotor, qui transforme ce champ en mouvement de rotation grâce au courant qu'il reçoit.
Le collecteur et ses balais, qui assurent l'inversion périodique du courant dans les bobines du rotor pour maintenir la rotation.

L'inducteur ou stator

L'inducteur est la partie fixe du moteur. Il regroupe plusieurs éléments structurels :

Une carcasse de protection mécanique.
Des paliers avec flasques qui guident l'arbre rotor.
Des porte-balais qui maintiennent les balais en contact avec le collecteur.
Un empilement de tôles ferromagnétiques formant les paires de pôles.
Des bobinages en cuivres qui créent le champ magnétique par circulation du courant d'excitation.

Le nombre de paires de pôles conditionne directement la vitesse de rotation et le couple produit. Un nombre élevé de paires de pôles permet de réduire l'encombrement tout en maintenant un flux magnétique pénétrant bien dans le rotor, ce qui convient aux applications de forte puissance. Certains modèles, comme ceux d'un moteur électrique 48v, intègrent plusieurs paires de pôles pour atteindre des niveaux de puissance élevés dans un encombrement réduit. D'autres configurations, à vitesse fixe de type moteur 1000 tr/min, tirent profit de ce principe pour garantir une vitesse de rotation stable.

Dans certains moteurs CC, les bobinages d'excitation sont remplacés par des aimants permanents. Ce choix supprime le circuit d'excitation, simplifie le câblage et réduit les pertes par effet Joule dans l'inducteur, mais il ne permet pas de régler le flux magnétique.

L’induit ou rotor

L'induit est la partie mobile du moteur. Il se compose d'un arbre sur lequel sont empilés des disques ferromagnétiques. Ces disques présentent des encoches où se logent les bobinages rotoriques.

Le courant circule dans ces bobines et interagit avec le champ magnétique du stator pour produire un couple. Le collecteur alimente successivement chaque bobine selon sa position angulaire, garantissant que le courant circule toujours dans le bon sens pour maintenir un couple dans la même direction. Ce mécanisme de distribution du courant est au cœur du bobinage moteur courant continu.

Chaque lame de cuivre du collecteur est séparée de la suivante par une micanite, matériau isolant qui évite les courts-circuits entre lamelles. La qualité de cet isolant conditionne la tenue du collecteur dans le temps, notamment en cas de commutation intensive.

Le collecteur

Le collecteur, aussi appelé commutateur, est une pièce tournante qui assure la liaison électrique entre la partie fixe et la partie tournante du moteur. Son rôle est d'inverser automatiquement le sens du courant dans chaque bobine du rotor au bon moment, ce qui maintient le couple dans le même sens et permet la rotation continue.

Son fonctionnement reste indissociable des balais : des pièces en graphite ou en charbon qui frottent contre les lamelles du collecteur pour assurer le passage du courant. Le moteur à balais tire son nom de cet élément, qui constitue le principal point d'usure de l'ensemble.

La commutation génère des micro-arcs électriques entre les lamelles et les balais lors du passage du courant d'une bobine à l'autre. Ces arcs accélèrent l'usure des balais en graphite et peuvent endommager les lamelles du collecteur si la commutation est mal synchronisée ou si le moteur fonctionne en surcharge prolongée. Les conséquences pratiques à surveiller sont les suivantes :

Formation de poussières de graphite nécessitant un nettoyage régulier.
Usure progressive des balais, à remplacer selon les préconisations du fabricant.
Génération de parasites électromagnétiques pouvant perturber les équipements environnants.
Risque de détérioration des lamelles en cas de fonctionnement en surcharge prolongée.

Voir nos moteurs à courant continu

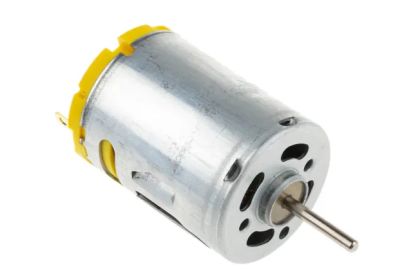

Comment se passe le démarrage, à vide et en charge ?

Le comportement d'un moteur à courant continu varie significativement selon ses conditions de fonctionnement. Comprendre ces différents régimes permet de dimensionner correctement l'alimentation et les protections associées.

Au démarrage, la vitesse est nulle, donc la FCEM est également nulle. La seule résistance qui limite le courant est la résistance d'induit R, souvent très faible. Le courant de démarrage peut atteindre 5 à 10 fois le courant nominal, ce qui représente un risque d'échauffement rapide et de dommages sur les enroulements si aucune protection n'est prévue.

À vide, une fois le moteur lancé, la vitesse augmente jusqu'à ce que la FCEM soit proche de la tension d'alimentation. Le courant absorbé reste faible, juste suffisant pour compenser les pertes par frottement. Pour les moteurs à excitation série, l'absence de charge entraîne un risque d'emballement : la vitesse augmente sans limite si aucune charge mécanique ne freine le rotor.

En charge, la résistance mécanique fait baisser la vitesse, ce qui réduit la FCEM. Le courant augmente en conséquence et le couple produit s'adapte à la charge. Si la charge dépasse la capacité du moteur, le courant devient excessif et l'échauffement peut entraîner une destruction thermique des enroulements.

En cas de rotor bloqué, la FCEM est nulle en permanence. Le courant atteint sa valeur maximale et reste constant tant que le rotor est immobilisé, provoquant un échauffement rapide. Sans protection, les enroulements peuvent être détruits en quelques secondes. Les protections à prévoir sont les suivantes :

Limiteur de courant intégré au variateur ou à l'alimentation.
Relais thermique ou sonde de température dans le bobinage.
Résistance de démarrage en série, dimensionnée pour limiter le courant à environ deux fois le courant nominal, retirée progressivement lors de l'accélération.
Détecteur de blocage rotor avec coupure automatique de l'alimentation.

Quels sont les différents types de moteurs à courant continu existants ?

Il existe quatre principaux types de moteurs à courant continu CC, différenciés par la façon dont l'inducteur est alimenté. Ce choix a des conséquences directes sur le couple de démarrage, la stabilité de la vitesse sous charge et les risques à vide :

Les moteurs à courant continu à excitation indépendante.
Les moteurs à courant continu à excitation parallèle (shunt).
Les moteurs à courant continu à excitation en série.
Les moteurs à courant continu à excitation composée.

Le tableau ci-après synthétise les différences pratiques entre ces architectures pour aider au choix selon les contraintes du projet.

Type	Couple de démarrage	Stabilité de vitesse	Risque à vide	Usages typiques
Excitation indépendante	Élevé (réglable)	Très bonne	Faible	Robotique, machines à commande précise, traction industrielle
Excitation parallèle (shunt)	Modéré	Bonne	Faible	Convoyeurs, pompes, ventilateurs, automatismes
Excitation en série	Très élevé	Faible (variable avec charge)	Élevé (emballement)	Démarreurs, treuils, traction lourde
Excitation composée	Élevé	Bonne à modérée	Limité	Entraînements à charge variable, ascenseurs, compresseurs

Type : Excitation indépendante
Couple de démarrage	Élevé (réglable)
Stabilité de vitesse	Très bonne
Risque à vide	Faible
Usages typiques	Robotique, machines à commande précise, traction industrielle

Type : Excitation parallèle (shunt)
Couple de démarrage	Modéré
Stabilité de vitesse	Bonne
Risque à vide	Faible
Usages typiques	Convoyeurs, pompes, ventilateurs, automatismes

Type : Excitation en série
Couple de démarrage	Très élevé
Stabilité de vitesse	Faible (variable avec charge)
Risque à vide	Élevé (emballement)
Usages typiques	Démarreurs, treuils, traction lourde

Type : Excitation composée
Couple de démarrage	Élevé
Stabilité de vitesse	Bonne à modérée
Risque à vide	Limité
Usages typiques	Entraînements à charge variable, ascenseurs, compresseurs

Les moteurs à courant continu à excitation indépendante

Les moteurs à courant continu à excitation indépendante intègrent un bobinage inducteur connecté à un système d'alimentation séparé. Le courant alimentant l'inducteur du moteur est donc distinct de celui qui circule dans l'induit. Cette séparation permet de régler le flux magnétique et le courant d'induit de manière totalement indépendante.

Concrètement, réduire le courant d'excitation affaiblit le flux, ce qui augmente la vitesse de rotation à tension d'induit constante. Augmenter la tension d'induit, avec le flux maintenu, accroît le couple produit. Cette flexibilité de pilotage en fait le choix privilégié pour les applications nécessitant un contrôle précis de la vitesse et du couple, comme la robotique industrielle ou certaines machines de traitement des matériaux.

Les moteurs à courant continu à excitation parallèle

Ces moteurs portent également le nom de moteurs à courant continu à excitation en dérivation ou à excitation shunt. Le circuit inducteur se branche en parallèle par rapport à l'induit, ce qui signifie que les deux circuits reçoivent la même tension.

Cette architecture confère au moteur une vitesse de rotation relativement stable sous des charges variables. Le couple de démarrage reste modéré, ce qui convient particulièrement aux applications où la charge est appliquée progressivement, comme les convoyeurs industriels ou les automatismes de production. Le risque d'emballement à vide est faible, ce qui facilite l'exploitation en conditions réelles.

Les moteurs à courant continu à excitation en série

Les moteurs à courant continu à excitation en série présentent un circuit inducteur connecté en série avec l'induit. Le même courant traverse donc l'inducteur et les bobines rotoriques, ce qui rend le flux magnétique directement dépendant de la charge.

Cette configuration produit un couple de démarrage très élevé, proportionnel au carré du courant, ce qui convient aux applications nécessitant un effort initial important comme les treuils ou les démarreurs. En revanche, l'absence de charge entraîne un risque d'emballement : sans résistance mécanique, la vitesse augmente sans limitation et peut conduire à la destruction du moteur. Il est donc impératif de ne jamais faire fonctionner un moteur à excitation série à vide sans protection ni charge minimum.

Les moteurs à courant continu à excitation composée

Le terme composé désigne la présence d'un inducteur série qui s'ajoute à l'inducteur shunt du système. Dans sa version à flux additif, l'enroulement série renforce le champ magnétique au démarrage, ce qui augmente le couple initial tout en limitant le risque d'emballement grâce à l'enroulement shunt. Ce compromis entre couple de départ et stabilité de vitesse convient aux entraînements à charge variable.

Pour des usages spécifiques, il existe également des moteurs à aimants permanents. Ces moteurs à courant continu utilisent des aimants permanents à la place des bobinages d'excitation, ce qui simplifie le câblage et supprime les pertes par effet Joule dans l'inducteur. Parmi eux, le moteur 24v est recherché pour sa facilité d'intégration dans les systèmes embarqués. Un moteur à courant continu 12v est souvent retenu pour sa compacité dans les équipements mobiles ou alimentés sur batterie. Ces moteurs électriques 12v combinent légèreté et efficacité énergétique pour des applications embarquées ou à faible encombrement. La contrepartie des aimants permanents est l'impossibilité de régler le flux magnétique, ce qui limite les possibilités de variation de vitesse par affaiblissement de champ.

Comment alimenter et connecter un moteur à courant continu ?

L'alimentation moteur à courant continu requiert une attention particulière lors de la mise en œuvre. Un mauvais dimensionnement de l'alimentation ou du câblage peut entraîner des surtensions, des échauffements ou une destruction prématurée du moteur.

Les points de vigilance à respecter sont les suivants :

Vérifier que la tension nominale de l'alimentation correspond à la tension nominale du moteur, indiquée sur la plaque signalétique.
Dimensionner l'alimentation en tenant compte du courant de démarrage, qui peut atteindre 5 à 10 fois le courant nominal, et non du seul courant de fonctionnement.
Prévoir une limitation de courant côté alimentation ou variateur pour protéger le moteur lors des démarrages répétés.
Adapter la section des câbles au courant maximal absorbé pour limiter les chutes de tension, particulièrement sur les câblages longs.
Respecter la polarité lors du branchement : inverser les bornes d'induit (A1/A2) inverse le sens de rotation, ce qui constitue une méthode volontaire de pilotage du sens mais une erreur si non souhaitée.
Placer un fusible ou un disjoncteur calibré pour protéger l'installation en cas de court-circuit ou de rotor bloqué.
En présence d'un variateur ou d'un hacheur, prévoir des câbles de masse courts et des filtres antiparasites pour limiter les perturbations électromagnétiques.

Comment commander la vitesse et le sens de rotation ?

La commande de moteur à courant continu repose sur deux leviers principaux : la variation de la tension appliquée à l'induit pour régler la vitesse, et l'inversion de polarité pour changer le sens de rotation.

Variation de vitesse par PWM : la PWM permet de faire varier la tension moyenne appliquée au moteur. Un hacheur (ou variateur) applique des impulsions à tension maximale sur des durées plus ou moins longues : le rapport cyclique détermine la tension moyenne et donc la vitesse de rotation. Cette technique permet un réglage continu de la vitesse avec un bon rendement énergétique.

Inversion du sens de rotation : l'inversion s'obtient en permutant la polarité de l'induit (bornes A1 et A2) ou celle de l'inducteur, mais jamais les deux simultanément sur un moteur bobiné. En pratique, un pont en H ou un variateur réversible simplifie l’inversion et permet d’ajouter une rampe d’accélération/décélération.

Protections et fiabilité : pour éviter les surintensités (démarrage, changement de sens, charge brusque), la commande intègre généralement une limitation de courant et une protection thermique (sonde, relais ou coupure variateur). En environnement perturbé, la mise à la masse et un filtrage CEM peuvent être nécessaires pour limiter les parasites liés à la commutation et au hachage.

FAQ : moteur à courant continu (alimentation, commande, schéma)

Quel schéma simple retenir pour un moteur CC ?

Un moteur à courant continu schéma simple peut se lire comme une chaîne fonctionnelle : alimentation CC → balais → collecteur → bobines de l’induit (rotor), le tout placé dans le champ magnétique créé par l’inducteur (stator). Le collecteur commute l’alimentation des bobines au fur et à mesure de la rotation, pour maintenir le couple dans le même sens. La FCEM apparaît dans l’induit dès que le rotor tourne et s’oppose à la tension d’alimentation.

Pourquoi un moteur CC consomme beaucoup au démarrage ?

À vitesse nulle, la FCEM est quasi nulle : le courant est donc surtout limité par la résistance de l’induit, souvent faible. Le courant de démarrage peut alors être très élevé, d’où l’intérêt d’une limitation de courant (variateur, résistance de démarrage, alimentation protégée) pour éviter l’échauffement et la détérioration des enroulements.

Comment inverser le sens de rotation d’un moteur CC ?

Sur un moteur à balais, l’inversion se fait généralement en inversant la polarité appliquée à l’induit (bornes A1/A2) via la connexion moteur à courant continu (re-câblage, inverseur, pont en H ou variateur réversible). Sur un moteur à excitation bobinée, on peut aussi inverser l’excitation ; l’important est de n’inverser qu’un seul des deux (induit ou excitation), pas les deux en même temps, sinon le sens de rotation ne change pas. Pour une inversion répétée et contrôlée, un variateur/pont en H avec rampes et limitation de courant est recommandé.
