💡 À retenir :

Un meuble réfrigéré (vitrine réfrigérée, armoire réfrigérée, meuble frigorifique) maintient des produits déjà refroidis ou surgelés à température stable — il n'est pas conçu pour abaisser la température de produits chauds ou à température ambiante.
Le froid repose sur un cycle frigorifique en 4 étapes (compression, condensation, détente, évaporation) qui capte la chaleur à l'intérieur du meuble et la rejette à l'extérieur.
Le froid statique convient aux produits non emballés sensibles au dessèchement (fromages affinés, viandes à la coupe) ; le froid ventilé s'adapte aux usages intensifs et aux produits emballés (boissons, plats préparés).
Sur les vitrines ouvertes, le rideau d'air assure la barrière thermique mais reste sensible aux courants d'air, aux passages et au mauvais chargement ; les rideaux de nuit réduisent significativement les pertes de froid hors exploitation.
Un condenseur encrassé, des joints défaillants ou un givre excessif sur l'évaporateur dégradent les performances et augmentent la consommation : un entretien régulier et structuré suffit à prévenir la plupart de ces écarts.

Obtenez des devis pour un meuble réfrigéré

Un meuble réfrigéré est présent partout dans la chaîne alimentaire professionnelle : en boucherie, en grande distribution, en restauration, dans les bars et les épiceries. Son rôle premier est de conserver les produits à une température maîtrisée tout en les exposant à la clientèle. Comprendre son fonctionnement, du cycle frigorifique au dégivrage, en passant par la distribution du froid et les facteurs de contre-performance, permet d'exploiter cet équipement avec rigueur, d'anticiper les pannes et de respecter la chaîne du froid au quotidien.

Voir tous nos meubles réfrigérés

Quel est le rôle d'un meuble frigorifique dans la chaîne du froid ?

Un meuble frigorifique ou une vitrine réfrigérée ne produit pas le froid dans le sens où il abaisserait la température d'un produit depuis une valeur ambiante. Son rôle est de maintenir en température des produits déjà refroidis ou surgelés, et de les présenter dans des conditions sanitaires conformes. Cette distinction est opérationnellement fondamentale. Un boucher qui place des pièces de viande sorties à température ambiante directement dans sa vitrine force le groupe frigorifique à travailler en dehors de sa plage de fonctionnement normale : la stabilisation prend plus de temps, la consommation augmente et la température du reste des produits peut momentanément monter.

La bonne pratique consiste à ramener les produits à leur température de conservation avant de les charger dans le meuble (en chambre froide ou en cellule de refroidissement).
La chaîne du froid repose sur cette logique de continuité : chaque maillon, de la réception au stockage, du stockage à la présentation, doit maintenir la température dans la plage cible, sans rupture. Le meuble réfrigéré ou la vitrine réfrigérée en est le dernier maillon visible côté client.

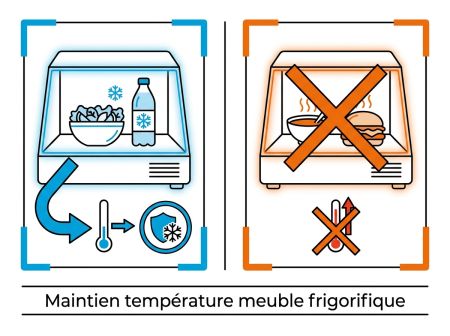

Maintien température meuble frigorifique

Vous êtes fournisseur de meubles réfrigérés ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

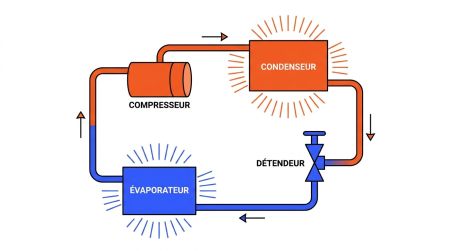

Comment fonctionne le cycle frigorifique d’un meuble réfrigéré ?

Le fonctionnement d’un meuble frigorifique repose sur un cycle thermodynamique fermé. Un fluide frigorigène circule en continu dans un circuit et change d’état pour capter la chaleur à l’intérieur du meuble et la rejeter à l’extérieur. Voici les étapes du cycle :

Évaporateur : Le fluide capte la chaleur à l’intérieur du meuble.
Compresseur : Le fluide, sous forme de gaz, est comprimé. Sa pression et sa température augmentent.
Condenseur : La chaleur est évacuée vers l’extérieur, à l’arrière ou sous le meuble.
Détendeur : La pression du fluide chute, ce qui entraîne son refroidissement.
Retour à l’évaporateur : Le cycle recommence en continu.

Le cycle recommence en continu. Le type de meuble et les composants intégrés influencent directement le coût, avec des différences présentées dans le prix d’un meuble réfrigéré.

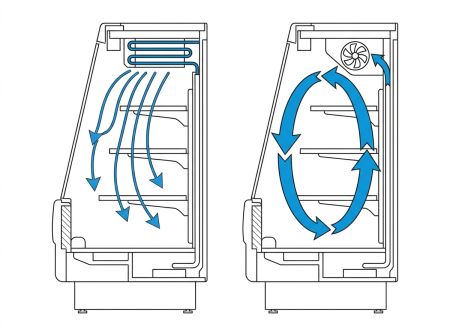

Comment le froid se distribue-t-il dans un meuble réfrigéré ?

La façon dont le froid circule à l'intérieur d'un meuble réfrigéré détermine directement l'homogénéité de la température, le risque de dessèchement des produits et la réactivité du système lors des ouvertures.

En froid statique, des gradients de température existent naturellement entre le haut et le bas du meuble. Ce mode reste adapté aux produits non emballés qui souffrent du dessèchement : le brassage d'air accéléré d'un ventilateur altère la surface des fromages, des viandes ou des poissons à la coupe.
En froid ventilé, la circulation forcée garantit une température beaucoup plus homogène dans tout le volume, ce qui convient aux produits emballés et aux configurations à ouvertures répétées, comme les vitrines de libre-service.

Mode	Principe	Avantages	Inconvénients	Produits adaptés
Froid statique	Convection naturelle (l'air froid descend, l'air chaud remonte)	Silencieux, ne dessèche pas les produits non emballés	Température moins homogène, givre plus marqué	Viandes à la coupe, fromages affinés, préparations traiteur non conditionnées
Froid ventilé	Ventilateur(s) forcent la circulation de l'air	Température homogène, bonne réactivité aux ouvertures fréquentes, limite le givre	Dessèchement possible des produits non protégés	Boissons, produits laitiers, plats préparés emballés, libre-service à forte rotation
Mixte	Combinaison des deux selon les zones ou compartiments	Adapté à des linéaires bi-usage	Conception plus complexe	Meubles bi-température (positif + négatif)

Mode : Froid statique
Principe	Convection naturelle (l'air froid descend, l'air chaud remonte)
Avantages	Silencieux, ne dessèche pas les produits non emballés
Inconvénients	Température moins homogène, givre plus marqué
Produits adaptés	Viandes à la coupe, fromages affinés, préparations traiteur non conditionnées

Mode : Froid ventilé
Principe	Ventilateur(s) forcent la circulation de l'air
Avantages	Température homogène, bonne réactivité aux ouvertures fréquentes, limite le givre
Inconvénients	Dessèchement possible des produits non protégés
Produits adaptés	Boissons, produits laitiers, plats préparés emballés, libre-service à forte rotation

Mode : Mixte
Principe	Combinaison des deux selon les zones ou compartiments
Avantages	Adapté à des linéaires bi-usage
Inconvénients	Conception plus complexe
Produits adaptés	Meubles bi-température (positif + négatif)

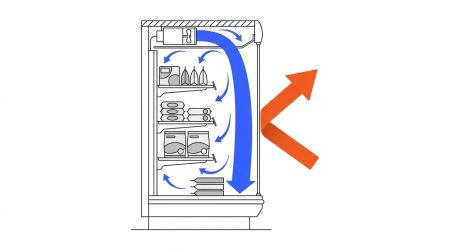

Comment fonctionne un rideau d'air sur une vitrine réfrigérée ouverte ?

Les vitrines ouvertes, très répandues en grandes surfaces et en libre-service, n'ont pas de portes. Elles s'appuient sur un rideau d'air : un flux d'air froid soufflé en continu depuis le haut du meuble, qui descend en rideau devant l'ouverture et revient vers l'évaporateur par le bas. Ce rideau crée une barrière thermique entre l'intérieur réfrigéré et l'air ambiant chaud. Cette barrière reste efficace dans des conditions stables, mais plusieurs facteurs la perturbent en conditions réelles de magasin :

Les courants d'air générés par la climatisation ou la ventilation du local viennent déstabiliser le flux.
Les passages répétés de clients ou de chariots à proximité créent des turbulences.
Un chargement excessif des étagères, avec des produits qui dépassent la ligne de charge, brise le rideau.
La proximité d'une entrée ou d'une bouche de soufflage CVC accélère les échanges thermiques.
La température et l'hygrométrie ambiante élevées augmentent les déperditions, surtout en été.

Hors heures d'ouverture, les rideaux de nuit apportent un gain réel : il s'agit de bâches isolantes que l'on déploie devant la vitrine pour limiter les pertes de froid pendant la fermeture. Leur utilisation régulière réduit la charge de travail du groupe frigorifique et contribue à la stabilité thermique au moment de la réouverture

Comment la température est-elle maintenue dans un meuble réfrigéré ?

Un meuble réfrigéré se classe en deux grandes familles selon la plage de température maintenue. La réglementation alimentaire impose que les produits frais soient conservés entre 0 °C et +4 °C pour les denrées les plus sensibles (viandes, poissons, préparations). Pour les surgelés, la température de conservation ne doit pas dépasser -18 °C. Ces températures sont des températures de maintien : les produits doivent impérativement arriver dans le meuble déjà à la bonne température. La zone dite « de danger » pour les aliments périssables se situe entre 4 °C et 60 °C : c'est dans cette plage que la prolifération bactérienne est la plus rapide. Un meuble mal réglé ou surchargé qui monte à +7 °C ou +8 °C sur des denrées sensibles crée un risque sanitaire réel.

Famille	Plage usuelle	Exemples de produits
Positif	0 °C à +4 °C (frais) / jusqu'à +7 °C (produits laitiers, boissons)	Viandes fraîches, produits traiteur, fromages, produits laitiers, préparations froides
Négatif	-18 °C à -22 °C	Surgelés, glaces, poissons et viandes congelés

Comment fonctionne la régulation et le dégivrage d’un meuble réfrigéré ?

L'humidité présente dans l'air ambiant se condense et gèle dès qu'elle entre en contact avec l'évaporateur dont la surface est en dessous de 0 °C. Ce dépôt de givre agit comme un isolant : il réduit les échanges thermiques, entrave la circulation de l'air en mode ventilé et contraint le compresseur à travailler davantage. Une accumulation d'environ 0,5 cm de givre sur l'évaporateur peut augmenter la consommation électrique d'environ 30 %. Pour éviter cela, tous les meubles réfrigérés intègrent une fonction de dégivrage. Il en existe trois grands types :

Le dégivrage naturel (ou par arrêt du compresseur) : le compresseur s'arrête à intervalles réguliers, la chaleur ambiante fait fondre le givre accumulé. Ce mode est surtout adapté aux meubles positifs avec peu de givre.
Le dégivrage électrique : des résistances chauffantes sont intégrées autour de l'évaporateur et activées périodiquement pour faire fondre le givre rapidement. Il est courant sur les meubles négatifs et les vitrines ouvertes.
Le dégivrage par gaz chauds : le fluide frigorigène chaud du compresseur est redirigé dans l'évaporateur pour le réchauffer de l'intérieur. Ce mode est plus rapide et plus efficace énergétiquement que le dégivrage électrique.

La fin du dégivrage est pilotée par une sonde évaporateur : lorsque la température de l'évaporateur remonte au-dessus d'un seuil défini (généralement +5 °C à +10 °C), la régulation déclenche une temporisation puis relance le refroidissement. Pendant et juste après un cycle de dégivrage, la température affichée par le thermostat peut fluctuer. Il faut attendre la stabilisation complète, généralement 30 à 60 minutes selon le meuble, avant d'évaluer si le réglage est correct.

Quels éléments influencent le fonctionnement d’un meuble réfrigéré ?

Plusieurs facteurs courants altèrent le fonctionnement d'un meuble réfrigéré sans générer de panne franche, ce qui les rend d'autant plus difficiles à détecter rapidement :

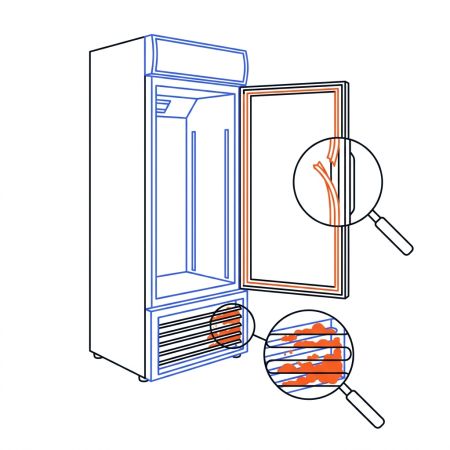

Les joints de porte défaillants laissent entrer l'air chaud en continu : une remontée de température progressive et un givre excessif sur l'évaporateur en sont les symptômes directs.
Le condenseur encrassé (poussière, graisse) réduit le rejet de chaleur, ce qui oblige le compresseur à tourner plus longtemps et augmente la consommation. Un condenseur propre rejette la chaleur efficacement ; un condenseur bouché réchauffe l'enceinte.
Les courants d'air en magasin perturbent le rideau d'air des vitrines ouvertes et provoquent des entrées d'air chaud répétées qui déstabilisent la température.
La surcharge ou le mauvais chargement du meuble bloque la circulation de l'air et crée des zones chaudes : charger au-delà de la ligne de charge ou obstruer les grilles de soufflage annule l'homogénéité produite par le froid ventilé.
L'environnement ambiant joue un rôle direct : un meuble placé près d'une source de chaleur (four, fenêtre exposée au soleil, bouche de soufflage chaud) travaille en dehors de sa plage de classe climatique.
L'éclairage intérieur contribue à l'apport thermique dans le meuble. Les technologies LED limitent cet apport par rapport aux éclairages plus anciens, mais restent une source de chaleur à ne pas négliger sur les meubles très chargés.

Quelles normes encadrent les meubles réfrigérés ?

La norme sur les meubles réfrigérés EN 441 (et ses déclinaisons) encadre les caractéristiques et les performances des équipements destinés à la vente alimentaire. Elle définit notamment les classes climatiques, qui expriment les conditions ambiantes dans lesquelles le meuble est testé et garanti pour fonctionner correctement. La classe 3 correspond à un environnement à 25 °C et 60 % d'humidité relative, conditions typiques d'un magasin européen tempéré. Un meuble de classe 3 installé dans un environnement plus chaud ou plus humide risque de ne pas tenir sa consigne de température. Il faut vérifier lors de l'achat que la classe climatique de l'équipement correspond à l'ambiance réelle du point de vente.

Depuis mars 2021, l'Union européenne a rendu obligatoire un nouvel étiquetage énergétique A à G pour les équipements de réfrigération commerciale (vitrines, armoires réfrigérées professionnelles). Cette échelle remplace l'ancienne, jugée trop peu discriminante. Un équipement classé A consomme significativement moins qu'un équipement classé D ou E à volume équivalent. L'étiquette énergie s'appuie sur un indice de consommation annuelle calculé dans des conditions standardisées et constitue un repère utile pour comparer les meubles entre eux avant acquisition.
