Comment fonctionne un dépoussiéreur industriel ?

Le dépoussiéreur industriel repose sur une chaîne d’opérations techniques impliquant captation, transport aéraulique, filtration et évacuation des résidus.

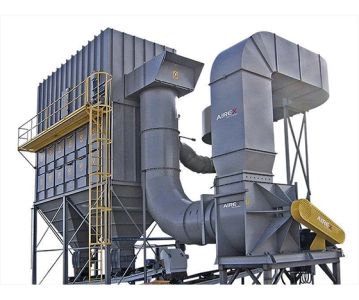

Le fonctionnement d’un dépoussiéreur industriel repose sur un système destiné à capter, transporter et filtrer les particules générées par les procédés de fabrication. Dans les ateliers, les opérations de découpe, meulage, ponçage ou transfert de poudres produisent des poussières et fumées qui se dispersent dans l’air. Un système de dépoussiérage aspire l’air chargé de particules à proximité des sources d’émission puis l’achemine vers une unité de filtration. Les particules sont séparées du flux d’air grâce à différentes technologies de filtration ou de séparation mécanique. L’air traité est ensuite rejeté à l’extérieur ou réintroduit dans l’atelier selon la configuration de l’installation. Ce processus repose sur plusieurs étapes techniques : captation des poussières, transport de l’air contaminé, filtration des particules et collecte des résidus solides.

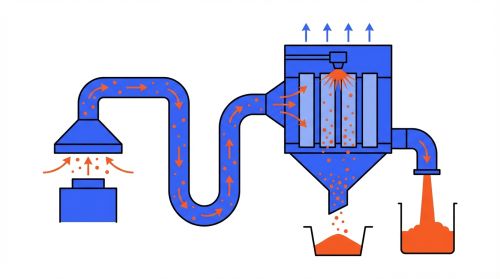

Le fonctionnement d'un dépoussiéreur industriel repose sur une chaîne séquentielle de 5 étapes :

• Étape 1: Captage à la source. Un dispositif de captage (hotte, capot, bras articulé, anneau de Pouyès, table aspirante) est placé au plus près du point d'émission de poussières. L'air chargé est aspiré dans cet organe grâce à la dépression créée par le ventilateur situé en aval.
• Étape 2 :Transport dans le réseau aéraulique. L'air chargé de particules circule dans un réseau de gaines ou de tuyaux métalliques qui relie les points de captage au filtre. La vitesse de transport doit être maintenue entre 15 et 25 m/s selon la densité des poussières. En dessous de 12 à 15 m/s, les particules se déposent dans les conduites et créent des bouchons. Au-delà de 25 m/s, l'abrasion des parois s'accélère et le niveau sonore augmente.
• Étape 3 : Séparation / filtration. L'air chargé pénètre dans le corps du dépoussiéreur. Les poussières sont retenues par le média filtrant (manches, cartouches) ou séparées par effet centrifuge (cyclone), par champ électrostatique (électrofiltre) ou par contact avec un liquide (laveur). L'air épuré est rejeté à l'extérieur ou recyclé dans l'atelier si les conditions le permettent.
• Étape 4 : Décolmatage. Les poussières s'accumulent sur le média filtrant et forment un "gâteau" qui augmente la résistance au passage de l'air (perte de charge ΔP). Un système de décolmatage les décolle périodiquement et les fait tomber dans la trémie.
• Étape 5 : Évacuation des poussières collectées. Les poussières tombées dans la trémie sont extraites vers un réceptacle (fût, big bag, benne, silo). Une écluse rotative permet cette extraction en continu sans rompre la dépression de l'installation.

Le ventilateur est le cœur aéraulique de l'installation. Il génère la dépression qui met en mouvement l'air chargé et maintient les débits aux points de captage. Son dimensionnement repose sur deux paramètres interdépendants : le débit volumique (exprimé en m³/h) et la pression statique (exprimée en Pa), qui doit compenser l'ensemble des pertes de charge de l'installation. Les sources de pertes de charge dans une installation sont multiples :

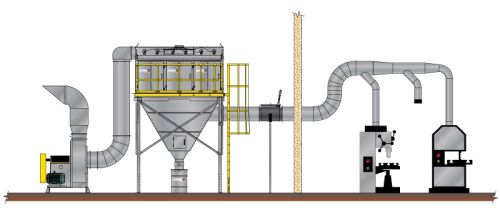

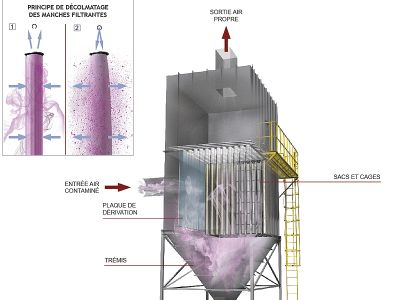

Le filtre à manches utilise des poches textiles cylindriques comme média filtrant. L'air chargé traverse le tissu de l'extérieur vers l'intérieur (ou l'inverse selon les configurations), et les particules se déposent sur la surface externe de la manche. Il gère des débits élevés, de quelques milliers à plusieurs centaines de milliers de m³/h. Son décolmatage s'effectue par impulsions d'air comprimé à contre-courant (pulse-jet) ou par vibration mécanique.

Le filtre à cartouches utilise des éléments filtrants plissés en cellulose, polyester ou matériau synthétique. La surface filtrante élevée, comprise entre 2 et 20 m² par cartouche grâce aux plis, permet une filtration fine dans un volume compact. Le décolmatage automatique par pulse-jet est déclenché par minuterie ou lorsque la perte de charge ΔP atteint un seuil défini.

Le cyclone met l’air en rotation à grande vitesse dans une enveloppe conique ou cylindrique. La force centrifuge projette les particules vers la paroi, où elles glissent par gravité jusqu’à la trémie. L’air épuré se dirige vers le centre du cyclone puis est évacué par la partie supérieure. Ce dispositif ne capte pas les particules fines inférieures à 5 µm. Il est utilisé comme pré-séparateur afin de réduire la charge de poussières avant un filtre placé en aval et d’allonger la durée d’utilisation de ce filtre.

L’électrofiltre charge les particules présentes dans l’air à l’aide d’une électrode sous haute tension entre 20 et 100 kV. Les particules chargées sont attirées vers des plaques collectrices de polarité opposée où elles se déposent. Les plaques sont nettoyées régulièrement par battage ou par lavage. Ce système permet de capter des particules très fines, jusqu’à 0,01 µm, avec une perte de charge faible.

Le laveur capte les particules grâce à un liquide, le plus souvent de l’eau, pulvérisé en fines gouttelettes dans le flux d’air. Les particules se mélangent aux gouttelettes, s’agglomèrent puis sont entraînées dans le liquide de lavage. Ce liquide est ensuite traité ou évacué. Ce système permet de traiter les poussières, les gaz corrosifs et les flux d’air à température élevée.

• Capotage / hotte de captage : concentre la dépression autour du point d'émission. Un capot mal positionné ou obstrué divise l'efficacité de captage par 3 à 5.
• Réseau de gaines : transporte l'air chargé. Des coudes à grand rayon (R > 2D) limitent les pertes de charge et l'abrasion. Un réseau non équilibré crée des points sous-aspirés.
• Registres d'équilibrage : ajustent la répartition des débits entre branches. Un registre bloqué en position fermée crée une zone sans captation.
• Ventilateur : génère la dépression. Un ventilateur sous-dimensionné perd en efficacité dès que le filtre commence à se colmater. Un variateur de fréquence maintient le débit constant quelle que soit la perte de charge (ΔP) du filtre.
• Corps du filtre : contient le média filtrant. La chambre "air sale" (côté entrée) doit être étanche pour éviter les by-pass.
• Trémie : stocke temporairement les poussières décolmatées. Une trémie trop petite déborde et rebouche les manches par le bas.
• Écluse rotative : maintient la dépression pendant l'extraction des poussières. Une écluse usée laisse entrer de l'air et dégrade la dépression de toute l'installation.
• Automate / pressostat : pilote le décolmatage en fonction de la perte de charge mesurée et gère les alarmes (colmatage excessif, rupture de filtre).

Le colmatage est le phénomène par lequel les poussières s'accumulent sur le média filtrant et forment une couche (le "gâteau filtrant") qui augmente la résistance au passage de l'air. Sans décolmatage, la perte de charge augmente jusqu'à stopper l'aspiration et endommager le filtre ou le ventilateur.

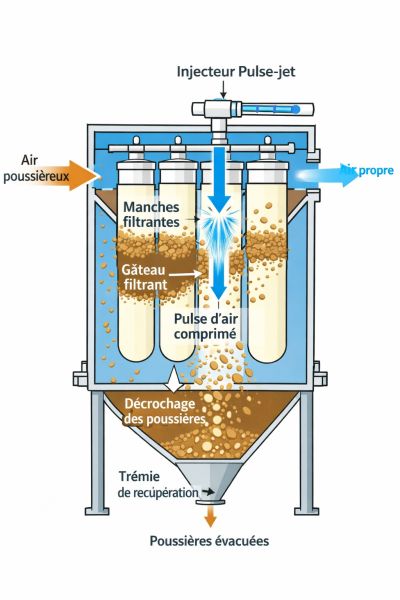

• Pulse-jet (jet inversé pulsé) : une impulsion d'air comprimé (6 à 7 bar, durée 100 à 200 ms) est injectée à contre-courant dans chaque manche ou cartouche selon un cycle séquentiel. C'est la méthode la plus répandue car elle fonctionne en production continue sans interrompre l'aspiration. Consommation typique : 0,5 à 2 Nm³/h par m² de surface filtrante.
• Contre-courant continu : un flux d'air propre est envoyé en permanence à contre-courant dans une section de filtre pendant que les autres sections restent en filtration. Méthode utilisée sur les grands filtres à manches industriels.
• Vibration mécanique : un vibreur agite les manches pour en décoller le gâteau. Cette méthode nécessite un arrêt momentané de l'aspiration sur la section concernée. Elle convient aux poussières grossières facilement décollables et représente un investissement initial plus faible.

Le décolmatage est déclenché par minuterie (cycles fixes, peu précis) ou, mieux, par pressostat différentiel : lorsque la perte de charge dépasse un seuil préréglé (par exemple 800 Pa), une impulsion est envoyée sur la manche suivante dans la séquence. Ce pilotage adaptatif réduit la consommation d'air comprimé de 30 à 50 % par rapport aux cycles fixes.

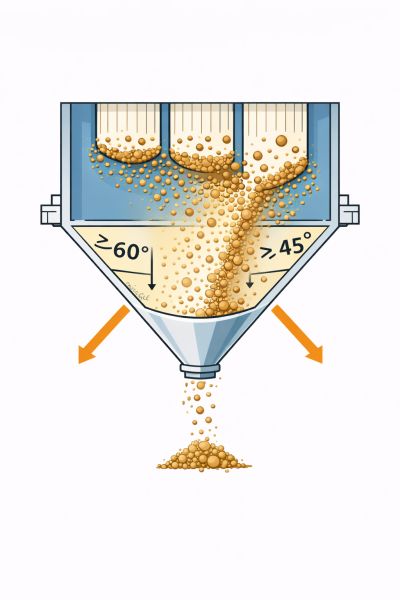

Après décolmatage, les poussières tombent par gravité dans la trémie placée sous le corps du filtre. La géométrie de la trémie (angle des parois ≥ 60° pour les poussières cohésives, ≥ 45° pour les pulvérulents libres) conditionne l'écoulement vers le bas.
Options d'évacuation :

La nature des poussières constitue un paramètre déterminant dans le choix du système de dépoussiérage. Les critères étudiés incluent la taille des particules, la densité apparente, l’abrasivité, l’hygroscopicité, l’inflammabilité. La présence de poussières combustibles implique l’utilisation d’équipements conformes aux directives ATEX.

Le débit d’air nécessaire dépend du nombre de points de captage et de la configuration du réseau d’aspiration. Il varie de 1 500 à 100 000 m³/h selon la taille de l’installation. Un calcul aéraulique permet d’évaluer le volume d’air à traiter ainsi que la vitesse de transport des particules dans les conduits.

L’installation du dépoussiéreur dépend des caractéristiques du site industriel :

• surface disponible
• hauteur sous plafond
• distance entre sources d’émission et unité de filtration
• contraintes acoustiques

Ces paramètres influencent le choix entre un dépoussiéreur centralisé ou un système localisé.

La réglementation impose des seuils pour la concentration de poussières dans l’air des lieux de travail. Le Code du travail fixe notamment :

• 10 mg/m³ pour les poussières totales
• 5 mg/m³ pour les poussières alvéolaires

Pour la silice cristalline respirable, la valeur limite d’exposition professionnelle se situe à 0,1 mg/m³ sur une durée de 8 heures. Un dépoussiéreur ATEX doit intégrer des dispositifs de sécurité tels que panneaux de décharge, clapets d’isolation ou systèmes de mise à la terre.

Le fonctionnement d’un dépoussiéreur implique un suivi régulier des paramètres d’exploitation :

• inspection des filtres
• vérification des pertes de charge
• contrôle du réseau d’aspiration
• surveillance du système de décolmatage

Le fonctionnement continu d’un système de dépoussiérage implique une surveillance régulière des paramètres d’exploitation. La perte de charge du filtre constitue un indicateur de l’encrassement du média filtrant. Une augmentation de ce paramètre peut indiquer une accumulation excessive de poussières. Le contrôle des conduits et des dispositifs de captage permet également de vérifier l’absence de dépôts dans le réseau d’aspiration. Les opérations de maintenance d’un dépoussiéreur incluent :

• remplacement des éléments filtrants
• inspection des trémies de collecte
• vérification du ventilateur et du réseau de gaines
• contrôle du système de décolmatage
