Fonctionnement d'un débitmètre massique

Quelles sont les technologies de capteurs intégrés dans un débitmètre massique ?
Quel est le principe de fonctionnement d’un débitmètre massique ?
Comment fonctionne un débitmètre massique par effet Coriolis ?
Comment fonctionne un débitmètre massique thermique ?
Quels sont les avantages des technologies massiques ?

Le fonctionnement d’un débitmètre massique repose sur des phénomènes physiques exploitant directement le comportement du fluide en mouvement. Selon les technologies embarquées, le principe peut s’appuyer sur l’analyse d’un flux thermique, la détection d’une variation inertielle induite par l’effet Coriolis, ou encore sur des capteurs intégrés comme les capteurs RTD ou capteurs MEMS. Ces approches ont pour point commun de mesurer la masse fluide écoulée sans conversion intermédiaire à partir d’un volume ou d’une vitesse.

Dans les systèmes à effet thermique, la détection d’un transfert d’énergie dans le fluide permet de calculer la masse transitée. Pour les dispositifs à tubes vibrants, c’est le déphasage mécanique généré par le fluide en circulation qui révèle son débit massique. Chaque architecture repose sur un appareil de mesure de débit de précision, associé à une électronique de traitement capable d’extraire les signaux liés aux phénomènes de vibration, de chaleur ou de déformation. Comprendre ces mécanismes permet de mieux cerner les conditions d’utilisation, les limites de mesure associées à chaque type de capteurs de débit massiques et le prix d’un débitmètre massique selon son principe de fonctionnement.

Devis pour un débimètre massique

Quelles sont les technologies de capteurs intégrés dans un débitmètre massique ?

Un débitmètre massique est un appareil de mesure permettant de quantifier un débit massique, c’est-à-dire la masse de fluide circulant par unité de temps dans un conduit. Contrairement aux débitmètres volumétriques, il mesure la masse réelle du fluide, ce qui permet une mesure indépendante des variations de pression ou de température. Ce type de capteur de débit est particulièrement utile dans les procédés où la précision de la masse transportée est déterminante.

Voir nos débimètres massiques

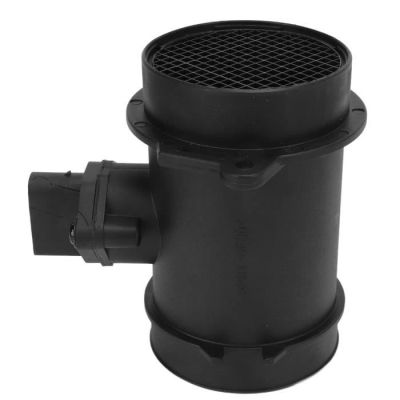

Capteur de débit

Le débitmètre massique repose sur l’utilisation d’un capteur de débit conçu pour mesurer directement la quantité de fluide en mouvement. Il s’intègre souvent dans des environnements industriels où la régulation fine de matières premières est essentielle, notamment dans le dosage, la formulation ou le suivi de process.

Capteur thermique

Parmi les technologies disponibles, le capteur thermique est l’un des plus répandus. Il repose sur le principe de transfert thermique : une source de chaleur est appliquée sur le fluide, et la température en amont et en aval est mesurée. Plus le débit massique augmente, plus l’énergie thermique transportée change, ce qui permet de déduire la masse en mouvement. Ce principe est principalement utilisé pour la mesure de fluides en phase gazeuse.

Capteur MEMS

Les capteurs MEMS (Micro-Electro-Mechanical Systems) sont des microstructures intégrées capables de mesurer de très faibles débits massiques avec une grande sensibilité. Ces dispositifs miniaturisés trouvent leur application dans les domaines des semi-conducteurs, de la microfluidique et des équipements portables. Grâce à leur taille réduite et leur faible consommation d’énergie, ils permettent un contrôle précis dans des environnements compacts.

Capteur RTD

Le capteur RTD (Resistance Temperature Detector) intervient dans certains débitmètres thermiques. Ce capteur mesure la température avec précision via une résistance électrique en platine ou en nickel. Intégré dans le tube de mesure, il permet de détecter les variations thermiques liées à l’écoulement du fluide, participant ainsi à l’évaluation du débit massique.

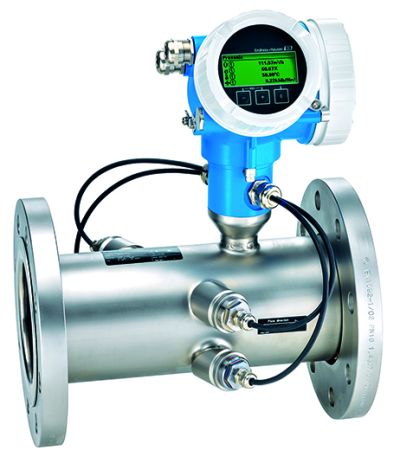

Mesure multiparamètre

Certains débitmètres massiques intègrent une mesure multiparamètre, combinant des informations de température, de pression et de débit massique pour offrir un suivi complet du fluide. Ce type d’appareil est courant dans les systèmes automatisés de contrôle de process, permettant une régulation en temps réel et une meilleure traçabilité des conditions d’écoulement.

Quel est le principe de fonctionnement d’un débitmètre massique ?

Le fonctionnement d’un débitmètre massique repose sur une mesure directe de la masse de fluide qui s’écoule dans une conduite, sans recours à une conversion à partir du volume. Deux grands principes sont couramment exploités : l'effet thermique et l'effet Coriolis. Cette section traite du fonctionnement général, avant d’entrer dans les spécificités de chaque technologie.

Mesure directe et dynamique d’écoulement

Contrairement aux méthodes basées sur la vitesse ou la pression, les débitmètres massiques mesurent la quantité de matière qui traverse le capteur. Cette mesure directe permet d’obtenir des données robustes, quel que soit l’état du fluide : liquide ou phase gazeuse.

Transfert thermique et différentiel thermique

Dans les systèmes à capteur thermique, une résistance chauffante crée une source de chaleur dans le tube d’écoulement. Deux sondes de température placées en amont et en aval enregistrent l’énergie thermique transportée par le fluide. Le débit est déduit du différentiel thermique observé, en tenant compte du transfert thermique entre les zones. Ce principe est particulièrement adapté aux faibles débits et aux gaz.

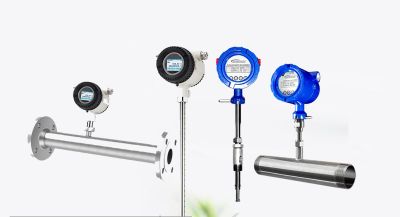

Profil de débit et état stationnaire

La fiabilité de la mesure dépend en partie du profil de débit, c’est-à-dire de la répartition des vitesses d’écoulement dans la section du tube. Un état stationnaire permet une lecture plus stable. En revanche, des variations rapides de régime ou l’introduction de poches d’air ou de liquide peuvent entraîner une instabilité de mesure. Il est donc courant de prévoir un lissage ou une temporisation dans l’analyse du signal.

Comment fonctionne un débitmètre massique par effet Coriolis ?

La technologie Coriolis est l’une des méthodes les plus précises pour mesurer un débit massique. Elle s’appuie sur la force de Coriolis, un phénomène inertiel observé lorsqu’un fluide en mouvement traverse un tube en vibration. Cette approche permet une mesure directe du débit de masse, quels que soient l’état physique du fluide et ses conditions de fonctionnement.

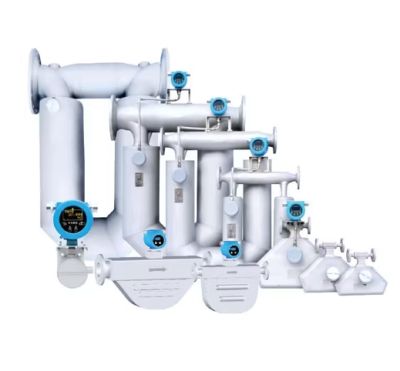

Tube de mesure et tube en U

Le cœur du dispositif repose sur un tube de mesure, souvent façonné en tube en U, bien que des géométries droites ou multiboucles puissent également être utilisées. Ce tube est parcouru par le fluide à analyser et soumis à une oscillation mécanique.

Oscillation et vibration contrôlée

Un générateur de vibrations induit une oscillation régulière du tube, proche de sa fréquence de résonance. Ce mouvement, semblable à une vibration harmonique, est maintenu de manière stable pour garantir une réponse reproductible du système.

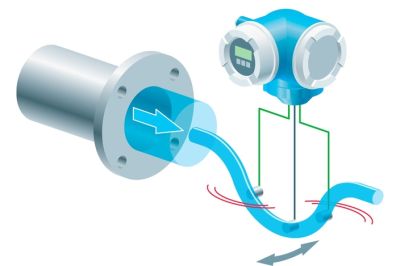

Déphasage et différence de phase

Lorsque le fluide circule dans le tube en oscillation, la force de Coriolis provoque une torsion différenciée des bras du tube. Cette torsion génère un déphasage entre l’entrée et la sortie du tube. La différence de phase mesurée permet de calculer directement le débit massique du fluide. Plus la masse traversante est importante, plus la torsion est marquée.

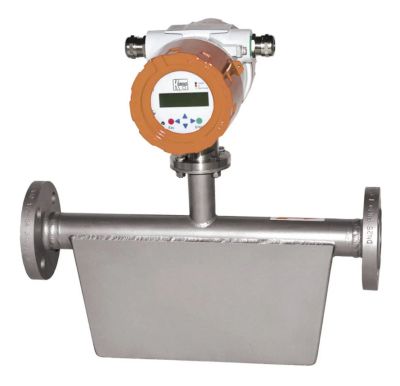

Oscillations perturbées et stabilité

La précision de cette technologie repose sur une bonne stabilité des oscillations. La présence d’une bulle de gaz ou une accélération latérale imprévue peut provoquer des oscillations perturbées, affectant la fiabilité du signal. Pour limiter ces effets, certains capteurs intègrent des dispositifs de compensation ou des algorithmes de filtrage.

Cette méthode est applicable à une grande diversité de fluides : liquides visqueux, suspensions, gaz, boues… Elle est souvent utilisée dans les environnements industriels exigeants, où la précision et la répétabilité des mesures sont critiques pour le contrôle de process.

Comment fonctionne un débitmètre massique thermique ?

Les débitmètres massiques thermiques fonctionnent selon le principe de la dissipation thermique provoquée par l’écoulement d’un fluide. Cette technologie s’appuie sur l’analyse du transfert de chaleur dans un conduit pour déduire la masse de fluide en circulation. Elle est particulièrement adaptée aux mesures de débit dans les phases gazeuses, à faibles ou moyens débits.

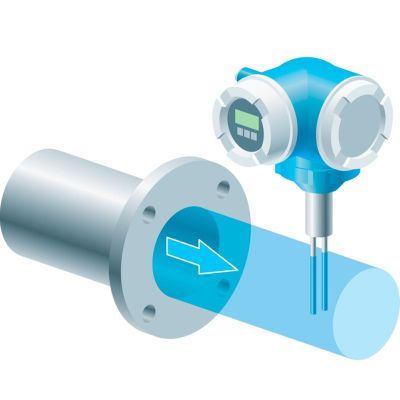

Tube chauffé et champ de mesure

Le cœur du dispositif est un tube chauffé, souvent en métal ou en céramique, autour duquel est généré un gradient thermique. Lorsque le fluide traverse ce tube, il absorbe une partie de la chaleur, modifiant la température du système. La mesure du champ de mesure thermique est utilisée pour évaluer le débit massique.

Sonde de température

Deux sondes de température sont positionnées de part et d’autre du point de chauffe. Elles mesurent la température en amont et en aval du flux thermique. La différence entre ces deux mesures dépend de la vitesse du fluide, et donc de sa masse circulante. L’analyse du différentiel thermique entre les deux sondes permet de quantifier précisément le débit massique.

Gamme de débit et conditions d’usage

Les débitmètres thermiques offrent une gamme de débit étendue, en particulier pour les gaz industriels, les vapeurs ou les flux à basse pression. Toutefois, leur précision peut être affectée par la composition du fluide (en cas de mélanges gazeux) ou par la présence d’impuretés. Ces appareils sont souvent utilisés pour la surveillance des fuites, le dosage de gaz process, ou encore dans les applications de ventilation industrielle.

Ce principe ne nécessite pas de pièce mobile, ce qui en fait une solution robuste, simple à entretenir et efficace sur les longues durées d’exploitation.

Quels sont les avantages des technologies massiques ?

Les débitmètres massiques présentent des avantages techniques majeurs dans les applications industrielles où la fiabilité des mesures est critique. Qu’ils fonctionnent par effet Coriolis ou selon un principe thermique, ces instruments permettent une mesure directe du débit de matière, sans nécessiter de recalcul basé sur le volume ou les conditions de fonctionnement. Cette approche limite les erreurs de conversion et réduit les incertitudes liées aux variations de pression, de température ou de composition du fluide.

Précision et répétabilité

La précision est l’un des principaux atouts des débitmètres massiques. Grâce à une mesure fondée sur la masse réelle, le résultat est indépendant des conditions d’écoulement. Cette technologie garantit également une répétabilité élevée, c’est-à-dire une capacité à reproduire des mesures identiques pour des conditions identiques. Cela est crucial pour les processus sensibles, comme le traitement chimique, la fabrication pharmaceutique, ou encore le dosage de composants dans l’industrie agroalimentaire.

Calibration simplifiée

La calibration d’un débitmètre massique est généralement plus simple que celle d’un modèle volumétrique, car elle ne nécessite pas d'ajustement constant en fonction des propriétés physiques du fluide. Une fois calibré pour une plage de température et de pression, le capteur peut fonctionner de façon autonome, sans corrections complexes à chaque changement de fluide ou d’environnement.

Adaptabilité à divers contextes

Les débitmètres massiques sont déployés dans des secteurs très variés. Dans les lignes de production de semi-conducteurs, ils permettent de contrôler finement l’alimentation en gaz ou en liquides de traitement. Dans le secteur du traitement chimique, ils assurent une régulation continue des réactifs injectés. En industrie pharmaceutique, ils contribuent à la reproductibilité des dosages en formulation, garantissant une conformité aux standards qualité.

Enfin, leur capacité à fonctionner aussi bien avec des gaz qu’avec des liquides, et à intégrer une mesure multiparamètre (pression, température, débit) en fait une solution complète pour le pilotage de procédés complexes.
