Bobinage d'un transformateur électrique

Quels risques et règles de sécurité encadrent le bobinage d'un transformateur électrique ?
Comment bobiner un transformateur étape par étape en atelier ?
Comment fonctionnent primaire/secondaire et rapport de transformation ?
Quel noyau choisir (EI ou toroïdal) et avec quel matériau ?
Quels calculs de base réaliser avant de commencer à bobiner ?
Quels isolants et imprégnations utiliser entre couches et enroulements ?
Quel outillage et quelles consommables pour un bobinage propre ?

💡 Ce qu'il faut retenir :

Bobiner un transformateur 50/60 Hz expose à des tensions dangereuses dès la mise sous tension : le travail en isolation complète et la mise à la terre du cadre sont obligatoires avant tout essai.
Le rapport de spires relie directement les tensions primaire et secondaire : pour un 230 V → 12 V, le rapport est de 19,2 pour 1.
Le calcul des spires par volt dépend de la section du noyau et de l'induction choisie (typiquement 1 T à 1,5 T sur tôles silicium 50 Hz) ; une valeur courante se situe entre 3 et 6 spires/volt pour un noyau EI de puissance moyenne.
La densité de courant dans les enroulements se retient à environ 2 à 4 A/mm² pour un transformateur à ventilation naturelle ; dépasser 4 A/mm² entraîne un échauffement anormal.
Les isolants inter-couches (papier, Mylar 50–125 µm, Kapton pour températures élevées) déterminent la tenue diélectrique et la classe thermique du transformateur fini.
Le noyau EI facilite le bobinage sur carcasse et convient aux ateliers sans outillage spécialisé ; le noyau toroïdal donne un meilleur rendement et moins de bruit, mais requiert un gabarit de passage de fil.
L'imprégnation au vernis (pinceau ou trempage) réduit le bourdonnement, améliore la tenue mécanique et protège contre l'humidité.
Le protocole de tests se mène en progression : continuité → résistances → rapport à vide basse tension → essai secteur à vide (courant d'aimantation) → essai en charge → test d'isolement au mégohmmètre (>100 MΩ sous 500 V DC).
Un courant d'aimantation supérieur à 5–10 % du courant nominal à vide signale une saturation, un court-circuit entre spires ou un mauvais assemblage du noyau.

Devis pour un équipement de transformateurs

Bobiner un transformateur électrique consiste à enrouler des conducteurs en cuivre émaillé sur un noyau magnétique pour créer deux enroulements couplés : le primaire, connecté au réseau, et le secondaire, qui délivre la tension utile. Ce guide couvre la conception, la fabrication et les essais d'un transformateur monophasé 50/60 Hz, de puissance basse à moyenne, dans le périmètre d'un atelier technique ou d'une opération de rebobinage.

Découvrez nos équipements pour transformateur

Quels risques et règles de sécurité encadrent le bobinage d'un transformateur électrique ?

Le bobinage d'un transformateur secteur engage la responsabilité de l'opérateur dès la première mise sous tension. Le primaire fonctionne à 230 V AC, soit une tension létale à partir de quelques milliampères traversant le corps humain.

Risques électriques, thermiques et mécaniques pendant la fabrication

Les risques se présentent à deux stades distincts : pendant la fabrication et lors des essais.
Pendant la fabrication, les dangers sont surtout mécaniques et thermiques :

Un fil émaillé sous tension mécanique peut couper l'isolant inter-couches si les arêtes de la carcasse n'ont pas été arrondies, créant un court-circuit spire-à-spire.
Une densité de courant trop élevée (>5 A/mm²) génère un échauffement qui carbonise l'émail et provoque un court-circuit progressif.
Un mauvais serrage du noyau EI produit des vibrations à 100 Hz (double fréquence réseau), qui fragilisent les sorties de fils et fissurent l'isolant.

Lors des essais, le risque devient électrique : le primaire connecté au 230 V AC expose l'opérateur à un arc en cas de contact direct.

Signe avant-coureur : une odeur de brûlé à la mise sous tension indique un court-circuit spires ou un isolant détérioré, il faut couper immédiatement.
Point d'arrêt absolu : ne jamais toucher les bornes du primaire ou du secondaire avec le transformateur sous tension. Utiliser un variac pour monter la tension progressivement lors des essais.

Isolement, distances, mise à la terre et protections

La séparation galvanique entre primaire et secondaire est assurée par plusieurs barrières physiques : papier, Mylar ou Kapton entre les enroulements, vernis d'imprégnation, et distance de sécurité sur la carcasse. Le cadre métallique du transformateur (si présent) se relie à la terre de protection.
Points de contrôle atelier avant tout essai :

Vérifier l'absence de continuité entre primaire, secondaire et masse (mégohmmètre, 500 V DC).
Contrôler que les sorties de fils sont correctement étiquetées et isolées aux bornes.
S'assurer que l'écran électrostatique éventuel (en audio ou médical) est bien relié à la terre et isolé des deux enroulements.

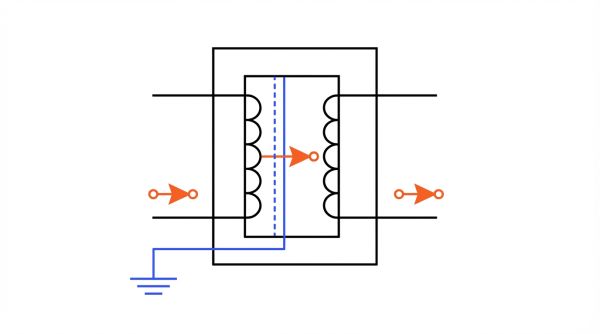

Schéma isolement bobinage transformateur

Normes et référentiels sur le bobinage des transformateurs électriques

La norme CEI 60076 encadre les transformateurs de puissance. Pour les transformateurs BT/BT de puissance modeste en atelier, les exigences minimales à vérifier sont : la classe thermique des matériaux (B=130 °C, F=155 °C, H=180 °C), la tenue diélectrique inter-enroulements (test hipot à 2×U+1 000 V, minimum 2 500 V pendant 1 minute pour un primaire 230 V), et la rigidité des matériaux isolants utilisés.

✅ À vérifier avant mise en service : classe thermique des fils et isolants ≥ classe du transformateur cible, résistance d'isolement >100 MΩ sous 500 V DC, absence de continuité entre primaire et secondaire.

Comment bobiner un transformateur étape par étape en atelier ?

Préparation : carcasse, noyau, repérage et plan d'enroulement

Avant de poser le premier fil, préparer intégralement la carcasse et tracer le plan d'enroulement (nombre de couches, position des intercalaires, direction des sorties).
Actions préalables :

Arrondir toutes les arêtes de la carcasse au papier abrasif fin (grain 220) ou à la lime douce.
Vérifier la propreté des surfaces (pas de bavures plastique ou carton).
Disposer les sorties de fils : percer ou entailler la carcasse à l'emplacement prévu ; les sorties ne doivent pas bloquer une couche ultérieure.
Repérer le sens d'enroulement (conventionnellement, vu de l'avant : sens horaire pour la première couche) et noter la position de départ du fil.

⚠️ Erreur fréquente : négliger l'arrondissage des arêtes. Un angle vif de 0,5 mm suffit à percer l'émail d'un fil de 0,3 mm de diamètre sous tension mécanique. La réparation impose un débobinage complet.

Enroulement primaire : démarrage, couches, intercalaires, sorties

Fixer la sortie de début de primaire (fil toronnée, bague de câble ou fil souple soudé) et coller un premier intercalaire sous le premier fil.
Poser la première couche régulièrement, spire jointive ou légèrement espacée selon la largeur de fenêtre disponible.
En fin de couche, poser un intercalaire en Mylar ou en papier, débordant de 5 mm de chaque côté.
Répéter jusqu'au nombre de couches calculé.
Prévoir les prises intermédiaires (tap) si le transformateur dispose de plusieurs tensions primaires : sortir le fil, isoler, reprendre.

Points de contrôle en cours de bobinage :

Contrôler le compteur à chaque couche terminée.
Vérifier l'absence de chevauchement en fin de couche (un fil qui saute par-dessus risque de perforer l'intercalaire).
Mesurer la résistance du primaire en cours si l'accès est possible.

Enroulement secondaire : organisation, fils, chutes de tension

Le secondaire se bobine directement après la barrière primaire/secondaire (2 à 3 couches croisées de Mylar ou Kapton). Si plusieurs secondaires coexistent (ex. ±12 V et 5 V), les placer par couches successives, chacune séparée par un intercalaire.
Le fil du secondaire est plus épais. Pour un 4,2 A / 12 V, la section calculée à 3 A/mm² donne 1,4 mm², soit un fil de diamètre ≈ 1,35 mm. Vérifier que la fenêtre accepte le diamètre avec les isolants avant de commencer.

🛠️ Astuce : prévoir 5 à 10 % de spires supplémentaires au secondaire pour compenser la chute en charge. Sur 60 spires, ajouter 3 à 6 spires supplémentaires et les sortir en prise intermédiaire — cela permet un ajustement après essai.

Finition : protection, ligaturage, imprégnation et séchage

Immobiliser les extrémités des fils avec du ruban de verre ou du fil de ligature.
Poser une couche de protection externe (ruban Mylar ou bande époxy).
Imprégner au vernis par trempage ou pinceau, puis étuver à 80 °C pendant 1 h.
Après séchage, insérer les tôles EI (en alternant le sens d'empilement) et serrer progressivement et uniformément.
Vérifier que les sorties de fils ne sont pas contraintes par le serrage.

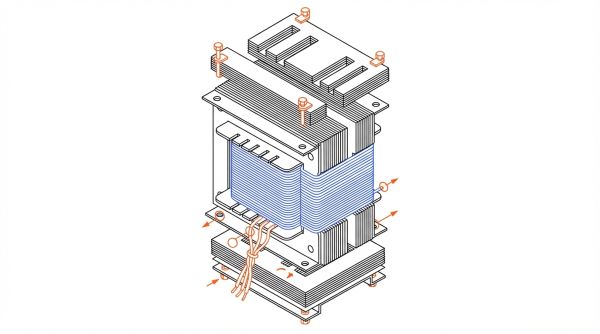

Finition assemblage noyau transformateur

Comment fonctionnent primaire/secondaire et rapport de transformation ?

Un transformateur idéal obéit à trois relations simples :
Formules utiles :

Rapport de transformation : a = N1/N2 = U1/U2
Courant secondaire (charge) : I2 = I1 × a (en régime idéal)
Puissance apparente : S = U × I (en VA)
Pertes cuivre : Pcu = R × I² (dépendent de la résistance des enroulements)
Pertes fer : Pfe = f(fréquence, induction, volume noyau) — fixes à tension nominale

Rapport de spires, tension à vide et régulation en charge

La tension secondaire à vide est toujours légèrement supérieure à la tension nominale en charge, car les pertes cuivre créent une chute de tension. Pour un 12 V nominal, bobiner pour obtenir 13 à 13,5 V à vide est courant. La chute en charge se calcule : ΔU = I2 × R2, où R2 est la résistance du secondaire.
Un transformateur 50 VA / 12 V délivre un courant secondaire de I2 = 50/12 ≈ 4,2 A. Si R2 = 0,15 Ω, la chute en charge est 4,2 × 0,15 ≈ 0,63 V, soit environ 5 % — acceptable pour une alimentation linéaire.

Section de fil, densité de courant et pertes cuivre

La section du fil (en mm²) se détermine à partir du courant et de la densité admissible :
S (mm²) = I (A) / J (A/mm²)
Pour un transformateur à refroidissement naturel, J = 2 à 3 A/mm² convient ; jusqu'à 4 A/mm² est acceptable en usage intermittent. Au-delà, l'échauffement dépasse les limites de la classe thermique.

⚠️ Erreur fréquente : choisir un fil trop fin pour gagner de la place dans la fenêtre. Un fil de 0,4 mm de diamètre (section ≈ 0,13 mm²) ne supporte que 0,26 à 0,4 A. Sous-dimensionner la section du secondaire produit une chute de tension excessive et un échauffement chronique.

Pertes fer, choix de fréquence et flux maximal

Les pertes fer dépendent de l'induction maximale (Bmax) dans le noyau, de la fréquence et du matériau. Sur tôles silicium à grains non orientés (usage courant), Bmax = 1 à 1,5 T à 50 Hz évite la saturation. Dépasser 1,5 T se traduit par un courant d'aimantation élevé et un bourdonnement prononcé. Ce point se vérifie directement lors de l'essai à vide.

Quel noyau choisir (EI ou toroïdal) et avec quel matériau ?

Critère	Noyau EI	Noyau toroïdal
Difficulté de bobinage	Faible (carcasse standard)	Élevée (passage de fil en boucle)
Bruit (bourdonnement)	Moyen (joints de tôles)	Faible à très faible
Rendement	Bon (90–95 %)	Très bon (95–98 %)
Fuite magnétique	Modérée	Très faible
Disponibilité pièces	Élevée	Élevée
Coût de rebobinage	Faible	Modéré à élevé
Outillage spécifique	Non	Gabarit / navette requis

Noyau EI : facilité de bobinage et fenêtre disponible

Le noyau EI se compose de tôles en E et en I empilées alternativement pour réduire les entrefers. La carcasse plastique ou carton accueille les enroulements avant l'insertion des tôles. Points de vigilance mécaniques :

Serrer les tôles uniformément avec des boulons traversants pour éviter les vibrations.
Alterner le sens d'empilement E/I couche par couche pour réduire l'entrefer global.
Vérifier que l'assemblage n'exerce pas de contrainte mécanique sur les fils de sorties.

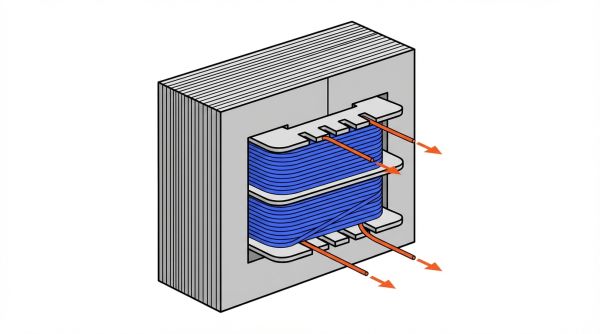

Coupe transversale noyau EI transformateur

Noyau toroïdal : compacité, faible fuite, contraintes de bobinage

Le noyau toroïdal exige de passer le fil en boucle à travers l'anneau à chaque spire. Sans outillage adapté, cette opération est fastidieuse et génère des irrégularités de tension mécanique.

🛠️ Astuce atelier : fabriquer une navette en plastique fin (épaisseur < 3 mm) pour passer le fil dans le trou central. Pré-charger la navette avec la longueur de fil calculée + 20 % de marge. Pour les gros diamètres, un guide-fil fixe simplifie le guidage.

Matériaux magnétiques et impact sur bruit/échauffement

Les tôles en acier silicium (Si 2–4 %) sont adaptées à 50/60 Hz. La ferrite convient aux fréquences >10 kHz (transformateurs à découpage) et est inadaptée à 50 Hz (pertes trop élevées à basse fréquence sur les bobinages usuels).
Les vibrations audibles proviennent des forces de magnétostriction dans les tôles. L'imprégnation au vernis et un serrage correctement réparti réduisent le bruit de 5 à 10 dB en pratique.

Quels calculs de base réaliser avant de commencer à bobiner ?

La séquence de calcul suit cet ordre :

Fixer la puissance : S (VA) = puissance utile / rendement estimé (ex. 0,90).
Calculer les courants : I1 = S/U1, I2 = S/U2.
Choisir Bmax (en T) et la section du noyau (Ae en cm²).
Calculer les spires/volt : n = 1 / (4,44 × f × Bmax × Ae × 10⁻⁴).
Calculer N1 et N2 : N1 = n × U1, N2 = n × U2 (+ marge chute en charge, +5–10 %).
Calculer les sections de fils : S = I/J.
Vérifier la fenêtre de bobinage : surface totale des conducteurs + isolants < Ku × fenêtre (Ku ≈ 0,3 à 0,5 selon organisation).

Puissance, courants primaire/secondaire et marge thermique

Pour un transformateur 50 VA à 90 % de rendement, la puissance absorbée au primaire est : P1 = 50 / 0,90 ≈ 56 VA. Le courant primaire est I1 = 56 / 230 ≈ 0,24 A, le courant secondaire I2 = 50 / 12 ≈ 4,17 A. Une marge thermique de 10 % sur les courants est recommandée pour un usage continu.

Nombre de spires par volt : approche pratique et ajustements

Sur un noyau EI standard de section utile Ae = 10 cm² (exemple), à 50 Hz et Bmax = 1,2 T :
n = 1 / (4,44 × 50 × 1,2 × 10 × 10⁻⁴) ≈ 3,75 spires/volt.
Pour valider ce résultat avant le bobinage complet : enrouler 10 spires sur la carcasse, alimenter en basse tension (ex. 10 V via variac), mesurer la tension induite. Le rapport tension/spires donne la constante expérimentale réelle, plus fiable que le calcul théorique si la section du noyau est incertaine.

🛠️ Méthode d'essai progressive : toujours valider les spires/volt à basse tension avant de bobiner l'ensemble. Cela évite de débobiner 1 000 spires pour corriger un écart de 10 %.

Section de conducteur : choix fil émaillé, diamètre, remplissage

Courant (A)	Section min. à 3 A/mm²	Diamètre fil approx.
0,25 A	0,08 mm²	0,32 mm
0,5 A	0,17 mm²	0,46 mm
1 A	0,33 mm²	0,65 mm
2 A	0,67 mm²	0,92 mm
4 A	1,33 mm²	1,30 mm
8 A	2,67 mm²	1,84 mm

Pour les courants >5 A, un fil multifilaire (plusieurs fils en parallèle) améliore le remplissage de fenêtre et réduit l'effet de peau.

Fenêtre de bobinage, facteur de remplissage et organisation des couches

La fenêtre de bobinage (en mm²) se répartit entre primaire, secondaire et isolants. Le facteur de remplissage Ku représente le rapport entre la section utile des conducteurs et la surface totale de fenêtre. Pour un bobinage couche par couche bien conduit, Ku ≈ 0,35 à 0,45. Si les calculs dépassent 50 %, les couches ne rentrent pas physiquement — reconsidérer le noyau ou la densité de courant.

Quels isolants et imprégnations utiliser entre couches et enroulements ?

Matériau	Épaisseur courante	Classe thermique	Tenue diélectrique	Usage type
Papier kraft	50–100 µm	E (120 °C)	3–5 kV/mm	Inter-couches budget
Mylar (polyester)	50–125 µm	B (130 °C)	15–20 kV/mm	Inter-couches standard
Kapton (polyimide)	25–75 µm	H (180 °C)	20–30 kV/mm	Haute température, barrière primaire/secondaire
Vernis d'imprégnation	—	F–H selon produit	Renforce tout l'ensemble	Imprégnation finale

Matériau : Papier kraft
Épaisseur courante	50–100 µm
Classe thermique	E (120 °C)
Tenue diélectrique	3–5 kV/mm
Usage type	Inter-couches budget

Matériau : Mylar (polyester)
Épaisseur courante	50–125 µm
Classe thermique	B (130 °C)
Tenue diélectrique	15–20 kV/mm
Usage type	Inter-couches standard

Matériau : Kapton (polyimide)
Épaisseur courante	25–75 µm
Classe thermique	H (180 °C)
Tenue diélectrique	20–30 kV/mm
Usage type	Haute température, barrière primaire/secondaire

Matériau : Vernis d'imprégnation
Épaisseur courante	—
Classe thermique	F–H selon produit
Tenue diélectrique	Renforce tout l'ensemble
Usage type	Imprégnation finale

Isolation inter-couches, inter-enroulements et barrières

L'isolation inter-couches protège contre les claquages entre spires adjacentes de tensions différentes. La barrière primaire/secondaire constitue l'isolant principal de sécurité entre réseau et circuit secondaire.
Règles de pose :

Déborder le papier ou le Mylar de 5 mm minimum de chaque côté de la fenêtre pour éviter les contournements par les bords.
Utiliser 2 à 3 couches croisées pour la barrière primaire/secondaire (≥ 0,3 mm total).
Ne jamais poser un isolant avec une arête vive en contact direct avec l'émail du fil.
Fixer les intercalaires avec de la colle en aérosol ou du ruban double-face fin pour éviter le glissement.
Vérifier après chaque couche que les fils ne chevauchent pas la couche précédente.

Vernis, VPI et séchage : quand et comment les utiliser

L'imprégnation au vernis alkydes ou époxy consolide mécaniquement les enroulements, réduit le bourdonnement et améliore la résistance à l'humidité. En atelier, deux méthodes sont accessibles :

Au pinceau / par trempage simple : appliquer le vernis couche par couche sur l'enroulement terminé, avec étuvage à 80–100 °C entre chaque passe (30 à 60 min). Résultat correct pour des transformateurs de faible puissance.
VPI (Vacuum Pressure Impregnation) : procédé industriel permettant une pénétration complète du vernis jusqu'au cœur des enroulements. Utilisé pour les transformateurs de puissance ou les applications exigeant une classe H. Nécessite un équipement spécialisé (cuve sous vide, pompe à vide, étuve dimensionnée).

Quel outillage et quelles consommables pour un bobinage propre ?

Outils de bobinage : guidage, tension et comptage

Niveau 1 (atelier de base) :

Tour à bobiner ou perceuse montée sur support avec compteur de spires mécanique.
Guide-fil réglable (tension constante du fil par friction ou ressort).
Gabarit de carcasse / mandrin adapté au format du noyau.
Pied à coulisse, règle de profondeur pour contrôler le remplissage de fenêtre.

Niveau 2 (atelier équipé) :

Machine à bobiner à commande numérique avec compteur intégré.
Tensionneur à frein magnétique (tension du fil réglable de 20 à 500 g).
Dérouleuse de bobine avec frein contrôlé pour éviter les nœuds.

🛠️ Astuce : une tension de fil insuffisante crée des couches irrégulières et des bulles d'air, source de vibrations et d'isolement défectueux. La tension doit rester constante sur toute la longueur bobinée.

Instruments de contrôle : multimètre, mégohmmètre, variac, charge

Le protocole de test (décrit en section suivante) nécessite :

Multimètre (continuité, résistance, tension AC).
Mégohmmètre 500 V DC (test d'isolement, seuil d'alerte : <100 MΩ).
Variac (auto-transformateur de laboratoire) pour montée progressive de tension.
Charge résistive calibrée (résistances de puissance ou ampoules incandescentes).
Thermomètre infrarouge ou sonde de contact pour suivi d'échauffement.

⚠️ Pré-requis sécurité essais : tout essai sous tension secteur impose un dispositif de coupure rapide (disjoncteur différentiel 30 mA), des EPI (gants isolants, lunettes) et un espace de travail dégagé. Ne jamais travailler seul lors des essais haute tension.
