Combien coûte une machine de traitement d'huile des transformateurs ?

💡 L'essentiel à retenir :

• Le prix d'une machine de traitement d'huile de transformateur varie de 15 000 € à plus de 500 000 € selon la catégorie, le débit et les options.

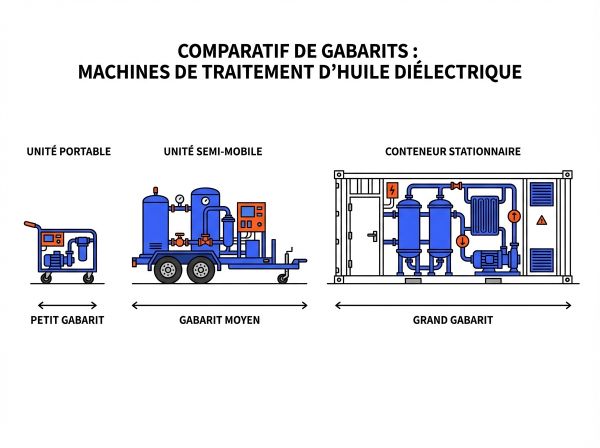

• Une unité portable (100–500 L/h, filtration simple ou dégazage basique) oscille entre 15 000 € et 60 000 € ; une unité semi-mobile atteint 60 000 € à 200 000 € ; une station stationnaire complète dépasse fréquemment 200 000 € à 500 000 €+.
• Les coûts annexes : transport, installation, mise en service, FAT/SAT, formation, énergie, consommables, maintenance représentent généralement 20 à 40 % du prix d'achat sur la première année, et structurent le TCO sur 5 à 10 ans.
• La conformité IEC 60422 / IEC 60296 génère des surcoûts réels : dossiers techniques, tests d'acceptation, traçabilité des lots d'huile et validation des paramètres diélectriques.

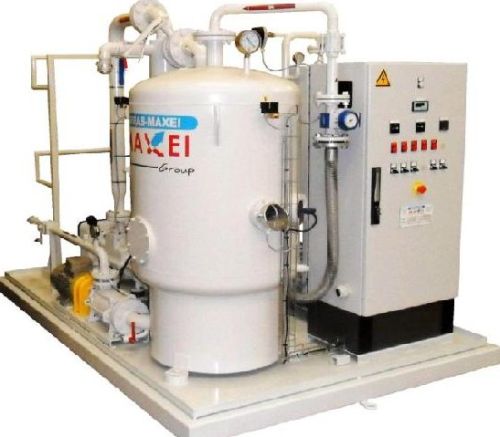

Une machine de traitement d'huile de transformateur, aussi appelée unité de purification, station de filtration-dégazage ou groupe de traitement diélectrique coûte entre 15 000 € pour une unité portable d'entrée de gamme et 500 000 € pour une station stationnaire haute performance avec automatisation. Ces estimations varient selon le pays, le fournisseur d'équipement pour transformateur, le débit réel, les exigences normatives et les options d'intégration.

Le prix d'une machine de traitement d'huile de transformateur oscille entre 15 000 et plus de 500 000 € selon le type, le débit et l'usage

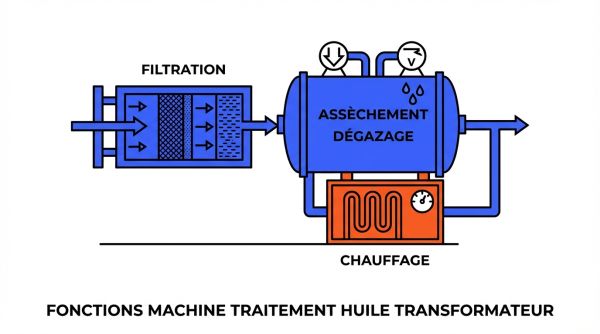

• La filtration particulaire retient les particules solides en suspension via des cartouches dont la finesse varie de 1 à 25 microns ; elle protège les bobinages et améliore la rigidité diélectrique.
• L'assèchement (déshydratation) élimine l'humidité présente dans l'huile, mesurée en ppm d'eau, par chauffage contrôlé et passage sous vide ; un objectif courant est d'atteindre moins de 10 ppm après traitement.
• Le dégazage sous vide extrait les gaz dissous (Oâ‚‚, Nâ‚‚, COâ‚‚) qui réduisent le niveau de tenue diélectrique ; les machines haute performance maintiennent une pression de vide inférieure à 1 mbar.
• Le chauffage de l'huile, typiquement entre 50 et 80 °C selon les configurations, accélère la migration de l'humidité et des gaz vers la chambre de dépressurisation.

Ce qui n'est pas inclus par défaut : l'analyse en laboratoire (chromatographie des gaz dissous, essais tangente delta), la régénération par argile ou terre décolorante, les raccordements électriques permanents du transformateur, et les interventions de rebobinage ou de remise en état mécanique.

Le débit nominal en L/h est le premier paramètre de dimensionnement, mais il ne suffit pas : la qualité d'huile cible (humidité résiduelle, teneur en gaz, classe de filtration) conditionne le nombre de passes nécessaires et donc le temps de traitement réel.

Le débit affiché est souvent un débit nominal mesuré à l'eau ; le débit effectif sur huile chauffée à 60 °C peut varier de ±20 %. Le nombre de recirculations nécessaires dépend de l'état initial de l'huile (humidité en entrée, indice de neutralisation, teneur en gaz dissous) et de l'objectif qualité final.

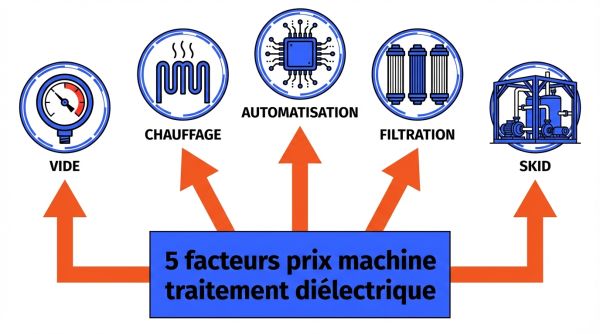

Huit paramètres techniques structurent l'écart de prix entre une unité de traitement diélectrique d'entrée de gamme et une station haute performance.

• Le niveau de vide : atteindre moins de 1 mbar exige des pompes à vide à palettes ou à anneau liquide de haute précision, qui augmentent seules le CAPEX de 15 à 30 % par rapport à un simple vide primaire à 10–50 mbar.
• La puissance de chauffage : un chauffage électrique par résistances à basse densité surfacique (pour éviter la dégradation de l'huile) représente 10 à 20 % du coût total de l'unité.
• La finesse et le nombre d'étages de filtration : un système à trois étages (pré-filtre grossier, filtre intermédiaire, filtre final < 1 µm) coûte 2 à 3 fois plus qu'un filtre simple. Les éléments coalesceurs pour la séparation eau/huile ajoutent 5 à 15 % au prix.
• L'automatisation et l'instrumentation : un automate programmable (PLC) avec IHM tactile, capteurs de débit, de température, de pression différentielle et de teneur en eau en ligne double fréquemment le prix d'une version manuelle équivalente.
• Les matériaux de construction : acier inoxydable 316L sur les circuits en contact avec l'huile, connexions en acier galvanisé ou aluminium marine pour les châssis exposés aux environnements corrosifs.
• La conformité aux normes IEC : une machine conçue et testée selon IEC 60422 (maintenance de l'huile) et IEC 60296 (huile neuve) inclut des protocoles de test usine supplémentaires.
• La configuration online vs offline : une unité online raccordée en permanence au transformateur (kidney loop avec by-pass à vanne motorisée) intègre des protections électriques, des détecteurs de fuite et une logique de surveillance automatique. ↑

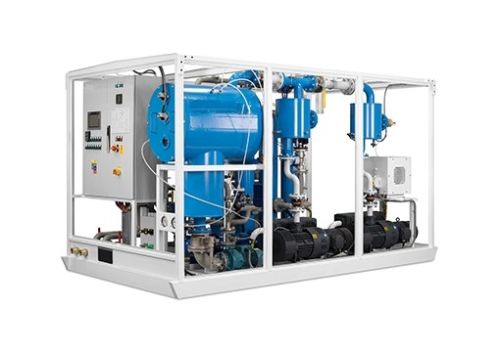

• La conteneurisation ou le skid : un groupe sur châssis skid avec capotage, ventilation forcée, chauffage de cabine et éclairage intérieur ajoute 20 à 40 % au prix d'un groupe nu sur châssis ouvert.

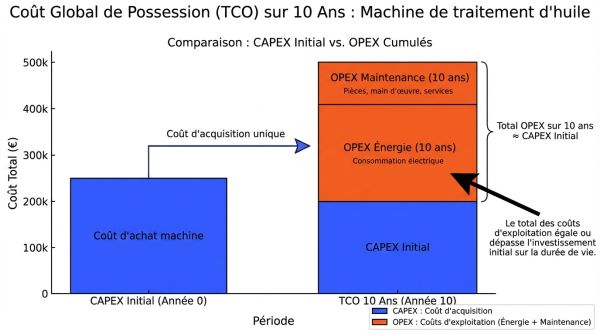

TCO sur 5 à 10 ans : en considérant une utilisation de 500 à 1 500 heures par an, les OPEX cumulés (énergie, filtres, main-d'œuvre, pièces, maintenance) atteignent fréquemment 50 à 100 % du CAPEX initial sur 5 ans. Sur 10 ans, ils peuvent dépasser le prix d'achat de la machine pour les unités à fonctionnement semi-continu ou continu.

L'OPEX d'une unité de traitement se structure autour de trois familles de dépenses récurrentes.

Les exigences normatives structurent à la fois le cahier des charges de la machine et le budget du projet pour une machine de traitement d'huile de transformateur. Les références incontournables sont IEC 60422 (surveillance et maintenance des huiles minérales isolantes dans les transformateurs) et IEC 60296 (spécifications pour les huiles isolantes neuves). Certains projets font également référence à IEC 60567 pour l'échantillonnage des gaz dissous et IEC 60156 pour la rigidité diélectrique.
Les exigences documentaires typiques d'un projet incluent :

• Le plan d'assurance qualité (PAQ) avec protocoles de tests usine (FAT).
• Les procédures de mise en service et les paramètres de réglage validés par le client (SAT).
• Les certificats de matériaux pour les pièces en contact avec l'huile.
• Les fiches de données de sécurité (FDS) des consommables utilisés (filtres, huiles de pompe).
• Les rapports de mesures d'huile avant et après traitement (rigidité diélectrique, ppm d'eau, IFT, tangente delta).

Ces exigences se traduisent concrètement par 5 à 15 % de surcoût sur le CAPEX et un délai de livraison allongé de 4 à 12 semaines selon la profondeur de la documentation demandée. Sur des projets avec qualification QI/QO (Qualification d'Installation / Qualification Opérationnelle), l'enveloppe de conformité peut représenter 10 à 20 % du budget total.

Un débit de 500 à 800 L/h suffit pour 2 à 3 recirculations complètes sur 24 h. En pratique, on vise 2 à 4 passages complets pour atteindre les objectifs de qualité IEC 60422. Un débit de 1 000 L/h offre une marge de sécurité sur les pertes de charge et les temps de chauffe.

Une configuration offline (unité autonome raccordée ponctuellement) est 20 à 40 % moins chère à l'achat qu'une solution online permanente, qui nécessite des vannes motorisées, un by-pass intégré, une protection électrique dédiée et un automatisme de surveillance. L'offline génère en revanche des coûts de mobilisation à chaque intervention.

Oui, à condition d'auditer l'état des pompes à vide, des éléments chauffants, des cartouches et de l'automatisme. Le prix d'une unité d'occasion de moins de 5 ans représente généralement 40 à 65 % du prix neuf, mais les coûts de remise en état et les risques de SAV limité peuvent réduire cet avantage. Vérifier la disponibilité des pièces de rechange auprès du fabricant avant toute décision.

La location d'unités de traitement existe sur le marché, notamment pour des interventions ponctuelles ou des projets de durée limitée. Le coût locatif journalier oscille entre 500 et 3 000 €/jour selon le débit et les options, ce qui la rend plus économique que l'achat pour moins de 30 à 50 jours d'utilisation annuelle.

Les références les plus fréquentes sont IEC 60422 (maintenance de l'huile isolante), IEC 60296 (huile neuve), IEC 60156 (rigidité diélectrique) et IEC 60567 (gaz dissous). Certains cahiers des charges industriels ajoutent des exigences de traçabilité selon ISO 9001 et des protocoles de qualification QI/QO pour les secteurs réglementés.

Partir du CAPEX machine, y ajouter les coûts d'installation (10 à 20 %), puis calculer l'OPEX annuel : consommation électrique (puissance kW × heures/an × coût €/kWh) + consommables (filtres, huile pompe) + main-d'œuvre de maintenance. Multiplier l'OPEX par 10 et comparer à l'alternative de la sous-traitance ou de la location sur la même durée.
