💡 L'essentiel à retenir :

La maintenance d'une presse de découpe industrielle repose sur un plan préventif structuré par périodicité : quotidienne, hebdomadaire, mensuelle, trimestrielle, semestrielle et annuelle, avec des tâches distinctes pour chaque sous-système.
Toute intervention commence obligatoirement par une procédure de consignation/LOTO complète : coupure des énergies (électrique, hydraulique, pneumatique), blocage mécanique du coulisseau et vérification des dispositifs de protection avant tout accès à la zone dangereuse.
L'embrayage/frein constitue le point de sécurité le plus critique d'une presse mécanique : un allongement du temps d'arrêt mesuré lors des tests périodiques impose l'arrêt immédiat de la production jusqu'à remplacement des bandes ou plaquettes.
La contamination de l'huile hydraulique est la première cause de défaillance des circuits hydrauliques sur presses ; un suivi des filtres (aspiration et retour) et une analyse d'huile annuelle permettent de détecter les dérives avant la panne.
Les dispositifs de sécurité active (rideaux lumineux, interverrouillages, double commande, E-stop) font l'objet de tests fonctionnels documentés à chaque changement de série et a minima chaque semaine ; toute anomalie détectée bloque la remise en production.
Un historique d'interventions structuré en GMAO, avec calcul du MTBF et du MTTR par sous-système, permet de planifier les remplacements préventifs de pièces d'usure (poinçons, joints, flexibles, filtres) avant la défaillance et de réduire les arrêts non planifiés.

La maintenance d'une presse de découpe industrielle conditionne directement la sécurité des opérateurs, la qualité de coupe, le taux de disponibilité de la machine et les coûts de production. Une presse non entretenue accumule des dérives mécaniques qui se traduisent par des bavures, des décalages de découpe, des usures prématurées d'outillage et, dans les cas les plus graves, des défaillances de dispositifs de sécurité.

Toute démarche de maintenance doit s'appuyer sur le manuel du fabricant de la machine, qui définit les fréquences d'intervention, les lubrifiants préconisés et les seuils de remplacement des pièces d'usure. Les normes applicables en matière de sécurité des machines (EN 692 pour les presses mécaniques, EN 693 pour les presses hydrauliques, EN 13736 pour les presses pneumatiques) encadrent les exigences minimales de contrôle des dispositifs de protection.

Devis pour une presse de découpe industrielle

Comment identifier le type de presse et les organes à maintenir ?

La nature des opérations de maintenance dépend directement de la technologie de la presse. Une presse mécanique transmet le mouvement via un système bielle-manivelle ou excentrique, entraîné par un volant d'inertie et piloté par un embrayage/frein pneumatique ou à friction. Une presse hydraulique utilise une centrale hydraulique (pompe, réservoir, refroidisseur), des vérins, des valves de contrôle et un circuit de filtration. Une presse pneumatique fonctionne avec de l'air comprimé distribué par des valves et régulateurs. Une servopresse intègre un ou plusieurs servomoteurs avec codeurs, pilotés par un variateur et un PLC, ce qui supprime le volant mais ajoute des exigences sur la maintenance électronique.
Quel que soit le type de presse de découpe, les organes à couvrir lors de chaque plan de maintenance sont les suivants :

Les organes de transmission : volant, arbre excentrique, bielle, guidages de coulisseau, glissières.
Le système embrayage/frein sur presses mécaniques et pneumatiques : bandes, plaquettes, garnitures, temps d'arrêt.
Le circuit hydraulique : centrale, filtres aspiration et retour, flexibles, vérins, valves, niveau et qualité d'huile.
L'outillage : poinçon, matrice, porte-poinçon, jeu de coupe, alignement, fixations.
L'automatisme et la supervision : PLC, IHM, capteurs, fins de course, encodeurs.
Les dispositifs de sécurité active : rideaux lumineux, barrières physiques, interverrouillages, double commande bimanuelle, arrêt d'urgence (E-stop).
Le convoyage et l'évacuation : tapis, chutes, extracteurs de pièces.
Avant de rédiger un plan de maintenance, le responsable technique relève la référence exacte de la machine, l'année de mise en service, le mode d'utilisation (cadences, matériaux découpés, épaisseurs) et consulte le dossier technique du fabricant pour identifier les points de graissage, les volumes d'huile et les fréquences propres à la machine.

Voir toutes nos presses de découpe industrielles

Vous êtes fournisseur de presses de découpe industrielles ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

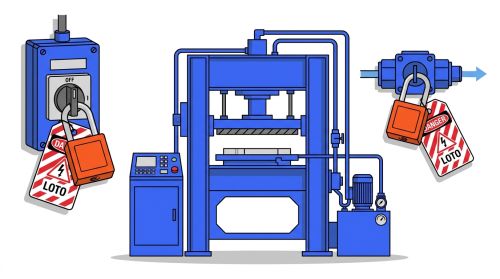

Comment sécuriser une intervention sur une presse de découpe industrielle ?

La sécurisation est obligatoire avant toute intervention de maintenance, préventive ou corrective. Elle repose sur une procédure de consignation LOTO : informer le chef d’équipe, arrêter le cycle, mettre la presse à l’arrêt, couper et condamner les énergies électrique, pneumatique et hydraulique, purger les circuits, bloquer mécaniquement le coulisseau, poser les cadenas/étiquettes de chaque intervenant et vérifier l’absence totale d’énergie résiduelle.

Une attention particulière doit être portée aux pressions résiduelles dans les circuits hydrauliques et pneumatiques, ainsi qu’à la charge électrique conservée par les condensateurs des variateurs et servo-amplificateurs après coupure.

Avant la remise en service, il faut contrôler les dispositifs de sécurité : rideaux lumineux, interverrouillages, arrêts d’urgence et double commande bimanuelle. Tous les tests doivent être consignés sur la fiche d’intervention avant le retour en production.

Quel plan de maintenance préventive appliquer pour une presse de découpe industrielle ?

L'intensité d'utilisation de la presse de découpe industrielle influence directement les fréquences réelles : une presse travaillant en 3x8 sur tôle inox nécessite des contrôles d'outillage et de lubrification plus fréquents qu'une presse en production mono-poste sur aluminium. Les conditions environnementales (poussières, projections de fluides de coupe, températures élevées) renforcent les exigences de filtration et de nettoyage.

Périodicité	Domaine	Actions
Quotidienne	Zone de travail	Nettoyage de la zone, évacuation des chutes et débris métalliques
Quotidienne	Visuel général	Inspection visuelle de fuites (huile, air), bruits anormaux, vibrations
Quotidienne	Outillage	Contrôle visuel de l'état du poinçon et de la matrice (ébréchures, usure visible)
Quotidienne	Sécurité	Vérification visuelle des protecteurs, rideaux lumineux et E-stop avant démarrage
Hebdomadaire	Lubrification	Contrôle des niveaux de lubrifiant aux points de graissage centralisés ou manuels
Hebdomadaire	Hydraulique	Contrôle du niveau d'huile hydraulique au réservoir
Hebdomadaire	Fixations	Contrôle visuel du serrage des fixations d'outillage et des guidages
Hebdomadaire	Sécurité	Test fonctionnel des rideaux lumineux, E-stop et interverrouillages
Mensuelle	Lubrification	Graissage des points définis par le fabricant (guidages, colonnes, glissières)
Mensuelle	Hydraulique	Contrôle de la qualité visuelle de l'huile (couleur, présence de mousse ou eau)
Mensuelle	Outillage	Contrôle du jeu de coupe poinçon/matrice, planéité de la table, alignement
Mensuelle	Électrique	Contrôle des ventilateurs d'armoire, nettoyage des filtres d'armoire
Mensuelle	Mécanique	Contrôle des jeux et du serrage des colonnes et glissières
Trimestrielle	Hydraulique	Remplacement ou contrôle du filtre de retour hydraulique selon indicateur colmatage
Trimestrielle	Embrayage/frein	Mesure du temps d'arrêt et comparaison avec la valeur de référence du fabricant
Trimestrielle	Capteurs	Vérification des fins de course, encodeurs et cohérence des signaux PLC
Trimestrielle	Électrique	Contrôle du serrage des connexions dans les armoires électriques
Semestrielle	Hydraulique	Contrôle du filtre d'aspiration, purge des condensats du réservoir
Semestrielle	Embrayage/frein	Contrôle de l'épaisseur des bandes ou plaquettes de frein
Semestrielle	Sécurité	Test complet et documenté de l'ensemble des dispositifs de sécurité active
Semestrielle	Mécanique	Contrôle des jeux de la bielle-manivelle et des paliers du volant
Annuelle	Hydraulique	Analyse d'huile hydraulique en laboratoire, remplacement si nécessaire
Annuelle	Lubrification	Vidange et remplacement des lubrifiants selon préconisation fabricant
Annuelle	Révision générale	Contrôle complet des organes de transmission, des serrages et des géométries
Annuelle	Sécurité	Vérification par un organisme compétent si requis par la réglementation applicable

Maintenance d'une presse de découpe : quels contrôles effectuer sur l'outillage?

L'outillage est le premier indicateur de la santé globale de la presse. Un poinçon ou une matrice usé se traduit immédiatement par une dégradation qualité visible : bavures sur les bords de découpe, décalage du contour, marquage de la surface ou déformation excessive de la pièce.
Les contrôles à réaliser à chaque changement de série ou selon la cadence définie par le plan de maintenance sont les suivants :

Le jeu de coupe entre poinçon et matrice doit être conforme à la valeur préconisée pour le matériau et l'épaisseur traités. Un jeu excessif produit des bavures importantes ; un jeu insuffisant augmente les efforts et accélère l'usure.
L'alignement poinçon/matrice se vérifie visuellement et par mesure si la presse est équipée d'un système de réglage. Un désalignement génère une usure asymétrique et des risques de casse d'outillage.
L'état des arêtes coupantes : toute ébréchure, usure arrondie ou dépôt métallique sur les flancs du poinçon justifie un réaffûtage ou un remplacement.
Le serrage des fixations d'outillage (porte-poinçon, bride de matrice) se contrôle au couple selon les valeurs du fabricant.
La planéité de la table et du coulisseau se vérifie à intervalles réguliers avec un comparateur ou une règle de précision ; un défaut de planéité induit des efforts parasites sur le poinçon.
Tout défaut qualité constaté sur la production (bavures subites, évolution de la finition) déclenche un contrôle outillage avant toute autre investigation. Les valeurs mesurées (jeu, usure constatée) sont reportées dans la fiche d'intervention pour constituer une courbe d'usure.

Comment entretenir les sous-ensembles mécaniques d'une presse à découpe ?

Les sous-ensembles mécaniques d'une presse de découpe concentrent les défaillances les plus pénalisantes en termes de durée d'arrêt. Les contrôles portent sur les points suivants.

Le volant d'inertie fait l'objet d'une inspection visuelle de son équilibrage (vibrations anormales en rotation à vide) et de l'état de ses paliers. Tout bruit de palier dégradé ou vibration inhabituelle déclenche un contrôle approfondi.
La bielle-manivelle et les paliers d'arbre se contrôlent par mesure des jeux aux périodicités définies dans le plan préventif. Un jeu excessif se traduit par des chocs en fin de course et une détérioration de la précision de coupe.
Les guidages et glissières du coulisseau nécessitent un graissage régulier et un contrôle du jeu de glissement. Un jeu trop important génère des efforts latéraux sur l'outillage.

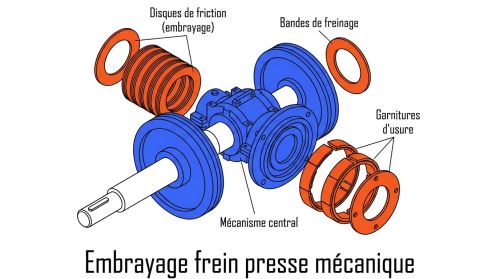

Focus embrayage/frein : Sur une presse mécanique, l'embrayage/frein est le composant de sécurité fonctionnelle par excellence. Son état se contrôle par la mesure périodique du temps d'arrêt : un allongement progressif indique une usure des garnitures, une pression d'air insuffisante ou un dysfonctionnement du circuit pneumatique de commande. Tout dépassement du temps d'arrêt de référence défini par le fabricant constitue un critère d'arrêt immédiat de la production. L'épaisseur des bandes ou plaquettes se mesure à chaque contrôle semestriel et le remplacement intervient avant d'atteindre l'épaisseur minimale tolérée.
Les fixations (boulons de bâti, ancrages, fixations des protecteurs) se contrôlent au couple et toute fixation desserrée est immédiatement resserrée et tracée dans le carnet de maintenance.

Comment entretenir le circuit hydraulique d'une presse sans dégrader la fiabilité ?

La fiabilité d'une presse de découpe hydraulique dépend directement de la propreté et de l'état de l'huile. La contamination est la première cause de défaillance des valves, des vérins et de la pompe.
Les points de contrôle hydraulique à respecter sont les suivants :

Le niveau d'huile au réservoir se vérifie quotidiennement ou en début de poste. Tout appoint se réalise avec une huile de même nature et de même viscosité que celle en place ; mélanger deux huiles incompatibles dégrade les propriétés du fluide.
La température de l'huile se surveille en production : une température anormalement élevée indique un problème de refroidissement, un clapet by-pass défectueux ou une montée en pression excessive.
Les filtres d'aspiration et de retour se contrôlent selon l'indicateur de colmatage (manomètre différentiel ou voyant) et remplacés avant le colmatage complet, qui entraîne un by-pass non filtré.
La purge des condensats en fond de réservoir s'effectue semestriellement ou lors de tout changement d'huile.
L'analyse d'huile en laboratoire (viscosité, indice d'acidité, teneur en particules, présence d'eau) est recommandée annuellement ; elle permet de détecter une contamination interne (usure de pompe, eau d'infiltration) avant la défaillance.
Les flexibles se contrôlent visuellement à chaque ronde : tout signe de cloqueage, de fissure ou de fuite au raccord justifie un remplacement préventif sans attendre la rupture.
Lors de tout appoint ou remplacement d'huile, utiliser impérativement un équipement de transvasement équipé d'une filtration fine pour éviter l'introduction de particules dans le circuit.

Comment fiabiliser l'électricité, l'automatisme et les capteurs d'une presse de découpe industrielle ?

Les défaillances électriques et automatisme représentent une part significative des arrêts non planifiés sur presse numérique ou servopresse. La prévention passe par des contrôles périodiques ciblés :
Les armoires électriques accumulent des poussières conductrices qui provoquent des court-circuits ou des défauts d'isolation. Le nettoyage des filtres de ventilation et le soufflage contrôlé de l'intérieur des armoires s'effectuent mensuellement en production intensive. Les ventilateurs d'armoire font l'objet d'une vérification de leur débit effectif : un ventilateur dégradé entraîne une surchauffe des variateurs et du PLC.
Le serrage des connexions (bornes, câbles de puissance, contacts de relais) se contrôle trimestriellement. Les connexions desserrées génèrent des échauffements locaux, des défauts de communication et des déclenchements intempestifs.
Les variateurs de fréquence et servo-amplificateurs se contrôlent par lecture des historiques d'alarmes enregistrés dans l'IHM. Une alarme récurrente de surcharge ou de surchauffe préfigure une défaillance à venir.
Les capteurs, fins de course et encodeurs se vérifient par cohérence de signal : la position lue doit correspondre à la position réelle du coulisseau ou de l'outil. Un encodeur dérivant produit des erreurs de frappe invisible à l'opérateur mais détectables par comparaison des valeurs enregistrées dans le PLC. Les paramètres de réglage de force et de course sont tracés dans la GMAO ; toute modification non planifiée constitue une anomalie à investiguer.

Comment tester et maintenir les dispositifs de sécurité d'une presse de découpe industrielle ?

Les dispositifs de sécurité active font l'objet de tests fonctionnels distincts du reste de la maintenance. Leur défaillance non détectée expose directement les opérateurs :

Les rideaux lumineux se testent à chaque démarrage de poste et après toute intervention dans la zone protégée : l'introduction d'un objet dans le faisceau doit provoquer l'arrêt immédiat du coulisseau. Le résultat est noté sur la fiche de démarrage. L'alignement émetteur/récepteur se vérifie mensuellement.
Les barrières et protecteurs condamnables se contrôlent par test d'interverrouillage : l'ouverture du capot ou de la porte doit couper le mouvement. Tout interverrouillage court-circuité ou bypassé constitue une non-conformité grave à traiter immédiatement.
La double commande bimanuelle se teste à chaque prise de poste : le relâchement d'une seule main en cours de cycle doit provoquer un arrêt. Un test de synchronisation temporelle (délai maximal entre les deux appuis) complète ce contrôle selon la norme applicable.
Les boutons d'arrêt d'urgence (E-stop) se testent par actionnement de chaque exemplaire, avec vérification que l'arrêt est effectif et que la machine ne peut reprendre sans réarmement volontaire.
Tous les résultats de tests de sécurité sont enregistrés et datés sur une fiche dédiée conservée avec le dossier machine. En cas de résultat non conforme, la machine est condamnée et remise en service uniquement après correction validée.

Comment diagnostiquer une panne de presse de découpe industrielle ?

Face à une panne, une démarche structurée réduit le temps de diagnostic et évite les fausses pistes :

Qualifier précisément le symptôme : noter la nature de la panne (arrêt soudain, perte de force, défaut qualité, alarme PLC), les conditions d'apparition (cadence, matériau, moment du cycle) et l'historique récent (changement d'outillage, intervention, réglage modifié).
Isoler le sous-système concerné : la panne est-elle mécanique (bruit, jeu, vibration), hydraulique (manque de pression, fuite, surchauffe), électrique/automatisme (alarme, signal absent, déclenchement disjoncteur) ou liée à l'outillage (bavures, casse) ?
Consulter l'historique des alarmes du PLC et les fiches d'intervention récentes pour identifier une récurrence ou une corrélation.
Vérifier les causes les plus probables par ordre de fréquence : outillage usé ou mal fixé, niveau ou pression hydraulique hors plage, capteur déréglé ou défaillant, filtre colmaté.
Sécuriser tous les essais de diagnostic : toute mise sous tension ou remise en pression s'effectue après mise en place des protections et en présence d'un seul intervenant habilité.
Documenter chaque test réalisé et son résultat pour alimenter la fiche de panne.

L'erreur la plus courante consiste à changer une pièce sans avoir confirmé la cause racine : un joint de vérin remplacé sur une presse dont la pression est mal régulée se détériorera à nouveau rapidement.

Symptôme	Cause probable	Vérification terrain	Action immédiate	Escalade spécialiste
Bavures excessives sur découpe	Poinçon ou matrice émoussé, jeu de coupe non conforme	Contrôle visuel des arêtes, mesure du jeu	Réaffûtage ou remplacement de l'outillage	Si le défaut persiste après changement d'outillage
Décalage du contour découpé	Désalignement poinçon/matrice, fixation desserrée	Contrôle de l'alignement et des serrages	Réaligner et resserrer les fixations	Si le défaut persiste ou si la géométrie de la table est en cause
Marquage de surface de la pièce	Saleté sur table ou poinçon, défaut de matrice	Nettoyage, inspection de la matrice	Nettoyage et remplacement si rayure sur matrice	Si l'origine est une déformation de coulisseau
Perte de force de coupe sur presse hydraulique	Pression insuffisante, fuite interne sur valve ou vérin	Lecture du manomètre, contrôle des fuites externes	Vérifier et ajuster la pression, identifier la fuite	Si la pompe est suspectée ou si la pression reste instable
Surchauffe de l'huile hydraulique	Filtre colmaté, refroidisseur défaillant, pression de by-pass trop basse	Indicateur de colmatage, température au réservoir	Remplacer le filtre, vérifier le refroidisseur	Si la surchauffe persiste après remplacement du filtre
Allongement du temps d'arrêt	Usure des garnitures d'embrayage/frein, pression air insuffisante	Mesure du temps d'arrêt, contrôle pression pneumatique	Arrêt immédiat production, vérifier la pression d'alimentation	Remplacement des bandes/plaquettes par technicien qualifié
Vibrations anormales en cycle	Jeu sur bielle ou palier, déséquilibre volant, fixation desserrée	Inspection visuelle et tactile en rotation à vide	Serrer les fixations, mesurer les jeux	Si les jeux dépassent les tolérances fabricant
Alarme PLC récurrente sans cause apparente	Capteur déréglé ou défaillant, connexion desserrée	Lecture des historiques alarmes, contrôle signal capteur	Vérifier le câblage et recaler le capteur	Si le défaut est lié à un encodeur ou à la carte d'entrée PLC
Rideau lumineux en défaut au démarrage	Désalignement émetteur/récepteur, souillure optique, câblage dégradé	Test de l'axe optique, nettoyage des optiques	Réaligner ou nettoyer les optiques	Ne pas bypasser : appeler le fournisseur du rideau si le défaut persiste
Coup de poinçon irrégulier ou raté	Encodeur dérivant, fin de course décalé, programme PLC modifié	Comparer position encodeur et position physique	Recaler le capteur, vérifier les paramètres PLC	Si la dérive est progressive et non explicable par un réglage
Fuite hydraulique sur flexible	Fatigue du flexible, raccord desserré, pression excessive	Inspection visuelle sur toute la longueur	Remplacement préventif du flexible	Si la fuite provient d'un corps de valve ou d'un vérin
Bruit métallique en fin de course	Butée non amoxtie, jeu excessif sur guidage, outillage mal fixé	Contrôle visuel des butées et des guidages	Vérifier et resserrer les fixations d'outillage	Si le bruit est lié à la bielle ou au palier principal
Déclenchement disjoncteur moteur	Surcharge mécanique, ventilation dégradée, variateur en défaut	Lecture alarme variateur, contrôle de la charge mécanique	Libérer la charge mécanique, nettoyer les ventilateurs	Si le disjoncteur déclenche à vide ou si le variateur affiche un défaut interne

Symptôme : Bavures excessives sur découpe
Cause probable	Poinçon ou matrice émoussé, jeu de coupe non conforme
Vérification terrain	Contrôle visuel des arêtes, mesure du jeu
Action immédiate	Réaffûtage ou remplacement de l'outillage
Escalade spécialiste	Si le défaut persiste après changement d'outillage

Symptôme : Décalage du contour découpé
Cause probable	Désalignement poinçon/matrice, fixation desserrée
Vérification terrain	Contrôle de l'alignement et des serrages
Action immédiate	Réaligner et resserrer les fixations
Escalade spécialiste	Si le défaut persiste ou si la géométrie de la table est en cause

Symptôme : Marquage de surface de la pièce
Cause probable	Saleté sur table ou poinçon, défaut de matrice
Vérification terrain	Nettoyage, inspection de la matrice
Action immédiate	Nettoyage et remplacement si rayure sur matrice
Escalade spécialiste	Si l'origine est une déformation de coulisseau

Symptôme : Perte de force de coupe sur presse hydraulique
Cause probable	Pression insuffisante, fuite interne sur valve ou vérin
Vérification terrain	Lecture du manomètre, contrôle des fuites externes
Action immédiate	Vérifier et ajuster la pression, identifier la fuite
Escalade spécialiste	Si la pompe est suspectée ou si la pression reste instable

Symptôme : Surchauffe de l'huile hydraulique
Cause probable	Filtre colmaté, refroidisseur défaillant, pression de by-pass trop basse
Vérification terrain	Indicateur de colmatage, température au réservoir
Action immédiate	Remplacer le filtre, vérifier le refroidisseur
Escalade spécialiste	Si la surchauffe persiste après remplacement du filtre

Symptôme : Allongement du temps d'arrêt
Cause probable	Usure des garnitures d'embrayage/frein, pression air insuffisante
Vérification terrain	Mesure du temps d'arrêt, contrôle pression pneumatique
Action immédiate	Arrêt immédiat production, vérifier la pression d'alimentation
Escalade spécialiste	Remplacement des bandes/plaquettes par technicien qualifié

Symptôme : Vibrations anormales en cycle
Cause probable	Jeu sur bielle ou palier, déséquilibre volant, fixation desserrée
Vérification terrain	Inspection visuelle et tactile en rotation à vide
Action immédiate	Serrer les fixations, mesurer les jeux
Escalade spécialiste	Si les jeux dépassent les tolérances fabricant

Symptôme : Alarme PLC récurrente sans cause apparente
Cause probable	Capteur déréglé ou défaillant, connexion desserrée
Vérification terrain	Lecture des historiques alarmes, contrôle signal capteur
Action immédiate	Vérifier le câblage et recaler le capteur
Escalade spécialiste	Si le défaut est lié à un encodeur ou à la carte d'entrée PLC

Symptôme : Rideau lumineux en défaut au démarrage
Cause probable	Désalignement émetteur/récepteur, souillure optique, câblage dégradé
Vérification terrain	Test de l'axe optique, nettoyage des optiques
Action immédiate	Réaligner ou nettoyer les optiques
Escalade spécialiste	Ne pas bypasser : appeler le fournisseur du rideau si le défaut persiste

Symptôme : Coup de poinçon irrégulier ou raté
Cause probable	Encodeur dérivant, fin de course décalé, programme PLC modifié
Vérification terrain	Comparer position encodeur et position physique
Action immédiate	Recaler le capteur, vérifier les paramètres PLC
Escalade spécialiste	Si la dérive est progressive et non explicable par un réglage

Symptôme : Fuite hydraulique sur flexible
Cause probable	Fatigue du flexible, raccord desserré, pression excessive
Vérification terrain	Inspection visuelle sur toute la longueur
Action immédiate	Remplacement préventif du flexible
Escalade spécialiste	Si la fuite provient d'un corps de valve ou d'un vérin

Symptôme : Bruit métallique en fin de course
Cause probable	Butée non amoxtie, jeu excessif sur guidage, outillage mal fixé
Vérification terrain	Contrôle visuel des butées et des guidages
Action immédiate	Vérifier et resserrer les fixations d'outillage
Escalade spécialiste	Si le bruit est lié à la bielle ou au palier principal

Symptôme : Déclenchement disjoncteur moteur
Cause probable	Surcharge mécanique, ventilation dégradée, variateur en défaut
Vérification terrain	Lecture alarme variateur, contrôle de la charge mécanique
Action immédiate	Libérer la charge mécanique, nettoyer les ventilateurs
Escalade spécialiste	Si le disjoncteur déclenche à vide ou si le variateur affiche un défaut interne

Comment gérer les pièces d'usure d'une presse de découpe industrielle ?

L'absence d'une pièce d'usure en stock lors d'une panne est une cause directe d'arrêt prolongé. La stratégie de stock critique se construit à partir des données de durée de vie observées en production et des délais d'approvisionnement fournisseurs :

Outillage (poinçons, matrices) : Ces pièces ont une durée de vie variable selon le matériau travaillé et le volume de production. Le stock minimal correspond au nombre de jeux nécessaires pour couvrir les réaffûtages en cours et le délai de re-fabrication ou de réapprovisionnement. La courbe d'usure reconstituée à partir des relevés de maintenance permet d'anticiper le remplacement.
Joints et garnitures (vérins, distributeurs, embrayage/frein) : Les joints hydrauliques et pneumatiques sont des pièces à délai d'approvisionnement parfois long. Un stock de joints courants (téflon, NBR, PUR) pour chaque référence de vérin présent sur la presse est maintenu en stock interne.
Filtres hydrauliques et pneumatiques : Le stock de filtres de remplacement couvre au minimum deux cycles de remplacement préventifs pour chaque référence (filtre aspiration, filtre retour, filtre de lubrification).
Flexibles hydrauliques : Les flexibles haute pression à faible durée de vie ou exposés à des températures élevées sont conservés en stock sur leur référence exacte (pression, longueur, raccords).
Courroies et bandes d'entraînement : Toute courroie d'entraînement auxiliaire (pompe hydraulique, ventilateur) est en stock sur sa référence.
Capteurs et fins de course : Les capteurs de position et fins de course en production intensive font l'objet d'un stock de remplacement immédiat, car leur défaillance bloque la machine.
Chaque pièce critique est identifiée dans la GMAO avec sa référence fournisseur, le délai d'approvisionnement et le stock minimal déclenchant le réapprovisionnement automatique.

Comment documenter la maintenance d'une presse de découpe industrielle ?

La documentation structure la mémoire technique de la machine et permet d'améliorer le plan préventif dans le temps :

Fiche d'intervention minimale : Date et heure, identifiant machine, type d'intervention (préventive/corrective), sous-système concerné, symptôme ou tâche réalisée, pièces remplacées avec références, temps d'intervention, nom du technicien et visa.
Indicateurs de performance : Le MTBF (Mean Time Between Failures, temps moyen entre deux pannes) par sous-système identifie les organes les plus défaillants et guide la révision des fréquences de maintenance préventive. Le MTTR (Mean Time To Repair, temps moyen de réparation) mesure l'efficacité du diagnostic et la disponibilité des pièces. Une dégradation du MTBF sur l'embrayage/frein, par exemple, impose une révision du plan de contrôle des garnitures.
Rôles et responsabilités : Dans une démarche TPM (Total Productive Maintenance), les opérateurs prennent en charge les tâches de Niveau 1 (nettoyage, inspection visuelle, appoint de lubrifiant, test quotidien des sécurités) et signalent toute anomalie via une fiche de relevé. Les techniciens de maintenance assurent les niveaux 2 et 3. Les régleurs coordonnent les changements d'outillage et la vérification des réglages.
La formation des opérateurs porte sur la reconnaissance des signaux d'anomalie (bruit inhabituel, vibration, évolution qualité), la procédure de signalement et les tests de sécurité de démarrage de poste. Un opérateur formé qui signale une dérive tôt réduit les coûts d'intervention corrective.

Quand faire intervenir un spécialiste sur une presse de découpe industrielle ?

Il faut arrêter immédiatement la production dès qu’une anomalie peut compromettre la sécurité ou l’intégrité de la presse : défaut de rideau lumineux ou d’interverrouillage, alarme sécurité PLC non réarmable, fuite hydraulique haute pression, bruit ou vibration mécanique soudain, température d’huile excessive ou temps d’arrêt embrayage/frein supérieur à la référence.

L’intervention d’un spécialiste, fabricant ou intégrateur, est nécessaire pour les opérations complexes ou critiques : recalage géométrique, réglage/remplacement de l’embrayage-frein, mise en conformité réglementaire, retrofit, défaillances répétées sans amélioration, ou anomalie non identifiée sur le circuit de sécurité.

Avant l’appel, il faut préparer les informations machine, l’historique des interventions, les symptômes précis, les alarmes enregistrées, des photos/vidéos éventuelles et les modifications récentes effectuées.

FAQ

Quand appliquer la procédure LOTO sur une presse de découpe ?

La procédure LOTO s'applique avant toute intervention sur la machine nécessitant l'accès à une zone dangereuse : maintenance préventive, remplacement d'outillage, déblocage d'un bourrage, intervention sur le circuit hydraulique ou électrique, réglage nécessitant le démontage d'un protecteur. Elle s'applique également lorsqu'un opérateur doit introduire une partie du corps dans la zone de travail, même brièvement. La procédure n'est pas optionnelle et chaque intervenant pose son propre cadenas.

À quelle fréquence contrôler et remplacer l'huile hydraulique d'une presse ?

Le contrôle visuel du niveau et de l'aspect de l'huile s'effectue quotidiennement. Une analyse d'huile en laboratoire est recommandée annuellement ou après tout incident thermique ou hydraulique majeur. Le remplacement complet de l'huile suit la périodicité préconisée par le fabricant de la presse et le fournisseur du fluide, en tenant compte des résultats d'analyse (viscosité hors tolérance, teneur en eau, contamination particulaire élevée).

Comment détecter une usure de l'embrayage/frein avant la panne ?

Le principal indicateur est l'allongement progressif du temps d'arrêt mesuré lors des tests périodiques par comparaison avec la valeur de référence documentée à la mise en service. Une dérive de ce temps signale une usure des garnitures ou une pression d'alimentation pneumatique insuffisante. L'inspection visuelle de l'épaisseur des bandes ou plaquettes lors des contrôles semestriels complète ce suivi.

Comment tester le bon fonctionnement d'un rideau lumineux sur une presse ?

Le test s'effectue en introduisant un objet opaque dans le faisceau lumineux, zone par zone, sur toute la hauteur du rideau : chaque interruption doit provoquer l'arrêt immédiat du coulisseau et allumer l'indicateur de défaut. Ce test se réalise en début de chaque poste, après toute intervention dans la zone protégée et lors des contrôles hebdomadaires documentés. Un rideau dont un faisceau ne répond pas est mis hors service jusqu'à réparation validée.

Quelles sont les causes les plus fréquentes de bavures sur une presse de découpe ?

Les bavures résultent le plus souvent d'un jeu de coupe non conforme (trop grand pour le matériau et l'épaisseur), d'un poinçon ou d'une matrice émoussés, d'un désalignement de l'outillage ou d'une pression de serre-flan insuffisante. Le premier contrôle à réaliser est l'inspection visuelle de l'état des arêtes coupantes, suivi de la mesure du jeu poinçon/matrice.

Que faire en cas de surchauffe de l'huile hydraulique en production ?

Arrêter la production immédiatement pour éviter la dégradation des joints et de la pompe. Vérifier en premier lieu l'état du filtre de retour (indicateur de colmatage), le fonctionnement du refroidisseur et le niveau d'huile. Si la surchauffe provient d'un colmatage du filtre, remplacer le filtre et laisser refroidir le fluide avant le redémarrage. Si la cause n'est pas identifiée, ne pas redémarrer et appeler un technicien hydraulique.

HelloproDécouvrez d'autres guides expert
