Combien de fixations par m² pour une toiture bac acier ?

💡 L'essentiel à retenir :

Pour une toiture en bac acier, le nombre de fixations par m² se situe entre 6 et 14 vis/m² selon l’entraxe des pannes, la zone de vent, le type de couverture et les zones de pression de la toiture. Cette estimation concerne les vis principales posées sur appuis. Le total à prévoir peut augmenter avec les vis de couture, les accessoires de faîtage, les rives, les closoirs et la marge de pose. Le calcul permet d’estimer la quantité de vis, de rondelles EPDM, de cavaliers et d’accessoires nécessaires avant une commande de chantier. Le choix d’une fixation pour toiture bac acier dépend aussi du support, de l’épaisseur du profil, du mode de pose et des prescriptions du fabricant.

Que ce soit pour une fixation pour couverture en métal, une toiture en bac acier simple peau ou un panneau sandwich, le nombre de vis au m² varie selon la configuration de la toiture. Il résulte du croisement entre la géométrie de pose et les charges climatiques locales. En pratique, trois grands cas de figure se distinguent sur les chantiers de couverture acier. En zone courante, comme un bâtiment industriel ou agricole protégé, une zone de vent modérée ou des pannes à 1,5 m d’entraxe, le chiffrage tourne autour de 6 à 8 vis/m² pour un bac simple peau. En zone exposée, comme en altitude, en région côtière, sur un bâtiment en hauteur ou à faible protection, avec des pannes à 1,0 m d’entraxe, la densité de fixation monte à 10 à 14 vis/m². Pour un panneau sandwich, la fourchette se situe entre 8 et 12 vis/m² selon la portée entre pannes et la classe de vent.

L'entraxe entre pannes est le premier facteur. À 1,0 m, chaque rangée d'appuis est plus rapprochée et le nombre de rangées de vis traversant un même bac augmente proportionnellement. À 1,5 m, la densité de vis sur appuis est plus faible, mais la pression du vent par m² de bac portée est plus forte : le calcul de tenue à l'arrachement peut imposer une fixation renforcée en zones exposées.

Les zones de vent (définies par les Eurocodes et reprises dans les règles professionnelles de couverture acier) imposent une pression de dépression sur les bords de toiture et en zone courante. Plus la pression est élevée, plus le nombre de vis par m² et par appui augmente. La zone de neige influence la charge de compression et peut affecter le choix des profils, mais son impact sur le nombre de fixations est généralement indirect.

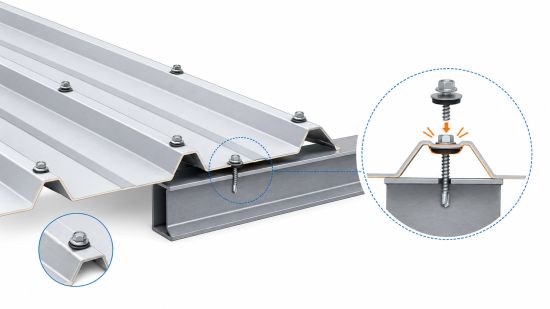

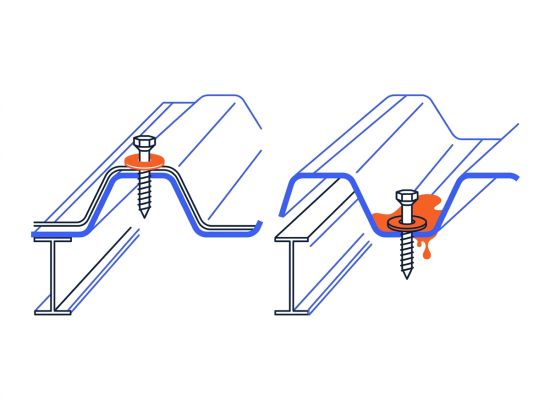

La fixation se réalise systématiquement en sommet d'onde (sur la nervure haute du bac) pour les bacs profilés en couverture. Une fixation en creux d'onde génère un point de faiblesse structurelle et crée un risque de stagnation d'eau au droit de la rondelle EPDM. Sur les profils nervurés hauts, la prise en sommet garantit la tenue mécanique et l'étanchéité.

Un bac simple peau se fixe directement sur la panne. La fixation d’un panneau sandwich nécessite une fixation traversante adaptée, comme un tire-fond ou une vis longue avec fraisage, dont la longueur varie de 100 à 250 mm selon l’épaisseur d’isolant. La densité de fixation d'un panneau sandwich est généralement plus élevée en périphérie car les charges de vent en bord de toiture sont critiques.

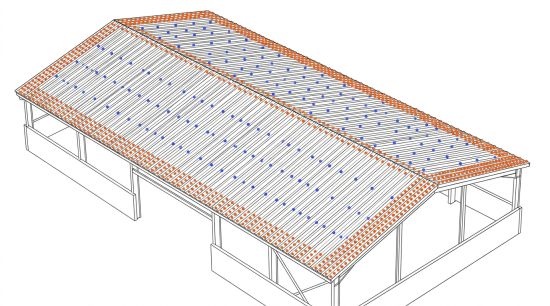

Les rives latérales et l'égout concentrent des pressions aérodynamiques supérieures à la zone courante. Les règles professionnelles prévoient une densité de fixation majorée sur une bande périphérique dont la largeur dépend de la hauteur du bâtiment. En pratique, cette majoration représente 20 à 40 % de vis supplémentaires par rapport à la zone centrale.

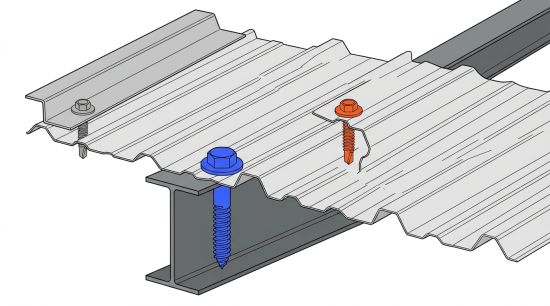

Le calcul ne repose pas seulement sur la surface de toiture. Il faut distinguer les vis sur appuis, les vis de couture et les vis d’accessoires.

• Vis sur appuis : il s'agit des fixations traversant le bac dans sa nervure haute pour s'ancrer dans la panne. Le calcul de base est le suivant : nombre de pannes traversées par un bac multiplié par le nombre de bacs dans le sens de la pente, puis multiplié par le nombre de vis par appui prescrit (en général 1 vis par nervure haute en zone courante, 2 vis par nervure haute en zone de rive ou en zone exposée).
• Vis de couture : elles assurent l'assemblage latéral entre deux bacs au niveau du recouvrement. Leur espacement courant se situe entre 300 mm et 500 mm sur les recouvrements. Pour un bac de 7 m de long posé sur une pente, cela représente 14 à 23 vis de couture par joint longitudinal.
• Vis d'accessoires : elles comprennent la fixation des faîtières, des rives, des closoirs, des bandes d'égout et des chéneaux. Chaque accessoire obéit aux prescriptions du fabricant (entraxe typique de 300 à 500 mm selon les profils et accessoires).

Le nombre de fixations en toiture bac acier dépend des prescriptions du fabricant, du profil de couverture, de l’entraxe des pannes et des charges climatiques appliquées au bâtiment. Le DTU 40.35 encadre la mise en œuvre des couvertures en plaques nervurées issues de tôles d’acier. Les Eurocodes permettent d’évaluer les actions du vent sur la toiture, notamment en zone courante, en rive, à l’égout et au faîtage.

Les règles de dimensionnement prennent en compte :

• la zone de vent du chantier ;
• la hauteur du bâtiment ;
• l’exposition du site ;
• la pente de toiture ;
• l’entraxe des pannes ;
• le profil du bac acier ;
• la position des fixations en zone courante ou en périphérie ;
• les prescriptions du fabricant de couverture.

La densité de vis doit être adaptée aux efforts de soulèvement, à la hauteur du bâtiment, à son exposition et à la zone géographique du chantier. Une toiture située en bord de mer, en altitude ou sur un site exposé demande souvent une densité de fixation renforcée sur les zones périphériques. Pour les bâtiments qui associent toiture bac acier et bardage métallique et fixation pour façade, la norme sur les fixations de bardage peut aussi guider le choix des vis, des rondelles et des ancrages en façade.

Les défauts de fixation concentrent la majorité des sinistres sur les couvertures acier. Voici les erreurs les plus fréquentes et leurs conséquences :

• Le sous-dimensionnement du nombre de vis/m² expose la toiture à l'arrachement en cas de coup de vent, particulièrement en périphérie où les pressions aérodynamiques sont les plus fortes.
• La fixation en creux d'onde au lieu du sommet concentre les efforts sur une zone non renforcée du profil et crée un point de perçage exposé aux accumulations d'eau.
• L'absence de rondelle EPDM ou l'utilisation d'une rondelle non adaptée au profil de vis laisse le trou de perçage exposé aux infiltrations.

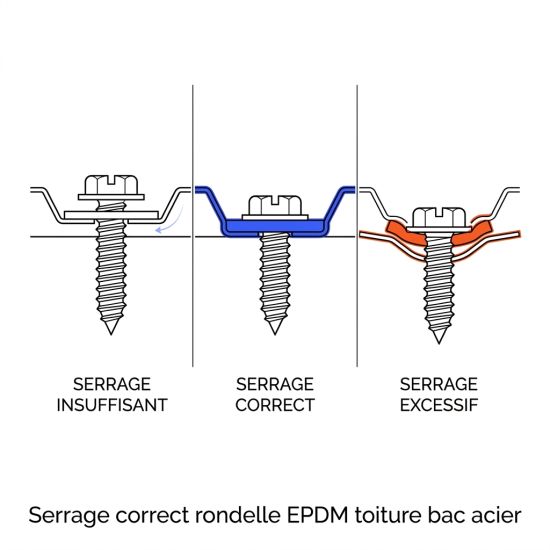

• Le serrage insuffisant ou excessif de la vis altère la rondelle EPDM et compromet l'étanchéité dans les semaines suivant la pose.
• Le mauvais choix de vis (longueur insuffisante pour atteindre la panne, diamètre inadapté au profil du bac, matière incompatible avec le revêtement du bac) réduit la tenue mécanique et accélère la corrosion.
• L'oubli des vis de couture sur les recouvrements longitudinaux entraîne un décollage progressif des bacs sous les effets du vent et de la dilatation thermique.
• Le perçage trop proche du bord d'un bac (moins de 20 mm du bord de la nervure) fragilise la tôle et peut provoquer un arrachement localisé.

Pour une toiture de 60 m² composée de deux versants de 30 m², avec un rampant de 6 m, une largeur de 5 m, un bac acier simple peau et un entraxe de pannes de 1,5 m, le calcul peut se faire en plusieurs étapes. Sur chaque rampant de 6 m, un entraxe de 1,5 m donne environ 5 appuis. Avec une largeur utile de bac proche de 1 m, chaque versant compte 5 bacs. Cela donne 25 vis sur appuis par versant, soit 50 vis sur appuis pour les deux versants.
