Quelles normes encadrent la fixation d'un bardage métallique ?

La fixation d’un bardage métallique relève d’un cadre réglementaire précis. Elle conditionne la stabilité du parement, la transmission des charges au support et la sécurité de l’ouvrage. Les exigences concernent le choix des fixations, leur implantation, la résistance aux actions climatiques et la compatibilité avec l’ossature. Les textes de référence incluent des DTU, des normes européennes harmonisées et les Eurocodes. Leur respect engage la responsabilité de l’entreprise de pose et garantit la conformité de l’installation.

Le Document Technique Unifié définit les règles d’exécution des ouvrages de bâtiment. Pour les bardages métalliques, plusieurs DTU sont concernés selon la nature du parement et la configuration de pose.

• Le NF DTU 40.35 encadre les couvertures et bardages en plaques nervurées issues de tôles d’acier. Il précise les modalités de fixation, les recouvrements et les conditions d’appui.
• Le NF DTU 43.3 traite des supports en tôles d’acier nervurées, notamment pour les bâtiments industriels. Il définit les conditions de fixation sur bac acier et les exigences relatives aux supports métalliques.
• Le NF DTU 41.2 concerne les revêtements extérieurs sur ossature bois. Il s’applique lorsque le bardage métallique est fixé sur une ossature secondaire en bois.

Pour les structures métalliques porteuses, le DTU 32.1 encadre les assemblages soudés. Toute opération de soudage réalisée sur chantier doit être suivie d’une remise en état de la protection anticorrosion.

Les fixations pour un bardage métallique doivent être conformes aux normes européennes harmonisées.

• La norme NF EN 14509 encadre les panneaux sandwich autoportants à parements métalliques. Elle fixe des exigences relatives aux performances mécaniques et à la résistance aux charges.
• La norme NF EN 1090 s’applique aux structures en acier et en aluminium. Elle encadre l’exécution des éléments porteurs recevant les fixations.
• Les fixations métalliques doivent disposer d’un marquage CE, attestant de leurs performances déclarées, notamment en traction, cisaillement et résistance à la corrosion.
• Les règles de calcul des actions climatiques relèvent de l’Eurocode 1 (EN 1991-1-4) pour les charges de vent.

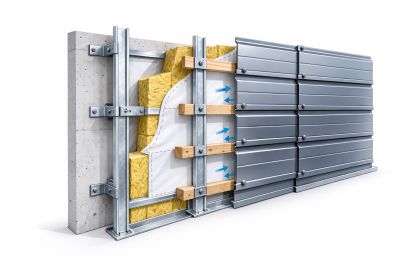

Les supports doivent présenter une résistance mécanique compatible avec les efforts transmis par le bardage. Ils peuvent être constitués d’acier, de bois ou de béton, sous réserve de respecter les exigences minimales suivantes :

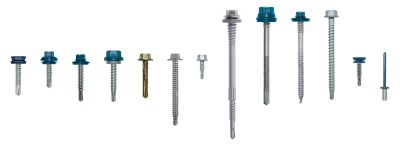

La fixation des plateaux de bardage et des parements extérieurs obéit à des prescriptions relatives au type de vis, au diamètre, à la résistance mécanique et aux conditions d’emploi. Les fixations doivent être compatibles avec le matériau du support et le type de parement. Elles comprennent généralement des vis autoperceuses ou autotaraudeuses, des tirefonds, des rivets en aluminium, des agrafes et des crochets en L.

Les fixations doivent pénétrer le support sur une profondeur minimale définie par le fabricant et les normes applicables. Les distances aux rives et aux extrémités doivent respecter des valeurs minimales pour éviter l’arrachement ou la fissuration du support. Les prescriptions tiennent compte de la résistance en traction et en cisaillement ainsi que de la nature du matériau support.

La fixation des plateaux sur supports impose la mise en œuvre de trois fixations minimum par plateau et par appui.

• En configuration de bardage double peau, la densité minimale en partie courante est fixée à 2,5 fixations par mètre carré.
• L’espacement maximal entre deux fixations successives situées sur une même nervure ne doit pas dépasser 1,60 mètre.
• Les vis de couture doivent être disposées avec un espacement maximal de 1 mètre.
• En rive de bâtiment, la charge de vent fait l’objet d’une majoration, ce qui implique une adaptation de la densité de fixation afin de garantir la stabilité de l’ouvrage.

La résistance au vent constitue le paramètre déterminant pour le dimensionnement des fixations d’un bardage métallique. L’Eurocode 1 (EN 1991-1-4) définit les pressions de calcul en fonction de la zone géographique, de l’altitude, de la hauteur du bâtiment et de l’exposition au vent.

Ces pressions génèrent des efforts d’arrachement et de cisaillement sur les fixations. Le choix du diamètre, du type de vis et de la densité d’implantation doit couvrir ces efforts. Une note de calcul structurelle permet de vérifier la résistance unitaire des fixations et leur nombre par mètre carré. La conformité aux normes garantit la stabilité du bardage face aux actions climatiques.
