Combien coûte un système de guidage linéaire ?

Moyenne des tarifs* 80€ - 20 000€ *Chiffres constatés en juin 2024

Quel type de système de guidage recherchez-vous ? * Vous devez sélectionner une réponse avant de valider

Obtenir des devis
Temps de lecture estimé : 4min
Un système de guidage linéaire est un ensemble interactif de composants et de mécanismes permettant le mouvement uniforme et contrôlé d’une pièce. Il s’utilise pour positionner des matériels avec une grande précision tout en permettant un mouvement répétitif fiable. Ce qui peut être indispensable dans des applications, comme :
  • La Microscopie
  • La recherche scientifique
  • L’industrie électronique.

Combien coûte un système de guidage linéaire ?

Estimation de prix
À partir de 80 euros
Devis pour un système de guidage linéaire
Comptez à partir de 80 euros pour le coût initial d’un système de guidage linéaire neuf. Un modèle d’occasion doit être entre 30 et 70% moins cher qu’un modèle sorti d’usine, même si cela dépend de son état après inspection.

Combien coûte l’installation d’un système de guidage linéaire ?

Le prix de la main-d’œuvre dépend de nombreux facteurs, en particulier :
  • La taille
  • La complexité de la configuration
  • Le modèle
  • La marque.
Pour se préparer au prix d’installation du système, il faut prévoir entre 20 à 50% du coût initial de l’équipement. Un module linéaire peut être un choix judicieux pour les applications nécessitant une grande précision de mouvement.

Combien coûte l’entretien d’un système de guidage linéaire ?

Maintenance préventive régulière

Estimation de prix
Moins de 100 € / an au minimum
La maintenance préventive est effectuée à intervalles réguliers conformément aux recommandations du fabricant. Elle coûte en moyenne entre 1 % et 5 % du coût initial du système par an. Un système de guidage linéaire acheté à 10 000 euros inclut donc un budget de maintenance annuel de 100 à 500 euros. Ce montant inclut le nettoyage, la lubrification, les ajustements et les échanges de pièces.

Maintenance corrective

Estimation de prix
Entre 80 et 2 000 euros
Les coûts de maintenance corrective interviennent lorsque des réparations inattendues sont nécessaires en raison de pannes ou de problèmes non prévus. Il faut compter :
  • 10 à plus de 100 euros pour une réparation mineure
  • Entre 200 et 1000 euros pour une réparation modérée
  • 2 000 euros voire plus pour une réparation majeure.

Quels sont les différents types de systèmes de guidage linéaire existants ?

Système de guidage linéaire à câble

Estimation de prix
Entre 300 et 10 000 euros
Ce système repose sur l'utilisation de câbles tendus pour guider et déplacer l'objet d'un point à un autre. Ses composants sont robustes, durables et résistants à l’usure. Son contrôle électronique permet de régler la vitesse, la position et l'accélération de manière précise. Son coût dépend de nombreux éléments, en particulier la capacité de charge :
  • Pour une capacité de charge légère (jusqu’à 100 kg, il faut entre 300 et 3 000 euros.
  • Pour une capacité de charge moyenne (100kg à 1 tonne), il faut entre 2000 et 10 000 euros.
  • Pour une capacité de charge lourde (plus d’une tonne), il faut plus de 10 000 euros.
Un système de guidage linéaire pour forte charge lourde est conçu pour supporter des charges exceptionnelles, dépassant largement une tonne. Son coût peut dépasser les 10 000 euros.

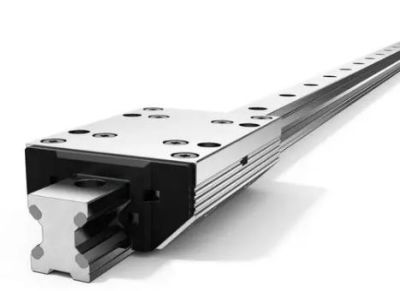

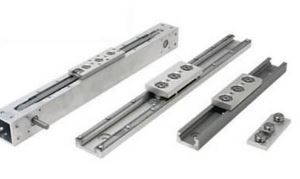

Système de guidage linéaire à roulements

Estimation de prix
Entre 500 et 20 000 euros
Ce système utilise des roulements à billes ou des rouleaux pour permettre le mouvement linéaire précis et fluide d'un chariot. Les roulements réduisent le frottement. Selon son niveau de performance :
  • Pour une capacité de charge légère (jusqu’à 100 kg), il faut entre 500 et 5 000 euros.
  • Pour une capacité de charge moyenne (100 à 1 tonne), il faut entre 2000 et 20 000 euros.
  • Pour une capacité de charge lourde (plus de 1 tonne), il faut plus de 20 000 euros.
Estimation de prix
Entre 500 et 20 000 euros
Ce système utilise des roulements à billes ou des rouleaux pour permettre le mouvement linéaire précis et fluide d'un chariot. Les roulements réduisent le frottement. Selon son niveau de performance :
  • Pour une capacité de charge légère (jusqu’à 100 kg), il faut entre 500 et 5 000 euros.
  • Pour une capacité de charge moyenne (100 à 1 tonne), il faut entre 2000 et 20 000 euros.
  • Pour une capacité de charge lourde (plus de 1 tonne), il faut plus de 20 000 euros.

Système de guidage linéaire magnétique

Estimation de prix
Entre 100 et 20 000 euros
Un système de guidage linéaire magnétique est composé de deux éléments principaux :
La piste est constituée d'un matériau ferromagnétique avec des aimants permanents incorporés ou une bobine électromagnétique. Le chariot est équipé de capteurs de position pour détecter la position du chariot par rapport à la piste. Ainsi :
  • Pour une capacité de charge légère (jusqu’à 100 kg), il faut entre 100 et 500 euros.
  • Pour une capacité de charge moyenne (100 kg à 1 tonne), il faut entre 500 et 20 000 euros.
  • Pour une capacité de charge lourde : plus de 1 tonne, il faut plus de 20 000 euros.

Comment choisir un système de guidage linéaire ?

Selon la taille et la capacité de charge

La capacité de charge détermine la quantité de poids ou de force que le système peut supporter en toute sécurité. Pour des applications nécessitant un encombrement réduit, des systèmes de guidage linéaire miniature peuvent être une option adaptée. Si la charge maximale est dépassée, le système risque de s'endommager, de se déformer ou de présenter des problèmes de sécurité. Une surcharge du système entraîne une usure prématurée, une perte de précision et une réduction de la durée de vie utile.

Selon la précision requise

Le niveau de précision d’un système de guidage linéaire fait de ce dispositif un système performant. Sa capacité à revenir exactement au même endroit à chaque cycle et à chaque utilisation aide à obtenir des résultats cohérents. À défaut, l’équipement manque de fournir les résultats escomptés en accentuant le besoin de retouches ou de révisions.

Selon la vitesse et l’accélération

Si le système est capable de fonctionner à des vitesses élevées, il augmente la productivité de l’application. Cette qualité permet de réduire le temps consacré au déplacement de matériaux et à la réalisation de tâches automatisées.

Selon la longueur de course

Il est essentiel de choisir un système dont la longueur de course est adaptée aux besoins spécifiques de l’application. Si la longueur de course est insuffisante, le système ne peut pas effectuer les mouvements nécessaires. Pourtant, une longueur de course excessive entraîne des coûts supplémentaires et une complexité inutile.

Selon le type de système

Le choix du type de système de guidage linéaire dépend de l’application et l’environnement où il opère.
Type de système de guidage linéaire
Utilisation
Avantages principaux
Inconvénients
Guidage linéaire à rouleaux Machines-outils
Imprimantes 3D
Équipements industriels
Capacité de charge élevée, faible frottement Sensibilité à la poussière, vitesse limitée
Guidage linéaire magnétique Machines de découpe laser
Systèmes de transport automatisés
Imprimantes grand format
Aucun contact, peu d’usure, grande précision Sensibilité aux interférences magnétiques
Guidage linéaire à câble Machine de mesure dimensionnelle
Robots industriels
Caméras de vision industrielles
Longues distances, rapidité, précision Compliqué à installer, risque d’oscillation
Guidage à roulements linéaires Applications légères et précises
Imprimantes de bureau
Dispositifs médicaux
Précis, faible frottement, polyvalent Moindre capacité de charge par rapport à certains autres types
Type de système de guidage linéaire
: Guidage linéaire à rouleaux
Utilisation
Machines-outils
Imprimantes 3D
Équipements industriels
Avantages principaux
Capacité de charge élevée, faible frottement
Inconvénients
Sensibilité à la poussière, vitesse limitée
Type de système de guidage linéaire
: Guidage linéaire magnétique
Utilisation
Machines de découpe laser
Systèmes de transport automatisés
Imprimantes grand format
Avantages principaux
Aucun contact, peu d’usure, grande précision
Inconvénients
Sensibilité aux interférences magnétiques
Type de système de guidage linéaire
: Guidage linéaire à câble
Utilisation
Machine de mesure dimensionnelle
Robots industriels
Caméras de vision industrielles
Avantages principaux
Longues distances, rapidité, précision
Inconvénients
Compliqué à installer, risque d’oscillation
Type de système de guidage linéaire
: Guidage à roulements linéaires
Utilisation
Applications légères et précises
Imprimantes de bureau
Dispositifs médicaux
Avantages principaux
Précis, faible frottement, polyvalent
Inconvénients
Moindre capacité de charge par rapport à certains autres types
