Temps de lecture estimé : 4min

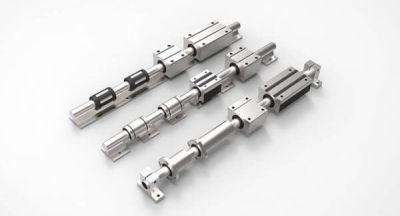

Un guidage linéaire est un équipement utilisé dans la construction de machines pour permettre un mouvement linéaire précis et contrôlé. Il assure le déplacement de produits ou d'une charge lourde dans différents secteurs dont l’usinage, la soudure, la peinture et la palettisation.

Ce dispositif se compose de deux pièces principales : une piste linéaire ou rail de guidage et un chariot qui se déplace le long de la piste pour permettre un déplacement sans ballottement.

Obtenez des devis pour un guidage linéaire

Qu’est-ce qu’un guidage linéaire ?

Un guidage linéaire est un dispositif mécanique permettant un mouvement linéaire d’un équipement le long d'une trajectoire rectiligne. Sa présence promet un positionnement stable, précis et répétable des objets. Ce qui est essentiel dans des domaines comme la fabrication de composants électroniques, la micromanipulation et la production automatisée.

Le guidage linéaire minimise la friction pour réaliser des mouvements fluides avec moins d'effort mécanique. Son utilisation assure non seulement une plus grande précision, mais surtout une plus longue durée de vie des composants mécaniques. En utilisant le guidage linéaire de précision, cela peut encore améliorer l'exactitude des mouvements. En fixant des robots aux chariots, par exemple, il est possible d’automatiser des tâches spécifiques nécessitant des mouvements linéaires précis grâce au système de guidage linéaire.

Voir tous nos systèmes de guidage linéaire

Vous êtes fournisseur de système de guidage linéaire ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Combien coûte un guidage linéaire ?

Estimation de prix

À partir de 50 euros

Il faut prévoir entre 50 et 5000 euros pour un guidage linéaire neuf selon sa taille :

Un modèle de petite taille et de faible de précision coûte de 50 à 500 euros.
Un modèle de taille moyenne avec une précision modérée vaut entre 500 et 5000 euros.
Un modèle de grande taille, haute précision et haute capacité de charge s’acquiert à plus de 5000 euros.

À quoi sert un guidage linéaire ?

Utilisé dans l’automatisation industrielle et la robotique, le guidage permet aux robots de se déplacer de manière précise et répétable. Ce qui est important pour des tâches comme l’assemblage, la peinture, l’inspection et la manipulation de matériels.

Le guidage linéaire offre une stabilité et un contrôle élevés lors du déplacement. Cette propriété est indispensable dans les applications où des mouvements brusques ou des vibrations doivent être évités. L'unité linéaire est un critère essentiel lors de l'évaluation d'un tel équipement, car elle influe sur sa précision et sa durabilité. Il minimise la friction entre le chariot et la piste, permettant ainsi des mouvements fluides et économes en énergie. Ce qui réduit l'usure des composants et prolonge la durée de vie du système.

Utilisation du guidage linéaire	Utilité du guidage linéaire	Longueur de course
Machines-outils	Usinage précis de pièces métalliques	100 mm à 500 mm
Automatisation	Déplacement précis de robots industriels	300 mm à 1000 mm
Robotique	Mouvement précis pour l’assemblage et la manipulation	100 mm à 1000 mm
Imprimantes 3D	Déplacement de la tête d’impression	150 mm à 500 mm
Équipement médical	Positionnement d’instruments médicaux	50 mm à 300 mm
Caméras stabilisées	Stabilisation des mouvements de la caméra	50 mm à 200 mm
Lignes de production	Transport pièces dans une ligne de production automatisée	300 à 1500 mm
Équipement d’ascenseur	Mouvement vertical dans des ascenseurs	En fonction de la hauteur à parcourir

Comment choisir un guidage linéaire ?

Le choix d'un guidage linéaire approprié dépend de plusieurs facteurs importants. Voici les étapes à respecter pour faire un choix avisé.

Sélectionner le type de guidage adapté

La première étape consiste à sélectionner le type de guidage linéaire approprié afin d’obtenir les performances souhaitées, comme la précision de positionnement, la répétabilité et la vitesse de déplacement. D’autant plus, les différents types de guidage ont des capacités de charge différentes et varient en termes de friction. Les guidages à billes, par exemple, offrent un niveau de friction relativement faible. Ils conviennent aux mouvements doux et économes en énergie. D’autant plus, pour des applications nécessitant une robustesse et une précision accrues, le guidage linéaire à rouleaux croisés est souvent privilégié.

Évaluer la précision requise

Cela permet de trouver le guidage linéaire qui peut répondre aux exigences de positionnement spécifiques du projet, évitant des erreurs coûteuses. Évaluer la précision requise garantit que le guidage linéaire sélectionné est adapté à la tâche. À défaut, l’application s’expose à des problèmes de performance et à des résultats décevants.

Considérer les accessoires et les options

Les accessoires comme les capteurs de position ou les systèmes de lubrification intégrés améliorent la précision et la durabilité du système. En évaluant ces éléments, les ingénieurs peuvent personnaliser le guidage linéaire pour répondre aux exigences particulières de leur application.

Déterminer la vitesse de fonctionnement

Dans certaines applications, il est essentiel que le système se déplace rapidement d'un point à un autre. C’est le cas des machines d’usinage CNC, des imprimantes 3D et des robots industriels. La grande vitesse est nécessaire pour maximiser la productivité.

Dans d'autres situations, la vitesse n'est pas la principale préoccupation, mais la capacité de charge l’est. C’est le cas des machines de découpe laser ou des presses hydrauliques.

Évaluer la capacité de charge

Si un guidage linéaire est utilisé au-delà de sa capacité de charge maximale, il peut se déformer ou s'user prématurément. Cela peut également affecter la précision du guidage linéaire. L’application de charge excessive provoque des déformations dans le système, ce qui entraîne des erreurs de positionnement.

Quel type de guidage linéaire choisir ?

Après avoir compris les critères de choix d’un guidage linéaire, il est possible de choisir le modèle adapté.

Types de guidage linéaire	Avantages	Inconvénients	Spécificités

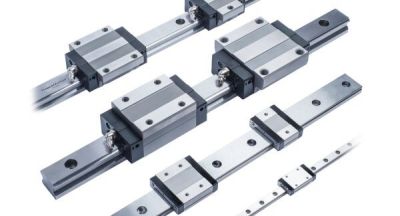

Rail de guidage linéaire	Précision élevée Capacité de charge élevée Faible frottement	Installation précise nécessaire Sensibilité à la contamination	Adapté aux applications exigeantes Mouvement linéaire fluide

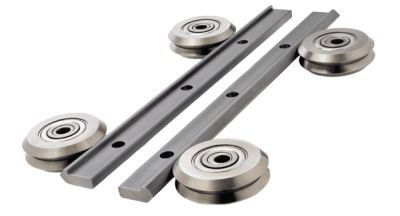

Guidage à rouleaux	Faible frottement Capacité de charge élevée	Moins précis que les rails de guidage Maintenance plus fréquente	Faible frottement Résistance à la contamination
Guidage à billes	Bonne précision Faible frottement	Capacité de charge limitée Sensibilité à la contamination
Guidage magnétique	Haute précision Pas de contact mécanique Adapté à différents environnements	Besoin d’une alimentation électrique constante Capacité de charge limitée	Pas de contact mécanique
Guidage à patins	Capacité de charge modérée	Sensibles à l’usure Moins précis que d’autres options	Adapté à des applications légères
Guidage à câbles	Flexibilité dans la conception Adapté aux mouvements longs Capacité de charge variable	Peu adapté aux applications nécessitant une grande précision Nécessite une maintenance régulière	Flexibilité dans la conception Capacité de charge variable Adapté aux mouvements longs

Types de guidage linéaire : Rail de guidage linéaire
Avantages	Précision élevée Capacité de charge élevée Faible frottement
Inconvénients	Installation précise nécessaire Sensibilité à la contamination
Spécificités	Adapté aux applications exigeantes Mouvement linéaire fluide

Types de guidage linéaire : Guidage à rouleaux
Avantages	Faible frottement Capacité de charge élevée
Inconvénients	Moins précis que les rails de guidage Maintenance plus fréquente
Spécificités	Faible frottement Résistance à la contamination

Types de guidage linéaire : Guidage à billes
Avantages	Bonne précision Faible frottement
Inconvénients	Capacité de charge limitée Sensibilité à la contamination
Spécificités

Types de guidage linéaire : Guidage magnétique
Avantages	Haute précision Pas de contact mécanique Adapté à différents environnements
Inconvénients	Besoin d’une alimentation électrique constante Capacité de charge limitée
Spécificités	Pas de contact mécanique

Types de guidage linéaire : Guidage à patins
Avantages	Capacité de charge modérée
Inconvénients	Sensibles à l’usure Moins précis que d’autres options
Spécificités	Adapté à des applications légères

Types de guidage linéaire : Guidage à câbles
Avantages	Flexibilité dans la conception Adapté aux mouvements longs Capacité de charge variable
Inconvénients	Peu adapté aux applications nécessitant une grande précision Nécessite une maintenance régulière
Spécificités	Flexibilité dans la conception Capacité de charge variable Adapté aux mouvements longs
