Combien coûte capteur de pression d'air comprimé ?

ESTIMATION DE PRIX

Entre 20 € et 300 €

Constaté par Arthur, conseiller chez HelloPro

Obtenir des devis gratuits

Sommaire

+

Le capteur de pression d’air comprimé sert à mesurer et à convertir une pression physique en signal électrique. Que ce soit mécanique ou hydraulique, cet appareil fournit toutes les informations se rapportant aux variations de la pression.

Quel est le prix d’un capteur de pression d’air comprimé ?

Estimation de prix

Entre 20 et 300 €

Obtenez devis capteur de pression d'air comprimé

Le prix d’un capteur de pression d’air comprimé oscille entre 20 et 300 €.

Le coût se fonde principalement :

Sur la performance du produit
Sur les différents modèles de capteurs de pression (absolue, relative, différentielle)
Sur son utilisation.

Voir tous nos capteur de pression d'air comprimé

Quels sont les différents types de capteurs de pression d’air comprimé ?

Un capteur de pression d’air comprimé utilise différents types de dispositifs, comme :

Les équipements industriels
Les systèmes pneumatiques ou hydrauliques
Les moteurs industriels
Les systèmes d’arrosage ou de refroidissement
La ventilation
Les pompes
Le chauffage
L’air conditionné.

À noter que le rôle d’un capteur de pression est de mesurer la déformation d’une membrane produite par une pression exercée dessus pour en déduire la valeur. Cette membrane dispose de deux faces dont la seconde va être aussi soumise à une autre pression résultant de ce procédé.

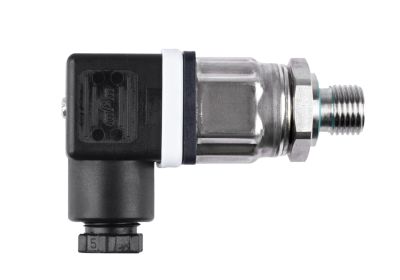

Le prix d’un capteur de pression d’air comprimé absolue

Estimation de prix

Entre 20 et 200€

Le prix d’un capteur de pression d’air comprimé absolue s’estime entre 20 et 200 €.

Dans un capteur de pression absolue, la deuxième face va être soumise au vide, la déformation obtenue concorde précisément à la pression évaluée.

Fabriqué en acier inoxydable, la lecture de pression va de 0 PSI (Pound-force/square Inch ou livres par pouce carré) minimum et 150 PSI maximum. Sa précision atteint ± 0,25%. Ce capteur dispose d’une sortie analogique de 0,5 à 4,5 V. Le temps de réponse de ce dispositif monte jusqu'à 2 ms. Le courant maximum supporté par ce modèle avoisine les 5 mA avec un temps d’alimentation de 4,75 à 5,35 V. La plage de température couverte varie entre +125°C au maximum et -40°C au minimum.

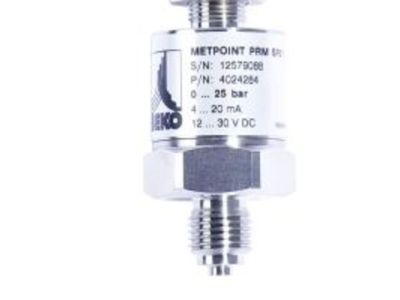

Le prix d’un capteur de pression d’air comprimé relative

Ce modèle de capteur de pression se commercialise entre 20 et 150 €.

Pour ce type de capteur, la deuxième membrane va être exposée à une pression atmosphérique. La déformation obtenue correspond par conséquent à la différence entre la pression environnante et la pression mesurée. Il peut évaluer la pression pour différents domaines :

Industriel (les circuits pneumatiques)
Médical (les lits pneumatiques, les tensiomètres ou les tensiomètres à air comprimé)
Le repérage de niveau d’eau des appareils électroménagers.

Le capteur de pression d’air comprimé relative s’équipe d’un amplificateur et d’un circuit de compensation qui vont assurer un degré de précision de mesure. La lecture de pression se situe entre 0 PSI et 200 PSI. Cet appareil possède une sortie amplifiée de 4 V. Il peut délivrer un temps de réponse de 3 ms.

Ce modèle peut endosser un courant de 10 mA au maximum avec une précision grimpant à ± 2,5 %. La température minimum de fonctionnement va de 0 °C à +70 °C maximum.

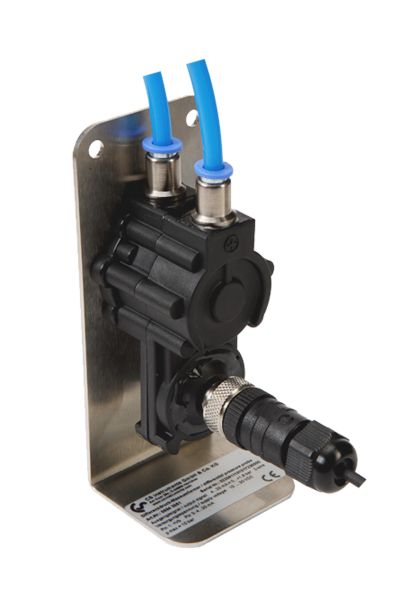

Le prix d’un capteur de pression d’air comprimé différentielle

Estimation de prix

Entre 20 et 250€

Le capteur de pression d’air comprimé différentielle coûte entre 20 et 250 €.

Quant à ce modèle de capteur, chaque face de la membrane dispose d’une entrée respective. Dans ce cas, la déformation provient de la différence entre les deux entrées. Ce dispositif possède un point de commutation qui peut être réglé par vis sans tête. Il s’adapte à toute sorte d’utilisation, comme :

À air comprimé
À émulsion d’huile
À huile hydraulique.

Le capteur de pression différentielle peut lire une pression minimum de 1 à 10 bars. Il s’équipe d’une sortie analogique de 4 à 20 mA avec deux autres sorties relais de 0,5 V. Le temps de réponse atteint 2 ms. Ce modèle peut soutenir un courant de 4 VA avec une précision de ± 1 pourcent (= 0,5 mbar) jusqu'à 750 mbars en situation extrême. Il couvre une température de - 10 °C au minimum et + 60 °C au maximum. Le boîtier fabriqué à partir de polycarbonate assure une étanchéité avec afficheur LED.

Comment choisir un capteur de pression d’air comprimé ?

Avant de choisir un capteur, il faut connaître le type de pression à mesurer. Une fois déterminé, plusieurs facteurs doivent aussi être tenus en compte :

La plage de mesure, qui doit correspondre à la plage de pression à mesurer. Les variations de pression éventuelles et les conditions normales nécessitent d’être vérifiées.
La température de fonctionnement, allant de -25 °C à + 100 °C. Si la mesure de pression se situe au-delà, il faut opter pour des capteurs résistant à des températures extrêmes.
L’ampleur des valeurs à évaluer.
La précision de la mesure, relative notamment à la marge d’erreur, plus cette dernière offre une mesure exacte, plus le prix du dispositif monte.
La constitution du fluide à mesurer. Certains composants peuvent être nocifs pour les éléments électroniques du capteur. Il faut alors choisir un dispositif éprouvant les agressions extérieures.
L’environnement d’utilisation. Le capteur de pression absolue s’utilise surtout dans la météorologie pour savoir la pression atmosphérique. Le capteur de pression différentielle se retrouve notamment en médecine pour jauger les mesures en génies respiratoire et climatique.
