Temps de lecture estimé : 10min
💡 L'essentiel à retenir :
- Une colonne aérienne OMR est un conteneur de point d'apport volontaire (PAV) installé en surface, qui remplace ou complète le porte-à -porte selon le maillage territorial choisi.
- Le choix entre aérien, semi-enterré et enterré repose sur les contraintes de sous-sol, l'emprise disponible, la capacité recherchée et l'organisation de la collecte (camion-grue).
- Les volumes courants se situent entre 1 et 5 m³, avec des configurations génériques possibles jusqu'à 10 m³.
- Le dimensionnement relie volume utile, fréquence de collecte et risque de débordement : ces trois paramètres restent variables selon le territoire.
- Le contrôle d'accès d'une colonnes aériennes ordures ménagères se spécifie avec des données concrètes : trappe 600 × 400 mm, sacs 60 L, ouverture typique 11 s réglable, batterie autonomie 3 ans (C0.5) et durée de vie 5 ans, option photovoltaïque, capacité > 150 000 badges.
- Un PAV en libre accès relève d'un équipement communal. En habitat collectif, une clôture ou un muret permet de privatiser l'usage tout en conservant l'accessibilité depuis la voirie pour la collecte.
Obtenez un devis pour un point d'apport volontaire
La colonne aérienne pour ordures ménagères résiduelles (OMR) s'impose dans de nombreuses opérations : rénovation urbaine, construction neuve, habitat collectif dense ou réorganisation de services de collecte. Pour une collectivité, l'enjeu de ce type de point d'apport volontaire est de réduire les coûts de tournée et les débordements. Pour un promoteur ou un aménageur, il s'agit de libérer les locaux poubelles tout en garantissant la collecte depuis la voirie.
Qu'est-ce qu'une colonne aérienne OMR dans un schéma PAV ?
PAV vs porte-Ã -porte
Le porte-à -porte (PAP) organise la collecte au domicile selon un calendrier. Le point d'apport volontaire (PAV) centralise les dépôts sur des points fixes : l'usager se déplace, le camion passe moins souvent et collecte un plus grand volume par arrêt.
Ce changement de logique modifie directement les tournées. La collecte PAV concentre les arrêts sur un nombre réduit de points. Le ratio arrêts/volume collecté s'améliore, mais la fréquence doit être calée pour éviter les débordements. Les repères de densité comprennent : un point pour 500 habitants ou un point à moins de 100 m du domicile, selon les configurations locales. Ces ratios restent variables selon le territoire.
La contrepartie pour l'usager est un déplacement jusqu'au point d'apport volontaire. L'acceptabilité dépend directement de la distance, de l'accessibilité et de la propreté du site.
Ce changement de logique modifie directement les tournées. La collecte PAV concentre les arrêts sur un nombre réduit de points. Le ratio arrêts/volume collecté s'améliore, mais la fréquence doit être calée pour éviter les débordements. Les repères de densité comprennent : un point pour 500 habitants ou un point à moins de 100 m du domicile, selon les configurations locales. Ces ratios restent variables selon le territoire.
La contrepartie pour l'usager est un déplacement jusqu'au point d'apport volontaire. L'acceptabilité dépend directement de la distance, de l'accessibilité et de la propreté du site.
Flux, repères couleur et règles de dépôt à cadrer
Les colonnes aériennes existent pour plusieurs flux. Les repères couleur observés dans les schémas PAV sont les suivants :
- Jaune : emballages, cartons, plastiques, métaux.
- Vert : verre (bouteilles et bocaux sans bouchon ni couvercle).
- Grenat : ordures ménagères résiduelles, en sacs fermés, 30 L maximum selon les règles locales décrites.

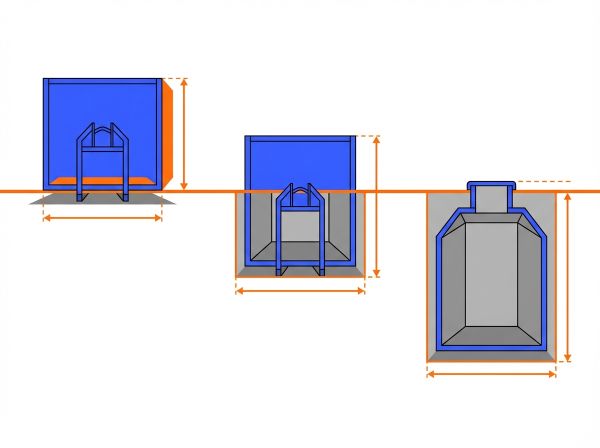

Quand choisir une colonne aérienne plutôt qu'un PAV enterré ou semi-enterré ?
Contraintes de travaux, emprise et sous-sol
Le choix d’une colonne aérienne s’impose lorsque les contraintes de travaux et de sous-sol sont limitées, contrairement à un PAV enterré ou à un conteneur semi-enterré qui nécessite des interventions lourdes. En effet, une colonne aérienne ne requiert aucun génie civil complexe, sauf éventuellement une dalle béton si le sol n’est pas stabilisé, et ne présente aucune contrainte liée aux réseaux souterrains ou à la nappe phréatique.
À l’inverse, les solutions enterrées impliquent des fouilles, du cuvelage béton et des vérifications approfondies des infrastructures existantes. En termes d’emprise, la colonne aérienne occupe une surface plus importante, mais elle reste pertinente dans les zones où l’espace est disponible. Ce type d’équipement de collecte des déchets offre ainsi une installation rapide, avec un délai court, tout en évitant les risques techniques liés au sous-sol.
| Critère | Colonne aérienne | Conteneur semi-enterré | Conteneur enterré |
|---|---|---|---|
| Travaux de génie civil | Aucun (dalle bétonnée si sol non stabilisé) | Fouille partielle + cuvelage béton | Fouille profonde + cuvelage béton |
| Contraintes sous-sol | Aucune | Vérification réseaux + nappe phréatique | Vérification réseaux + nappe + remontée d'eau |
| Emprise en surface | Importante | Réduite (60 % enterré selon exemple cité) | Très réduite (seule la borne est visible) |
| Intégration paysagère | Variable selon habillage | Bonne | Très bonne |
| Délai d'implantation | Court | Moyen | Long |
| Volume courant | 1 à 5 m³ | 3 à 5 m³ | 3 à 5 m³ |
| Collecte | Camion-grue (préhension Kinshofer/F90) | Camion-grue (crochet ou Kinshofer) | Grue + système de relevage dédié |
| Critère : Travaux de génie civil | |
|---|---|
| Colonne aérienne | Aucun (dalle bétonnée si sol non stabilisé) |
| Conteneur semi-enterré | Fouille partielle + cuvelage béton |
| Conteneur enterré | Fouille profonde + cuvelage béton |
| Critère : Contraintes sous-sol | |
|---|---|
| Colonne aérienne | Aucune |
| Conteneur semi-enterré | Vérification réseaux + nappe phréatique |
| Conteneur enterré | Vérification réseaux + nappe + remontée d'eau |
| Critère : Emprise en surface | |
|---|---|
| Colonne aérienne | Importante |
| Conteneur semi-enterré | Réduite (60 % enterré selon exemple cité) |
| Conteneur enterré | Très réduite (seule la borne est visible) |
| Critère : Intégration paysagère | |
|---|---|
| Colonne aérienne | Variable selon habillage |
| Conteneur semi-enterré | Bonne |
| Conteneur enterré | Très bonne |
| Critère : Délai d'implantation | |
|---|---|
| Colonne aérienne | Court |
| Conteneur semi-enterré | Moyen |
| Conteneur enterré | Long |
| Critère : Volume courant | |
|---|---|
| Colonne aérienne | 1 à 5 m³ |
| Conteneur semi-enterré | 3 à 5 m³ |
| Conteneur enterré | 3 à 5 m³ |
| Critère : Collecte | |
|---|---|
| Colonne aérienne | Camion-grue (préhension Kinshofer/F90) |
| Conteneur semi-enterré | Camion-grue (crochet ou Kinshofer) |
| Conteneur enterré | Grue + système de relevage dédié |
Capacité et usage du point d'apport volontaire
Les colonnes aériennes couvrent des volumes allant de 1 à 5 m³ selon les configurations. Des gammes génériques atteignent 10 m³ dans certains montages. Le volume doit être choisi en fonction du nombre d'usagers desservis et de la fréquence de collecte envisagée. Ces deux paramètres sont variables selon le territoire et le contexte d'habitat (collectif dense, résidentiel, zone mixte).
Comment dimensionner un PAV aérien OMR sur une opération ?
Volume utile, fréquence de collecte et risque de débordement
Le dimensionnement d'un point d'apport volontaire aérien repose sur un arbitrage entre deux risques : sous-dimensionner expose aux débordements et aux dépôts sauvages ; sur-dimensionner allonge inutilement les fréquences et peut nuire à la propreté (stagnation des déchets).
Les paramètres à renseigner sont variables :
Les paramètres à renseigner sont variables :
- La production journalière par habitant (densité, saisonnalité, comportements, performance du tri).
- La fréquence de collecte souhaitée (contrainte budgétaire vs risque de débordement).
- Le nombre d'usagers rattachés au point.

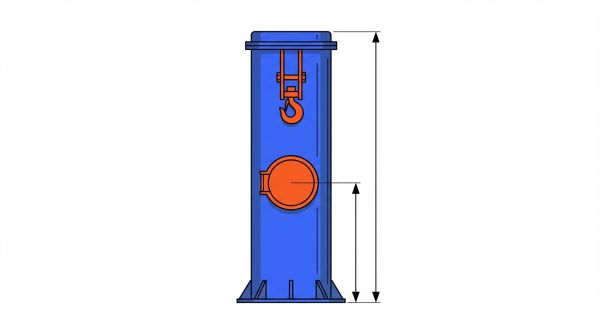

Exemple chiffré à réutiliser dans un CCTP
Pour illustrer le dimensionnement d’un PAV aérien OMR, un exemple chiffré peut être intégré directement dans un CCTP afin de cadrer précisément les exigences techniques. La fiche technique ci-dessous correspond à un modèle de colonne aérienne en PEHD injecté.
Une colonne aérienne ordures ménagères standard présente un volume utile de 3 m³ (3 000 L), avec une charge nominale de 1 200 kg, adaptée aux flux de déchets ménagers résiduels en zone urbaine. Ses dimensions typiques sont de 1 744 × 1 666 × 1 475 mm, avec une hauteur de dépôt de 1 155 mm garantissant l’accessibilité. La structure associe PEHD injecté et acier galvanisé pour la robustesse, avec un système de préhension Kinshofer ou F90 facilitant la collecte. Conforme EN 13071, ce point d’apport volontaire aérien est recyclable et constitue une base fiable de dimensionnement PAV aérien.
| Caractéristique | Valeur |
|---|---|
| Volume utile | 3 m³ (3 000 L) |
| Charge nominale | 1 200 kg |
| Poids à vide | 150 kg |
| Dimensions (L × P × H) | 1 744 × 1 666 × 1 475 mm |
| Hauteur de dépôt | 1 195 mm |
| Matériaux | PEHD injecté (coque) + acier galvanisé (structure et levage) |
| Préhension | Kinshofer ou F90 |
| Conformité | EN 13071 + marquage CE (Directive 2000/14/CE, 96 dB) |
| Recyclabilité | 100 % recyclable en fin de vie ; jusqu'à 77 % de matière recyclée à la fabrication |
Quels critères d'implantation et de gouvernance sécurisent le projet de PAV aérien ?
Implantation de la colonne aérienne, accessibilité, visibilité et maillage
Un point d'apport volontaire mal implanté génère des dépôts sauvages, des plaintes riverains et une sous-utilisation. Les critères à vérifier avant validation d'un emplacement sont les suivants :
- Accessibilité PMR : hauteur de dépôt à 1 195 mm sur le modèle de référence, accessible sans obstacle.
- Distance aux usagers : repère cité de 100 à 200 m maximum selon les sources ; à adapter au contexte urbain (impasses, habitat dispersé).
- Collectabilité depuis la voirie : l'accès camion-grue doit être possible en marche avant, avec une hauteur libre ≥ 4,20 m et une chaussée adaptée (PTAC jusqu'à 44 t selon le type de véhicule).
- Visibilité : le point doit être visible depuis l'espace public pour encourager l'usage et dissuader les abandons sauvages.
- Nuisances : prévoir la distance aux habitations pour les colonnes verre (bruit de chute), et un plan de nettoyage des abords dès l'implantation.
- Emprise au sol : sur un trottoir contraint, une colonne aérienne peut gêner la circulation piétonne. Vérifier l'emprise effective avant toute décision.
Règles de gestion et privatisation du PAV en habitat collectif
La gouvernance conditionne l'accès et la responsabilité d'exploitation.
Un PAV en libre accès sur l'espace public relève d'un équipement communal. La commune en assure la propriété et l'entretien. Tout usager peut déposer sans restriction.
En habitat collectif, il est possible de privatiser l'usage du conteneur d'apport volontaire (résidents uniquement) tout en conservant la collectabilité depuis la voirie. La solution retenue est généralement une clôture ou un muret délimitant l'espace du PAV, accessible par le camion-grue depuis la rue. Si un contrôle d'accès par badge est mis en place, la distribution et la gestion des badges doivent être organisées en amont (base d'usagers, support en cas de perte, renouvellement).
Un PAV en libre accès sur l'espace public relève d'un équipement communal. La commune en assure la propriété et l'entretien. Tout usager peut déposer sans restriction.
En habitat collectif, il est possible de privatiser l'usage du conteneur d'apport volontaire (résidents uniquement) tout en conservant la collectabilité depuis la voirie. La solution retenue est généralement une clôture ou un muret délimitant l'espace du PAV, accessible par le camion-grue depuis la rue. Si un contrôle d'accès par badge est mis en place, la distribution et la gestion des badges doivent être organisées en amont (base d'usagers, support en cas de perte, renouvellement).

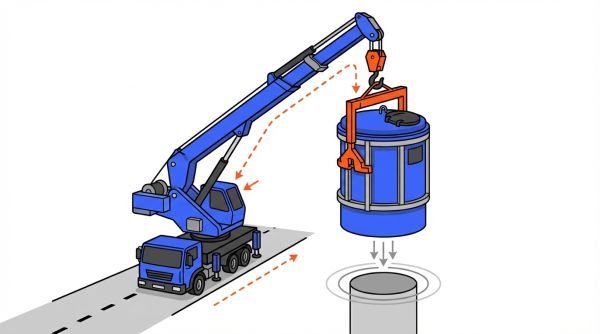

Comment organiser la collecte et la manutention des colonnes aériennes OMR ?
Les colonnes aériennes ordures ménagères sont collectées par camion-grue. La grue embarquée saisit la colonne via un système de préhension normalisé, la soulève et la bascule pour vider son contenu dans la benne.
Deux systèmes de préhension sont compatibles avec le modèle de référence :
Deux systèmes de préhension sont compatibles avec le modèle de référence :
- Kinshofer (ou "champignon Kinshofer") : mécanisme à prise centrale, compact, permettant une collecte par un seul opérateur avec fin de course automatique.
- F90 : système à double crochet latéral, courant sur de nombreuses colonnes du marché.
La chaussée doit supporter des PTAC jusqu'à 44 t pour certains véhicules de collecte PAV. La hauteur libre aérienne doit être ≥ 4,20 m. La collecte doit s'effectuer en marche avant sans gêner les sorties de virage ou les circulations piétonnes.
Quelles options pour la redevance incitative et le contrôle d'accès OMR ?

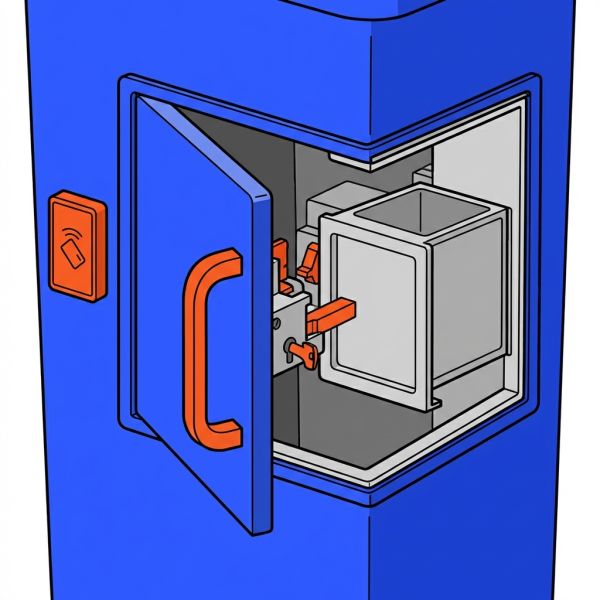

Spécifications fonctionnelles de la trappe et du dépôt
Le contrôle d'accès sur les colonnes aériennes OMR repose sur une trappe unique avec les caractéristiques suivantes :
- Dimensions de la trappe : 600 × 400 mm, pour des sacs de 60 L maximum.
- Tunnel d'accès intégré pour déterminer le volume des sacs acceptés et limiter les apports inadaptés.
- Hauteur : du sol jusqu'au bas des ouïes à 1,30 m.
- Durée d'ouverture typique : 11 secondes, réglable à distance (exemple : ajustement pour les personnes âgées).
- Prévention des dépôts multiples : après détection de l'ouverture du tambour, un nouveau dépôt sans badgeage est rendu impossible pour garantir un usage à la fois.
Composants, énergie et capacité de gestion des usagers
Le système de contrôle d'accès comprend quatre composants standards : boîtier, batterie, serrure (électro-aimant ou servomoteur) et gâche (acier ou polycarbonate).
Les caractéristiques énergétiques à spécifier dans le CCTP :
Ces prérequis ont des implications directes en exploitation : constitution d'une base d'usagers, distribution des badges, support en cas de perte ou de dysfonctionnement, gestion des badges des déménagements. Ces points doivent être cadrés avant déploiement.
Les caractéristiques énergétiques à spécifier dans le CCTP :
- Autonomie de la batterie : 3 ans (en régime C0.5).
- Durée de vie : 5 ans.
- Option photovoltaïque disponible pour étendre l'autonomie sans intervention terrain.
Ces prérequis ont des implications directes en exploitation : constitution d'une base d'usagers, distribution des badges, support en cas de perte ou de dysfonctionnement, gestion des badges des déménagements. Ces points doivent être cadrés avant déploiement.
Que couvrent les points d'apport volontaires connectés ?

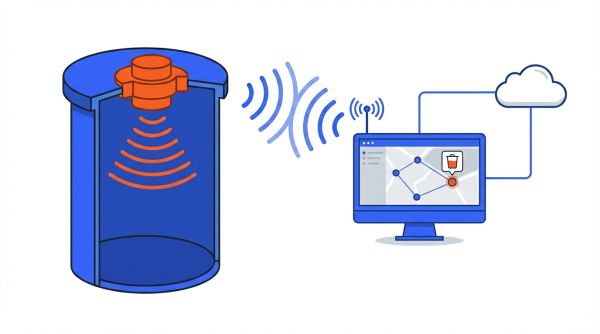

Capteurs de niveau, optimisation des tournées et alertes débordement
Une borne d'apport volontaire connectée embarque une sonde de mesure du niveau de remplissage. Les données sont transmises vers une plateforme de supervision consultable à distance.
La logique opérationnelle : collecter selon le besoin réel plutôt qu'à fréquence fixe. Des alertes de saturation sont déclenchées lorsque des seuils prédéfinis sont atteints (généralement entre 50 % et 70 % selon les pratiques terrain). Ces seuils s'ajustent selon la localisation (zone commerciale, quartier résidentiel), la saisonnalité et le rythme de remplissage observé.
Les plateformes de supervision offrent généralement : tableaux de bord du parc, planification de tournées, reporting des levées et gestion des alertes. La technologie de capteur impacte la fiabilité : les sondes à ultrasons offrent de meilleures performances que les capteurs optiques/infrarouges, qui peuvent générer des faux positifs (carton volumineux détecté comme "plein").
L'optimisation des tournées reste un affinage plutôt qu'une refonte totale : le trafic, le temps de traitement par site et les contraintes de voirie pèsent aussi sur les itinéraires.
Identification et suivi d'exploitation du point d'apport volontaire aérien
Chaque colonne d'apport volontaire dispose d'un code-barres ou d'un numéro unique permettant de tracer les levées, de gérer les demandes de collecte et d'enregistrer les incidents. Ce suivi permet d'alimenter des rapports d'activité, d'ajuster les fréquences et de justifier les coûts devant les élus ou les syndics.
Dans un dispositif de redevance incitative (RI), la fiabilité des données d'usage est un prérequis : elles constituent la base de toute facturation à l'apport.
Dans un dispositif de redevance incitative (RI), la fiabilité des données d'usage est un prérequis : elles constituent la base de toute facturation à l'apport.
FAQ
Colonne aérienne ou semi-enterrée : quels critères décident ?
Le sous-sol est le premier facteur. Si les réseaux ou la nappe phréatique empêchent la fouille, la colonne aérienne s'impose. Si l'intégration paysagère est prioritaire et que le génie civil est accessible, le semi-enterré est préférable. Le délai de chantier et le budget de travaux pèsent aussi dans la décision.
Quel volume choisir entre 2 et 5 m³ et comment caler la fréquence de collecte ?
Le volume résulte du croisement entre la production estimée par usager, le nombre d'usagers rattachés au point et la fréquence de collecte souhaitée. Il n'existe pas de ratio universel : un volume de 3 m³ peut convenir pour 150 à 300 personnes selon la production locale et la fréquence hebdomadaire ou bihebdomadaire.
Quelles contraintes de voirie pour un camion-grue ?
La chaussée doit supporter un PTAC jusqu'à 44 t. La hauteur libre aérienne doit être ≥ 4,20 m. La collecte s'effectue en marche avant. La zone de manœuvre ne doit pas gêner le stationnement ni les circulations piétonnes ou PMR.
Contrôle d'accès d'une borne d'apport volontaire : quels prérequis avant de déployer ?
Constituer la base d'usagers (adresses, contacts), organiser la distribution des badges physiques ou la création des badges numériques, prévoir un support (perte, dysfonctionnement), et cadrer la gestion des départs/arrivées. La batterie autonome (3 ans, C0.5) limite les interventions terrain. L'option photovoltaïque est recommandée sur des points isolés ou difficiles d'accès.
PAV connecté : que mesurent les capteurs et comment exploiter les données ?
Les capteurs mesurent le taux de remplissage en temps réel. Les données remontent vers une plateforme de supervision qui génère des alertes à seuil (50 à 70 % selon paramétrage) et permet de planifier les tournées selon le besoin réel. Les capteurs à ultrasons offrent une meilleure fiabilité que les capteurs optiques. Les données alimentent aussi le reporting et, dans un dispositif RI, la base de traçabilité des levées.
Quelles normes pour une colonne aérienne ?
La norme de référence est NF EN 13071-1:2019. Elle couvre les exigences générales, les méthodes d'essai, la sécurité, l'installation, la maintenance et le marquage. Le marquage CE selon la Directive 2000/14/CE et le niveau sonore déclaré (96 dB) sont également à exiger au CCTP.
Comment limiter les dépôts sauvages et les débordements des conteneurs d'apport volontaire ?
Les dépôts sauvages résultent généralement d'un point saturé, mal entretenu ou insuffisamment visible. Les leviers sont : dimensionnement adapté au flux réel, fréquence de collecte ajustée, capteur de remplissage pour anticiper les saturations, plan de nettoyage régulier des abords, contrôle d'accès sur le flux OMR et signalétique claire.
Comment privatiser un PAV en résidence tout en restant collectable ?
Une clôture ou un muret délimite l'espace du PAV, réservant l'accès aux résidents. L'ouverture côté voirie reste accessible au camion-grue. Si un badge est mis en place pour les résidents, la gouvernance (qui distribue, qui gère la base) doit être définie entre le promoteur, le syndic et la collectivité dès la phase de conception du projet.
