Cabine de peinture : infrarouge ou étuvage ?

Comment fonctionne le séchage infrarouge en cabine de peinture ?
Comment fonctionne l'étuvage à air chaud en carrosserie ?
Quels temps de séchage comparer entre infrarouge et air chaud ?
Quelle consommation énergétique pour chaque technologie de séchage ?
Quelle qualité de finition et compatibilité des peintures obtenir ?
Quels coûts d'investissement et d'exploitation prévoir pour le séchage ?
Quelles précautions de sécurité respecter pour sécher la peinture ?
Quelle technologie de séchage peinture choisir selon le profil d'atelier ?

💡 L'essentiel à retenir :

Le séchage infrarouge peinture convient aux retouches localisées et aux petites pièces, avec un temps de séchage de 10 à 15 minutes.
L'étuvage carrosserie reste la référence pour un véhicule complet grâce à une cuisson homogène de 30 à 45 minutes à 60 à 70 °C.
Le rendement atteint 50 à 60 % pour l'infrarouge, contre environ 5 % pour l'étuvage à air chaud.
L'étuvage air chaud consomme environ 100 kWh de combustible et 10 kWh d'électricité par cycle de séchage.
Un sécheur infrarouge mobile coûte de 200 à 1 300 euros selon le nombre de lampes, tandis qu'une arche peut atteindre 25 000 euros.
Les deux procédés exigent un flash off, un renouvellement d'air et une analyse ATEX avec document DRPCE et zones 2 ou 22.

Le choix entre séchage infrarouge peinture et étuvage à air chaud pour les cabines de peinture dépend du périmètre de travail. Pour une retouche localisée ou une petite pièce, le séchage infrarouge apporte un temps de séchage de 10 à 15 minutes et un rendement de 50 à 60 %. Pour un véhicule complet, l'étuvage à air chaud reste la solution de référence avec 30 à 45 minutes de cuisson à 60 à 70 °C.

Obtenez un devis pour une cabine de peinture

Comment fonctionne le séchage infrarouge en cabine de peinture ?

Principe du rayonnement et choix des ondes

Le séchage infrarouge peinture repose sur un transfert par rayonnement. Les lampes halogènes à quartz émettent une énergie absorbée directement par le film de peinture et par le support. L'air ambiant de la cabine n'est pas chauffé. La montée en température est instantanée et ne demande aucun préchauffage. Le séchage s'engage du support vers la surface dans la majorité des descriptions, sans former de peau en surface. Les ondes courtes se sont imposées face aux ondes moyennes pour leur fiabilité, leur longévité et leur rendement.

Le rayonnement transfère 50 à 60 % de l'énergie vers le support.
Le séchage infrarouge ne chauffe pas le volume d'air de la cabine.
Les ondes courtes offrent une montée rapide et un meilleur rendement.

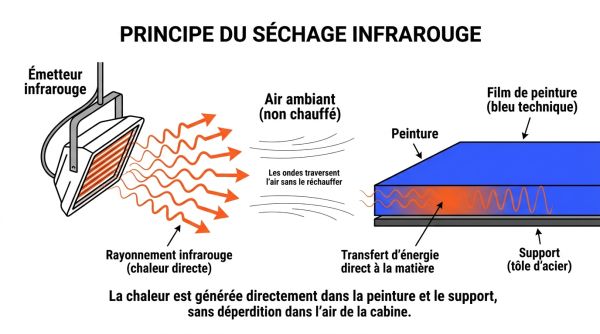

Schéma du rayonnement infrarouge sur la peinture

Paramètres de réglage et modes de chauffe

La distance de travail se situe entre 40 et 60 cm. La température de consigne va de 40 à 100 °C sur les sécheurs mobiles et peut atteindre 140 °C sur les systèmes catalytiques. Les minuteries couvrent de 0 à 99 minutes selon les modèles. La puissance se règle de 0 à 100 %. Deux modes de chauffe structurent les cycles.

Le mode PULSE gère le pré-séchage et l'évaporation des solvants.
Le mode ROUTINE assure le séchage continu et le durcissement.
Les programmes préétablis couvrent les mastics, laques, vernis et les supports tôle, plastique, aluminium.

Voir notre cabine de peinture

Configurations matérielles et puissances disponibles

Le marché va du sécheur mobile à une, deux ou trois lampes jusqu'aux arches sur rails. Les puissances s'échelonnent de 600 à 6 000 W. Les zones de chauffe typiques vont de 800 × 450 mm à 1 200 × 1 000 mm. L'alimentation est généralement en 220 à 240 V. Les lampes halogènes quartz annoncent une durée de vie de 5 000 à 7 000 heures.

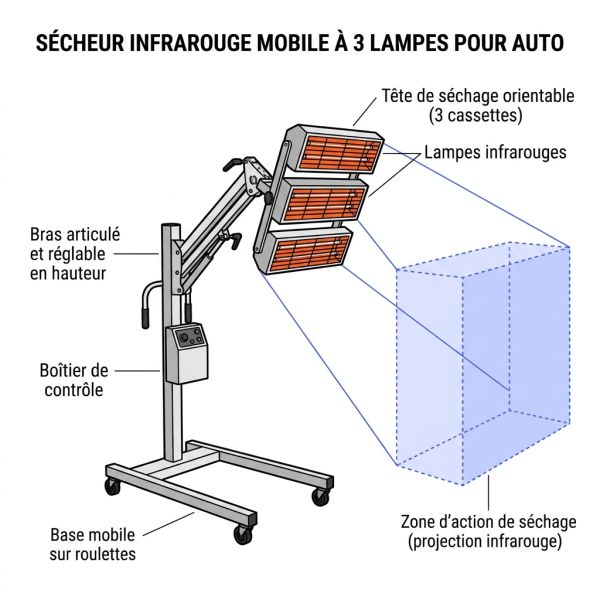

Sécheur infrarouge mobile à 3 lampes pour auto

Configuration	Puissance	Zone de séchage	Usage principal
1 lampe	1 000 à 1 100 W	800 × 450 mm	Retouche localisée et petites pièces
2 lampes	2 000 à 2 200 W	800 × 800 mm	Aile, portière, demi-panneau
3 lampes	3 000 à 3 300 W	1 200 × 1 000 mm	Capot, hayon, panneau complet
Arche ou portique	6 000 W et plus	surface étendue	Cabine de peinture ou poste fixe

Configuration : 1 lampe
Puissance	1 000 à 1 100 W
Zone de séchage	800 × 450 mm
Usage principal	Retouche localisée et petites pièces

Configuration : 2 lampes
Puissance	2 000 à 2 200 W
Zone de séchage	800 × 800 mm
Usage principal	Aile, portière, demi-panneau

Configuration : 3 lampes
Puissance	3 000 à 3 300 W
Zone de séchage	1 200 × 1 000 mm
Usage principal	Capot, hayon, panneau complet

Configuration : Arche ou portique
Puissance	6 000 W et plus
Zone de séchage	surface étendue
Usage principal	Cabine de peinture ou poste fixe

Vous êtes fournisseur de cabines de peinture ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Comment fonctionne l'étuvage à air chaud en carrosserie ?

Principe de convection et consignes thermiques

L'étuvage carrosserie repose sur la convection. L'énergie chauffe d'abord tout le volume d'air de la cabine, puis cet air chauffe la pièce par contact. La consigne se situe à 60 à 70 °C pour le séchage et peut monter à 80 °C sur les générateurs haute température. Une phase de préchauffage est nécessaire avant d'atteindre la température. Le refroidissement s'ajoute en fin de cycle. La chauffe s'applique au volume complet, quelle que soit la surface peinte.

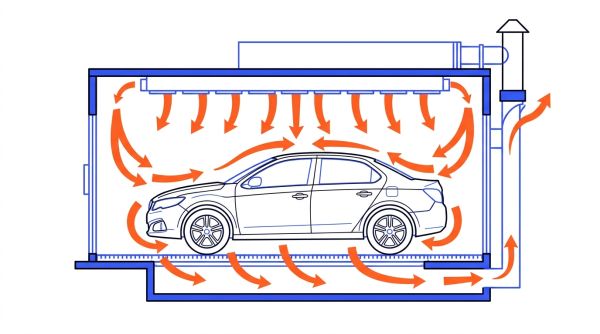

Fonctionnement de l'étuvage à air chaud en cabine

Postes de consommation et pertes thermiques

Le rendement de l'étuvage à air chaud reste de l'ordre de 5 %. L'essentiel de l'énergie chauffe l'air et les parois. La consommation énergétique d’une cabine de peinture atteint environ 100 kWh de combustible et 10 kWh d'électricité par cycle. Le renouvellement d'air obligatoire évacue les solvants et provoque des déperditions. Le chauffage de l'air est le principal poste de consommation.

Le chauffage de l'air représente environ 55 000 kWh par an.
La ventilation représente environ 10 % de l'énergie, avec des débits de l'ordre de 32 000 m³/h.
L'éclairage peut être optimisé par un passage en LED.

Leviers d'économie pour une étuve air chaud

Plusieurs équipements réduisent la facture énergétique d'une étuve à air chaud. L'échangeur air/air préchauffe l'air entrant avec l'air sortant. Le fonctionnement en circuit fermé pendant la cuisson conserve la chaleur. Les brûleurs à veine d'air diminuent la consommation de gaz jusqu'à 50 %. Une régulation PID stabilise la température sans dépassement.

L'échangeur air/air récupère la chaleur de l'air extrait.
La régulation PID évite les surchauffes inutiles.
Les cabines basse consommation cumulent des gains jusqu'à 30 %.

Quels temps de séchage comparer entre infrarouge et air chaud ?

Temps de séchage de l'étuvage à air chaud

Le temps de séchage peinture automobile en étuve est de 30 à 45 minutes pour un véhicule complet à 60 à 70 °C. Certains systèmes à air chaud exigent de 45 minutes à 4 heures selon leur conception. La montée en température et le refroidissement allongent le cycle total. Sans cuisson, le séchage avant emballage prend une nuit entière. Une remise en peinture demande au moins 4 heures. Les vernis classiques atteignent leur séchage complet en 12 à 24 heures.

Temps de séchage des lampes infrarouges

Le séchage infrarouge réduit fortement ces délais. Une zone ou un élément sèche en 10 à 15 minutes. En séchage focalisé, le temps tombe à 2 à 6 minutes. Un cycle complet sur rack demande 10 à 20 minutes. Les ondes courtes récentes ramènent le séchage de 45 minutes à 10 minutes en moyenne. Après le cycle, le refroidissement est bref et la pièce devient manipulable rapidement.

Le séchage focalisé dure 2 à 6 minutes.
Le séchage d'un élément complet dure 10 à 15 minutes.
Le rack complet demande 10 à 20 minutes.

Degrés de séchage et mise en service

Le sec au toucher, le hors poussière, le sec à cœur et la dureté maximale correspondent à des seuils différents. Le sec à cœur permet la manipulation et le remontage. La dureté maximale s'acquiert plusieurs jours après la sortie de cabine. Un délai de 24 à 48 heures reste nécessaire avant polissage intensif, lavage aux rouleaux ou pose d'adhésifs. Les vernis rapides réduisent la mise en service à 60 à 90 minutes sans cuisson.

Degré de séchage	Air chaud	Infrarouge
Sec au toucher	après cycle	quelques minutes
Hors poussière	en sortie de cabine	en sortie de cycle
Sec à cœur	30 à 45 minutes	10 à 15 minutes
Dureté maximale	plusieurs jours	plusieurs jours

Quelle consommation énergétique pour chaque technologie de séchage ?

Rendement et ciblage de l'infrarouge

La comparaison énergétique entre séchage infrarouge peinture et séchage peinture air chaud repose sur le rendement. L'infrarouge cible uniquement la zone à traiter. L'énergie est absorbée à 50 à 60 % par le support et le film. L'allumage est instantané et ne demande pas de montée en température de l'air. La consommation se trouve divisée par 3 à 5 selon la surface traitée.

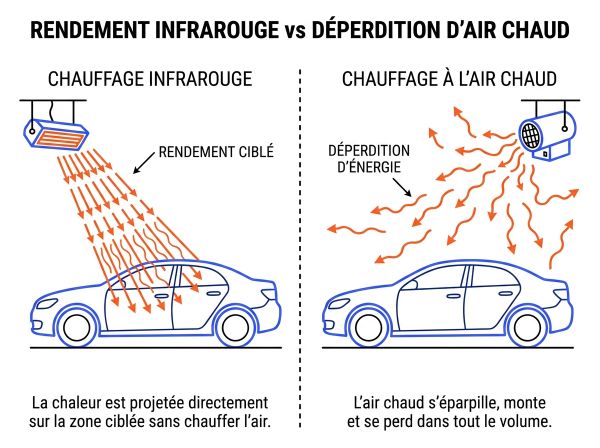

Comparaison rendement infrarouge vs air chaud

Pertes de l'étuvage à air chaud

L'étuvage peinture présente un rendement de l'ordre de 5 %. L'air chauffe tout le volume, y compris les zones non peintes. Le renouvellement d'air pour évacuer les solvants accentue les pertes. Le préchauffage consomme avant même que la pièce ne sèche. Un cycle mobilise environ 100 kWh de combustible et 10 kWh d'électricité.

Arbitrage du coût du kWh et facture globale

L'étuve fonctionne souvent au gaz ou au fioul, dont le coût au kWh est inférieur à l'électricité. Le séchage infrarouge utilise l'électricité. Malgré cet écart, le ciblage et le gain de temps compensent la facture globale sur les petites surfaces. Les fourchettes d'économie de 50 à 80 % portent sur des périmètres distincts et ne s'additionnent pas.

Critère	Air chaud	Infrarouge
Rendement	environ 5 %	50 à 60 %
Énergie par cycle	100 kWh et 10 kWh	divisée par 3 à 5
Ciblage	volume complet	zone traitée uniquement
Économie annoncée	non applicable	50 à 80 % selon le périmètre

Quelle qualité de finition et compatibilité des peintures obtenir ?

Impact du séchage sur les défauts de surface

Le rayonnement infrarouge laisse les solvants s'échapper sans former de peau en surface. Ce mécanisme limite les cloques, les pustules et les piqûres. L'air n'étant pas fortement brassé, le risque de contamination particulaire diminue. Les lampes à double enveloppe protègent le film en cas de rupture.

Compatibilité des produits avec l'infrarouge

Le séchage infrarouge couvre l'ensemble de la chaîne de réparation. Les apprêts, primaires, mastics, bases solvantées et hydrosolubles, vernis et laques polyuréthanes ou acryliques réagissent au rayonnement. Les apprêts et les bases sèchent généralement sans cuisson, sauf température très basse. Les produits polymérisant aux UVA relèvent d'une filière distincte.

Les mastics et apprêts accélèrent leur évaporation sous infrarouge.
Les bases à l'eau demandent une phase d'évaporation spécifique.
Les vernis et laques durcissent à cœur plus rapidement.

Flash off et renouvellement d'air avant cuisson

Le flash off reste obligatoire avant toute cuisson, sous infrarouge comme à 60 à 70 °C. Sans cette phase, les solvants restent piégés et provoquent des microbulles. Les bases à l'eau nécessitent une évaporation distincte gérée par le mode PULSE. L'air doit être renouvelé pendant le cycle pour préserver la brillance.

Quels coûts d'investissement et d'exploitation prévoir pour le séchage ?

Prix des sécheurs infrarouges

Le coût d'un sécheur infrarouge dépend du nombre de lampes et de l'intégration. Un mobile à une lampe coûte de 200 à 400 euros. Un modèle à deux lampes se situe entre 300 et 800 euros. Une version à trois lampes atteint de 600 à 1 300 euros. Une arche ou un portique monte jusqu'à 25 000 euros. Une installation de grande taille dépasse 100 000 euros. Le remplacement des lampes représente un coût récurrent, avec des tubes de rechange de 40 à 130 euros.

Configuration	Prix indicatif	Usage
1 lampe	200 à 400 €	retouche localisée
2 lampes	300 à 800 €	aile ou portière
3 lampes	600 à 1 300 €	capot ou hayon
Arche ou portique	jusqu'à 25 000 €	poste fixe en cabine

Coûts d'une étuve à air chaud

Une installation d'étuvage comprend généralement un générateur thermique, des ventilateurs, des conduits et un système de régulation. Son prix dépend notamment :

De la taille de la cabine et des pièces traitées.
De la puissance thermique nécessaire.
De la source d'énergie : gaz, électricité ou autre solution compatible.
Du système de ventilation et de récupération de chaleur.
Des dispositifs de commande et de sécurité.

Le coût d'un générateur d'air chaud seul ne représente pas celui d'une cabine complète. Le remplacement ou l'intégration d'un système d'étuvage nécessite donc une estimation adaptée à l'installation existante.

Quelles précautions de sécurité respecter pour sécher la peinture ?

Le zonage ATEX et la ventilation

Les solvants et certaines peintures peuvent générer des vapeurs inflammables. L'employeur doit évaluer les risques et déterminer les zones susceptibles de présenter une atmosphère explosive. Cette évaluation est formalisée dans le document relatif à la protection contre les explosions (DRPCE) lorsque les dispositions ATEX s'appliquent. Les équipements de séchage doivent être compatibles avec le zonage réel. Leur fonctionnement ne doit pas compromettre les dispositifs de ventilation et de mise en sécurité de la cabine.

Les normes et obligations applicables

Plusieurs textes peuvent concerner les installations :

NF EN 16985 : sécurité des cabines d'application par pulvérisation.
NF EN 1539 : sécurité des fours et séchoirs dégageant des substances inflammables, dans son domaine d'application.
Directive 1999/92/CE : protection des travailleurs contre les atmosphères explosives.
Directive 2014/34/UE : appareils destinés aux atmosphères explosibles.
Réglementation ICPE : prescriptions applicables selon l'activité et le régime de l'installation.

Les obligations légales et environnementales des cabines de peinture doivent être vérifiées avant toute modification du procédé. La ventilation, les asservissements et les équipements de protection restent indispensables, quel que soit le mode de séchage.

Quelle technologie de séchage peinture choisir selon le profil d'atelier ?

Critère	Séchage infrarouge	Étuvage à air chaud
Principe	Rayonnement ciblé	Convection
Application privilégiée	Retouches et panneaux	Véhicules complets
Temps de chauffe	Rapide et localisé	Montée en température du volume
Énergie	Adaptée aux petites surfaces	Adaptée au traitement global
Investissement	Quelques centaines d'euros pour un mobile, davantage pour les installations intégrées	Selon la cabine et le système thermique
Maintenance	Lampes, émetteurs, régulation	Générateur, ventilation, filtres, régulation
Principale contrainte	Zones masquées, positionnement	Chauffage du volume d'air
Usage recommandé	Retouches et traitement localisé	Peinture complète et grandes pièces

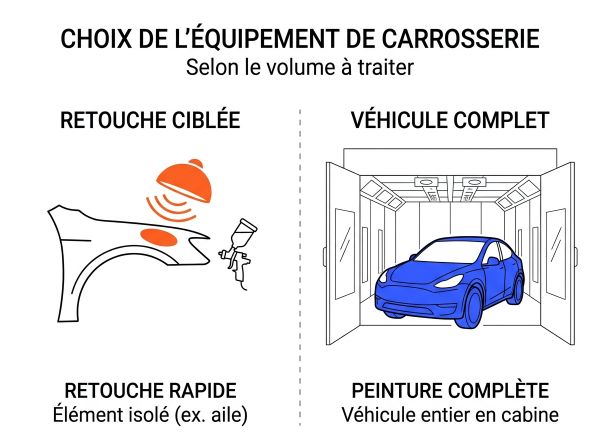

Le choix selon le profil de l'atelier

Pour les ateliers de retouches automobiles, le séchage infrarouge mobile est particulièrement adapté. Il permet de traiter une aile, une portière ou un petit élément sans mobiliser systématiquement tout le système d'étuvage.
Pour les ateliers de peinture complète, l'air chaud reste une solution courante. Il convient au chauffage de véhicules entiers et aux pièces présentant des formes complexes.
Pour les ateliers industriels à forte cadence, une installation infrarouge sur rails ou automatisée peut être envisagée. Le choix dépend du procédé, de la géométrie des pièces et de la capacité de production.

Les solutions combinées infrarouge et convection

Les deux technologies peuvent être complémentaires. Un système infrarouge peut accélérer certaines étapes de chauffe localisée, tandis que la convection assure le traitement des zones moins exposées au rayonnement. Une installation mixte peut présenter un intérêt pour :

Les pièces industrielles à géométrie complexe.
Les lignes de peinture à plusieurs étapes.
Les ateliers alternant retouches et peinture complète.
Les traitements nécessitant un chauffage ciblé puis global.

Pour un atelier déjà équipé, l'intégration d'un système de séchage infrarouge dans une cabine de peinture nécessite de vérifier la ventilation, l'alimentation électrique et les dispositifs de sécurité. Le choix doit être validé en fonction du revêtement et des équipements existants.
