💡 L'essentiel à retenir :

Un tunnel de lavage pour bacs et caisses se dimensionne sur la cadence horaire de pointe en bacs par heure, jamais sur la moyenne journalière.
Les machines compactes traitent de 80 à 150 bacs par heure, les modèles industriels standards de 150 à 1 500 bacs par heure, et les lignes haute cadence dépassent 1 500 bacs par heure.
La conversion de 10 à 15 bacs par minute correspond à 600 à 900 bacs par heure, donnée clé pour éviter un sous-dimensionnement.
Un tunnel de lavage industriel avec recirculation d'eau réutilise jusqu'à 70 % de l'eau de rinçage et réduit une consommation continue de 10 L/min.
L'investissement d'entrée de gamme démarre autour de 40 000 €, hors options d'automatisation et de séchage.
Le débit utile dépend du format des caisses, du niveau de salissure et de l'automatisation amont et aval.

La cadence horaire de pointe détermine la longueur du tunnel de lavage industriel, la puissance de pompage et le niveau d'automatisation. Exprimer le besoin en bacs par heure, avec une marge pour les pics saisonniers, évite les goulots d'étranglement. Les familles de machines se répartissent de 80 bacs par heure à plus de 1 500 bacs par heure. La méthode de calcul et les critères croisés suivants guident la sélection d'un laveur de bacs et caisses.

Obtenez des devis pour des tunnels et lignes de lavage industriel

Comment fonctionne un tunnel de lavage pour bacs et caisses ?

Le lavage industriel en continu fait défiler les contenants sur un convoyeur à travers plusieurs zones successives. Le débit résulte de la vitesse du convoyeur rapportée à l'espacement des contenants. Un variateur de fréquence ajuste cette vitesse selon le niveau de salissure.

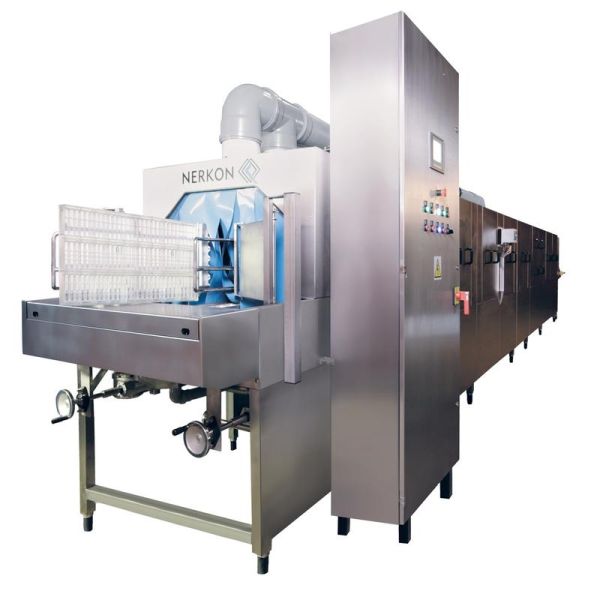

Tunnel de lavage multiformat pour emballages et moules

Zones de prélavage, lavage, rinçage et séchage du tunnel

Les zones s'enchaînent sans rupture dans un tunnel de lavage pour caisses. Le prélavage élimine les résidus grossiers. Le lavage applique le détergent avec action mécanique. Le rinçage final garantit l'hygiène. Le séchage optionnel évacue l'eau résiduelle.

Prélavage à eau froide ou tiède pour décoller les protéines.
Lavage principal de 40 à 70 °C avec action mécanique.
Rinçage final de 70 à 90 °C pour l'hygiène.
Séchage par soufflage ou air chaud en sortie.

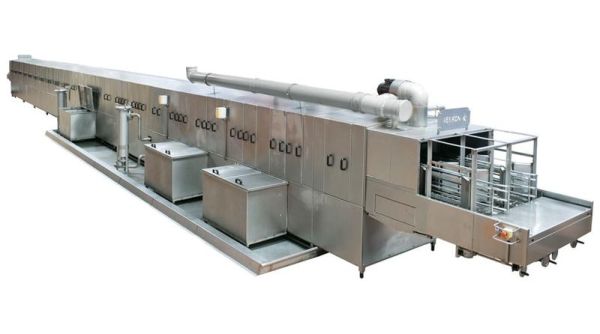

Convoyage des contenants et réglage de vitesse d'avance

Les convoyeurs à chaîne à taquets, tapis modulaire ou rouleaux assurent l'avance dans un tunnel de lavage industriel. La vitesse de défilement courante se situe entre 2 et 5 m/min. Le variateur permet d'ajuster ce paramètre selon la salissure.

Modules de séchage et de soufflage haute pression

Un module de soufflage haute pression chasse l'eau résiduelle. Un tunnel de séchage thermique garantit un séchage intégral avant stockage ou conditionnement. Le taux de séchage dépend de la cadence et des contenants.

Fonctionnement continu, cadence variable et variateur de fréquence

Le mode continu s'oppose à la cabine de lavage par cycles, réservée aux faibles volumes. La cadence n'est jamais fixe : elle se paramètre via le variateur de fréquence. Cette souplesse distingue un laveur de bacs et caisses en continu.

Vous êtes fournisseur de tunnel et ligne de lavage industriel ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Comment calculer la cadence de lavage horaire nécessaire ?

La cadence de lavage industriel se cale sur le débit horaire de pointe. Convertir les unités de besoin évite les erreurs de dimensionnement. Cette conversion reste la première étape d'un choix fiable.

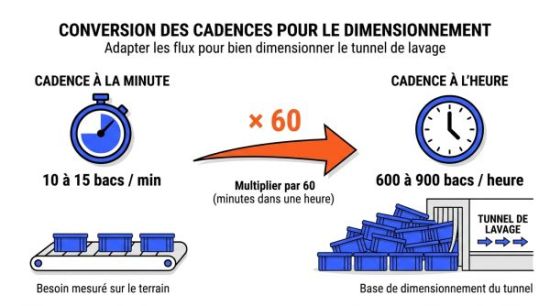

Conversion des unités de besoin en caisses par heure

Les besoins exprimés en bacs par minute, par jour ou par semaine doivent être ramenés à un débit horaire. Le tableau suivant présente les équivalences utiles.

Expression du besoin	Équivalent horaire
10 à 15 bacs par minute	600 à 900 bacs par heure
500 caisses par jour	42 caisses par heure sur 12 h, ou 63 sur 8 h
3 000 bidons par jour	250 bidons par heure sur 12 h
1 000 récipients sur 12 heures	83 récipients par heure

Débit de pointe, pics saisonniers et marges de capacité

La machine doit suivre le débit horaire bacs de pointe de l'atelier. Prévoir une marge de capacité de 15 à 20 % absorbe les pics saisonniers et l'évolution des volumes. Un dimensionnement sur la moyenne journalière crée un goulot d'étranglement.

Formats mixtes et temps de cycle de lavage

Un mix de formats 600 × 400 mm, 400 × 300 mm ou caisses palettes modifie la cadence réelle. Les grands contenants défilent plus lentement que les petits bacs standards. Le temps de cycle s'allonge avec le format et la salissure.

Voir nos tunnels et lignes de lavage industriel

Quels tunnels choisir selon la cadence horaire visée ?

Les machines se segmentent par plage de débit. Le tableau suivant résume les familles, leur plage de cadence et leurs usages typiques.

Plage de cadence	Type de tunnel	Usage typique
Inférieure à 500 bacs/h	Tunnel compact ou cabine	Faibles volumes, espaces réduits
500 à 1 500 bacs/h	Tunnel standard modulable	Majorité des besoins agroalimentaires
Supérieure à 1 500 bacs/h	Tunnel automatique continu	Grande distribution, lignes dédiées
50 à 160 unités/h	Tunnel pour palox et caisses palettes	Contenants grand format

Petite cadence inférieure à 500 bacs par heure

Les modèles compacts traitent de 80 à 150 bacs par heure. Les tunnels standards d'entrée de gamme couvrent de 150 à 400 bacs par heure. Ces machines conviennent aux ateliers de transformation et aux plateformes logistiques à faible flux. La cadence tunnel de lavage reste limitée par le chargement manuel.

Cadence moyenne comprise entre 500 et 1 500 bacs par heure

Les tunnels standards modulables offrent une plage de 150 à 1 500 bacs par heure. Les modèles industriels intermédiaires se situent entre 175 et 600 unités par heure, certains jusqu'à 750 unités par heure. Ces lave-bacs agroalimentaire répondent à la majorité des besoins.

Haute cadence supérieure à 1 500 bacs par heure

Les lignes dédiées dépassent 1 500 bacs par heure, jusqu'à plus de 2 000 unités par heure. L'alimentation automatisée et le chargement robotisé deviennent nécessaires pour tenir ce rythme. Le lave-caisses automatique haute cadence s'intègre en flux continu.

Caisses palettes et palox de 50 à 160 unités par heure

Les caisses palettes et palox se lavent à 50 à 160 unités par heure. Les lignes dédiées atteignent 80 bacs par heure avec une longueur utile de tunnel pouvant dépasser 10 m. Le lavage automatique bacs et caisses de grand format exige une section de passage adaptée.

Quels critères techniques croiser avec la cadence de lavage ?

La cadence ne suffit pas à garantir un lavage conforme. Les paramètres techniques suivants modifient le débit utile réel d'un tunnel de lavage inox.

Dimensions et formats des bacs et caisses à laver

Format 600 × 400 mm, le plus répandu en agroalimentaire.
Format 400 × 300 mm pour petits bacs.
Format 800 × 600 mm pour grandes caisses.
Caisses palettes et palox jusqu'à 1 000 × 1 200 mm.

La largeur de passage doit correspondre au format maximal, par exemple 610 mm ou 850 mm pour 400 mm de haut.

Niveau de salissure et temps de contact du lavage

Le cercle de Sinner lie chimie, température, temps et action mécanique. Réduire la vitesse du convoyeur allonge le temps de contact mais diminue la cadence.

Résidu difficile : plus de 5 L/m² de liquide appliqué.
Résidu moyen : 2 à 5 L/m².
Résidu léger : 0,5 à 2 L/m².

Température, pression et dosage des produits lessiviels utilisés

Le lavage s'effectue entre 40 et 70 °C, le rinçage entre 70 et 90 °C. Une pompe centrifuge inox de 60 m³/h et 7,5 kW délivre environ 5,5 bars. Des pompes doseuses gèrent le détergent et le produit de rinçage.

Filtration des bains et recyclage de l'eau en circuit

La recyclage eau lavage industriel utilise la recirculation en cascade : l'eau de rinçage redescend vers le prélavage et le lavage. Jusqu'à 70 % de l'eau est réutilisée. Une consommation continue de 10 L/min est ainsi réduite.

Consommation d'eau et d'énergie selon la cadence

Les consommations observées vont de 8 à 10 L/min selon la largeur de passage, et de 18 à 48 kW selon le modèle. Le chauffage électrique ou vapeur assure la température. La veille automatique coupe pompes et rinçage en l'absence de bacs.

Cadence indicative	Format principal	Consommation d'eau	Puissance installée
80 à 400 bacs/h	600 × 400 mm	8 L/min	18 à 24 kW
400 à 1 500 bacs/h	600 × 400 mm ou 400 × 300 mm	10 L/min	24 à 36 kW
Plus de 1 500 bacs/h	Multi-formats	10 L/min ou plus	36 à 48 kW
50 à 160 palox/h	Palox 1 000 × 1 200 mm	10 L/min ou plus	36 à 48 kW

Cadence indicative : 80 à 400 bacs/h
Format principal	600 × 400 mm
Consommation d'eau	8 L/min
Puissance installée	18 à 24 kW

Cadence indicative : 400 à 1 500 bacs/h
Format principal	600 × 400 mm ou 400 × 300 mm
Consommation d'eau	10 L/min
Puissance installée	24 à 36 kW

Cadence indicative : Plus de 1 500 bacs/h
Format principal	Multi-formats
Consommation d'eau	10 L/min ou plus
Puissance installée	36 à 48 kW

Cadence indicative : 50 à 160 palox/h
Format principal	Palox 1 000 × 1 200 mm
Consommation d'eau	10 L/min ou plus
Puissance installée	36 à 48 kW

Comment automatiser l'alimentation et le déchargement du tunnel ?

La cadence utile est celle de la ligne complète, pas du tunnel isolé. L'automatisation amont et aval maintient un flux régulier. Cette cohérence détermine la performance réelle du lavage automatique bacs et caisses.

Alimentation automatique, retournement et dépilage des caisses sales

Dépileur de caisses sales pour alimenter le tunnel.
Retourneur qui présente les caisses à l'envers pour évacuer l'eau.
Convoyeur d'entrée avec détection de présence.

L'alimentation manuelle rend la cadence dépendante de l'opérateur.

Déchargement, empilage et implantation dans la ligne de conditionnement

Retourneur de sortie pour remettre les caisses à l'endroit.
Empileur de caisses propres.
Convoyeur vers le conditionnement.

Implanter le tunnel en amont du conditionnement sépare la zone sale de la zone propre.

Changements de format, supervision et maintenance prédictive

Les guides latéraux et supérieurs réglables permettent plusieurs tailles de caisses. Le pilotage par écran tactile et automate enregistre les recettes de format. La supervision anticipe les dérives de cadence et la maintenance prédictive réduit les arrêts non planifiés.

Quelles normes d'hygiène et de sécurité machine s'appliquent ?

La conformité sanitaire et la sécurité machine restent des prérequis. Un tunnel de lavage inox respecte ces exigences dès la conception.

Conception hygiénique et matériaux inox pour contact alimentaire

Inox AISI 304 ou 304L pour les surfaces.
Angles rayonnés, surfaces inclinées et cuves pentées.
Conformité aux principes HACCP et à la réglementation européenne.
Portes d'accès bilatérales pour l'inspection.

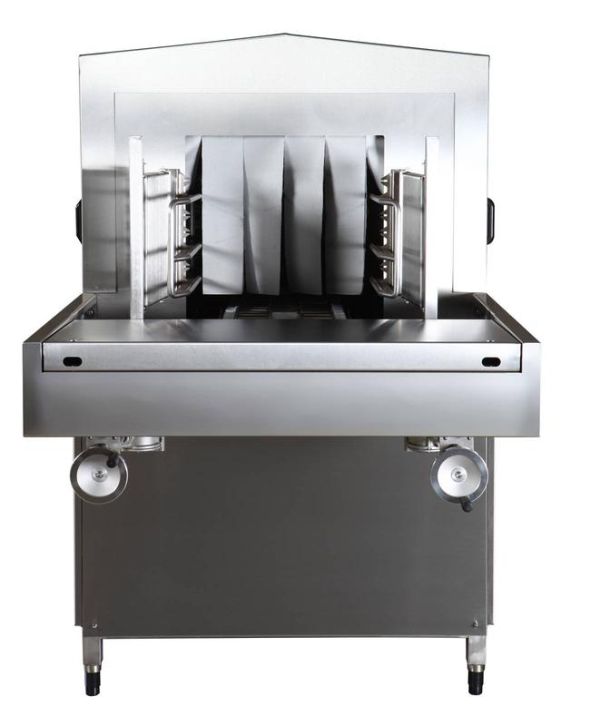

Achat Tunnel de lavage multiformat pour emballages et moules

Sécurité machine, ergonomie et accès de maintenance du tunnel

Conformité CE et arrêts d'urgence en entrée et sortie.
Commande basse tension 24 V.
Débrayage moteur en cas de blocage.
Accès latéraux aux filtres et rampes.

Comment chiffrer le coût total d'un tunnel de lavage ?

Le tunnel de lavage inox représente un investissement à évaluer sur le cycle de vie. Le coût total de possession intègre l'achat, l'exploitation et la maintenance.

Investissement initial selon la cadence et le format

L'entrée de gamme démarre autour de 40 000 €. Les modèles intermédiaires se situent entre 20 000 et 45 000 €. Les tunnels automatiques complets avec séchage atteignent 45 000 à 60 000 € et plus. Le prix varie avec la cadence, les sections et les matériaux.

Coûts d'exploitation en eau, énergie et lessiviel

Une consommation continue de 10 L/min sur le rinçage pèse sur la facture d'eau. La puissance installée de 18 à 48 kW détermine le coût énergétique. Le dosage du lessiviel piloté par conductivité limite les surdosages.

Retour sur investissement et gains de productivité à la cadence

La recirculation d'eau réduit le coût par caisse lavée.
La récupération de chaleur abaisse la facture énergétique.
La veille automatique évite les consommations inutiles.
Le variateur de vitesse optimise l'énergie par unité.

Comment éviter le sous-dimensionnement d'un tunnel de lavage ?

Quelques vérifications évitent un goulot d'étranglement. Le choix d'un tunnel de lavage industriel repose sur la cadence utile réelle.

Cadence utile réelle et marge de capacité de production

Vérifier la cadence sur la fiche technique du modèle précis, pas sur l'intitulé commercial. La cadence maximale théorique diffère de la cadence utile réelle, dépendante du format et de la charge. Une marge de 15 à 20 % est recommandée.

Compatibilité des formats et de l'automatisation amont et aval

Vérifier la largeur et la hauteur de passage par rapport au format maximal. La cohérence entre le tunnel, le dépileur et l'empileur conditionne la tenue de la cadence de ligne.

Quelles questions reviennent sur la cadence d'un tunnel de lavage ?

Les réponses suivantes couvrent les interrogations fréquentes des acheteurs.

Quelle cadence pour un tunnel de lavage de bacs et caisses ?

La plage s'étend de 80 bacs par heure pour un modèle compact à plus de 1 500 bacs par heure pour une ligne automatique haute cadence. Le choix dépend du débit horaire de pointe.

Quelle différence entre une cabine de lavage et un tunnel ?

La cabine fonctionne par cycles pour les faibles volumes. Le tunnel de lavage pour bacs ou caisses lave en continu avec un convoyeur. Il convient aux cadences supérieures à environ 200 unités par heure.

Quel budget prévoir pour un tunnel de lavage industriel ?

Compter environ 40 000 € pour une entrée de gamme. Les configurations intermédiaires se situent entre 20 000 et 45 000 €. Les lignes complètes avec séchage dépassent souvent 45 000 €.

Quels formats de bacs sont compatibles avec un tunnel ?

Les formats 600 × 400 mm, 400 × 300 mm et 800 × 600 mm passent dans la plupart des tunnels. Les caisses palettes et palox exigent une largeur de passage dédiée et une longueur utile plus importante.

Comment réduire la consommation d'eau d'un tunnel de lavage ?

Installer une filtration continue et une recirculation en cascade permet de réutiliser jusqu'à 70 % de l'eau. La veille automatique et l'optimiseur de rinçage réduisent aussi le prélèvement d'eau fraîche.

Comment calculer les bacs par heure nécessaires ?

Convertir les besoins en unité horaire. Par exemple, 10 bacs par minute correspondent à 600 bacs par heure. Toujours dimensionner sur le débit de pointe, pas sur la moyenne journalière.

Comment dimensionner un tunnel de lavage industriel en huit points ?

La séquence suivante récapitule la méthode de choix. Elle s'applique à tout projet de lavage industriel en continu.

Séquence de dimensionnement en huit points de contrôle

Exprimer le besoin en caisses par heure de pointe.
Relever le format et le poids des contenants.
Qualifier le niveau de salissure.
Arbitrer cadence maximale théorique et cadence utile réelle.
Vérifier la fiche technique du modèle précis.
Dimensionner l'amont et l'aval de la ligne.
Intégrer les consommations d'eau et d'énergie.
Prévoir une marge de capacité de 15 à 20 %.

Validation du calcul par une étude de dimensionnement

Fournir les données suivantes pour sécuriser le choix : formats exacts, cadence de pointe avec unité, niveau de salissure, fluides disponibles, encombrement et séparation des flux. Une validation par un fournisseur spécialisé évite les erreurs coûteuses.

Pour compléter l'étude, consulter les lave-vaisselle industriels, les convoyeurs industriels et les solutions de lavage sur mesure.
