💡 L'essentiel à retenir :

Les vérifications vent sur un tracker solaire engagent l'installateur à chaque phase : avant-vente, conception, pose, mise en service et, si contrat O&M, exploitation.
Le risque d'arrachement ou de flambement provient rarement d'un seul facteur : fondations sous-dimensionnées, anémomètre mal positionné et seuil de repli non testé forment souvent une combinaison fatale.
La position de sécurité horizontale réduit la prise au vent, mais ne supprime pas le risque : à 0° d'inclinaison, des charges de vent significatives subsistent sur les rangées de bordure et les structures d'extrémité.
L'absence de note de calcul signée par un bureau d'études structure, ou l'absence de PV de mise en service documentant les essais vent, constituent les principales failles en cas d'expertise après sinistre.
Une étude géotechnique (missions G1/G2 selon NF P 94-500) n'est pas toujours imposée par la loi, mais les banques et assureurs l'exigent en pratique dès lors que le sol n'est pas parfaitement homogène et connu.
Après chaque épisode venteux notable, l’installateur de panneaux solaires ou le mainteneur doit réaliser une inspection structurée portant notamment sur les serrages critiques, les capteurs, les journaux de fonctionnement et l’état visible des fondations. La rédaction d’un rapport permet de documenter les contrôles effectués et de démontrer la diligence du professionnel.

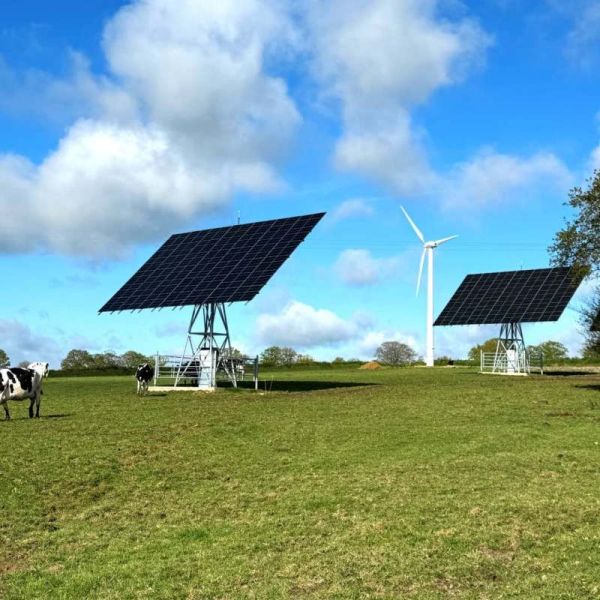

Un tracker solaire motorisé représente une structure mobile, exposée en permanence aux charges climatiques. Contrairement à un générateur photovoltaïque fixe, son angle d'inclinaison varie en continu, ce qui modifie la prise au vent à chaque instant de la journée. En cas de rafales, le système doit basculer en position de sécurité horizontale avant d'atteindre des efforts que la structure ne peut absorber. Si cette logique de repli défaille (seuil mal réglé, capteur hors service, alimentation coupée) les conséquences vont de l'arrachement des modules à la chute de la structure entière, avec risque de dommages tiers. Ce guide détaille, phase par phase, les vérifications qui incombent à l'installateur, les preuves à conserver et les erreurs de projet qui conduisent le plus souvent au sinistre.

Pourquoi le vent engage davantage un tracker qu'une structure fixe ?

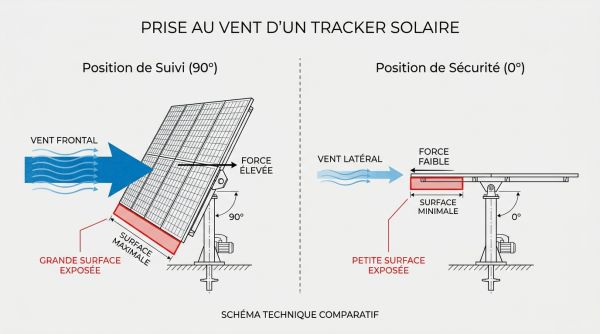

Une installation photovoltaïque fixe présente une surface projetée constante et des efforts calculés une fois pour toutes. Sur un tracker, la surface exposée au vent varie selon l'angle de suivi : en position verticale (90°), la prise au vent est maximale ; en position horizontale (0°), elle diminue fortement, sans toutefois s'annuler. Les charges les plus sévères surviennent souvent en position extrême de suivi, lors d'une rafale qui précède le retour en position de parking.
La structure mobile introduit également des effets de torsion que n'ont pas les installations fixes. L'axe central du tracker travaille en torsion sous les charges de vent asymétriques, notamment sur les rangées de bordure d'un champ, où les efforts peuvent dépasser ceux du centre d'un facteur significatif. Les fabricants qui calculent selon les Eurocodes (EN 1991-1-4 pour l'action du vent) le prennent en compte, mais l'installateur doit vérifier que les hypothèses retenues correspondent bien au site réel.

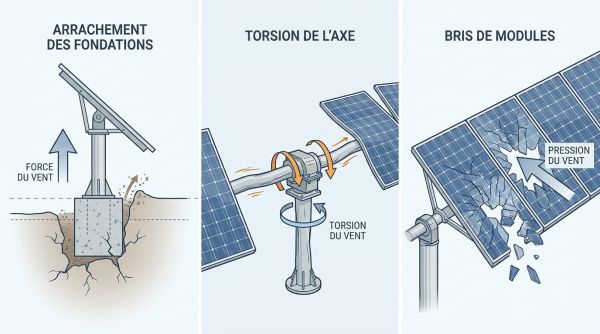

Situations de charge défavorables et scénarios de dommages typiques

Après l’installation d’un tracker solaire, les scénarios les plus fréquents après sinistre sont les suivants :

Arrachement des fondations par traction verticale lors d'une rafale sur tracker en position intermédiaire, lorsque le couple d'arrachement dépasse la résistance de l'ancrage béton ou du pieu vissé.
Flambement ou torsion de l'axe central, résultant d'une distribution asymétrique des charges sur les modules quand l'anémomètre ne déclenche pas le repli à temps.
Casse de modules par choc ou flexion excessive du châssis, avec projection de fragments sur les équipements voisins ou sur des tiers.
Défaillance de la motorisation bloquant le tracker en position haute lors d'un épisode de vent fort, la structure restant exposée à pleine prise au vent.
Non-repli en cas de coupure de réseau, lorsque le système n'est pas équipé d'un dispositif de mise en sécurité par alimentation de secours (batterie ou gravité).
Dommages sur clôtures, équipements ou tiers situés dans le périmètre de chute, engageant la responsabilité civile du maître d'ouvrage et potentiellement de l'installateur si une faute de conception ou de pose est établie.

Vous êtes fournisseur de tracker solaire ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Qui porte quelle responsabilité sur le risque vent ?

La responsabilité se partage entre plusieurs acteurs, et les zones de chevauchement sont précisément là où les litiges naissent.

Le fabricant du tracker fournit une notice technique précisant les hypothèses de dimensionnement (zone vent, vitesse de référence, position de sécurité, seuil anémomètre) et les prescriptions d'ancrage. Il engage sa responsabilité sur la tenue de la structure dans les conditions décrites — pas au-delà.
Le bureau d'études structure adapte les calculs au site réel : zone vent locale, rugosité du terrain, topographie, effets de site (effet couloir, accélération en crête de colline). Sans lui, l'installateur ne dispose que des données standard du fabricant, qui ne couvrent pas toujours les situations les plus exposées.
L'installateur porte une obligation de conseil envers son client : il doit alerter sur les spécificités du site, vérifier que le tracker choisi est compatible avec l'exposition réelle, respecter scrupuleusement les prescriptions de la notice (couples de serrage, profondeur d'ancrage, positionnement de l'anémomètre) et remettre un dossier de fin de chantier complet. En l'absence de bureau d'études mandaté par le maître d'ouvrage, c'est souvent l'installateur qui est tenu pour responsable des angles morts.
Le maître d'ouvrage valide les hypothèses et assume les choix non recommandés par l'installateur — à condition que ce dernier ait formalisé ses réserves par écrit.
Le mainteneur (si contrat O&M distinct) engage sa responsabilité sur la périodicité des inspections et la traçabilité des interventions.

Points qui engagent directement l'installateur

La responsabilité de l’installateur se traduit par plusieurs obligations concrètes, depuis le choix du tracker jusqu’à la remise des documents de fin de chantier :

Le choix d’un tracker adapté à l’exposition réelle du site, y compris lorsque le client cherche à réduire le coût de la structure.
Le respect intégral des prescriptions de la notice fabricant : profondeur et diamètre des ancrages, couples de serrage et positionnement des capteurs.
La fixation correcte des panneaux solaires sur la structure mobile, avec des brides compatibles, posées aux emplacements prévus par le fabricant des modules et serrées au couple prescrit.
La vérification que les panneaux solaires, leurs cadres et leurs fixations peuvent supporter les charges de vent prévues sans risque de soulèvement, de déformation ou de désolidarisation du tracker.
L’alerte formalisée au maître d’ouvrage lorsqu’une étude de sol ou une note de calcul complémentaire est nécessaire et n’est pas prévue au contrat.
Le paramétrage des seuils de l’anémomètre et la réalisation d’essais fonctionnels documentés lors de la mise en service.
La remise d’un dossier de fin de chantier incluant le procès-verbal de mise en service, les schémas de câblage, les réglages enregistrés et des photos géolocalisées.

Les textes de référence à vérifier pour les charges climatiques sont les Eurocodes (notamment EN 1991-1-4 vent et EN 1990 combinaisons d'actions), ainsi que les règles nationales annexes (annexes nationales françaises). Les anciennes règles NV65 ne sont plus applicables pour les nouveaux projets, mais peuvent servir de comparatif. Pour les fondations, la NF P 94-500 structure les missions géotechniques (G1 à G5). Il appartient à chaque acteur de vérifier les textes en vigueur au moment du projet.

Quelles vérifications mener avant signature et avant commande ?

Analyse du site et exposition au vent : données à collecter

Avant toute commande, l'installateur doit qualifier le site au regard du vent. Les données à réunir incluent :

La zone vent du site selon la cartographie nationale (à vérifier dans les annexes nationales des Eurocodes ou auprès d'un BE).
La rugosité du terrain : terrain dégagé (catégorie II), zone agricole ouverte ou terrain boisé modifient sensiblement la vitesse de référence en altitude de fondation.
La topographie locale : présence de crêtes, vallées encaissées ou couloirs entre bâtiments peut provoquer une accélération locale du vent non reflétée par les données statistiques régionales.
L'historique météo sur 10 à 20 ans : fréquence des épisodes à rafales, présence de vents cycliques (tramontane, mistral, vent d'autan, Foehn).
Les obstacles existants et futurs : haies, bâtiments, autres rangées de trackers susceptibles de créer des turbulences ou des effets de masque.

Ce que l'installateur peut faire lui-même : visite terrain, relevé de la topographie, consultation des données Météo-France ou des cartes de vent disponibles en open data. Ce qui doit être confié à un bureau d'études : le calcul formel de la vitesse de référence au site et la prise en compte des effets de site pour des zones complexes.

Implantation, emprise, hauteur et contraintes administratives

L'implantation conditionne la prise au vent et les contraintes réglementaires. Les points à vérifier sont :

La hauteur maximale en position haute du tracker (généralement 2 à 3 m pour les modèles 1 axe standards) au regard des règles du PLU local.
Les distances aux limites parcellaires et aux voiries, car une chute de structure doit rester dans l'emprise du projet.
Les autorisations d'urbanisme : déclaration préalable ou permis de construire selon la puissance, la hauteur et la zone (les règles varient selon le PLU et les zones protégées — vérifier le cadre applicable au projet).
L'accès maintenance : un tracker nécessite un périmètre de dégagement autour de chaque structure, ainsi qu'une piste d'accès stabilisée pour les interventions après événement vent.

Tout échange avec la mairie ou le service instructeur sur ces points doit être tracé par écrit.

Quelles vérifications de conception et de dimensionnement protègent l'installateur ?

Hypothèses vent et cas de position : ce qui doit être documenté

La note de calcul fournie par le fabricant ou établie par un bureau d'études doit mentionner explicitement :

La vitesse de vent de référence retenue (m/s ou km/h) et la période de retour associée (généralement 50 ans pour les Eurocodes).
Les positions extrêmes du tracker étudiées : position de suivi maximale, position intermédiaire défavorable et position de sécurité horizontale (0°).
Les efforts appliqués sur les ancrages pour chaque cas : effort vertical (arrachement), effort horizontal (cisaillement), moment de renversement.
Les rangées traitées différemment : rangées de bordure soumises à des coefficients d'exposition supérieurs aux rangées centrales.
La confirmation que la position de sécurité horizontale a bien été calculée avec des charges résiduelles et non supposée "sans charge".

En l'absence de note de calcul signée par un ingénieur structure responsable, l'installateur s'expose à une présomption de faute en cas de sinistre. Il doit au minimum obtenir du fabricant un document identifiant les limites d'emploi de la structure par site et par zone vent.

Fondations, ancrages, corrosion : contrôles de conception à exiger

Les fondations d'un tracker sont dimensionnées prioritairement à l'arrachement (effort de traction vers le haut sous rafale) et non à la compression. Les points à exiger ou à vérifier :

Une reconnaissance géotechnique adaptée au site : au minimum un sondage ou essai pénétrométrique par zone homogène, formalisé dans un rapport G2 selon NF P 94-500 pour les projets importants.
Le type de fondation retenu (pieu battu, pieu vissé, massif béton) justifié par les résultats de la reconnaissance sol.
La vérification à l'arrachement pour la combinaison ELU (État Limite Ultime), incluant la contribution du frottement latéral et du poids propre de béton.
La protection anticorrosion : galvanisation, inox ou béton de classe d'exposition adaptée selon l'agressivité du sol (teneur en chlorures, sulfates, pH).
La boulonnerie de liaison structure-fondation : classe de résistance, traitement de surface, rondelles frein ou dispositif anti-desserrage sous sollicitations cycliques.

Fondation tracker solaire et arrachement

Capteur vent, position de repli et continuité d'alimentation

L'anémomètre est l'organe de sécurité critique du tracker. Sa conception et son positionnement méritent une attention particulière :

L'anémomètre doit mesurer le vent effectif sur la structure, pas un vent abrité par un obstacle ou par le bâtiment voisin. Il se positionne sur le tracker lui-même ou sur un mât dégagé représentatif de l'exposition réelle.

Le seuil de déclenchement du repli (exemple courant : autour de 90 km/h pour la mise en position horizontale) doit être celui prescrit par la notice fabricant et validé par les calculs de charge. Un seuil relevé arbitrairement pour maximiser la production est une faute caractérisée.

La logique d'hystérésis doit être paramétrée : le retour en position de suivi ne doit s'amorcer qu'une fois le vent redescendu en dessous d'une valeur nettement inférieure au seuil de déclenchement, afin d'éviter les oscillations répétitives qui fatiguent la mécanique.

En cas de coupure réseau, le tracker doit rejoindre la position de sécurité par un mécanisme autonome : ressort de rappel, gravité, batterie tampon ou motorisation à sécurité positive. Ce comportement en mode dégradé doit être testé et documenté à la mise en service.

En cas de défaut du capteur lui-même (câble coupé, capteur givré, panne électronique), le système doit par défaut placer le tracker en position de sécurité et non continuer le suivi solaire.

Quelles vérifications réaliser à la pose et à la mise en service ?

Contrôles de pose mécanique : alignements, serrages, butées, jeux

À la réception du matériel, l'installateur contrôle la conformité de la livraison par rapport au bon de commande et à la notice fabricant. Pendant la pose :

Couples de serrage des boulons de liaison structure/fondation et des boulons de fixation des modules, vérifiés à la clé dynamométrique selon les valeurs de la notice, avec report sur une fiche de contrôle datée et signée.
Alignement de l'axe de rotation : un mauvais alignement crée des efforts parasites en torsion qui fragilisent les paliers et accélèrent l'usure.
Butées mécaniques de fin de course : vérifier leur présence, leur positionnement et leur résistance à l'effort.
Jeux mécaniques aux articulations : les jeux excessifs dès la pose sont des signaux faibles de composants non conformes ou mal assemblés.
Photos géolocalisées à chaque étape critique (fondation avant remblai, boulonnerie avant habillage), constituant une preuve irremplaçable en cas de litige.

Paramétrage et essais fonctionnels : déclenchement vent et repli sécurité

Le protocole d'essai minimum à réaliser et à documenter comprend :

Vérification que l'anémomètre transmet bien sa mesure au contrôleur : tester par forçage d'une valeur haute simulée ou par obstruction temporaire du capteur selon les possibilités de la centrale de commande.
Simulation d'un dépassement du seuil vent : le tracker doit passer en position horizontale dans le délai spécifié par la notice (généralement quelques secondes à quelques minutes selon la taille de la structure).
Test de coupure d'alimentation : couper le disjoncteur général et vérifier que le tracker rejoint la position de sécurité par le mécanisme autonome prévu.
Test de reprise après retour d'alimentation : le tracker ne doit pas reprendre le suivi solaire avant que le système ait vérifié l'état des capteurs et l'absence de condition de vent fort.
Validation de la position de sécurité atteinte : contrôle visuel et log système confirmant l'angle 0°.

Dossier de fin de chantier : traçabilité utile en assurance

Le dossier de fin de chantier est la première ligne de défense de l'installateur en cas de sinistre ou de litige. Il comprend au minimum :

Le PV de mise en service signé, datant et décrivant les essais fonctionnels réalisés et les résultats obtenus.
Les schémas électriques et mécaniques conformes à l'exécution (plans "tel que construit").
Les réglages enregistrés : seuil anémomètre, hystérésis, paramètres de position de sécurité.
Les fiches de contrôle de pose avec couples de serrage mesurés.
Les photos géolocalisées des fondations avant remblai et de la boulonnerie avant pose des modules.
Les notices fabricant de la version du tracker installé (non une version générique).
Les documents de traçabilité des matériaux d'ancrage (certificats acier, classe de béton si applicable).

Quelles obligations en exploitation si l'installateur assure la maintenance ?

Points d'inspection récurrents sur structure mobile et capteurs

Lorsque l'installateur est titulaire d'un contrat O&M, ses obligations vont au-delà du curatif. Une inspection périodique (dont la fréquence doit être définie contractuellement en cohérence avec les préconisations du fabricant, et au minimum une fois par an pour les sites exposés) couvre :

Jeux mécaniques aux articulations et paliers : un jeu apparu en cours d'exploitation signale une usure ou un desserrage progressif.
Lubrification des points mobiles selon le plan de graissage du fabricant.
État des capteurs vent : câble d'alimentation, connecteurs, propreté du rotor (anémomètre à coupelles) ou de la sonde ultrasonique.
Boulonnerie critique : contrôle visuel de l'état des filetages, de la présence des rondelles frein et absence de trace de corrosion active.
Fondations visibles : absence de fissures en tête de massif, absence d'affaissement ou de soulèvement du sol autour des pieux.
Logs du système de commande : analyse des historiques de déclenchement sécurité vent, des anomalies de position, des alertes capteur.

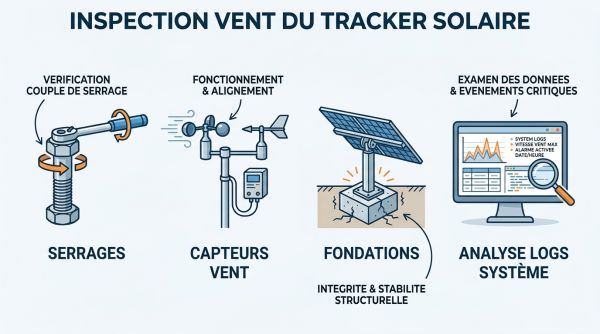

Procédure après épisode venteux : inspection, remise en service, preuve

Après tout épisode de vent notable (rafales dépassant le seuil de repli ou tempête identifiée dans les données météo locales), une inspection non planifiée s'impose avant toute remise en mode suivi solaire :

Sécurisation préalable : maintenir le tracker en position horizontale jusqu'à la fin de l'inspection.
Contrôle visuel de la structure : déformations, fissures, éléments déplacés, modules décadrés.
Contrôle des serrages sur les boulons critiques (liaison fondation-mât, axe-paliers, fixation modules).
Vérification du capteur vent : état physique, test de transmission au contrôleur.
Analyse des logs : confirmer que le repli en sécurité a bien été déclenché et que la position 0° a bien été atteinte et maintenue pendant l'épisode.
Rapport d'intervention daté, signé, avec photos à l'appui, archivé dans le dossier d'exploitation.

Quelles erreurs de projet conduisent le plus souvent à un sinistre vent ?

Défauts de réglage et capteurs : seuils, hystérésis, emplacement anémomètre

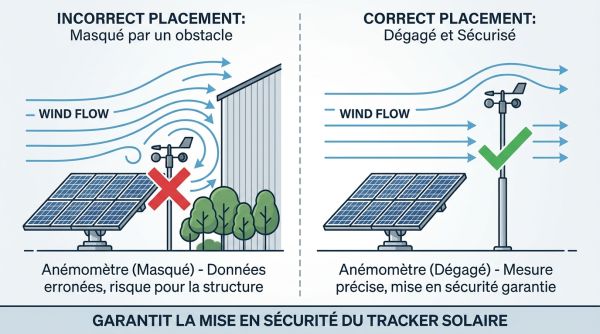

Un anémomètre placé derrière un bâtiment ou une haie mesure systématiquement une vitesse inférieure au vent réel sur le tracker. Le seuil de déclenchement n'est alors jamais atteint malgré des rafales sévères : la structure reste en position de suivi et subit des charges pour lesquelles elle n'a pas été calculée. À l'inverse, un seuil d'hystérésis trop serré provoque des allers-retours incessants qui fatiguent la motorisation et les liaisons mécaniques jusqu'à leur défaillance.
Un autre cas documenté est le seuil de déclenchement modifié après la mise en service — parfois à la demande du client pour éviter des pertes de production lors de vents modérés — sans validation par le fabricant ni trace écrite. En cas de sinistre, cette modification engage directement la responsabilité du technicien qui l'a effectuée.

Fondations et pose : sous-dimensionnement, absence d'étude sol, serrages

Le sous-dimensionnement des fondations résulte souvent de l'utilisation du standard fabricant sur un sol à portance faible (remblai hétérogène, argile gonflante, zone humide) sans reconnaissance préalable. Les symptômes apparaissent progressivement : légère inclinaison du mât, jeu croissant en tête de fondation, puis arrachement brutal lors d'un épisode venteux.
Les serrages insuffisants à la pose constituent un autre signal faible devenu cause racine. Un boulon sous-serré se desserre sous les sollicitations cycliques du vent, crée du jeu, puis casse en fatigue. L'absence de fiche de contrôle avec couples mesurés rend impossible de prouver que la pose était conforme, même si elle l'était réellement.

Quels documents et modèles opérationnels réutiliser ?

Points à valider avant signature : vérifications et demandes au BE/fabricant

Avant la commande, l’installateur doit vérifier que le tracker, les fondations et les dispositifs de sécurité sont compatibles avec l’exposition réelle du site. Chaque hypothèse importante doit être confirmée par un document technique, une étude signée ou une autorisation officielle.

Vérification	Responsable	Preuve à obtenir
Zone vent du site et rugosité	BE ou installateur	Extrait carte + annexe nationale Eurocode
Hypothèses vent dans la notice fabricant compatibles avec le site	Installateur + fabricant	Notice technique signée
Étude géotechnique si sol non homogène	BE géotechnique (mission G2)	Rapport signé avec tableaux d'efforts admissibles
Autorisation d'urbanisme (DP ou PC)	Maître d'ouvrage	Récépissé de dépôt ou arrêté
Note de calcul structure validée par BE indépendant	BE structure	Note signée + hypothèses site
Comportement en coupure réseau documenté	Fabricant	Notice ou fiche technique
Seuil anémomètre conforme aux calculs	Fabricant	Paramètre dans la notice

Points de réception et mise en service : contrôles et PV à produire

Lors de la réception et de la mise en service, l’installateur doit contrôler la conformité mécanique, le fonctionnement de l’anémomètre et le passage effectif en position de sécurité. Les résultats doivent être consignés dans des fiches de contrôle, des journaux système, des photographies et le procès-verbal de mise en service.

Contrôle	Outil / méthode	Preuve à produire
Conformité livraison matériel	Bon de livraison vs commande	BL signé avec réserves éventuelles
Couples de serrage boulonnerie critique	Clé dynamométrique	Fiche de contrôle datée et signée
Alignement axe de rotation	Niveau laser	Fiche de contrôle
Fonctionnement anémomètre (signal transmis)	Forçage ou test contrôleur	Log système ou capture d'écran
Déclenchement repli sécurité vent (simulation)	Forçage seuil	PV de mise en service avec résultat
Test coupure alimentation et repli autonome	Coupure disjoncteur	PV avec observation et délai de repli
Position 0° atteinte et confirmée	Lecture contrôleur + visuel	Log + photo
Paramètres enregistrés (seuil, hystérésis)	Export configuration	Fichier ou capture inclus au DOE

Encadré preuves : ce qui protège en cas de litige ou d'assurance

Les pièces à archiver pour toute la durée du projet (et au-delà, selon la politique interne ou les stipulations contractuelles) sont :

Notice fabricant de la version installée et tout addendum technique.
Note de calcul structure avec hypothèses vent site et signature de l'ingénieur responsable.
Rapport géotechnique (G1 et/ou G2 selon NF P 94-500) et tableaux d'efforts admissibles.
Dossier des ouvrages exécutés (DOE) : plans tel que construit, schémas électriques, fiches matériaux.
PV de mise en service avec résultats des essais fonctionnels vent.
Photos géolocalisées des fondations avant remblai et de la boulonnerie avant pose des modules.
Logs du système de commande exportés lors de la mise en service et après chaque épisode vent notable.
Rapports d'inspection périodique et post-événement signés.
Échanges écrits avec le maître d'ouvrage sur les réserves émises (étude sol non réalisée, seuil modifié, etc.).

FAQ : tracker solaire et vent, questions terrain

Faut-il obligatoirement un anémomètre sur un tracker ?

La plupart des fabricants l'intègrent ou le prescrivent dans leur notice comme organe de sécurité. Son absence sur un tracker motorisé exposé au vent constitue une non-conformité aux préconisations fabricant et engage directement la responsabilité de celui qui a réalisé l'installation. Vérifier les prescriptions exactes de la notice du modèle concerné.

Que se passe-t-il en cas de coupure réseau pendant un épisode de vent fort ?

Si le tracker n'est pas équipé d'un dispositif de repli autonome (batterie, ressort, gravité), une coupure réseau le laisse dans la position où il se trouve au moment de la coupure. Si cette position est en pleine prise au vent, le risque d'arrachement ou de flambement est réel. Ce comportement en mode dégradé doit être testé et documenté lors de la mise en service, et son résultat doit figurer dans le PV.

La position de sécurité horizontale supprime-t-elle le risque ?

Non. À 0° d'inclinaison, les charges de vent sur la face inférieure des modules et les efforts de soulèvement subsistent, notamment sur les rangées de bordure. La position horizontale réduit fortement la prise au vent, mais la structure doit être dimensionnée pour résister aux charges résiduelles dans cette position. C'est l'objet d'une vérification spécifique dans la note de calcul.

L'installateur est-il responsable si le client modifie le seuil anémomètre après la mise en service ?

Si l'installateur n'a pas été informé de cette modification et n'a pas eu l'opportunité de formuler une réserve, sa responsabilité peut être atténuée. En revanche, s'il a lui-même effectué la modification ou s'il en avait connaissance sans réagir, il engage sa responsabilité. Tout paramétrage modifié après la mise en service doit faire l'objet d'un avenant écrit validé par le fabricant et signé par le maître d'ouvrage.

Quelle est la fréquence d'inspection recommandée pour un tracker en zone ventée ?

La fréquence doit être définie contractuellement en cohérence avec les préconisations du fabricant. Pour un site exposé (zone vent fort, exposé, zone côtière), une visite annuelle représente un minimum, complétée par une inspection après chaque épisode de vent notable. L'absence de trace d'inspection dans un dossier d'exploitation est un argument défavorable en cas de sinistre.

Une étude géotechnique est-elle obligatoire pour installer un tracker ?

Aucun texte général n'en fait une obligation légale systématique pour les petits projets. En pratique, les assureurs et les banques la demandent dès lors que le sol n'est pas parfaitement connu. Pour les projets de taille significative, les missions G1 et G2 selon la norme NF P 94-500 sont considérées comme la règle de l'art. Leur absence, en cas d'arrachement lié à un sol insuffisamment résistant, constitue un argument fort contre l'installateur en expertise judiciaire.

Quels documents l'installateur doit-il remettre à la fin du chantier ?

Au minimum : le PV de mise en service avec résultats des essais fonctionnels vent, les schémas conformes à l'exécution, les paramètres enregistrés (seuil anémomètre, hystérésis), les fiches de contrôle de pose avec couples de serrage mesurés, les notices fabricant de la version installée et les photos des fondations avant remblai. Ces documents constituent le dossier de preuves en cas de litige ou de sinistre.

HelloproDécouvrez d'autres guides expert
