💡 Ce qu'il faut retenir :

La zone ATEX et le procédé dictent le besoin : une tablette industrielle ATEX adaptée à une Zone 2 gaz ne convient pas nécessairement à une Zone 1 ou à une Zone 21 poussières.
La certification ATEX d'un équipement repose sur un certificat délivré par un organisme notifié, référençant des normes précises de la famille IEC 60079, avec des conditions d'utilisation à respecter impérativement.
Les "conditions spéciales d'utilisation" portant la lettre X dans le numéro de certificat imposent des restrictions concrètes : accessoires autorisés, limites de température, interfaces prohibées en zone. Ces conditions se lisent avant tout déploiement.
Une tablette ATEX conforme ne rend pas l'installation globale conforme : câbles, docks, connectique et environnement doivent faire l'objet d'une validation distincte.
La gestion de la température de surface (T-class) et des poussières (mode de protection Ex t) sont des points de vérification spécifiques souvent négligés, notamment dans les environnements agroalimentaires ou silos.
La validation d'un déploiement engage conjointement l'intégrateur, le responsable HSE du site, le service maintenance et l'équipe IT/OT : aucune de ces parties prenantes ne peut valider seule.

Devis gratuit pour une tablette industrielle ATEX

Les opérations de maintenance, d'inspection et de logistique en zones explosibles font appel à des outils mobiles de plus en plus connectés. La tablette industrielle ATEX répond à ce besoin de mobilité là où les atmosphères explosives rendent tout équipement standard prohibé. Mais déployer une telle tablette sans rigueur expose l'intégrateur à une double responsabilité : technique et réglementaire. Un produit certifié ne garantit pas une installation conforme si le cas d'usage, les accessoires et les procédures d'exploitation ne sont pas validés.

Nos tablettes industrielles pour industrie ATEX

Comment comprendre l’ATEX en 5 minutes sans se perdre ?

Avant de sélectionner une tablette ATEX, l'intégrateur doit maîtriser ces notions opérationnelles :

La directive 2014/34/UE régit la mise sur le marché des équipements destinés à être utilisés en atmosphères explosibles.
La directive 1999/92/CE concerne, elle, les obligations de l'exploitant vis-à-vis des lieux de travail où ces atmosphères peuvent se former.
La première certifie le produit, la seconde organise la sécurité du site. Un produit conforme 2014/34/UE ne dispense pas l'exploitant de ses obligations au titre de 1999/92/CE.

Documents internes à récupérer en amont : le Document d'Évaluation des Risques Explosion (DEX) du site, le plan de zonage validé par le HSE, la liste des substances présentes (gaz, vapeurs, poussières) et leurs températures d'auto-inflammation.

Équipements vs lieux : ce que couvrent 2014/34/UE et 1999/92/CE

La directive 2014/34/UE classe les équipements selon deux groupes (groupe I pour les mines, groupe II pour les autres industries), trois catégories (1, 2, 3) et un Équipement Protection Level (EPL) allant de Ga/Da à Gc/Dc. La catégorie 1 (EPL Ga/Da) autorise l'usage en Zone 0 ou 20, la catégorie 2 (EPL Gb/Db) en Zone 1 ou 21, la catégorie 3 (EPL Gc/Dc) en Zone 2 ou 22. Un équipement de catégorie supérieure est autorisé dans les zones de catégorie inférieure, jamais l'inverse.

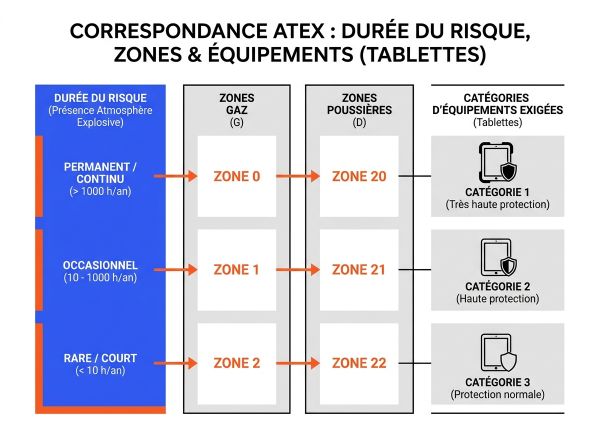

Zones ATEX et familles de risques : gaz/vapeurs et poussières

Les zones ATEX se répartissent en deux familles selon la nature du risque :

Pour les gaz et vapeurs : la Zone 0 présente une atmosphère explosive en permanence ou sur de longues périodes, la Zone 1 de façon occasionnelle en fonctionnement normal, la Zone 2 seulement de façon accidentelle ou brève.
Pour les poussières : la Zone 20 correspond à une présence permanente de nuage de poussières, la Zone 21 à une présence occasionnelle, la Zone 22 à une présence rare. Le mode de protection Ex t (protection par enveloppe) s'applique spécifiquement aux poussières et impose une vérification de la température de surface maximale admissible par rapport à la couche de poussière déposée. Ce point est fréquemment omis lors des déploiements en agroalimentaire ou en cimenterie.

Lire un marquage ATEX et une plaque signalétique sans ambiguïté

Un marquage ATEX type se présente ainsi : Ex II 2G Ex ib IIB T4 Gb. Chaque élément se lit dans l'ordre :

Le symbole Ex indique un équipement destiné aux atmosphères explosibles.
Le groupe II désigne les industries de surface (hors mines). La catégorie 2G signifie usage en Zone 1, atmosphère gazeuse.
Le mode de protection Ex ib correspond à la sécurité intrinsèque de niveau "b". Le groupe de gaz IIB couvre les gaz tels que l'éthylène (moins restrictif que IIC qui couvre l'hydrogène).
La classe de température T4 indique une température de surface maximale de 135 °C. L'EPL Gb confirme un haut niveau de protection pour les gaz.

À vérifier sur la plaque et le certificat : le numéro de certificat complet (avec suffixe X ou U), le nom de l'organisme notifié, les normes IEC 60079 appliquées, et les éventuelles conditions spéciales d'utilisation. La lettre X après le numéro de certificat signale des conditions spéciales qui s'imposent à l'utilisateur et à l'intégrateur. La lettre U désigne un composant non destiné à un usage autonome.

IECEx : quand l'exiger et comment l'utiliser en projet international

Le schéma IECEx est le pendant international de l'ATEX. Il repose sur les mêmes normes IEC 60079 mais ouvre la reconnaissance dans les pays hors Union européenne (Australie, Afrique du Sud, pays du Golfe, etc.). Sur un projet multi-sites ou export, exiger la double certification ATEX et IECEx évite de devoir remplacer ou recertifier les équipements selon le pays de déploiement. La vérification s'opère via la base de données publique IECEx : numéro de certificat, scope, variantes certifiées et conditions spéciales y sont consultables.

Vous êtes fournisseur de tablette industrielle ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quelles validations effectuer avant de déployer une tablette ATEX ?

La zone et le procédé dictent le besoin. Aucun catalogue produit ne remplace une analyse du cas d'usage réel. Les sept points ci-dessous structurent la validation complète.

Adéquation zone/procédé : valider le besoin réel avant l'achat

La première étape consiste à croiser les données du DEX avec les caractéristiques de la tablette industrielle ATEX envisagée :

La zone effective d'usage (0, 1, 2, 20, 21, 22) détermine la catégorie et l'EPL requis.
Le type d'atmosphère présente (gaz, vapeur, poussière combustible) conditionne le mode de protection applicable. Le groupe de gaz (IIA, IIB, IIC) ou de poussières (IIIA, IIIB, IIIC pour les poussières conductrices) doit correspondre au groupe couvert par le certificat de la tablette.
La température d'auto-inflammation de la substance présente détermine la T-class maximale acceptable. Les conditions réelles d'usage (humidité élevée, présence de solvants, dépôts de poussières conductrices, cycles thermiques) doivent être communiquées au fournisseur avant toute commande.

À vérifier : le groupe de gaz ou de poussières le plus contraignant présent sur le site, la température d'auto-inflammation la plus basse parmi les substances identifiées, et la plage de température ambiante du lieu d'utilisation.

Certification ATEX et documentation : prouver, tracer, archiver

Le certificat de la tablette doit provenir d'un organisme notifié reconnu (DEKRA, Bureau Veritas, TÜV, INERIS, etc.). L'intégrateur vérifie que la référence commerciale achetée correspond exactement à la variante certifiée. Un même modèle peut exister en plusieurs variantes (différentes options de connectique, différentes batteries) dont toutes ne sont pas couvertes par le certificat de base.

Les normes de la famille IEC 60079 appliquées figurent obligatoirement dans le certificat. Le manuel de sécurité fourni avec l'équipement détaille les conditions d'installation, d'utilisation et de maintenance. Ce document a valeur contractuelle et réglementaire.

À vérifier : présence du certificat original, cohérence entre référence achetée et variante certifiée, lecture des conditions spéciales (X), archivage avec le numéro de série de l'unité déployée et cohérence avec le DEX du site.

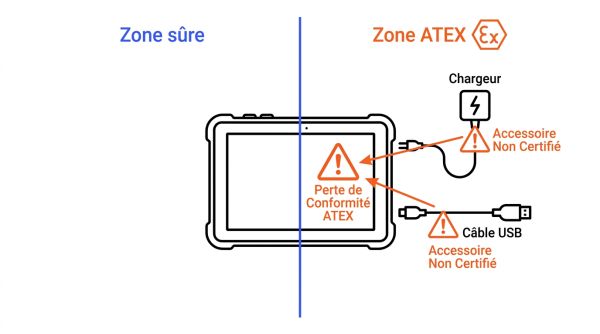

Accessoires, périphériques et charge : la zone grise la plus fréquente

Les accessoires constituent le premier facteur de non-conformité lors d'un déploiement de tablette ATEX. Chaque élément connecté ou associé à la tablette en zone doit être explicitement listé dans le certificat ou autorisé par le fabricant dans le manuel de sécurité :

Les batteries de rechange doivent porter leur propre certification ou être intégrées dans le périmètre du certificat de la tablette.
Les stations d'accueil et chargeurs ne s'utilisent jamais en zone explosive sauf s'ils disposent eux-mêmes d'une certification adaptée.
Les câbles USB, Ethernet, RS-232 ou pogo pins sont souvent interdits en zone par les conditions spéciales du certificat : une connexion filaire en zone 1 peut constituer une source d'inflammation si l'interface n'est pas de sécurité intrinsèque.
Les accessoires mécaniques (housses, dragonnes, stylets, lecteurs de codes-barres) peuvent introduire une charge électrostatique : leur compatibilité avec la zone doit être vérifiée auprès du fabricant.

Une tablette industrielle ATEX certifiée ne rend pas l'installation conforme si les accessoires et périphériques qui lui sont associés ne le sont pas. Cette limite de conformité engage la responsabilité de l'intégrateur qui a sélectionné et validé l'ensemble de la configuration.

À vérifier : liste des accessoires explicitement autorisés par le fabricant, règles de branchement en zone (filaire interdit, branchement uniquement hors zone, etc.), procédure de charge (où, quand, par qui).

Réseau et IT/OT : valider la connectivité et la cybersécurité en zone

Le déploiement réseau d'une tablette ATEX en environnement industriel repose sur plusieurs validations croisées entre les équipes IT, OT et HSE :

L'autorisation de l'émission Wi-Fi, 4G/5G ou Bluetooth en zone fait l'objet d'une décision HSE site.
Certains sites appliquent des restrictions sur la puissance RF ou exigent une analyse électromagnétique préalable.
La couverture réseau en zone (zones blanches fréquentes en sous-sol ou en enceinte métallique) conditionne le mode de fonctionnement de l'application : un mode offline avec synchronisation différée doit être prévu si la couverture n'est pas garantie.
La gestion du parc de tablettes via un MDM (Mobile Device Management) garantit le contrôle des versions applicatives, des certificats de sécurité et des politiques de durcissement (désactivation des interfaces non utilisées, authentification forte, chiffrement du stockage).

À vérifier : autorisation HSE pour les communications sans fil en zone, plan de couverture réseau validé, politique MDM définie, gestion des mises à jour applicatives sans impact sur la configuration certifiée de l'équipement.

Ergonomie terrain et contraintes d'environnement : éviter l'outil inutilisable

Une tablette inutilisable en conditions réelles génère des contournements dangereux. Les critères à valider avant déploiement incluent :

La lisibilité de l'écran avec des EPI (gants épais, lunettes de protection) via un écran à haute luminosité et une interface adaptée aux grandes icônes.
La résistance à l'eau et aux poussières selon l'indice IP (au minimum IP65 pour les usages extérieurs ou en environnements humides, IP67 ou IP68 pour les zones soumises à immersion ou nettoyage haute pression).
La résistance aux chocs et vibrations selon les normes MIL-STD-810 ou une certification IK appropriée.
La compatibilité de la plage de température de fonctionnement avec les conditions ambiantes réelles du site (températures négatives en chambres froides, températures élevées en fonderie).
Les procédures de nettoyage et décontamination autorisées doivent être conformes aux préconisations du fabricant de tablette industrielle : certains solvants de nettoyage altèrent les propriétés de l'enveloppe et invalident la certification.

À vérifier : test de prise en main avec les EPI du site, vérification de la plage de température opérationnelle, procédure de nettoyage validée avec le fabricant.

Maintenance, inspection et modifications : garder la conformité dans le temps

La conformité d'une tablette ATEX se maintient uniquement si les règles suivantes sont respectées dans la durée :

Toute réparation doit être effectuée par un réparateur qualifié, en utilisant des pièces d'origine.
Un remplacement de batterie, d'écran ou de connecteur par une pièce non homologuée invalide le certificat.
Toute modification matérielle, même mineure (ajout d'un autocollant conducteur, perçage d'un trou, remplacement d'une vis) est interdite.
Les mises à jour logicielles ne constituent pas une modification matérielle mais doivent être gérées via le MDM pour garantir que les paramètres de sécurité restent conformes.
Une tablette ayant subi une chute, une fissure de boîtier ou un écran brisé doit être retirée immédiatement de la zone et faire l'objet d'une inspection avant remise en service.

À vérifier : existence d'un processus formalisé de retrait de zone en cas de dommage, liste des réparateurs agréés par le fabricant, procédure de réintégration après incident documentée.

Conformité globale du site : intégrer température, chimie, CEM et formation

La validation finale croise les contraintes du site avec la configuration déployée :

La compatibilité chimique de l'enveloppe avec les substances présentes (huiles, solvants agressifs, acides) doit être confirmée dans la documentation fabricant.
La compatibilité électromagnétique en zone industrielle dense (variateurs de fréquence, fours à induction, arcs électriques) doit faire l'objet d'une vérification CEM.
La formation des utilisateurs sur les règles d'usage en zone (interdiction de branchement en zone, conduite à tenir en cas de dommage, zones de charge autorisées) constitue une obligation réglementaire et doit être documentée (émargement, version de la procédure, date).
Les preuves à conserver incluent : procédures d'utilisation signées, numéros de série des unités déployées, versions logicielles installées, certificats des accessoires, PV de formation.

À vérifier : formations utilisateurs réalisées et archivées, compatibilité chimique confirmée, contraintes CEM site évaluées, dossier de conformité constitué.

Comment éviter les erreurs avec une tablette industrielle ATEX : 3 scénarios pratiques ?

Maintenance en Zone 1 gaz (raffinerie)

Un technicien réalise des rondes de maintenance préventive dans une zone de traitement d'hydrocarbures classée Zone 1, avec présence de vapeurs de groupe IIB. L'erreur fréquente : déployer une tablette certifiée IIA seulement, ou brancher un chargeur USB en zone lors d'une pause. La bonne pratique : vérifier que le certificat couvre le groupe IIB ou IIC, interdire formellement tout branchement en zone via une procédure site, et désigner une zone de charge dédiée hors zone ATEX, matérialisée physiquement.

Inspection en Zone 21 poussières (agroalimentaire/silos)

Un opérateur effectue des contrôles qualité dans un silo céréalier classé Zone 21. L'erreur fréquente : utiliser une tablette certifiée uniquement pour les gaz (mode Ex ib), sans vérification du mode de protection poussières Ex t et de la température de surface maximale admissible sur couche de poussière. La bonne pratique : s'assurer que le certificat inclut explicitement la classification poussières (Db ou mieux), vérifier la T-class par rapport à la température d'auto-inflammation des poussières présentes, et contrôler l'état de propreté de la tablette entre chaque utilisation pour éviter l'accumulation de dépôts.

Logistique en Zone 2 (industrie chimique)

Un magasinier scan des palettes dans un entrepôt chimique classé Zone 2. L'erreur fréquente : associer à la tablette ATEX un lecteur de codes-barres filaire non certifié, ou utiliser une housse de protection non référencée dans le manuel de sécurité. La bonne pratique : n'utiliser que les accessoires listés dans le manuel de sécurité du fabricant, vérifier la compatibilité électrostatique de la housse, et rappeler en formation que même en Zone 2, les règles d'usage des accessoires s'appliquent.

FAQ

Peut-on recharger une tablette ATEX dans la zone explosive ?

La recharge en zone est interdite sauf si le chargeur dispose lui-même d'une certification ATEX adaptée à la zone concernée et figure dans la liste des accessoires autorisés du certificat de la tablette. Dans la grande majorité des déploiements, la recharge s'effectue obligatoirement dans une zone non classée ou dans un local dédié hors zone.

Une tablette certifiée ATEX rend-elle l'installation conforme ?

Non. La certification ATEX d'une tablette couvre uniquement l'équipement lui-même. Les accessoires, câbles, stations d'accueil et périphériques associés doivent faire l'objet de validations distinctes. L'installation globale reste de la responsabilité de l'intégrateur et de l'exploitant au titre de la directive 1999/92/CE.

Quelle est la différence entre ATEX et IECEx ?

ATEX désigne le cadre réglementaire européen (directive 2014/34/UE). IECEx est un schéma de certification international basé sur les mêmes normes IEC 60079 mais reconnu dans des pays hors UE. Les deux certifications sont complémentaires et non substituables : un équipement certifié ATEX n'est pas automatiquement reconnu IECEx, et vice versa.

Comment vérifier que le groupe de gaz est compatible avec le site ?

Le DEX du site liste les substances présentes et leur classification (groupe IIA, IIB ou IIC pour les gaz). Le certificat de la tablette ATEX précise le groupe couvert. Un équipement certifié IIB est utilisable en présence de gaz IIA et IIB, mais pas en présence de gaz IIC (hydrogène, acétylène). Le groupe le plus contraignant présent sur le site détermine le groupe requis pour l'équipement.

Que faire si une tablette ATEX tombe en zone ?

La tablette doit être retirée immédiatement de la zone après la chute. Elle fait l'objet d'une inspection visuelle complète (boîtier, écran, connecteurs, joints) avant toute remise en service. Si une fissure, un éclat ou une déformation est constatée, la tablette ne retourne pas en zone et part en réparation chez un réparateur agréé utilisant des pièces d'origine certifiées.

Qu'est-ce qu'une condition spéciale X dans un certificat ATEX ?

La lettre X accolée au numéro de certificat signale que l'utilisation de l'équipement est soumise à des conditions particulières décrites dans le manuel de sécurité. Ces conditions peuvent inclure des restrictions sur les accessoires autorisés, des limites de température ambiante plus étroites que les catégories standard, des interdictions d'utiliser certaines interfaces en zone, ou des exigences de maintenance spécifiques. Ces conditions ont force obligatoire et doivent être intégrées dans les procédures d'exploitation du site.

Une mise à jour logicielle peut-elle invalider la certification ATEX d'une tablette ?

Une mise à jour logicielle ne modifie pas les caractéristiques physiques de l'équipement et n'invalide pas en elle-même le certificat. En revanche, si la mise à jour modifie le comportement d'interfaces matérielles (activation d'un port USB précédemment désactivé par condition spéciale, modification de la gestion thermique), elle peut entrer en contradiction avec les conditions du certificat. Toute mise à jour doit donc être validée par rapport aux conditions spéciales avant déploiement, et gérée via le MDM pour garantir la traçabilité.
