💡 L'essentiel à retenir :

Le schéma électrique pieuvre relie une boîte de dérivation centrale à chaque point d'usage, puis au tableau électrique.
Les conducteurs de 1,5 mm² servent à l'éclairage, ceux de 2,5 mm² aux prises et appareils spécialisés.
Les conducteurs de 6 mm² alimentent la cuisson sous disjoncteur 32 A, et ceux de 10 mm² la liaison au sous-tableau.
Chaque départ phase arrive sur un disjoncteur divisionnaire dédié, le neutre sur le bornier de neutre et la terre sur le collecteur.
La protection différentielle 30 mA et l'accessibilité permanente des boîtes sont exigées par la NF C 15-100.
Le raccordement tableau commence hors tension après consignation et vérification d'absence de tension.

Le branchement pieuvre électrique distribue les circuits en étoile depuis une boîte de dérivation. Chaque gaine ICTA préfilée repérée rejoint un point d'usage ou le tableau électrique. Le schéma pieuvre électrique lit ces départs par fonction, de la tête de pieuvre jusqu'aux protections.
Le raccordement tableau associe des conducteurs de 1,5 mm² pour l'éclairage, 2,5 mm² pour les prises et 6 mm² pour la cuisson. Les disjoncteurs divisionnaires de 10, 16, 20 ou 32 A protègent ces circuits, sous une protection différentielle 30 mA.

Obtenez un devis pour une pieuvre électrique

Quel est le rôle du câblage en pieuvre électrique ?

Le câblage pieuvre électrique centralise les départs depuis une boîte de dérivation. Cette tête de pieuvre alimente prises, interrupteurs, points lumineux et équipements techniques par des gaines préfilées numérotées. Les gaines sont préparées en atelier à partir du plan d'implantation du logement.

Principe du câblage en étoile et multipoints depuis la boîte

Une boîte de dérivation reçoit les gaines issues du tableau et distribue les circuits en étoile vers chaque point. Les gaines sont repérées par fonction, par exemple P pour prises, L pour point lumineux et I pour interrupteur. Ce repérage permet un raccordement direct au tableau sans confusion.

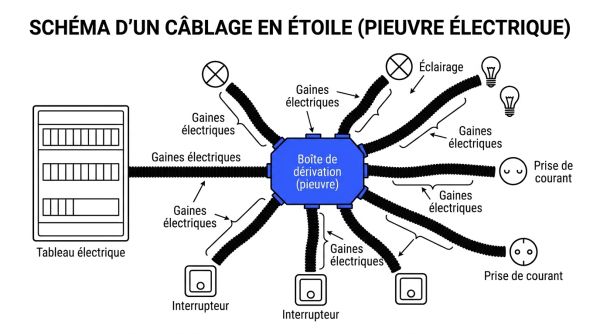

Schéma d'un câblage en étoile pour pieuvre électrique

Différence entre pieuvre préassemblée et boîte de dérivation classique

La pieuvre électrique en kit est livrée avec des gaines déjà câblées en atelier. Le réseau classique se câble sur chantier avec des boîtes de dérivation posées au fur et à mesure. Les deux méthodes respectent la même norme NF C 15-100.

Critère	Pieuvre préassemblée	Réseau classique en boîte
Temps de pose	Rapide, préparation en atelier	Plus long, câblage sur chantier
Évolutivité	Rigide, modifications plus lourdes	Plus évolutif, repiquages possibles
Repérage	Gaines étiquetées en atelier	Étiquetage réalisé sur chantier
Conformité	NF C 15-100 si plan validé	NF C 15-100 selon mise en œuvre

Le choix ne porte pas sur une supériorité absolue mais sur la configuration du chantier. Une pieuvre convient aux plans stables, tandis qu'un réseau classique laisse plus de latitude après pose.

Accessibilité permanente du boîtier central et contrôle par le Consuel

Les boîtes de dérivation doivent rester accessibles pour la maintenance et le contrôle. Une boîte dissimulée derrière une plaque de plâtre n'est pas considérée comme accessible par le Consuel.

Les boîtes se placent en faux plafond, combles ou placard technique.
Une trappe découpée dans le placo ne suffit pas pour le contrôle.
Le Consuel vérifie aussi le taux de remplissage de chaque boîte.

Vous êtes fournisseur de pieuvre électrique ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quel matériel réunit un branchement de pieuvre électrique ?

Le branchement pieuvre électrique mobilise des conducteurs calibrés, des connecteurs à bornes automatiques, un bornier de terre collectif, des peignes de raccordement et des gaines ICTA. Les sections se choisissent à la commande, car la pieuvre est déjà préfabriquée.

Conducteurs et sections adaptés à chaque circuit de la pieuvre

La section du conducteur s'appaire au calibre de protection du circuit. Un mauvais appairage crée un risque d'échauffement ou un déclenchement intempestif.

Les circuits d'éclairage utilisent des conducteurs de 1,5 mm².
Les prises et appareils spécialisés utilisent des conducteurs de 2,5 mm².
La plaque de cuisson monophasée utilise des conducteurs de 6 mm².
L'alimentation générale ou la liaison au sous-tableau utilise du 10 mm².

Connecteurs à bornes automatiques, borniers de terre et peignes

Les connecteurs à bornes automatiques assurent les dérivations sans vis, avec un serrage constant. Le bornier de terre regroupe tous les conducteurs de protection vert/jaune. Les peignes de raccordement alimentent plusieurs disjoncteurs depuis un même différentiel.

Gaines ICTA, diamètres et boîtes de dérivation étanches

Matériel	Usage
Conducteurs H07V-U ou H07V-K	Alimentation des circuits
Connecteurs à bornes automatiques	Dérivations sans vis
Bornier de terre collectif	Regroupement des conducteurs de protection
Peignes de raccordement	Alimentation des disjoncteurs
Gaines ICTA	Passage et protection des conducteurs
Boîtes de dérivation IP44 ou IP55	Centralisation et accessibilité

Les gaines ICTA protègent les conducteurs et facilitent leur remplacement. Leur diamètre dépend du nombre et de la section des fils. Les boîtes de dérivation exposées à l'humidité présentent un indice IP44 ou IP55.

Une gaine de 16 mm accepte trois fils de 1,5 mm².
Une gaine de 20 mm accepte trois fils de 2,5 mm².
Une gaine de 25 mm accepte trois fils de 6 mm².
Une gaine de 32 mm accepte trois fils de 10 mm².

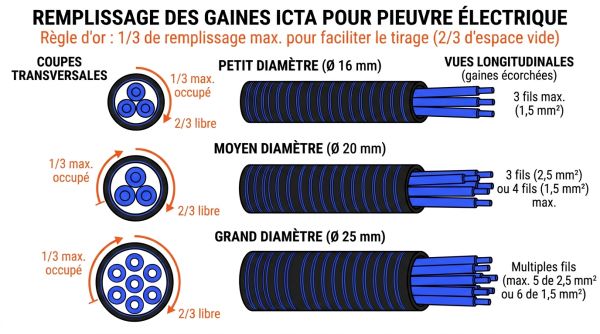

Coupe de gaines ICTA pour pieuvre électrique

Voir nos pieuvres électriques

Comment lire un schéma électrique de pieuvre annoté ?

Un schéma électrique pieuvre se lit depuis la GTL et le tableau électrique, puis suit chaque gaine jusqu'à sa destination. Les repères P, L, I et VR identifient la fonction de chaque branche. La légende du dossier reste la référence.

Repérage des conducteurs et couleurs phase, neutre, terre

Le neutre est toujours bleu et la terre vert/jaune. La phase est marron, noire ou rouge selon le kit. Une confusion de couleurs dans le boîtier engendre une inversion phase/neutre dangereuse.

Lecture des départs depuis la tête de pieuvre vers le tableau

Chaque gaine repérée par fonction se raccorde au bon circuit et à la bonne protection. Le schéma annoté permet de suivre le cheminement sans mélanger les départs.

Tableau électrique GTL
│ protections : différentiels 30 mA, disjoncteurs divisionnaires
│ phases, neutres, terres
▼
Boîte de dérivation tête de pieuvre accessible
│
├── Branche P : prises de courant
├── Branche L : point lumineux
├── Branche I : interrupteur ou va-et-vient
├── Branche VR : volet roulant
└── Branche RJ45 : courant faible séparé

La lecture s'effectue pièce par pièce, de la boîte vers chaque équipement. Il ne faut pas chercher à comprendre toutes les lignes simultanément.

Plans d'installation et notices de montage fournis avec le kit

Le plan d'installation détaillé et la notice de montage servent de référence pour le raccordement tableau. Certains plans restent incomplets pour les volets roulants ou le ballon d'eau chaude. Dans ce cas, le repérage des gaines et des conducteurs doit être vérifié avant raccordement.

Comment raccorder une pieuvre au tableau électrique ?

Le raccordement tableau s'effectue après consignation et vérification d'absence de tension. Chaque circuit issu de la pieuvre arrive sur son disjoncteur divisionnaire dédié, puis sur les borniers communs de neutre et de terre.

Raccordement des conducteurs phase, neutre et terre au tableau

Chaque gaine provenant de la pieuvre contient généralement une phase, un neutre et une terre. Le repérage par couleur et l'étiquetage des circuits évitent l'inversion de phase et de neutre.

La phase rejoint la borne L ou P du disjoncteur divisionnaire dédié.
Le neutre rejoint la borne N du disjoncteur ou le bornier de neutre.
La terre rejoint le collecteur de terre, sans passer par le disjoncteur.
Chaque gaine conserve son étiquette P, L, I ou VR jusqu'au raccordement.

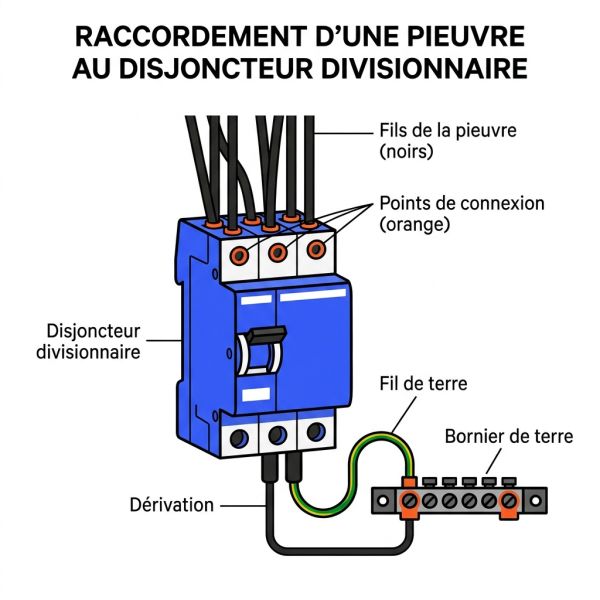

Raccordement d'une pieuvre au disjoncteur divisionnaire

Calibrage du disjoncteur divisionnaire selon la section du conducteur

Section du conducteur	Usage	Calibre maximal
1,5 mm²	Éclairage, VMC, volets roulants	10 ou 16 A
2,5 mm²	Prises, four, lave-linge, chauffe-eau	16 ou 20 A
6 mm²	Plaque de cuisson monophasée	32 A
10 mm²	Alimentation générale ou sous-tableau	Selon protection amont

Le disjoncteur se calibre sur la plus petite section présente sur le circuit. Un conducteur de 1,5 mm² ne doit jamais être protégé par un calibre supérieur à 16 A. Le tableau ci-dessous appaire les sections et calibres courants.

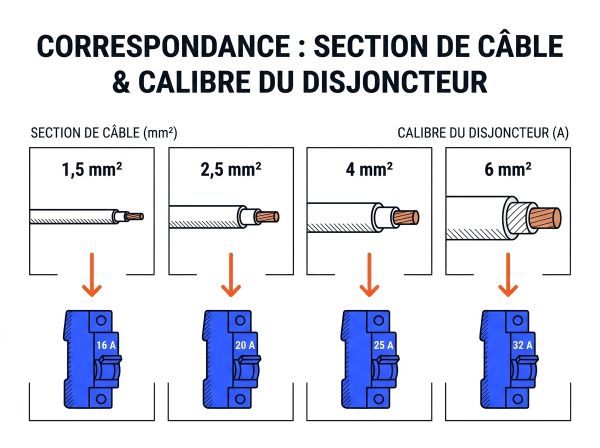

Section de câble et calibre disjoncteur pieuvre

Serrage des bornes, étiquetage des circuits et contrôle final

Un mauvais serrage provoque un échauffement au niveau des bornes. Les conducteurs sont dénudés sur 10 à 12 mm, puis insérés dans la borne adaptée. Chaque disjoncteur et chaque circuit reste étiqueté pour la maintenance.

Quelle section de conducteur retenir pour chaque tentacule de pieuvre ?

Le choix de la section se fige à la commande de la pieuvre, car les gaines sont préfilées en atelier. Le plan d'implantation doit donc être validé avant la fabrication. Les sections ci-dessous reprennent les règles de la NF C 15-100.

Sections de conducteur pour éclairage et prises de courant

Les tentacules d'éclairage utilisent du 1,5 mm², avec un maximum de 8 points par circuit. Les prises 16 A se câblent en 1,5 mm², tandis que les prises 20 A demandent du 2,5 mm². Un circuit de prises en 2,5 mm² accepte jusqu'à 12 socles.

Sections des circuits spécialisés pour cuisson et appareils dédiés

La plaque de cuisson monophasée et la cuisinière utilisent du 6 mm² protégé par 32 A. Le four, le lave-linge, le sèche-linge, le lave-vaisselle et le chauffe-eau demandent du 2,5 mm² protégé par 20 A.

Longueurs de liaison et chute de tension maximale admissible

Tentacule de pieuvre	Section cuivre	Protection associée
Éclairage	1,5 mm²	10 ou 16 A
Prises 16 A	1,5 mm²	16 A
Prises 20 A	2,5 mm²	16 ou 20 A
Four, lave-linge, lave-vaisselle, chauffe-eau	2,5 mm²	20 A
Plaque de cuisson monophasée	6 mm²	32 A
Alimentation générale ou sous-tableau	10 mm²	Selon étude

Sur une liaison longue vers un sous-tableau, la section peut dépasser celle imposée par le courant assigné. La chute de tension se limite à environ 2 % sur ces liaisons. Une longueur de 60 m avec un courant de 42 A peut exiger du 25 mm² en cuivre.
Le tableau ci-dessous synthétise les sections à retenir pour chaque tentacule de pieuvre.

Quelles protections et calibres impose la norme NF C 15-100 ?

La norme NF C 15-100 impose une protection différentielle de 30 mA pour les personnes. Chaque circuit terminal se protège par un disjoncteur divisionnaire dédié. Le tableau accueille au minimum deux différentiels 30 mA, un type AC et un type A.

Disjoncteurs divisionnaires et protection différentielle 30 mA

Le disjoncteur divisionnaire protège le circuit contre les surcharges et les courts-circuits. L'interrupteur différentiel protège les personnes contre les courants de fuite. Chaque différentiel protège au maximum 8 circuits.

Un type AC couvre l'éclairage, les prises standard et le chauffage.
Un type A couvre la cuisson, le lave-linge et la recharge de véhicule.
Un type F convient aux pompes à chaleur, climatiseurs et variateurs.
Le calibre du différentiel doit couvrir la somme des circuits protégés.

Conformité Consuel et implantation du tableau dans la GTL

Le Consuel vérifie l'accessibilité des boîtes, le taux de remplissage et la cohérence des protections. Le tableau s'intègre dans une gaine technique de logement avec un espace réservé de 20 % de modules libres en maison individuelle.

Réserves de gaines et évolutivité du tableau électrique

Une pieuvre reste rigide une fois posée. Des réserves de gaines et un tableau évolutif compensent cette limite. Les extensions futures passent par des gaines en attente et des modules libres.

Prévoir 20 % de modules libres dans le tableau.
Installer des gaines en attente vers les combles ou le faux plafond.
Conserver les étiquettes et le plan pour les extensions futures.

Comment consigner et sécuriser le raccordement d'une pieuvre ?

La consignation garantit qu'aucun conducteur ne reste sous tension pendant le raccordement tableau. Elle suit une séquence stricte de séparation, condamnation, identification et vérification d'absence de tension.

Consignation du circuit et vérification d'absence de tension

La coupure du courant s'effectue au disjoncteur général ou à l'organe de séparation. La condamnation mécanique par cadenas empêche la remise sous tension accidentelle. La vérification d'absence de tension se fait avec un VAT homologué.

Ouvrir le disjoncteur général ou l'organe de séparation.
Condamner l'organe en position ouverte par un cadenas.
Identifier précisément le tableau ou le circuit concerné.
Vérifier l'absence de tension avec un VAT homologué.

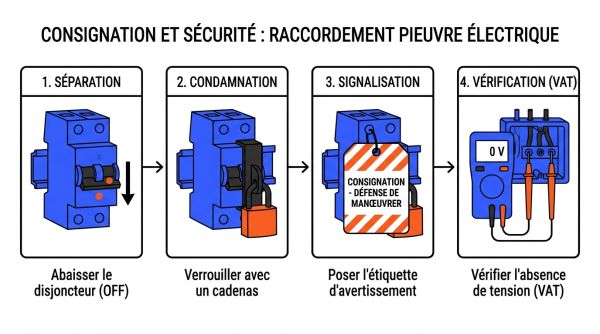

Consignation et sécurité raccordement pieuvre électrique

Séparation des courants forts et faibles dans les gaines

Les gaines de puissance et les câbles audio/vidéo ou VDI cheminent séparément. Cette séparation évite les perturbations électromagnétiques. Elle limite aussi les bouclages de circuits.

Points de contrôle avant remise sous tension de l'installation

Avant la mise sous tension, le serrage des bornes et le repérage des circuits se vérifient. La protection doit correspondre à la plus petite section présente sur le circuit. Les gaines se fixent environ tous les 1,5 m dans les plafonds indémontables.
