Quels sont les types de broyeurs industriels ?

Le broyeur industriel constitue un équipement industriel central dans le traitement des matériaux au sein d’un process industriel. Il existe plusieurs types de broyeurs industriels, chacun reposant sur un principe mécanique distinct. Ces technologies répondent à des besoins précis de concassage, de déchiquetage, de fragmentation, de micronisation ou d’émottage. Chaque configuration permet d’atteindre une granulométrie cible et un débit de traitement adapté à la capacité d’une ligne de production.

Le broyage industriel intervient en amont pour la préparation des matières premières, ou en aval pour la gestion des déchets, le recyclage industriel et la valorisation des déchets. Le choix du type de broyeur dépend du matériau traité, de sa dureté, de son humidité, de son caractère fibreux ou abrasif, ainsi que des performances attendues dans l’installation industrielle.

Le broyeur industriel s’intègre dans un process industriel afin d’améliorer la réduction granulométrique, la gestion des déchets et la préparation des matières premières. Son utilisation impacte directement l’organisation des flux et la performance d’une installation industrielle.

• Réduction de volume des déchets industriels : un broyeur industriel diminue fortement le volume des déchets industriels. Cette réduction facilite le stockage, le transport et la manutention au sein des installations.
• Préparation des matériaux avant transformation : le broyage industriel ajuste la taille des particules avant un traitement thermique, chimique ou mécanique. La matière devient compatible avec les étapes suivantes du process industriel.
• Homogénéité des particules produites : la machine de broyage assure une granulométrie régulière. Cette homogénéité stabilise les cadences d’une ligne de production et améliore la constance du produit final.
• Valorisation des déchets et recyclage industriel : le broyeur transforme les rebuts en matières premières réutilisables. Il contribue à la valorisation des déchets et au recyclage industriel des flux internes ou externes.
• Optimisation des coûts et des volumes : l’équipement industriel réduit les frais liés à la gestion des déchets. Il soutient l’optimisation des volumes et améliore l’organisation logistique de l’entreprise.

Le fonctionnement d’un broyeur industriel repose sur un traitement mécanique appliqué au matériau. La matière est d’abord introduite dans une chambre de broyage fermée, où des organes mobiles assurent sa fragmentation par différents mécanismes tels que l’impact, la compression, le cisaillement ou la friction. La granulométrie finale obtenue dépend principalement du temps de séjour dans la chambre, de la vitesse de rotation ainsi que de la configuration interne de l’équipement. Le débit de traitement varie en fonction des caractéristiques du matériau, notamment sa densité et sa dureté.

Un broyeur industriel repose sur plusieurs éléments mécaniques qui assurent la réduction granulométrique et le contrôle du débit de traitement. Chaque composant intervient à une étape précise du process industriel.

• Chambre de broyage : La chambre de broyage concentre l’énergie mécanique et confine le matériau pendant la fragmentation. Elle structure le flux de matière dans la machine.
• Outils de coupe : Les outils de coupe réalisent l’action principale de transformation. Les marteaux produisent des impacts répétés, les couteaux et lames assurent le déchiquetage, et les cylindres effectuent un écrasement progressif.
• Grilles ou tamis : Les grilles contrôlent la taille des particules en sortie. Elles garantissent la granulométrie requise pour la suite du broyage industriel ou du traitement.
• Moteur et transmission : Le moteur adapte la puissance à la capacité de broyage nécessaire. Il maintient un fonctionnement stable dans l’installation industrielle.


Le broyage industriel suit une succession d’opérations mécaniques destinées à adapter la taille des particules aux exigences du process industriel. Chaque étape contribue à une réduction granulométrique progressive et contrôlée.

• L’alimentation régule l’entrée des matériaux solides dans la machine. Elle assure un flux constant vers la chambre de broyage.
• Le concassage réduit les blocs de grande taille. Il prépare la matière aux phases suivantes de fragmentation.
• Le broyage diminue progressivement la granulométrie. Il affine la matière jusqu’à obtenir la taille recherchée.
• La micronisation transforme la matière en poudre fine. Elle permet d’atteindre une taille des particules inférieure au millimètre.
• L’émottage sépare les agglomérats formés lors du broyage. Il rétablit une homogénéité des particules conforme aux exigences du traitement.

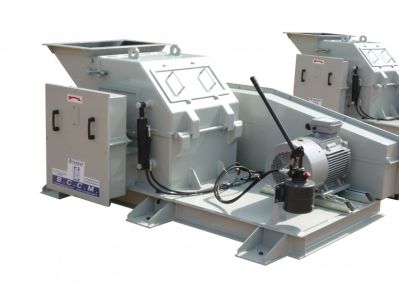

Le broyeur à marteaux fonctionne par percussion. Un rotor entraîne des marteaux mobiles à vitesse élevée. Les marteaux frappent le matériau et le projettent contre les parois de la chambre de broyage. Cette action génère une fragmentation rapide et répétée.

La réduction de la taille des particules dépend de la vitesse de rotation, du nombre de marteaux et du diamètre des grilles de sortie. La granulométrie peut varier de quelques millimètres à plusieurs centimètres selon la configuration.

Ce type de machine de broyage traite des matériaux secs, cassants ou abrasifs. Il s’utilise dans le traitement des déchets, le bois, les céréales, les minéraux et les déchets de construction. Il convient aux installations nécessitant un débit de traitement élevé et une production continue.

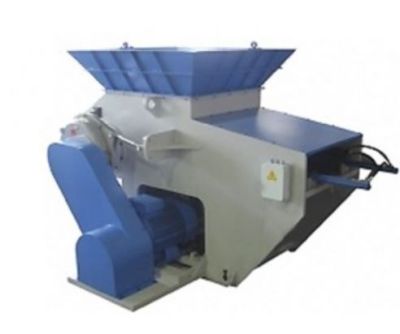

Le broyeur à couteaux utilise des lames montées sur rotor. Les couteaux mobiles travaillent contre des couteaux fixes. Le déchiquetage s’effectue par cisaillement contrôlé.

La précision de coupe dépend du jeu entre les couteaux, de la vitesse de rotation et de la géométrie des lames. Ce principe permet d’obtenir une granulométrie régulière avec une forme de particule plus homogène qu’un broyage par percussion.

Le broyeur à lames traite des matériaux fibreux, plastiques, films, emballages, câbles ou composites. Il s’intègre dans les lignes de recyclage industriel où la stabilité de la taille des particules facilite le tri, le lavage ou l’extrusion.

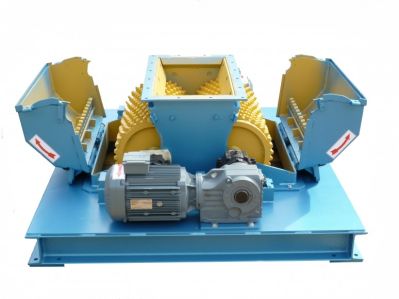

Le broyeur à cylindres repose sur un principe de compression. Deux cylindres tournent en sens inverse et entraînent le matériau entre eux. La matière subit un écrasement progressif.

Les cylindres lisses conviennent aux produits friables. Les cylindres crantés améliorent l’accroche sur les matériaux plus durs. L’écartement réglable des cylindres permet d’ajuster la réduction granulométrique.

Le broyeur à rouleaux limite la production de fines et conserve une distribution contrôlée de la taille des particules. Il s’intègre dans les installations industrielles nécessitant une réduction progressive, notamment pour les matériaux secs et cassants.

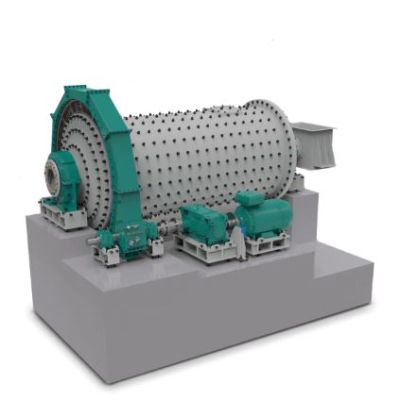

Le broyeur à billes, aussi appelé broyeur à boulets, assure la micronisation des produits. Il se compose d’une cuve rotative contenant des billes en acier ou en céramique. Le mouvement de rotation provoque des chocs et des frottements continus sur le matériau.

Ce procédé réduit la matière jusqu’à une taille des particules inférieure au millimètre, voire au micron selon la durée de traitement. Il permet d’obtenir une homogénéité des particules élevée.

Cette technologie s’utilise dans les procédés nécessitant une poudre fine et stable. Elle intervient dans les process industriels où la précision de la granulométrie conditionne la qualité du mélange ou de la transformation ultérieure.

Le broyeur industriel pour le bois traite palettes, panneaux dérivés, bois de démolition, chutes de sciage et résidus forestiers. Il intervient dans la valorisation des déchets bois et dans la préparation de biomasse destinée à une transformation ultérieure.

Le broyeur à tambour repose sur un rotor à inertie élevée équipé de lames en acier. Le tambour entraîne le bois vers les contre-couteaux fixes, ce qui provoque une coupe progressive par cisaillement. La matière progresse dans la chambre de broyage jusqu’à atteindre la granulométrie définie par les grilles de calibrage interchangeables.

La capacité de broyage peut dépasser 20 tonnes par heure dans une ligne de production continue selon la dimension du tambour et la puissance installée. La motorisation varie généralement de 37 kW à plus de 300 kW afin d’adapter le débit de traitement aux volumes entrants.

Le broyeur industriel pour le plastique prépare les polymères rigides ou souples au recyclage industriel. Il traite films, emballages, pièces moulées, chutes de production et déchets post-consommation.

Le broyeur à couteaux reste la technologie la plus utilisée pour ce matériau. Les lames assurent un déchiquetage contrôlé par cisaillement. La précision de coupe permet d’obtenir une taille des particules homogène, adaptée aux étapes suivantes de lavage, séchage ou extrusion.

La machine de broyage réduit les contraintes sur les extrudeuses en aval. Une granulométrie stabilisée limite les variations de débit et améliore la qualité du granulé recyclé.
Le débit de traitement varie généralement de quelques centaines de kilogrammes par heure à plus de 10 tonnes par heure selon la configuration de l’installation industrielle.

Le broyeur industriel pour déchets industriels traite des flux hétérogènes composés de plastiques épais, bois, textiles, cartons, encombrants ou déchets de production. Ces matériaux présentent des densités variables et des formes irrégulières.

Le broyeur à cisailles fonctionne avec deux arbres munis de lames tournant en sens inverse. Il assure un déchiquetage lent et puissant adapté aux volumes importants.
Le broyeur à chaînes ou le broyeur à fléaux utilisent l’impact pour fragmenter des éléments volumineux.

Cette étape permet une réduction de volume significative avant tri, séparation ou compactage. Elle améliore la gestion des déchets et facilite la manutention interne.
La capacité de broyage dépend de la puissance installée et peut atteindre plusieurs dizaines de tonnes par jour dans une exploitation continue.

Le broyeur industriel pour produits alimentaires réalise une réduction granulométrique précise des céréales, épices, légumineuses, sucres ou ingrédients secs. Il intervient dans la préparation des matières premières solides avant mélange ou transformation.

Le choix de la technologie dépend de la finesse recherchée. Un broyeur à marteaux convient pour des particules millimétriques. Un broyeur à cylindres permet un écrasement progressif. Un broyeur à billes assure une micronisation pour obtenir une poudre fine.

La granulométrie influence directement la texture, la solubilité et la stabilité du produit final. La maîtrise de la taille des particules conditionne la performance du process industriel en aval.
Le débit de traitement varie selon la densité et l’humidité du produit, avec des capacités pouvant atteindre plusieurs tonnes par heure dans une ligne de production agroalimentaire continue.

Le choix d’un broyeur industriel repose sur une analyse technique précise du besoin. L’objectif consiste à adapter la machine de broyage au matériau traité, au process industriel existant et aux performances attendues en termes de débit de traitement et de granulométrie :

• Nature des matériaux solides à traiter : le type de matériau détermine la technologie adaptée. Les matériaux abrasifs nécessitent des composants renforcés. Les matériaux cassants conviennent à un broyage par percussion ou compression. Les matériaux fibreux exigent un système de coupe par cisaillement. Les matériaux humides demandent une configuration limitant le colmatage.
• Niveau de réduction granulométrique recherché : la granulométrie cible conditionne le choix entre un concasseur industriel, un broyeur intermédiaire ou un microniseur industriel. Une réduction en centimètres relève du concassage. Une réduction en millimètres relève du broyage. Une poudre fine relève de la micronisation.
• Capacité de broyage et débit de traitement : la capacité de broyage doit correspondre au volume horaire à traiter. Le débit de traitement doit s’aligner sur le rythme de la ligne de production afin d’éviter les engorgements ou les arrêts.
• Intégration dans l’installation industrielle : le broyeur doit s’adapter à l’espace disponible, au système d’alimentation et aux équipements en aval. L’intégration dans une installation industrielle nécessite une compatibilité avec les convoyeurs, trémies et systèmes de pilotage.
• Contraintes de maintenance et d’exploitation : la fréquence de remplacement des outils de coupe, l’accessibilité à la chambre de broyage et la consommation énergétique influencent le coût global d’exploitation. La disponibilité des pièces et la facilité d’entretien impactent la continuité du process industriel.
• Objectif de gestion ou de valorisation des déchets : dans un contexte de recyclage industriel ou de valorisation des déchets, le broyeur doit produire une taille des particules compatible avec les étapes de tri, séparation ou transformation.
