Temps de lecture estimé : 9min
💡 Ce qu'il faut retenir :
- Les plateformes tournantes se classent selon deux axes : le mode d'entraînement (manuelle ou motorisée) et la technologie de transfert (plateau plein, rouleaux, chaînes, courroie, billes).
- En transitique palettes, les angles de rotation vont de 45° à 180° ; la rotation à 360° s'applique davantage aux plateformes événementielles, showrooms et poids lourds.
- Les vitesses varient selon l'usage : 0,8 à 1 tr/min pour la présentation lente (musée, showroom), 3 tr/min pour les tables rotatives électriques en contexte industriel.
- Les charges admissibles couvrent un large spectre : jusqu'à 1 500 kg pour les palettes standard en convoyage, 2 000 kg sur table élévatrice à plateau rotatif, 3 000 kg pour des pièces lourdes en atelier (inspection, test d'étanchéité), et plusieurs tonnes à plusieurs dizaines de tonnes pour les véhicules et grandes plateformes (jusqu'à 40 t pour des projets sur mesure).
- Les diamètres s'échelonnent de 0,1 m (présentation produit) à 8 m (podiums événementiels) et jusqu'à 25 m pour des installations industrielles ou logistiques sur mesure.
- Le choix d'un montage encastré (nez à nez avec le sol) ou en surface (saillie) conditionne l'intégration dans la ligne, la sécurité des opérateurs et les contraintes de génie civil.
- Les options indexation, variateur de fréquence, capteurs d'obstacle et collecteur électrique tournant transforment profondément l'usage quotidien selon le niveau d'automatisation visé.
Les plateformes tournantes regroupent des équipements aux usages variés : table de convoyage pivotante pour réorienter des palettes, plateforme motorisée de plusieurs mètres pour exposer un véhicule, ou plateau encastré destiné à faire pivoter une charge lourde lors d’une opération technique. Le principe repose sur une rotation appliquée à une charge, mais les technologies, les capacités et les contraintes d’intégration diffèrent selon l’application. Cet article présente les principales familles de plateformes tournantes, notamment les modèles manuels, motorisés, à rouleaux, à chaînes, à courroie, à plateau, à billes ou heavy-duty, en détaillant leurs usages, les paramètres techniques à prendre en compte (charge, diamètre, vitesse, angle de rotation) et les critères de choix liés aux conditions d’exploitation.
| Type | Entraînement | Charge typique | Vitesse typique | Angle courant | Intégration | Usage principal | Point de vigilance |
|---|---|---|---|---|---|---|---|
| Manuelle à plateau | Opérateur | Jusqu'à 500 kg (indexée à 2 000 kg) | N/A | 90° (4 positions) | Surface ou encastrée | Atelier, montage, inspection | Effort physique, cadence limitée |
| Motorisée à plateau | Électrique | 100 kg à 5 000 kg+ | 0,8 à 3 tr/min | 45° à 360° | Surface ou encastrée | Présentation, positionnement, ligne | Variateur, collecteur câbles si alim. embarquée |
| À rouleaux | Électrique | Jusqu'à 1 500 kg | Cadence ligne | 90° / 180° | Encastrée (ligne) | Convoyage cartons/palettes | Fond de charge, palette grillagée |
| À chaînes | Électrique | Jusqu'à 2 000 kg | Cadence ligne | 90° / 180° | Encastrée (ligne) | Palettes lourdes, transitique | Lubrification, environnement humide |
| À courroie | Électrique | Charges légères à moyennes | Cadence ligne | 90° / 180° | Encastrée ou surface | Produits fragiles, cartons légers | Glissement, nettoyabilité |
| À billes | Manuel (assistance) | Charges légères à moyennes | N/A | Multidirectionnel | Surface | Transfert, appoint entre convoyeurs | Poussières, faible cadence |
| Heavy-duty véhicules | Électrique | 2,5 t à 40 t | Lente (showroom) à modérée | 180° / 360° | Encastrée (permanente) | Showroom, logistique poids lourds | Maintenance annuelle, génie civil lourd |
| Podium/scène | Électrique | 400 kg à plusieurs tonnes | 0,8 à 1 tr/min | 45° à 360° | Encastrée ou surface | Événementiel, photo 360°, scénographie | Sécurité, capteurs obstacle, LED |
| Type : Manuelle à plateau | |
|---|---|
| Entraînement | Opérateur |
| Charge typique | Jusqu'à 500 kg (indexée à 2 000 kg) |
| Vitesse typique | N/A |
| Angle courant | 90° (4 positions) |
| Intégration | Surface ou encastrée |
| Usage principal | Atelier, montage, inspection |
| Point de vigilance | Effort physique, cadence limitée |
| Type : Motorisée à plateau | |
|---|---|
| Entraînement | Électrique |
| Charge typique | 100 kg à 5 000 kg+ |
| Vitesse typique | 0,8 à 3 tr/min |
| Angle courant | 45° à 360° |
| Intégration | Surface ou encastrée |
| Usage principal | Présentation, positionnement, ligne |
| Point de vigilance | Variateur, collecteur câbles si alim. embarquée |
| Type : À rouleaux | |
|---|---|
| Entraînement | Électrique |
| Charge typique | Jusqu'à 1 500 kg |
| Vitesse typique | Cadence ligne |
| Angle courant | 90° / 180° |
| Intégration | Encastrée (ligne) |
| Usage principal | Convoyage cartons/palettes |
| Point de vigilance | Fond de charge, palette grillagée |
| Type : À chaînes | |
|---|---|
| Entraînement | Électrique |
| Charge typique | Jusqu'à 2 000 kg |
| Vitesse typique | Cadence ligne |
| Angle courant | 90° / 180° |
| Intégration | Encastrée (ligne) |
| Usage principal | Palettes lourdes, transitique |
| Point de vigilance | Lubrification, environnement humide |
| Type : À courroie | |
|---|---|
| Entraînement | Électrique |
| Charge typique | Charges légères à moyennes |
| Vitesse typique | Cadence ligne |
| Angle courant | 90° / 180° |
| Intégration | Encastrée ou surface |
| Usage principal | Produits fragiles, cartons légers |
| Point de vigilance | Glissement, nettoyabilité |
| Type : À billes | |
|---|---|
| Entraînement | Manuel (assistance) |
| Charge typique | Charges légères à moyennes |
| Vitesse typique | N/A |
| Angle courant | Multidirectionnel |
| Intégration | Surface |
| Usage principal | Transfert, appoint entre convoyeurs |
| Point de vigilance | Poussières, faible cadence |
| Type : Heavy-duty véhicules | |
|---|---|
| Entraînement | Électrique |
| Charge typique | 2,5 t à 40 t |
| Vitesse typique | Lente (showroom) à modérée |
| Angle courant | 180° / 360° |
| Intégration | Encastrée (permanente) |
| Usage principal | Showroom, logistique poids lourds |
| Point de vigilance | Maintenance annuelle, génie civil lourd |
| Type : Podium/scène | |
|---|---|
| Entraînement | Électrique |
| Charge typique | 400 kg à plusieurs tonnes |
| Vitesse typique | 0,8 à 1 tr/min |
| Angle courant | 45° à 360° |
| Intégration | Encastrée ou surface |
| Usage principal | Événementiel, photo 360°, scénographie |
| Point de vigilance | Sécurité, capteurs obstacle, LED |
Devis pour une plateforme tournante pour parking

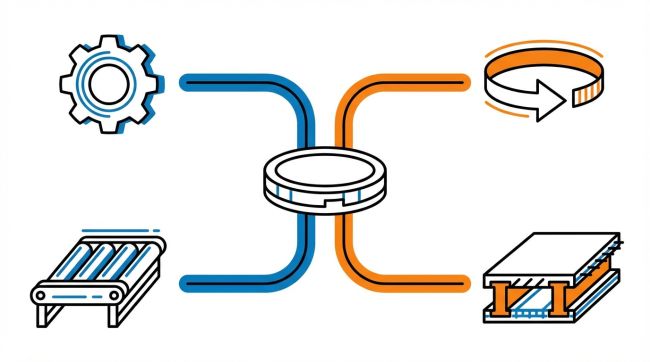

Quels sont les grands critères pour classer une plateforme tournante ?
Avant de choisir un type de plateforme, il faut poser quatre questions structurantes :
- Mode d'entraînement : manuelle (rotation à la main, avec ou sans blocage indexé) ou motorisée (électrique, pneumatique, hydraulique).
- Fonction principale : changement de direction sur une ligne (transitique), accumulation/tampon, positionnement précis, présentation à 360°.
- Organe de convoyage embarqué : plateau plein, rouleaux, chaînes, courroie, ou surface à billes selon le fond de charge et la direction de sortie souhaitée.
- Mode d'intégration : encastrée (nez au niveau du sol) ou en saillie (posée en surface), avec des impacts directs sur la circulation, la sécurité et le génie civil.
Plateformes tournantes manuelles : pour quels postes de travail ?
Usage en atelier et préparation de commandes
Les plateformes manuelles conviennent aux postes où la cadence reste modérée et où un opérateur pilote la rotation à la main. Elles s'utilisent en assemblage, en inspection visuelle, en conditionnement léger ou en préparation de commandes. Leur avantage : aucune alimentation électrique requise, coût d'acquisition faible, maintenance réduite à zéro ou presque.
Indexation et blocage en positions fixes
Certains modèles intègrent un système de blocage mécanique positionné tous les 90°, permettant de stabiliser la charge sur quatre positions fixes. Cette configuration s’utilise sur des postes de montage où l’opérateur accède successivement aux différentes faces d’un ensemble, avec des charges pouvant atteindre 2 000 kg sur des tables basculantes à rotation manuelle. La rotation reste progressive et se verrouille à chaque position, ce qui limite les mouvements involontaires pendant les opérations.
Les limites concernent l’absence de réglage de vitesse, l’impossibilité d’intégration dans un système automatisé et l’effort nécessaire pour manipuler la charge. Lorsque la fréquence d’utilisation augmente ou que la masse dépasse 400 à 500 kg sans assistance, le recours à une solution motorisée devient nécessaire.
Plateformes tournantes motorisées : quel niveau d'automatisation ?
Motorisation électrique et réglage de vitesse
Les plateformes tournantes motorisées utilisent le plus souvent un moteur électrique couplé à un réducteur. La vitesse de rotation se règle via un variateur de fréquence (ou variomoteur), ce qui permet d'adapter précisément le mouvement au produit : lente et fluide à 0,8–1 tr/min pour une présentation en showroom ou en musée, plus rapide à 3 tr/min pour des tables rotatives industrielles en bord de ligne.
Contrôle et commande
Les versions motorisées proposent plusieurs modes de commande : boîtier filaire, télécommande, automate programmable (API) ou système de supervision. La rotation est généralement bidirectionnelle et peut être pilotée avec des positions d’arrêt programmées au degré près, ce qui permet d’enchaîner des cycles de positionnement répétables, notamment pour des prises de vue 360° ou des opérations d’inspection.
L’intégration dans une ligne automatisée repose sur des entrées et sorties logiques, telles que des capteurs de présence, des fins de course ou des signaux de lancement de cycle. Ces éléments assurent la synchronisation entre la plateforme tournante et les équipements en amont et en aval, comme les convoyeurs.
Systèmes tournants à chaînes : quand les palettes sont lourdes ?
Avantage sur les rouleaux pour charges lourdes
Les tables à chaînes fonctionnent sur le même principe que les tables à rouleaux, mais la surface de contact est assurée par des chaînes parallèles. Ce contact continu offre une meilleure prise sur le fond de palette et supporte des charges plus élevées : jusqu'à 1 500 kg en convoyage standard, jusqu'à 2 000 kg sur des lignes charges lourdes.
Quand préférer les chaînes ?
Les chaînes s'imposent dès que la palette présente un fond fragile ou irrégulier, que la charge est excentrée, ou que la table s'intègre dans un circuit de convoyage à grande cadence. Elles résistent mieux aux chocs et aux charges dynamiques. En contrepartie, elles nécessitent une lubrification régulière et supportent moins bien les environnements humides ou alimentaires sans traitement spécifique (inox ou revêtement anticorrosion).
Plateformes à courroie : pour quels produits fragiles ?
Les tables tournantes à courroie restent moins répandues en transitique palettes, mais elles trouvent leur place pour des charges légères ou des produits sensibles aux chocs. La surface souple de la courroie absorbe mieux les vibrations et limite les risques de glissement latéral sur des produits conditionnés en cartons fragiles ou en barquettes.
Deux points de vigilance méritent attention : le glissement en cas de démarrage brusque ou de charge excentrée, et la nettoyabilité (les courroies à rainures accumulent les résidus en environnement alimentaire). Un choix de courroie lisse et résistante aux agents de nettoyage s'impose dans les secteurs agro et pharma.
Deux points de vigilance méritent attention : le glissement en cas de démarrage brusque ou de charge excentrée, et la nettoyabilité (les courroies à rainures accumulent les résidus en environnement alimentaire). Un choix de courroie lisse et résistante aux agents de nettoyage s'impose dans les secteurs agro et pharma.
Plateformes à plateau plein : accumulation ou positionnement ?
Plateau d'accumulation
Le plateau tournant plein sert de tampon entre deux étapes de ligne : les pièces ou colis entrent par un convoyeur d'introduction, s'accumulent sur le plateau en rotation continue, et sortent par un convoyeur d'évacuation au rythme de la ligne aval. Ce buffer lisse les à-coups de cadence sans arrêter la ligne. On retrouve cette configuration en bord de ligne d'emballage, en fin de ligne de fabrication ou en attente de palettisation.
Plateau de positionnement
En atelier, le plateau plein encastré sert au positionnement de pièces lourdes pour inspection, test ou montage. Un exemple concret : une armoire électrique de 3 000 kg positionnée sur un plateau encastré pour un test d'étanchéité, avec rotation manuelle indexée permettant d'exposer successivement chaque face sans déplacer la pièce. Les plateaux de ce type existent en acier, inox ou polyéthylène selon l'environnement (corrosion, hygiène, résistance chimique).
Tables à billes : quels usages pour le transfert multidirectionnel ?
La table à billes (ball transfer table) permet le déplacement d'une charge dans toutes les directions via une surface couverte de billes rotatives. Elle s'utilise principalement comme jonction entre deux convoyeurs d'orientations différentes, ou comme poste d'appoint pour repositionner manuellement un colis ou une palette sans effort.
Ses avantages : grande flexibilité de manœuvre, absence de motorisation, faible hauteur d'installation. Ses limites : capacité de charge plus faible que les tables à rouleaux ou à chaînes, sensibilité aux poussières et copeaux qui bloquent les billes, et absence totale d'automatisation. Elle convient donc aux postes d'appoint à faible cadence, pas aux lignes automatisées à fort flux.
Ses avantages : grande flexibilité de manœuvre, absence de motorisation, faible hauteur d'installation. Ses limites : capacité de charge plus faible que les tables à rouleaux ou à chaînes, sensibilité aux poussières et copeaux qui bloquent les billes, et absence totale d'automatisation. Elle convient donc aux postes d'appoint à faible cadence, pas aux lignes automatisées à fort flux.

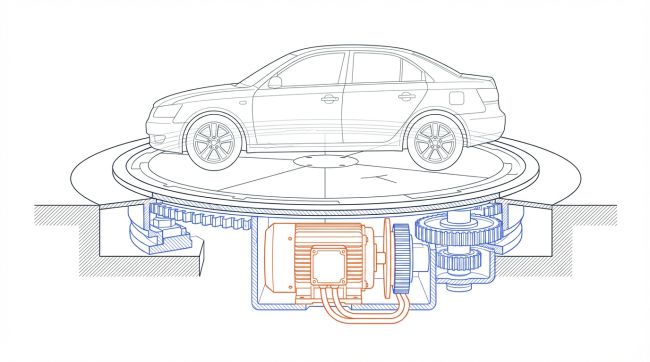

Plateformes heavy-duty : pour quels usages pour les véhicules ?
Véhicules légers et showrooms automobiles
Pour l’exposition de véhicules en rotation à 360°, les plateformes motorisées démarrent autour de 2,5 t de capacité pour un diamètre d’environ 4 m sur les formats compacts. La rotation est conçue pour rester lente, régulière et discrète, en cohérence avec les contraintes d’un environnement de showroom. Le pilotage s’effectue via un boîtier de commande ou une télécommande, avec intégration d’un arrêt d’urgence et de capteurs périphériques pour la détection d’obstacles. Les éléments de finition s’adaptent au projet d’aménagement, avec des options d’habillage, d’éclairage LED périphérique ou de revêtement de surface en carrelage ou résine.
Camions et poids lourds
Pour les poids lourds, les plateformes tournantes permettent une rotation de 180° à 360°, offrant la possibilité à un semi-remorque de pivoter sur place sans aire de retournement. Ces équipements s’intègrent en extérieur et sont conçus pour résister aux contraintes climatiques telles que la pluie, le gel ou les UV. Les capacités couvrent différents types de véhicules, du porteur au semi-remorque, avec une validation préalable des contraintes de portance du sol et de fréquence d’utilisation. Une maintenance annuelle, incluant le contrôle des motorisations, des capteurs et des composants mécaniques, permet de maintenir le bon fonctionnement de l’installation.
Grandes plateformes industrielles et scéniques
Sur mesure, les plateformes tournantes atteignent 25 m de diamètre et 40 t de capacité pour des projets industriels ou scéniques de grande envergure (fonderie, scénographie grand format, tests de rotation de structures). Ces configurations font appel à des couronnes d'orientation de grand diamètre, des motorisations distribuées et des systèmes de commande dédiés.
Plateformes tournantes pour scène et photographie 360° : quels usages ?
Événementiel et scénographie
Les podiums et scènes tournantes s'installent encastrés dans le sol (solution permanente) ou posés en surface (usage temporaire). Les diamètres vont de 2 à 8 m pour les applications événementielles courantes. La commande via boîtier ou télécommande permet de régler le sens, la vitesse, de programmer des arrêts à des angles précis (90°, 120°, 180°) et d'activer un arrêt d'urgence. L'éclairage LED périphérique s'intègre directement dans la structure pour des effets scéniques.
Photographie produit et scan 360°
Pour la photographie produit ou le scan 3D, la plateforme tourne lentement (0,8 à 1 tr/min) pendant que la caméra reste fixe. Des positions préprogrammées permettent des prises de vue séquencées à intervalles réguliers. La charge va de quelques kilogrammes (petit objet) à plusieurs centaines de kilogrammes (mobilier, pièce industrielle). Pour les véhicules, la plateforme motorisée de grand diamètre prend le relais.
Encastrement au sol ou montage en surface : quels impacts ?
Le choix entre encastrée et en surface conditionne directement l'exploitation au quotidien.
Encastrée : la surface de la plateforme affleure le sol, ce qui supprime les risques de trébuchement, facilite le passage des chariots et des convoyeurs, et donne un rendu esthétique propre (showroom, scène). L'inconvénient majeur : le génie civil (réservation, dalle, accès pour maintenance par dessous) représente un coût et un délai non négligeables. Une fois installée, la plateforme est difficile à déplacer.
En surface : la pose est rapide, sans génie civil. La plateforme repose sur le sol existant, ce qui autorise une installation temporaire ou un déplacement. Le revers : la saillie crée un obstacle à la circulation, nécessite parfois un plancher surélevé pour rétablir la continuité de niveau, et impose des rampes d'accès si des chariots doivent monter dessus.
Encastrée : la surface de la plateforme affleure le sol, ce qui supprime les risques de trébuchement, facilite le passage des chariots et des convoyeurs, et donne un rendu esthétique propre (showroom, scène). L'inconvénient majeur : le génie civil (réservation, dalle, accès pour maintenance par dessous) représente un coût et un délai non négligeables. Une fois installée, la plateforme est difficile à déplacer.
En surface : la pose est rapide, sans génie civil. La plateforme repose sur le sol existant, ce qui autorise une installation temporaire ou un déplacement. Le revers : la saillie crée un obstacle à la circulation, nécessite parfois un plancher surélevé pour rétablir la continuité de niveau, et impose des rampes d'accès si des chariots doivent monter dessus.
Comment choisir une plateforme tournante selon charge, diamètre et précision ?
Charge : centrée ou excentrée ?
La charge admissible affichée par un fabricant s'entend généralement pour une charge centrée. Dès que la charge est excentrée (centre de gravité déplacé par rapport à l'axe de rotation), la capacité réelle chute significativement. Les plateformes de Ø 1,5 à 2,5 m acceptent généralement des charges excentrées jusqu'à 1 000 kg ; celles de Ø 2 à 8 m montent à 5 000 kg en charge excentrée. Au-delà, une étude de charge spécifique s'impose.
Diamètre : à partir du gabarit de la charge
Le diamètre se choisit en fonction du gabarit de la charge, avec une marge de sécurité périphérique. Pour un véhicule compact, un plateau de 4 m suffit dans un espace contraint ; un utilitaire ou un SUV demande 5 à 6 m. Pour des palettes standard (1 200 × 800 mm), un plateau de 1,5 à 1,8 m couvre la plupart des cas.
Vitesse et précision d'arrêt
- Présentation lente (musée, showroom, photo) : 0,8 à 1 tr/min, mouvement fluide et silencieux.
- Transitique industrielle : la vitesse de rotation est subordonnée à la cadence de ligne ; l'arrêt doit être synchronisé avec le convoyeur aval.
- Indexation précise : un arrêt au degré près nécessite un codeur angulaire et une commande dédiée. Cette option augmente le coût mais s'avère indispensable en assemblage séquentiel ou en inspection multi-face.
Environnement et alimentation
En agro-alimentaire ou pharmaceutique, le plateau et le châssis s'exécutent en inox 304 ou 316, avec moteur étanche et conception drainante. En environnement poussiéreux ou extérieur, les roulements, chaînes et câblages reçoivent des protections adaptées (IP 65 minimum). Si un équipement embarqué sur le plateau requiert une alimentation électrique ou des signaux (capteur, éclairage, caméra), un collecteur électrique tournant évite l'emmêlement des câbles au fil des rotations.
