💡 Ce qu'il faut retenir :

La compatibilité d'un panneau solaire avec un tracker solaire repose sur trois dimensions à vérifier simultanément : la compatibilité mécanique (dimensions, poids, points de fixation), la compatibilité électrique (tension, courant, fenêtre MPPT, connectique) et la compatibilité environnementale (vent, corrosion, neige).
Les modules rigides cadrés en aluminium constituent la base de référence sur tracker ; les modules verre-verre et sans cadre nécessitent des pinces spécifiques, et les panneaux flexibles conviennent rarement à une structure motorisée.
Un tracker 1 axe génère un gain de production d'environ +25 à +30 % par rapport à une installation fixe, un tracker 2 axes peut atteindre jusqu'à +40 %, selon le site et les conditions d'ensoleillement.
Les panneaux bifaciaux sur tracker exigent un dégagement arrière suffisant et des pinces adaptées pour ne pas masquer la face arrière, sous peine d'annuler une partie du gain lié à l'albédo.
La boucle de câble (slack) entre la partie fixe et la partie mobile du tracker protège les câbles DC contre l'arrachement lors des rotations quotidiennes ; son absence est l'une des causes de défaillance les plus fréquentes sur chantier.
Dès que le projet dépasse quelques kWc, la compatibilité entre modules et tracker doit être confirmée par écrit auprès du fabricant du tracker, et le dimensionnement confié à un professionnel qualifié.

Un tracker solaire oriente les modules photovoltaïques pour suivre la course du soleil, et permet ainsi de produire davantage d'électricité sur une même surface qu'une installation fixe. Mais tous les panneaux ne se montent pas indifféremment sur un suiveur solaire. La compatibilité touche à la mécanique de la structure, à l'architecture électrique et aux contraintes environnementales. Ce guide détaille les critères à vérifier avant tout achat, pour éviter les erreurs coûteuses de montage ou de câblage.

Demandez un devis pour un tracker solaire

Quels trackers solaires imposent les contraintes les plus fortes aux modules ?

Tracker 1 axe : contraintes sur structure et câbles

Un tracker 1 axe pivote d'est en ouest en suivant l'azimut du soleil. Sa rotation est limitée à un seul degré de liberté, ce qui simplifie la mécanique et réduit les contraintes sur les câbles. La boucle de câble à prévoir en partie mobile est plus courte, et la torsion exercée sur les connecteurs reste modérée. En revanche, la surface exposée au vent peut être importante selon l'angle en cours de journée. La structure doit absorber les efforts de couple liés à la rotation, ce qui rend le dimensionnement des traverses et des points d'ancrage déterminant.

Voir tous nos trackers solaires

Tracker 2 axes : prises au vent et débattement accru

Un tracker 2 axes combine la rotation azimutale (est-ouest) et l'ajustement de l'inclinaison (hauteur du soleil selon les saisons). Ce double degré de liberté augmente la précision de suivi et peut porter le gain à environ +40 % par rapport au fixe, mais génère des contraintes mécaniques plus complexes. La prise au vent varie continuellement selon les deux axes, et les câbles doivent absorber une torsion dans deux plans. Les connecteurs MC4 et les câbles DC subissent davantage de sollicitations en flexion. Le dimensionnement des fondations béton et de la structure porteuse est systématiquement plus exigeant.

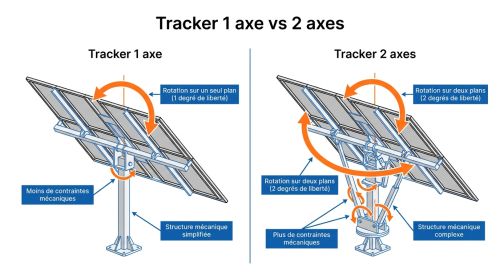

4 différences clés entre tracker 1 axe et 2 axes pour les modules :

Le tracker 1 axe exerce une rotation dans un seul plan ; le 2 axes sollicite les câbles dans deux directions différentes.
La prise au vent est plus complexe à maîtriser sur un 2 axes, car l'angle d'exposition varie en permanence.
Les câbles AC et DC ont besoin d'une boucle de service plus longue sur un 2 axes pour absorber le débattement supplémentaire.
Le 2 axes requiert des fondations et une structure généralement plus lourdes, ce qui augmente les exigences de charge maximale admissible par module.

Vous êtes fournisseur de tracker solaire ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels types de panneaux se montent sur un tracker solaire ?

Pourquoi les modules rigides cadrés restent la référence sur tracker

Les modules rigides cadrés en aluminium sont conçus pour être fixés sur des rails via des pinces intermédiaires (mid clamps) et des pinces d'extrémité (end clamps). Leur cadre répartit les contraintes mécaniques sur les zones prévues à cet effet par le fabricant du module. Ces zones de serrage sont définies dans la fiche technique et doivent impérativement être respectées, sous peine d'endommager les cellules ou de provoquer des microfissures. La grande majorité des trackers du marché ont été conçus et dimensionnés pour accueillir ce type de modules, avec des rails en aluminium dont les profils (40×40, 40×50, 50×50 mm) et les entraxes correspondent aux dimensions standard des cadres.

Points de vigilance avec les modules verre-verre et sans cadre

Les modules verre-verre (double face de verre, souvent utilisés pour le bifacial) et les modules sans cadre ne disposent pas des mêmes zones de serrage qu'un module cadrée standard. Leur fixation nécessite des pinces spécifiques à surface rembourrée, qui exercent une pression répartie pour éviter les fissures de contrainte. Le fabricant du tracker doit explicitement mentionner la compatibilité avec ce type de module dans sa documentation technique. À défaut, l'utilisation de pinces standard risque de créer des points de contrainte localisés sur le verre, avec des conséquences sur la durée de vie du module.

Pourquoi les panneaux flexibles conviennent rarement aux trackers

Les panneaux flexibles sont conçus pour s'adapter à des surfaces courbes ou légères (toitures non rigides, véhicules). Leur structure ne supporte pas les contraintes d'un serrage par pinces métalliques sur des rails rigides. Ils ne disposent pas de cadre permettant de reprendre les efforts de vent ou de couple exercés lors de la rotation du tracker. Leur utilisation sur une structure motorisée entraîne des risques de délaminage, de décollement ou de déformation permanente. Les panneaux flexibles ne sont pas adaptés aux trackers au sol.

Quels critères mécaniques valident la compatibilité module ↔ tracker ?

Dimensions et entraxes acceptés par les rails et traverses

Chaque tracker définit une plage de dimensions acceptables en longueur et en largeur pour les modules qu'il peut accueillir. Ces dimensions déterminent l'entraxe entre les rails de support et la longueur des traverses. Un module trop large dépasse les points de serrage prévus, ce qui crée un porte-à-faux dangereux. Un module trop étroit laisse des zones non soutenues qui fléchissent sous le vent. Avant tout achat, il faut vérifier que les dimensions hors-cadre du module (longueur × largeur) s'inscrivent dans la plage indiquée par le fabricant du tracker.

Poids du module et charge totale admissible du suiveur

Le tracker supporte le poids de l'ensemble des modules installés, auquel s'ajoutent les efforts dynamiques liés au vent et à l'inertie lors des rotations. La charge totale admissible en kilogrammes est une donnée clé fournie par le fabricant. Un module de 400 Wc pèse généralement entre 20 et 25 kg. Pour une installation de 10 modules, le poids statique dépasse déjà 200 à 250 kg. Si l'on ajoute les efforts dynamiques liés au vent, le dimensionnement de la structure doit intégrer une marge de sécurité. Dépasser la charge admissible du tracker entraîne une fatigue prématurée des motorisations et des risques de rupture structurelle.

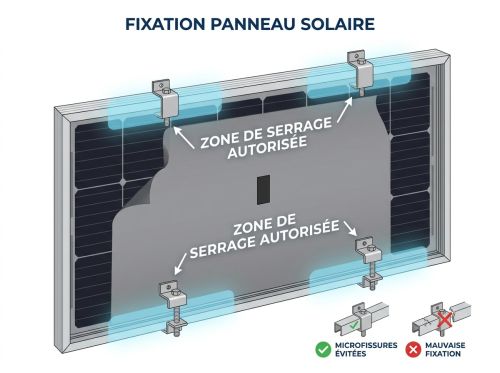

Zones de serrage, pinces et respect des préconisations fabricant

Les fabricants de modules définissent des zones de serrage autorisées sur le cadre, exprimées en distance depuis le bord du panneau. Ces zones correspondent aux sections du cadre dimensionnées pour absorber la pression des pinces sans déformer les cellules. Serrer une pince en dehors de ces zones, notamment au centre du bord long, peut provoquer des microfissures invisibles qui dégradent le rendement sur la durée. Il convient de vérifier que l'entraxe des rails du tracker correspond aux zones de serrage recommandées par le fabricant du module, et non l'inverse.

Prise au vent, couple en rotation et impact sur la structure

Lors de la rotation, le tracker génère un couple mécanique proportionnel à la surface des modules et à la force du vent. Plus les modules sont grands, plus le bras de levier est long, et plus le couple exercé sur le mât, les roulements et le motoréducteur est élevé. Un module dont la surface dépasse les spécifications du tracker crée des efforts que la motorisation ne peut pas absorber, avec un risque de blocage ou de déréglage de l'asservissement. Le fabricant du tracker indique toujours une surface maximale de modules acceptée (exprimée en m²) ; cette valeur est un critère de sélection non négociable.

Dilatation thermique et jeux mécaniques à prévoir

Un module PV subit des variations de température importantes entre une nuit d'hiver et un après-midi d'été. La dilatation thermique du cadre aluminium peut atteindre plusieurs millimètres sur un module de grande dimension. Si les pinces sont serrées trop fort sans jeu de dilatation, les contraintes exercées sur le cadre et les cellules s'accumulent avec les cycles thermiques. Les fabricants de pinces prévoient des tolérances pour absorber ce phénomène. Sur un tracker, où les modules sont exposés en plein air sur toute leur surface, la gestion des jeux de dilatation est encore plus importante qu'en toiture.

Comment vérifier la compatibilité des panneaux bifaciaux sur tracker ?

Les panneaux bifaciaux captent le rayonnement solaire sur leur face avant et le rayonnement réfléchi par le sol (albédo) sur leur face arrière. Sur un tracker au sol, la face arrière est orientée vers le sol, ce qui crée une configuration naturellement favorable. Mais cette disposition génère des contraintes de montage spécifiques.

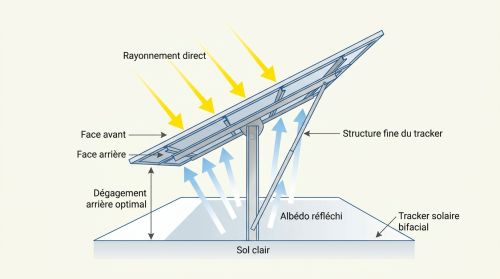

Dégagement arrière, hauteur et gestion des ombres parasites

Le gain bifacial dépend directement de la quantité de lumière qui atteint la face arrière. Les rails, les traverses, les câbles et les points de fixation créent des zones d'ombrage sur cette face si leur disposition n'a pas été optimisée. Un tracker dont les traverses sont larges ou nombreuses réduit significativement la surface arrière exposée. La hauteur au sol du module conditionne aussi l'albédo reçu : une hauteur trop faible réduit l'angle solide de rayonnement réfléchi et limite le gain bifacial. Les fabricants de trackers dédiés au bifacial prévoient des profils de rails plus fins, un espacement entre traverses calculé pour limiter l'ombrage, et une hauteur minimale du point bas du module au-dessus du sol.

Choix des pinces et routage des câbles pour limiter l'ombrage

Les pinces utilisées sur des modules bifaciaux doivent présenter la plus faible section possible côté face arrière pour ne pas projeter d'ombre. Certains fabricants proposent des pinces à profil bas spécifiquement conçues pour le bifacial. Le routage des câbles DC est également critique : les câbles ne doivent pas traverser la face arrière en diagonale, car chaque câble posé devant la face arrière génère une ligne d'ombre qui réduit la production. Le cheminement doit longer les bords du cadre, en restant le plus proche possible des montants latéraux.Ce qu'il faut demander au fabricant du tracker sur le montage bifacial :

Quelle est la section des traverses et des rails côté face arrière ?
Quel est le pourcentage de surface arrière masqué par la structure dans la configuration standard ?
Quelles pinces sont préconisées pour modules bifaciaux verre-verre sans cadre ?
Quelle hauteur minimale de module au sol est garantie pour optimiser l'albédo ?

Quels critères électriques comptent pour un tracker avec onduleur, MPPT et strings ?

Tension, courant et marges de sécurité pour dimensionner les strings

Chaque module PV est caractérisé par sa tension en circuit ouvert (Voc) et son courant de court-circuit (Isc) dans les conditions standard de test. Lors de la mise en série de modules pour former un string, les tensions s'additionnent et le courant reste celui d'un module. La tension totale du string ne doit jamais dépasser la tension d'entrée maximale de l'onduleur, y compris par temps froid (où la Voc augmente). Le dimensionnement doit intégrer un coefficient de température négatif sur la tension. À l'autre extrémité, la tension en fonctionnement (Vmpp) doit rester dans la fenêtre MPPT de l'onduleur pour que la production soit optimisée.

Fenêtres MPPT et limites si le tracker est vendu en kit électrifié

Certains trackers sont commercialisés sous forme de kit complet incluant un ou plusieurs onduleurs ou micro-onduleurs. Dans ce cas, la fenêtre MPPT de l'onduleur embarqué est déjà définie, et le choix des modules doit s'y conformer strictement. Un module dont la tension Vmpp sort de la plage basse de la fenêtre MPPT en été (température élevée de cellule) produira moins que sa capacité nominale, car l'onduleur ne trouve plus le point de puissance maximale. Avant de choisir les modules, il faut récupérer les données de la fiche technique de l'onduleur embarqué (plage de tension d'entrée, courant d'entrée max, tension de démarrage) et les croiser avec les données électriques du module dans les conditions thermiques extrêmes du site.

Compatibilité connectique MC4, continuité des masses et mise à la terre

Les modules PV sont livrés avec des connecteurs MC4 intégrés. Ces connecteurs ne sont pas universellement interopérables entre marques, même s'ils partagent la même désignation. Mélanger des connecteurs de marques différentes dans le même circuit peut provoquer des résistances de contact élevées, des échauffements locaux et un risque d'arc. Il convient d'utiliser des connecteurs de même marque sur l'ensemble du circuit DC. La mise à la terre des cadres de modules est obligatoire. Les câbles de protection doivent être cheminés avec les câbles DC pour minimiser les boucles conductrices et réduire les risques de surtension induite. Sur un tracker, la continuité de la mise à la terre entre la partie mobile et la partie fixe doit être assurée par un câble de terre flexible passant dans la boucle de service.

Comment gérer les câbles sur un tracker pour éviter l'arrachement ?

Cheminement type DC en partie mobile et partie fixe

Le câblage d'un tracker se divise en deux zones distinctes. La partie fixe relie le pied du tracker à l'onduleur ou au boîtier de raccordement au sol. La partie mobile est solidaire des modules et tourne avec eux à chaque rotation. La jonction entre ces deux zones est le point le plus vulnérable. Les câbles DC doivent y être dimensionnés en longueur pour couvrir l'amplitude maximale de rotation sans être tendus à aucun moment de la journée. Un câble tendu est un câble qui va s'arracher ou dont le connecteur MC4 va se déformer progressivement.

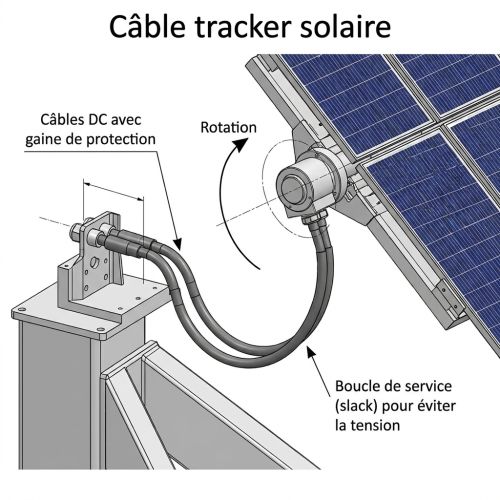

Boucle de service, rayons de courbure et protections mécaniques

La boucle de service (ou slack) est une réserve de câble formée en boucle libre entre la partie fixe et la partie mobile. Elle absorbe le débattement angulaire du tracker lors de la rotation. Cette boucle doit être suffisamment longue pour couvrir l'angle maximal de rotation dans les deux sens, avec une marge de sécurité. Le rayon de courbure minimal du câble doit être respecté (environ 3 fois le diamètre extérieur du câble selon les spécifications des câbles solaires de type H1Z2Z2-K). Des colliers de fixation résistants aux UV maintiennent le câble en position sans l'étrangler. Des gaines de protection en spirale ou des conduits flexibles protègent les câbles des frottements contre la structure.

Contrôles en maintenance et signes d'usure

La boucle de câble doit être inspectée visuellement lors de chaque maintenance annuelle. Les signes d'usure à surveiller incluent des traces de frottement sur la gaine, des câbles qui ont perdu leur boucle et commencent à être tendus lors des rotations, des connecteurs MC4 dont le verrou est endommagé, et des clips de fixation cassés ou desserrés. Un câble dont la gaine extérieure est fissurée ou écrasée doit être remplacé avant qu'une rupture d'isolement ne crée un défaut à la terre. L'inspection doit aussi vérifier que les câbles ne se retrouvent pas coincés entre une pièce mobile et une pièce fixe lors des mouvements extrêmes.

Quelles contraintes vent, corrosion et neige influencent le choix des modules ?

Vent fort, anémomètre et stratégies de mise en sécurité

Le vent est la contrainte environnementale principale pour un tracker. En position d'inclinaison forte, la surface exposée aux rafales génère des efforts considérables sur la structure et les modules. Les trackers équipés d'un anémomètre déclenchent automatiquement une mise à plat (position horizontale) lorsque la vitesse du vent dépasse un seuil défini par le calcul de structure selon les Eurocodes. Certains fabricants garantissent une résistance jusqu'à 120 km/h en position de sécurité. Le module installé doit lui-même résister aux charges mécaniques de vent (pression et succion) spécifiées dans sa fiche technique. En zone exposée, le porteur de projet doit s'assurer que la résistance mécanique du module au vent (exprimée en Pa dans les fiches techniques) est cohérente avec les charges calculées sur le site.

Corrosion, fixations et compatibilité matériaux

Un tracker installé au sol en extérieur est exposé en permanence à l'humidité, aux embruns en zone côtière et aux dépôts atmosphériques. Les rails et traverses sont généralement en aluminium anodisé ou en acier galvanisé. Les pinces de fixation doivent être en aluminium ou en acier inoxydable A2 ou A4. Un contact entre deux métaux différents dans un environnement humide (par exemple acier galvanisé contre aluminium non anodisé) crée une corrosion galvanique. Les boulons et écrous doivent être de la même famille métallique que les pièces qu'ils assemblent. Il faut vérifier que les fixations proposées par le fabricant du tracker sont compatibles avec les matériaux du cadre des modules choisis.

Neige, grêle et maintenance périodique

La neige pose deux problèmes sur un tracker : la surcharge mécanique et l'occultation de la face avant (et arrière pour le bifacial). Un tracker en position inclinée accumule moins de neige qu'un support horizontal, et certains modèles utilisent le mouvement motorisé du matin pour déloger la neige accumulée la nuit. En revanche, la structure du tracker n'est pas conçue pour supporter des charges de neige élevées sur une longue durée, contrairement à une installation en toiture dimensionnée selon les charges climatiques locales. En zone de montagne, cette contrainte doit être intégrée dans le dimensionnement. Pour la grêle, les modules doivent présenter une résistance mécanique adaptée à la zone géographique.

Quelles architectures électriques fonctionnent réellement sur un tracker ?

Onduleur de chaîne ou central au pied du tracker

L'architecture la plus répandue consiste à placer l'onduleur de chaîne (ou central) au pied du mât, dans un coffret protégé (indice IP minimum IP54). Cette configuration minimise la longueur des câbles DC entre les modules et l'onduleur, ce qui réduit les pertes en ligne et simplifie la gestion de la boucle de câble. Le câblage AC entre l'onduleur et le réseau ou les charges est alors en partie fixe et ne subit aucune contrainte liée à la rotation. C'est l'architecture recommandée pour la majorité des projets, notamment ceux dont la puissance dépasse quelques kWc.

Micro-onduleurs sur tracker : contraintes du câble AC mobile

Les micro-onduleurs placés directement sous chaque module présentent l'avantage d'optimiser individuellement la production de chaque panneau. Sur un tracker, cette architecture pose des difficultés spécifiques. Les micro-onduleurs ajoutent du poids en partie mobile (il faut vérifier que la charge totale admissible du tracker le permet). Le câble AC de sortie de chaque micro-onduleur est en partie mobile et subit les mêmes contraintes de rotation que les câbles DC.

Ce câble AC doit lui aussi disposer d'une boucle de service et d'une gaine de protection flexible. La supervision à distance des micro-onduleurs génère également des câbles de communication supplémentaires à intégrer dans le cheminement mobile.Les micro-onduleurs sur tracker sont pertinents dans trois situations : lorsque des ombrages partiels affectent certains modules différemment, lorsque les modules présentent des disparités de production (orientation légèrement différente entre modules d'un même tracker 2 axes), et lorsque le monitoring module par module est une exigence du projet. En revanche, ils sont à éviter si la charge maximale du tracker est proche de la limite, si la longueur des câbles AC mobiles dépasse le rayon de courbure minimal des câbles utilisés, ou si la maintenance des micro-onduleurs en hauteur est contraignante.

Optimiseurs et impacts sur maintenance et diagnostic

Les optimiseurs de puissance, placés sous chaque module, ajustent individuellement le point de fonctionnement sans convertir le courant en alternatif. Ils réduisent l'impact des ombrages partiels sur un string et permettent un monitoring module par module. Sur tracker, leur poids et leur volume sont inférieurs à ceux des micro-onduleurs, ce qui allège les contraintes de charge mobile. Les câbles DC restent en DC jusqu'à l'onduleur central au pied du tracker, ce qui simplifie la boucle de service. En maintenance, le diagnostic par module facilite l'identification des panneaux en baisse de performance.

Quelles erreurs de compatibilité reviennent le plus sur chantier ?

Les retours de terrain font apparaître plusieurs erreurs récurrentes qui compromettent la durée de vie ou la performance d'une installation tracker. En voici les principales, avec leur conséquence directe et la mesure corrective associée.

Modules trop grands pour la structure : la surface dépasse la capacité de couple du motoréducteur, la rotation bloque ou se désaligne. Solution : vérifier la surface maximale acceptée dans la documentation du tracker avant tout achat de modules.
Modules trop lourds : la charge totale dépasse la capacité admissible du mât et des roulements, accélérant l'usure des pièces mécaniques. Solution : additionner le poids de tous les modules et le comparer à la charge maximale indiquée par le fabricant, avec une marge de 10 %.
Pinces placées en dehors des zones de serrage autorisées : les cellules subissent des contraintes mécaniques qui génèrent des microfissures invisibles. Solution : consulter le plan de charge du module et positionner les pinces uniquement dans les zones indiquées.
Ombrage arrière sur modules bifaciaux : les rails ou câbles masquent la face arrière et annulent le gain bifacial. Solution : choisir un tracker explicitement prévu pour le bifacial, avec des profils de rails à faible section et un routage de câbles longeant les bords.
Câble DC sans boucle de service : le câble se tend lors des rotations extrêmes et finit par s'arracher ou casser la soudure d'un connecteur MC4. Solution : dimensionner la boucle de service en calculant la longueur nécessaire pour couvrir l'angle maximal de rotation dans les deux sens.
Mélange de modules différents dans un même string : un module de puissance ou de Voc différent limite l'ensemble du string au module le plus faible. Solution : utiliser des modules strictement identiques (même référence, même lot si possible) dans un même string.
Connecteurs MC4 de marques différentes mélangés : des résistances de contact élevées créent des points chauds et des risques d'incendie. Solution : utiliser uniquement des connecteurs de même marque sur l'ensemble du circuit DC.
Absence de position de sécurité vent : un tracker sans anémomètre ne se met pas à plat lors d'une rafale, exposant les modules à des charges qu'ils ne peuvent pas absorber. Solution : équiper le tracker d'un anémomètre ou choisir un modèle avec mise à plat automatique intégrée.

Quelles informations obtenir avant l'achat auprès du fabricant ?

Avant de finaliser le choix des modules et du tracker, plusieurs éléments doivent être obtenus par écrit auprès des deux parties.Questions à poser au fabricant du tracker :

Quelle est la charge maximale admissible en kilogrammes (modules + éventuels micro-onduleurs) ?
Quelle est la surface maximale de modules acceptée en m² ?
Quels types de fixation sont disponibles (rails, entraxes, types de pinces) et sont-ils compatibles avec les modules bifaciaux verre-verre ?
Quelle est la plage de dimensions (longueur × largeur) des modules acceptés ?
Quel est l'angle maximal de rotation et quelle longueur de boucle de câble est préconisée ?
Le tracker intègre-t-il un anémomètre avec mise à plat automatique, et à quel seuil de vent ?
Quelle est la résistance certifiée au vent en position de sécurité ?
Quelle maintenance annuelle est préconisée et quelles pièces sont sujettes à l'usure ?

Questions à poser au fournisseur de modules :

Où se situent exactement les zones de serrage autorisées sur le cadre (distance depuis le bord, en mm) ?
Quelle est la charge mécanique maximale admissible (vent, neige) exprimée en Pa ?
Le module est-il certifié pour une utilisation sur tracker motorisé avec sollicitations dynamiques répétées ?
Pour un module bifacial : quel est le gain bifacial attendu selon le type de sol et la hauteur d'installation ?
Quelle est la garantie produit si les pinces sont placées selon les préconisations, et cette garantie couvre-t-elle l'usage sur tracker ?

Pour tout projet dépassant quelques kWc, la confirmation de compatibilité doit être obtenue par écrit auprès du fabricant du tracker et du fournisseur de modules. Le dimensionnement électrique (strings, MPPT, câblage DC/AC) doit être confié à un professionnel qualifié, qui intègre les spécificités du site (vent, neige, corrosion) dans ses calculs.

FAQ : compatibilité panneaux solaires et tracker solaire

Tous les panneaux solaires sont-ils compatibles avec un tracker ?

Non. Seuls les modules rigides cadrés respectant les dimensions, le poids et les zones de serrage acceptés par le tracker sont réellement compatibles. Les modules flexibles ne sont pas adaptés aux trackers motorisés, et les modules verre-verre nécessitent des pinces spécifiques. La compatibilité doit être validée module par module, en croisant les fiches techniques du module et du tracker.

Peut-on monter des panneaux bifaciaux sur n'importe quel tracker ?

Non. Un tracker standard peut générer un ombrage arrière important via ses rails et traverses, ce qui réduit ou annule le gain bifacial. Il faut choisir un tracker conçu pour le bifacial, avec des profils de structure à faible section côté face arrière, une hauteur minimale garantie au-dessus du sol, et un routage de câbles longeant les bords du module.

Peut-on mélanger des panneaux de puissances différentes sur un même tracker ?

On peut monter des modules de puissances différentes sur un même tracker si celui-ci dispose de plusieurs strings sur des MPPT indépendants. En revanche, il est interdit de mélanger des modules de puissances ou de tensions différentes dans un même string, car le module le plus faible limite l'ensemble de la chaîne.

Comment éviter l'arrachement des câbles lors des rotations du tracker ?

En dimensionnant correctement la boucle de service (slack) entre la partie fixe et la partie mobile du tracker. Cette boucle doit couvrir l'amplitude angulaire maximale de rotation dans les deux sens, avec une marge de sécurité. Le rayon de courbure minimal des câbles doit être respecté, et les câbles doivent être fixés avec des colliers résistants aux UV sans être étranglés.

Un micro-onduleur peut-il être installé sur un tracker ?

Oui, mais avec des précautions spécifiques. Les micro-onduleurs ajoutent du poids en partie mobile et génèrent des câbles AC qui doivent eux aussi disposer d'une boucle de service flexible. Il faut vérifier que la charge totale (modules + micro-onduleurs) reste dans la limite admissible du tracker, et que les câbles AC mobiles sont adaptés aux sollicitations mécaniques répétées.

Quelle fenêtre MPPT faut-il vérifier pour des modules sur tracker ?

La tension Vmpp du string doit rester dans la plage de fonctionnement MPPT de l'onduleur dans toutes les conditions de température du site. En été, la température élevée des cellules fait baisser la Vmpp ; en hiver, le froid l'augmente. Le dimensionnement du string doit vérifier que la Voc maximale (par temps froid) ne dépasse pas la tension d'entrée maximale de l'onduleur, et que la Vmpp minimale (par temps chaud) reste au-dessus de la limite basse de la fenêtre MPPT.

Quelle est la vitesse de vent limite pour un tracker en fonctionnement ?

Le seuil de mise en sécurité (mise à plat automatique) varie selon les modèles. Certains fabricants indiquent une résistance certifiée jusqu'à 120 km/h en position horizontale de sécurité. En fonctionnement normal (suivi du soleil), le seuil de déclenchement de l'anémomètre est généralement plus bas. Ce seuil doit être fourni dans la documentation technique du fabricant et intégré dans l'analyse du site avant installation.
