Temps de lecture estimé : 6min

💡 À retenir :

Un robot de canalisation intervient en inspection, curage/débouchage, fraisage, réparation localisée et réhabilitation sans tranchée : chaque usage répond à un type de problème distinct.
L'inspection vidéo (ITV) est le point de départ de toute intervention : elle localise les anomalies et guide le choix de l'outil.
Le fraisage robotisé traite les obstacles résistants (racines, béton, concrétions calcaires) que le jet haute pression ne suffit pas à éliminer.
La réparation localisée (manchette, injection de résine) cible un défaut ponctuel ; le chemisage continu réhabilite un tronçon entier.
Ces techniques s'appliquent principalement sur les réseaux d'assainissement et eaux pluviales, sur des diamètres généralement compris entre DN 150 et DN 800 pour les robots motorisés, et dès DN 45–100 mm pour les caméras à pousser.
Tout accès se fait via des regards existants : l'absence de point d'accès et l'effondrement complet de la conduite constituent les deux limites les plus fréquentes.
Un diagnostic préalable est systématiquement requis avant toute intervention robotisée.

Obtenez un devis rapide pour un robot d'inspection

Le robot de canalisation est utilisé pour intervenir sur des réseaux enterrés sans recourir à des travaux de terrassement. Il permet d’accéder à l’intérieur des conduites afin d’identifier des anomalies, d’agir sur des obstructions ou de traiter des dégradations. Son utilisation s’inscrit dans des opérations techniques où l’accès direct est limité. Cet équipement est mobilisé dans différents contextes liés à l’exploitation et à la maintenance des réseaux.

Voir nos robots d'inspection de canalisation

Dans quels cas utiliser un robot de canalisation ?

Un robot de canalisation trouve son utilité dans de nombreuses situations, qu'il s'agisse d'un simple diagnostic ou d'une réhabilitation complète sans ouvrir le sol. Voici les principaux cas d'usage :

La conduite présente un écoulement lent, une stagnation ou des refoulements récurrents qui nécessitent de localiser l'origine du problème.
Des racines d'arbres ou d'arbustes ont pénétré la conduite et réduisent ou bloquent l'écoulement.
Des concrétions calcaires ou des dépôts de béton/mortier issus de travaux se sont accumulés et obstruent la section.
Des branchements intrusifs (piquages mal positionnés ou saillants) gênent le passage et créent des points de décantation.
Des fissures, perforations ou joints défectueux génèrent des infiltrations d'eaux claires parasites ou des fuites vers l'extérieur.
Une réhabilitation sans tranchée (chemisage) est planifiée et nécessite une préparation de la surface ou la réouverture des branchements après pose de la gaine.
Un contrôle réglementaire ou de réception est requis après travaux, avant livraison d'un réseau neuf ou dans le cadre d'un plan d'entretien préventif.
Le réseau présente des déboîtements, contre-pentes ou ovalisations qui menacent sa fonctionnalité à terme.
Un diagnostic immobilier ou patrimonial impose de connaître l'état réel des conduites avant d'engager un budget de réfection.

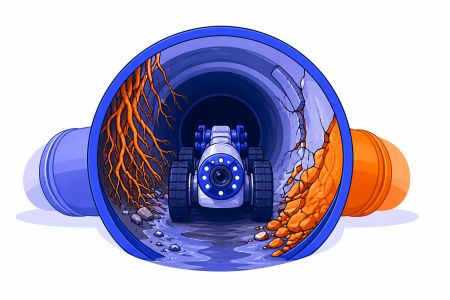

Robot inspection canalisation avec défauts

Vous êtes fournisseur de robot d'inspection de canalisation ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Comment se déroule l'inspection par caméra ?

Anomalies détectées par la caméra d'inspection

L'inspection télévisée (ITV) restitue l'état interne d'une canalisation en temps réel. La caméra relève quatre familles d'anomalies : les défauts structurels (fissures, fractures, déboîtements, ovalisation), les défauts géométriques (contre-pentes, flaches, réductions de section), les défauts d'étanchéité (infiltrations, exfiltrations, joints fuyards) et les obstructions (racines, dépôts, corps étrangers, branchements pénétrants). Sur les réseaux enterrés, l'inspection confirme également l'absence d'affaissement ou d'écrasement après remblai.

Localisation de l'anomalie et livrables

La caméra équipée d'une sonde émettrice permet de repérer précisément la position de la tête depuis la surface, ce qui limite les terrassements inutiles. Le résultat de l'opération est un rapport illustré (vidéo HD, captures d'écran géolocalisées, distance parcourue, préconisations) qui sert de base à la décision d'intervention et de preuve de résultat lors de la réception de chantier. Les caméras à pousser sur jonc flexible couvrent des diamètres de l'ordre de DN 45 à 300 mm; les robots motorisés sur chariot prennent en charge des plages plus larges, généralement de DN 100 à 1 200 mm selon les modèles.

Comment un robot de canalisation est-il utilisé pour le débouchage et le curage ?

Débouchage mécanique et jet haute pression

Le débouchage intervient lors d’un incident ponctuel, comme un bouchon soudain ou une obstruction totale. Le curage correspond à un entretien programmé visant à éliminer progressivement les dépôts présents dans la canalisation. Le jet d’eau haute pression (HP ou THP) constitue la méthode utilisée pour décoller les dépôts de graisses, les boues et les sédiments. Lorsque l’obstruction est plus résistante, par exemple en présence de calcaire durci, de résidus de mortier ou d’objets solides, un débouchage mécanique par furet électrique à spirale rotative vient compléter l’action hydraulique, notamment sur des canalisations de diamètre compris entre DN 75 et DN 200 mm.

Buses spécialisées et curage ciblé

Le choix de la buse conditionne l'efficacité : les buses radiales désobstruent en exerçant une traction, les buses rotatives nettoient la circonférence des parois après débouchage, les buses à chaînes détartrent les dépôts durs de calcaire ou de graisses solidifiées. Sur les réseaux d'assainissement collectif, les véhicules hydrocureurs traitent des conduites allant bien au-delà du DN 200 avec des pressions atteignant 300 à 500 bars pour les équipements compacts.

Contrôle systématique après intervention

Une inspection vidéo de contrôle après curage permet de valider le résultat, de vérifier la propreté des parois et de confirmer la qualité du nettoyage. Cette étape est réalisée notamment lorsque l’intervention précède un chemisage ou une réception de réseau.

Dans quels cas utiliser un robot de canalisation pour le fraisage ?

Le fraisage robotisé intervient lorsque le jet haute pression ne suffit pas à éliminer l'obstacle. Les cas les plus fréquents sont :

les intrusions racinaires qui ont colonisé la conduite sur plusieurs mètres,
les résidus de béton ou mortier laissés par des travaux de raccordement,
les concrétions calcaires formant des couches épaisses sur les parois de béton ou de grès,
les branchements intrusifs dont la saillie obstrue partiellement la section.

Le robot fraiseur, piloté à distance avec contrôle visuel en temps réel, usine sélectivement ces obstacles sans endommager la paroi saine. Il couvre généralement des diamètres de DN 150 à DN 800 selon les gammes d'équipements, certains modèles descendant jusqu'au DN 100–150 pour les petits collecteurs. Le fraisage joue un rôle de préparation de surface avant la pose d'une gaine de chemisage. Une paroi chargée d'aspérités, de racines ou de saillies empêche la bonne adhérence et le glissement de la gaine. Après fraisage, un hydrocurage de rinçage évacue les débris produits, puis une inspection vidéo de contrôle confirme que la surface est prête à recevoir le revêtement.

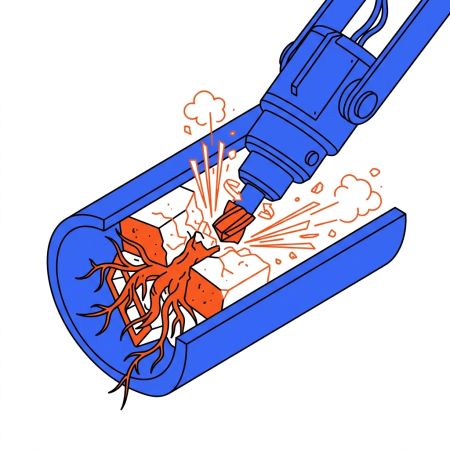

Fraisage robotisé obstacle dur canalisation

Comment réparer une canalisation sans tranchée avec un robot ?

Défauts adaptés à une intervention ponctuelle

La réparation localisée s'impose lorsque la dégradation est circonscrite à une zone précise : fissure unique, perforation isolée, joint fyards, piquage de branchement défectueux. Un robot ou un packer positionne une manchette textile imprégnée de résine (également appelée "Top Hat" pour les réparations au droit d'un branchement) exactement à l'aplomb du défaut. La résine polymérise en place, restaure l'étanchéité locale et peut apporter un renfort mécanique selon la composition du manchon.

Réparation ponctuelle versus réhabilitation complète

La réparation localisée traite un défaut, là où le chemisage continu traite un tronçon entier. Le choix dépend du nombre, de l'étendue et de la gravité des anomalies recensées lors de l'inspection préalable. Une conduite présentant des fissures diffuses sur 30 mètres bénéficiera davantage d'un chemisage ; une conduite globalement saine avec un seul joint défectueux relève en revanche d'une manchette.

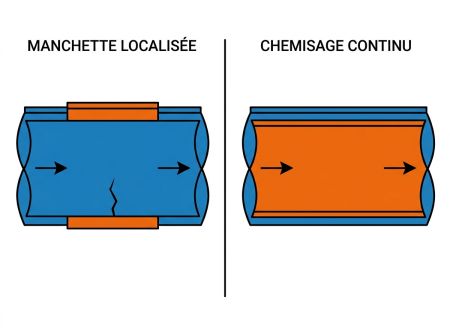

Comparatif manchette et chemisage canalisation

Comment un robot de canalisation intervient-il dans le chemisage des canalisations ?

Le robot de canalisation est utilisé lors de travaux de réhabilitation lorsque une conduite présente des dégradations sur une longueur importante. Ce type d’intervention concerne des infiltrations, des fissures répétées ou une corrosion du matériau. Le chemisage consiste à insérer une gaine textile imprégnée de résine à l’intérieur de la canalisation existante. Après polymérisation par UV, vapeur ou eau chaude, cette gaine forme un nouveau conduit étanche sans ouverture du sol.

Le recours à cette technique permet de traiter un tronçon complet lorsque la réparation ponctuelle n’est plus adaptée. Le chemisage conserve la structure en place tout en assurant l’étanchéité du réseau. L’intervention suit plusieurs étapes dans lesquelles le robot est mobilisé :

inspection vidéo initiale pour localiser les défauts
curage haute pression pour nettoyer la conduite
fraisage des obstacles résiduels
réouverture des branchements après durcissement de la gaine

Cette dernière opération est réalisée à l’aide d’un robot fraiseur piloté à distance. Il permet de rétablir les connexions entre la canalisation principale et les branchements, sans travaux de terrassement. Une inspection vidéo finale permet de vérifier la conformité de l’intervention avant remise en service.

Dans quels types de réseaux utiliser un robot de canalisation ?

Réseaux concernés

Le robot de canalisation est utilisé sur différents types de réseaux enterrés, en fonction des besoins d’inspection, de nettoyage ou de réparation. Les principales applications concernent :

les réseaux d’eaux usées (EU)
les réseaux d’eaux pluviales (EP)
les réseaux industriels

Les interventions peuvent être réalisées sur plusieurs matériaux comme le PVC, le béton, le grès ou la fonte. Les diamètres traités varient selon les équipements utilisés, allant de petits conduits accessibles par caméra de canalisation à pousser jusqu’à des collecteurs nécessitant des robots motorisés. L’utilisation est adaptée aux configurations de réseaux complexes, incluant des longueurs importantes ou des sections difficilement accessibles.

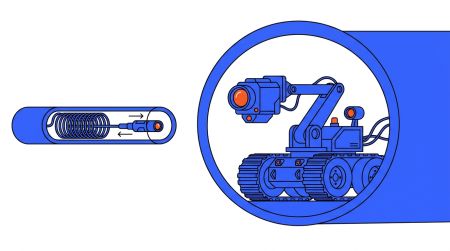

Diamètre canalisation caméra et robot motorisé

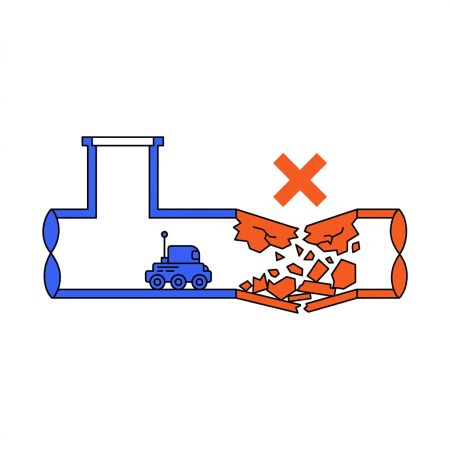

Quelles sont les limites d’utilisation d’un robot de canalisation ?

L’utilisation d’un robot de canalisation dépend de plusieurs conditions techniques liées à l’état et à l’accessibilité du réseau. Un point d’accès est nécessaire pour introduire l’équipement dans la conduite. L’intervention repose également sur un diagnostic préalable afin de déterminer la faisabilité et le type d’action à réaliser. Certaines situations limitent l’usage :
