Temps de lecture estimé : 8min
đź’ˇ L'essentiel Ă retenir :
- La dimension camion frigorifique utile varie de 2 m³ pour un fourgon urbain à 95 m³ pour une semi-remorque récente.
- La largeur camion frigorifique extérieure atteint 2,60 m au lieu de 2,55 m pour compenser l'épaisseur des parois isolées.
- Un fourgon frigorifique de 8 m³ convient aux tournées urbaines multi-arrêts.
- Un porteur de 10 Ă 19 tonnes transporte 18 Ă 21 palettes Europe et offre 8 Ă 10 tonnes de charge utile.
- Une semi-remorque frigorifique possède 13,30 à 13,60 m de longueur utile et charge 33 à 34 palettes Europe.
- Les dimensions intérieures utiles se vérifient toujours sur les plans du carrossier.
Les dimensions intérieures utiles déterminent la capacité réelle de chargement. Un véhicule frigorifique de type fourgon offre de 2 à 17 m³, un porteur de 44 à 60 m³ et une semi-remorque de 82 à 95 m³. La largeur extérieure passe de 2,55 m à 2,60 m pour compenser l'isolation. Une semi-remorque mesure de 13,30 à 13,60 m de longueur utile, de 2,42 à 2,48 m de largeur utile et de 2,55 à 2,70 m de hauteur utile. La capacité totale s'étend de 18 à 34 palettes Europe selon le gabarit.
Obtenez des devis pour des véhicules frigorifiques

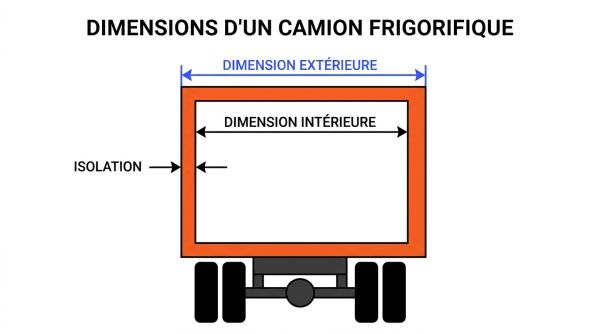

Quelles dimensions faut-il distinguer sur un camion frigorifique ?
Trois types de mesures coexistent. Les dimensions extérieures servent à valider l'accès au site. Les dimensions hors-tout intègrent les rétroviseurs et autres éléments saillants. Les dimensions intérieures définissent l'espace réellement exploitable pour la cargaison.
Dimensions extérieures et largeur maximale autorisée pour un frigorifique
La largeur camion frigorifique réglementaire est de 2,55 m pour un véhicule standard. Elle passe à 2,60 m pour une caisse à température dirigée. Cette dérogation compense l'épaisseur des panneaux isolants. La longueur extérieure d'un porteur atteint 10,00 à 11,50 m. La hauteur hors-tout reste voisine de 4,00 m. Les rétroviseurs ajoutent 20 à 30 cm de chaque côté. La largeur totale rétroviseurs compris se situe entre 2,95 et 3,05 m.
Dimensions intérieures utiles au chargement d'un camion frigorifique
Les dimensions intérieures exploitent l'espace situé derrière les parois isolées. Pour une semi-remorque frigorifique, la longueur utile varie de 13,30 à 13,60 m. La largeur utile va de 2,42 à 2,48 m. La hauteur utile se situe entre 2,55 et 2,70 m. Ces cotes définissent le nombre de palettes et le volume réel. Toute vérification de chargement s'appuie sur ces mesures intérieures.
Vous êtes fournisseur de véhicule frigorifique ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Quelles dimensions intérieures selon le type de camion frigorifique ?
Le volume utile couvre une plage continue de 2 m³ à 95 m³. La capacité au sol va de 2 à 6 palettes Europe sur fourgon, de 18 à 21 palettes sur porteur et de 33 à 34 palettes sur semi-remorque. Les dimensions extérieures servent seulement à valider l'accès au site.
| Gabarit | Longueur extérieure | Largeur extérieure | Longueur intérieure utile | Largeur intérieure utile | Hauteur intérieure utile | Volume utile | Palettes Europe |
|---|---|---|---|---|---|---|---|
| Fourgon frigorifique | 4,50 Ă 6,50 m | 1,90 Ă 2,10 m | 1,50 Ă 3,70 m | 1,70 Ă 2,10 m | 0,94 Ă 2,15 m | 2 Ă 17 mÂł | 2 Ă 6 |
| Porteur frigorifique 10 Ă 19 t | 10,00 Ă 11,50 m | 2,55 Ă 2,60 m | 7,50 Ă 8,50 m | 2,42 Ă 2,45 m | 2,40 Ă 2,55 m | 44 Ă 60 mÂł | 18 Ă 21 |
| Semi-remorque frigorifique | 13,60 Ă 14,00 m | 2,60 m maximum | 13,30 Ă 13,70 m | 2,42 Ă 2,48 m | 2,55 Ă 2,70 m | 82 Ă 95 mÂł | 33 Ă 34 |
| Remorque frigorifique 13,60 m | 13,60 m | 2,60 m maximum | 13,31 Ă 13,62 m | 2,48 Ă 2,50 m | 2,60 Ă 3,00 m | 85 Ă 101 mÂł | 33 |
| Gabarit : Fourgon frigorifique | |
|---|---|
| Longueur extérieure | 4,50 à 6,50 m |
| Largeur extérieure | 1,90 à 2,10 m |
| Longueur intérieure utile | 1,50 à 3,70 m |
| Largeur intérieure utile | 1,70 à 2,10 m |
| Hauteur intérieure utile | 0,94 à 2,15 m |
| Volume utile | 2 Ă 17 mÂł |
| Palettes Europe | 2 Ă 6 |
| Gabarit : Porteur frigorifique 10 Ă 19 t | |
|---|---|
| Longueur extérieure | 10,00 à 11,50 m |
| Largeur extérieure | 2,55 à 2,60 m |
| Longueur intérieure utile | 7,50 à 8,50 m |
| Largeur intérieure utile | 2,42 à 2,45 m |
| Hauteur intérieure utile | 2,40 à 2,55 m |
| Volume utile | 44 Ă 60 mÂł |
| Palettes Europe | 18 Ă 21 |
| Gabarit : Semi-remorque frigorifique | |
|---|---|
| Longueur extérieure | 13,60 à 14,00 m |
| Largeur extérieure | 2,60 m maximum |
| Longueur intérieure utile | 13,30 à 13,70 m |
| Largeur intérieure utile | 2,42 à 2,48 m |
| Hauteur intérieure utile | 2,55 à 2,70 m |
| Volume utile | 82 Ă 95 mÂł |
| Palettes Europe | 33 Ă 34 |
| Gabarit : Remorque frigorifique 13,60 m | |
|---|---|
| Longueur extérieure | 13,60 m |
| Largeur extérieure | 2,60 m maximum |
| Longueur intérieure utile | 13,31 à 13,62 m |
| Largeur intérieure utile | 2,48 à 2,50 m |
| Hauteur intérieure utile | 2,60 à 3,00 m |
| Volume utile | 85 Ă 101 mÂł |
| Palettes Europe | 33 |
Fourgons frigorifiques de 2 Ă 17 mÂł de volume utile
Les fourgons compacts offrent de 2 à 5 m³. Les fourgons moyens proposent de 6 à 10 m³. Le créneau de 6 à 10 m³ constitue le standard de la livraison urbaine. Les longueurs utiles s'étendent de 1,50 à 3,70 m. Les hauteurs utiles vont de 0,94 à 2,15 m.
Porteurs frigorifiques de 10 Ă 19 tonnes de PTAC
Un porteur de 10 à 19 tonnes dispose d'une caisse utile de 7,50 à 8,50 m. Sa capacité au sol atteint 18 à 21 palettes Europe. La charge utile réelle se situe entre 8 et 10 tonnes pour un 19 tonnes frigorifique.
Semi-remorques et remorques frigorifiques de 13 à 14 mètres
La semi-remorque frigorifique mesure de 13,30 à 13,60 m de longueur utile. Son volume utile va de 82 à 95 m³. Elle charge 33 à 34 palettes Europe. La dérogation de longueur à 14,00 m s'applique aux caisses à température dirigée.

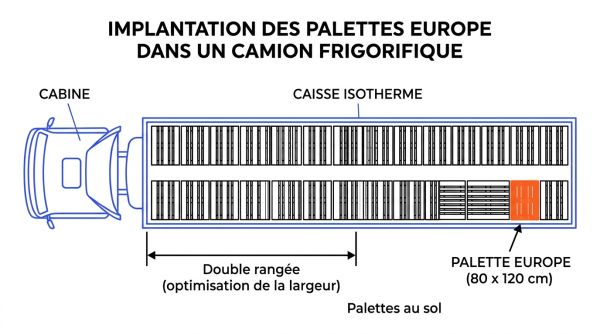

Quelle capacité de chargement en palettes Europe offre un camion frigorifique ?
La palette Europe mesure 80 cm de large sur 120 cm de long. Le nombre de palettes au sol dépend de la longueur utile et du sens de pose. Un porteur 19 tonnes charge 18 à 21 palettes. Une semi-remorque charge 33 à 34 palettes Europe ou 26 palettes ISO de 100 sur 120 cm.
Capacité au sol en palettes par type de véhicule
Les facteurs limitants suivants influencent le nombre de palettes réellement transportables.
- Le poids des marchandises peut saturer la charge utile avant le volume.
- La longueur utile de caisse détermine le nombre de rangées.
- La largeur intérieure de 2,42 à 2,48 m permet deux palettes de front.
- La hauteur utile conditionne le gerbage Ă©ventuel.
Optimisation par gerbage sur plancher et sens de pose
Un plancher intermédiaire à rails ou haquets double la capacité au sol. Le double étage exige des produits empilables, une hauteur suffisante et une arrimage conforme. Le sens de pose modifie l'emprise au sol. Une palette posée dans le sens de la longueur occupe 1,20 m. Posée en travers, elle occupe 0,80 m.
Quelles normes fixent les dimensions maximales des camions frigorifiques ?
Les dimensions maximales relèvent de la directive européenne 96/53/CE et du code de la route. Les réglementations sur les véhicules frigorifiques fixent les gabarits extérieurs, pas les dimensions intérieures. La certification ATP couvre la performance thermique de la caisse.
DĂ©rogations de largeur et longueur pour caisse isotherme
Un camion frigorifique peut mesurer 2,60 m de large au lieu de 2,55 m. Une semi-remorque à température dirigée atteint 14,00 m de long au lieu de 13,60 m. Ces dérogations s'appliquent seulement si les parois isolées présentent une épaisseur minimale de 45 mm.
Hauteurs maximales autorisées selon les contraintes d'ouvrages routiers
La France ne fixe pas de hauteur maximale légale pour les véhicules. La limite pratique vient des ouvrages routiers. Prévoir 4,10 m sur route, 4,30 m sur itinéraire international et 4,50 m sur autoroute.
Réglementation ATP et classes de température FRC FRA FNA
L'accord ATP encadre le transport des denrées périssables. Il ne fixe pas le gabarit mais la conformité thermique. Le Cemafroid délivre l'attestation en France.
- FRC : caisse frigorifique à isolation renforcée, classe C.
- FRA : caisse frigorifique à isolation renforcée, classe A.
- FNA : caisse frigorifique Ă isolation normale, classe A.
Quels facteurs font varier la largeur et le volume utile ?
Plusieurs paramètres font varier la largeur utile et le volume réel d'une caisse frigorifique. Aucune cote n'est universelle.
- L'Ă©paisseur des panneaux isolants va de 50 Ă 100 mm.
- Le groupe frigorifique et l'évaporateur réduisent la hauteur ou la longueur utile.
- Les caisses bi-température et tri-température ajoutent cloisons et poids.
- Le hayon, les rails d'arrimage et les portes latérales modifient l'espace exploitable.
Épaisseur des parois isolées et encombrement du groupe
L'isolation en polyuréthane ou polystyrène représente 50 à 100 mm par paroi. Cette épaisseur réduit la largeur intérieure et la hauteur sous plafond. Sur un fourgon, la carrosserie isolée ajoute 250 à 450 kg. Cette masse abaisse d'autant la charge utile disponible.
Type de caisse frigorifique, cloisons et équipements embarqués
Une caisse bi-température sépare le frais du surgelé avec une cloison mobile. Cette cloison réduit le volume utile et augmente la tare. Un plancher bas demandé par la grande distribution améliore la hauteur utile. Le hayon élévateur et les portes latérales facilitent l'accès mais empiètent sur la charge utile.
Quel camion frigorifique pour 8 mÂł, 20 mÂł ou 10 tonnes ?
Le choix du gabarit dépend du volume à transporter, du nombre d'arrêts et de la charge utile nécessaire. Un camion frigorifique 8m3 sert aux tournées urbaines. Un camion frigorifique 20m3 correspond à un véhicule utilitaire de 3,5 t. Un camion frigorifique 10 tonnes renvoie à un porteur de 10 à 19 t de PTAC.

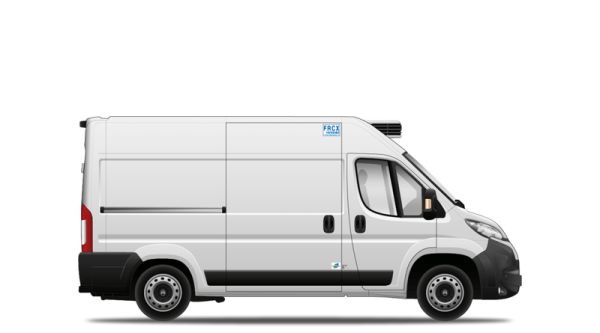

Fourgon frigorifique de 8 mÂł pour livraison urbaine
Le créneau de 6 à 10 m³ constitue le standard des livraisons urbaines multi-arrêts. Les volumes utiles annoncés atteignent 8,9 à 11 m³ sur ce segment. Boulangeries, primeurs et traiteurs utilisent ce format pour les tournées quotidiennes. Un camion frigorifique 8m3 charge de 4 à 6 palettes Europe.
Porteur frigorifique de 20 mÂł et 10 tonnes
Le terme camion frigorifique 20m3 désigne souvent un utilitaire de 3,5 t avec 440 à 850 kg de charge utile. Pour atteindre 8 à 10 tonnes de charge utile, le porteur de 10 à 19 t s'impose. Sa caisse utile mesure 7,50 à 8,50 m de long et charge 18 à 21 palettes Europe. Un camion frigorifique 10 tonnes convient aux tournées régionales et à la sortie de plateforme.
Quels exemples concrets illustrent les dimensions des camions frigorifiques ?
Les volumes utiles annoncés sur les fourgons frigorifiques vont de 2,2 à 17 m³. La hauteur sous plafond est le premier facteur discriminant. Elle passe de 0,94 m sur un compact à 2,15 m sur un châssis-cabine.
Volumes utiles relevés sur les fourgons frigorifiques courants
Les modèles compacts offrent 2,2 à 4,4 m³. Les fourgons moyens se situent entre 8,9 et 11 m³. Le grand fourgon atteint 17 m³.
| Modèle | Volume utile annoncé |
|---|---|
| Opel Combo | 2,2 mÂł |
| Renault Kangoo version longue | 3,9 mÂł |
| Peugeot e-Partner version longue | 4,4 mÂł |
| Ford E-Transit Custom L1 Ă L2 | 5,8 Ă 9 mÂł |
| Fiat Ducato frigorifique | 11 mÂł |
| Renault Master frigorifique | 17 mÂł |
Longueurs et hauteurs utiles relevées selon les caisses
La longueur utile varie de 1,50 à 3,70 m. La hauteur utile sous plafond varie de 0,94 à 2,15 m. Ces cotes déterminent le volume mobilisable plus que la largeur.
| Modèle | Longueur utile | Hauteur utile |
|---|---|---|
| Peugeot Partner | 1,66 m | 0,94 m |
| Opel Combo | 1,52 m | 1,10 m |
| Renault Trafic | 2,19 Ă 2,75 m | 1,17 Ă 1,80 m |
| Peugeot Expert | 2,48 m | 1,70 m |
| Fiat Ducato | 3,00 m | 1,95 m |
| Renault Master châssis-cabine | 3,08 m | 2,15 m |
| Iveco Daily châssis-cabine | 3,48 m | 2,06 m |
Comment calculer la charge utile et le volume d'un camion frigorifique ?
Deux calculs distincts déterminent la capacité réelle d'un camion frigorifique. La charge utile s'exprime en kilogrammes. Le volume utile s'exprime en mètres cubes.
Formule de calcul de la charge utile réelle
La formule de charge utile est PTAC moins poids à vide. Une semi-remorque frigorifique affiche une tare d'environ 9 000 kg. Sa charge utile atteint environ 31 000 kg. Le poids à vide du véhicule carrossé doit être exigé avant tout engagement.
Du volume théorique au volume réellement exploitable
Le volume théorique égale longueur intérieure multipliée par largeur intérieure multipliée par hauteur intérieure. Le volume annoncé est souvent inférieur au produit brut. L'évaporateur, les passages de roue et les espaces d'air de circulation réduisent l'espace réel. Une caisse de 13,70 m affiche 85 m³ alors que le produit des cotes approche 94 m³.
Quelles questions fréquentes sur les dimensions des camions frigorifiques ?
Largeur maximale autorisée pour une caisse frigorifique
La largeur maximale autorisée est de 2,60 m pour une caisse frigorifique. Ce gabarit remplace la limite standard de 2,55 m. La dérogation exige des parois isolées de 45 mm d'épaisseur minimale.
Capacité en palettes Europe d'un porteur frigorifique 19 tonnes
Un porteur frigorifique de 19 tonnes charge 18 à 21 palettes Europe au sol. Cette capacité dépend de la longueur utile de caisse. Une caisse de 7,50 m accepte 18 palettes. Une caisse de 8,50 m accepte 21 palettes.
Hauteur d'ouverture des portes arrière pour un chargement à quai
La hauteur d'ouverture arrière se situe entre 2,50 et 2,60 m. Cette valeur reste souvent inférieure à la hauteur intérieure de la caisse. Elle doit être vérifiée séparément pour un chargement à quai.
Longueur maximale autorisée pour une semi-remorque frigorifique à température dirigée
La longueur maximale autorisée atteint 14,00 m pour une semi-remorque à température dirigée. La limite standard est de 13,60 m. Cette dérogation compense l'épaisseur de l'isolation.
Comment choisir le bon gabarit de camion frigorifique ?
Le choix du gabarit combine trois critères. Le volume de marchandises fixe la longueur utile. La charge utile vérifie le poids total. La température requise détermine le type de caisse.
Critères de volume, de charge utile et de température
Une cellule isotherme maintient une température sans produire de froid. Un groupe frigorifique actif abaisse la température et la maintient. Le froid actif ajoute du poids et réduit la charge utile. Les tournées multi-arrêts privilégient un fourgon compact. Les flux régionaux s'appuient sur un porteur de 19 tonnes.
- Volume de marchandises et nombre de palettes Ă transporter.
- Charge utile disponible après carrossage isolé.
- Plage de température exigée : frais, surgelé, bi-température.
- Nombre d'arrêts et durée de tournée.
Contraintes d'accès, permis et vérifications avant choix
Les permis requis suivent le PTAC. Le permis B couvre jusqu'à 3,5 t. Le permis C1 couvre de 3,5 à 7,5 t. Le permis C couvre au-delà de 7,5 t. Le permis CE couvre un tracteur avec semi-remorque. Avant de valider un gabarit, confirmer le poids à vide carrossé et les plans du carrossier.
- Permis B : jusqu'Ă 3,5 t.
- Permis C1 : de 3,5 Ă 7,5 t.
- Permis C : au-delĂ de 7,5 t.
- Permis CE : tracteur routier avec semi-remorque.
