Quelles dimensions pour une remorque porte-container ?

💡 À retenir :

• La largeur utile du plateau d'une remorque porte-container atteint 2 440 mm, alignée sur la largeur externe des conteneurs ISO.
• La longueur utile varie selon le format : 6 000 à 6 200 mm pour un conteneur 20 pieds, 12 000 à 12 500 mm pour un 40 pieds, et 13 500 à 13 700 mm pour un 45 pieds.
• La largeur maximale autorisée sur route atteint 2,55 m ; la hauteur totale maximale est de 4,00 m, conteneur compris.
• Avec un conteneur High Cube (hauteur extérieure 2,89 m), la hauteur de chargement du châssis doit rester inférieure à 1,11 m pour respecter le plafond de 4,00 m.
• Un ensemble articulé (tracteur + semi-remorque) atteint au maximum 16,50 m ; un porteur avec remorque peut aller jusqu'à 18,75 m.

Les dimensions d'une remorque porte-container se déclinent en trois paramètres opérationnels : la longueur utile du plateau, la largeur utile et la hauteur de chargement. Ces trois cotes conditionnent la compatibilité avec le conteneur ISO transporté, la conformité au gabarit routier et la stabilité de l'ensemble en circulation.

• La longueur utile détermine le format de conteneur admissible, de 10 à 45 pieds.
• La largeur du plateau, fixée à 2 440 mm, correspond à la largeur externe normalisée des conteneurs maritimes.
• La hauteur de chargement, comprise entre 450 et 650 mm selon le châssis et le nombre d'essieux, s'additionne à la hauteur du conteneur pour donner la hauteur totale de l'ensemble.

Une remorque porte-container présente une largeur hors tout comprise entre 2 440 et 2 500 mm. Cette valeur correspond à la largeur externe d'un conteneur maritime ISO. La longueur hors tout varie selon le format du conteneur transporté, la conception du timon et la position de l'attelage. La hauteur totale résulte de l'addition de la hauteur de chargement et de la hauteur du conteneur.

Pour un conteneur standard, la hauteur extérieure atteint 2,59 m. Pour un conteneur High Cube, elle atteint 2,89 m. En ajoutant une hauteur de chargement typique de 500 à 650 mm, la hauteur totale de l'ensemble approche ou atteint la limite routière de 4,00 m avec un High Cube.

• Hauteur totale avec conteneur standard (2,59 m) et hauteur de chargement 550 mm : environ 3,14 m.
• Hauteur totale avec conteneur High Cube (2,89 m) et hauteur de chargement 650 mm : environ 3,54 m, ce qui reste sous la limite de 4,00 m.
• Avec un châssis de 1 100 mm de hauteur de chargement et un High Cube : l'ensemble atteindrait 3,99 m, à la limite réglementaire.

• La largeur réglementaire maximale sur route atteint 2,55 m (2,60 m pour les véhicules frigorifiques).
• La longueur maximale d'un ensemble articulé (tracteur + semi-remorque) atteint 16,50 m ; un porteur avec remorque atteint 18,75 m.
• La hauteur maximale couramment retenue atteint 4,00 m, conteneur compris, à vérifier selon l'itinéraire (ponts, tunnels).
• La longueur maximale d'une semi-remorque seule atteint 13,60 m (14,00 m en température dirigée).

Ces valeurs guident le dimensionnement du châssis squelette et la position des verrous twist-lock pour garantir la compatibilité logistique.

Les dimensions d'une remorque porte-container varient directement selon le conteneur ISO transporté. Chaque format impose une longueur du plateau, un empattement et un nombre d'essieux spécifiques pour assurer une répartition de charge conforme au PTAC et au PTRA. Le container sur remorque de 40 pieds relève fréquemment d'une configuration semi-remorque, dont le châssis présente une longueur utile proche de 12,2 m. La largeur extérieure du conteneur sur remorque reste constante à 2,44 m quel que soit le format, ce qui aligne directement la largeur du plateau sur cette cote.

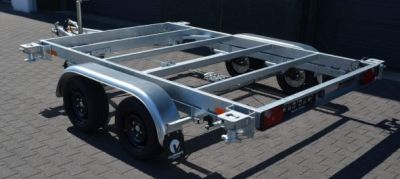

Une remorque porte-container 10 pieds accueille un conteneur de 2,99 m de longueur externe. Son encombrement réduit en fait le format le plus adapté aux accès contraints : un rayon de braquage court permet de circuler dans des cours d'usine, des allées de chantier ou des zones de stockage avec des dégagements limités.

• La longueur du plateau se situe entre 3 000 et 3 300 mm, ce qui maintient la longueur hors tout de l'ensemble à un niveau manœuvrable.
• La largeur du plateau atteint 2 440 mm, identique aux autres formats de conteneurs ISO.
• La hauteur de chargement reste basse, comprise entre 450 et 550 mm, ce qui abaisse le centre de gravité et simplifie la manutention.

Un simple essieu ou un double essieu suffit pour respecter la capacité de charge. Ce format convient aux sites disposant d'accès étroits, de rampes courtes ou de portails bas.

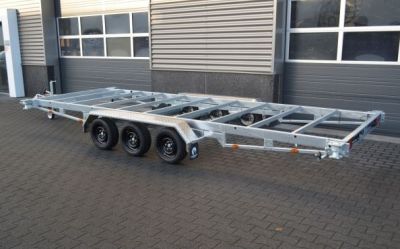

Une remorque porte-container 20 pieds accueille un conteneur de 6,06 m de longueur externe et 2,44 m de largeur. Ce format s'impose en usage industriel et en manutention sur sites avec des besoins de transport routier réguliers. La hauteur extérieure du conteneur atteint 2,59 m en version standard, soit une hauteur totale de l'ensemble comprise entre 3,09 et 3,19 m selon la hauteur de chargement du châssis.

• La longueur du plateau se situe entre 6 000 et 6 200 mm.
• La largeur du plateau atteint 2 440 mm.
• La hauteur de chargement varie entre 500 et 600 mm selon le châssis et le nombre d'essieux retenus.

Le poids à vide du conteneur 20 pieds atteint environ 2 200 kg. Le poids brut maximal peut dépasser 30 000 kg en charge. Ces valeurs imposent de vérifier la compatibilité entre le PTAC de la remorque, le PTRA de l'ensemble et la capacité de traction du véhicule.

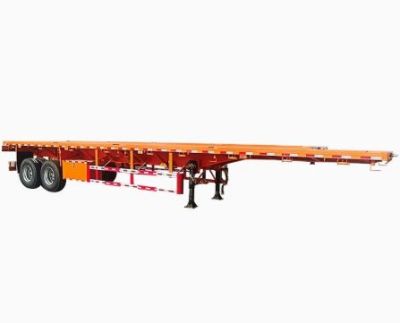

Une remorque porte-container 40 pieds transporte un conteneur de 12,19 m de longueur externe. Ce format s'impose en usage logistique sur longues distances. Les dimensions d'une semi-remorque porte-container correspondent le plus souvent à ce type de configuration : le châssis présente une longueur utile proche de 12 200 mm, et l'ensemble articulé atteint une longueur hors tout proche de la limite de 16,50 m.

• La longueur du plateau atteint entre 12 000 et 12 500 mm.
• La surface de chargement double par rapport au conteneur 20 pieds, ce qui augmente l'empattement et le rayon de braquage.
• Le triple essieu devient courant pour maintenir la stabilité et répartir la charge sur la longueur du châssis.

Le remorque container 40 pieds impose une attention accrue aux contraintes d'accès sur site : la longueur totale de l'ensemble limite les possibilités de manœuvre dans les espaces confinés. La vérification des dégagements disponibles (longueur de quai, rayon de virage, portail d'entrée) doit être réalisée avant toute livraison.

La remorque porte-container 45 pieds reçoit un conteneur High Cube de 13,716 m de longueur externe et 2,89 m de hauteur extérieure. Ce format impose un calcul précis de la hauteur totale : en ajoutant la hauteur de chargement du châssis, l'ensemble approche directement la limite de 4,00 m.

• La longueur utile dépasse 13 500 mm, avec des plateaux allant jusqu'à 13 700 mm.
• Le châssis adopte souvent une structure extensible pour rester compatible avec les formats 20 pieds, 40 pieds et 45 pieds.
• La hauteur de chargement doit rester inférieure à 1 110 mm pour que la hauteur totale de l'ensemble ne dépasse pas 4 000 mm avec un conteneur High Cube à 2,89 m.

Les châssis surbaissés permettent de réduire la hauteur de chargement en dessous de 1 000 mm et offrent ainsi une marge de sécurité par rapport au plafond réglementaire. Cette architecture se choisit lorsque l'itinéraire comprend des ouvrages à gabarit contraint (ponts, tunnels, échangeurs).

Les dimensions dépendent aussi de l’usage professionnel. Une remorque porte-container à déchet n’impose pas les mêmes contraintes qu’un modèle dédié au transport maritime.

Une remorque porte-container destinée à la logistique adopte des dimensions standards ISO.

• La longueur du plateau varie entre 6,00 m et 13,70 m selon le conteneur 20 pieds, conteneur 40 pieds ou conteneur 45 pieds transporté.
• La largeur du plateau atteint 2 440 mm, ce qui correspond à la largeur externe d’un conteneur maritime.
• La hauteur de chargement se situe entre 550 mm et 650 mm, selon la configuration du châssis porte-container et le nombre d’essieux.

Le rayon de braquage augmente avec la longueur et l’empattement, ce qui impacte l’accès chantier et la circulation en zones de stockage.
L’encombrement hors tout impose une attention particulière au gabarit routier, au porte-à-faux et à la position de l’attelage pour rester conforme aux dimensions routières.

Une remorque porte-container à déchet répond à des contraintes différentes liées à la manutention interne.

• La longueur utile se limite en général entre 2,00 m et 4,00 m, ce qui permet le transport de bacs roulants ou de caissons de collecte.
• La largeur utile se situe entre 1 400 mm et 2 000 mm, en fonction du nombre de conteneurs et de leur format.
• La hauteur de chargement reste volontairement basse, comprise entre 400 mm et 550 mm, afin de faciliter le chargement et le déchargement manuels.

Le châssis privilégie un simple essieu ou un double essieu, ce qui améliore la manœuvrabilité dans les cours, les ateliers et les zones de stockage.

La surface de chargement est dimensionnée pour optimiser la stabilité, l’arrimage et l’accès rapide aux conteneurs lors des opérations de collecte.

Le choix des dimensions d’une remorque porte-container influence directement la compatibilité avec les conteneurs, la stabilité de l’ensemble et la facilité d’exploitation sur route comme sur site.

• Longueur du plateau et surface de chargement : la longueur du plateau doit correspondre au format du conteneur transporté. Elle se situe généralement autour de 6,00 à 6,20 m pour un conteneur 20 pieds, 12,00 à 12,50 m pour un conteneur 40 pieds et jusqu’à 13,70 m pour un conteneur 45 pieds. Une longueur adaptée limite le porte-à-faux et facilite les manœuvres.
• Largeur du plateau et gabarit routier : la largeur du plateau se rapproche de la largeur du conteneur maritime, soit 2 440 mm, tout en restant inférieure à la largeur réglementaire maximale de 2,55 m. Cette configuration garantit la conformité routière et une bonne maniabilité en zones de stockage.
• Hauteur de chargement et stabilité : la hauteur de chargement se situe le plus souvent entre 500 mm et 650 mm selon le châssis et le nombre d’essieux. Une hauteur maîtrisée contribue à abaisser le centre de gravité, à améliorer la stabilité en circulation et à sécuriser l’arrimage du conteneur.

Les différences de dimensions entre une remorque porte-container fixe et une remorque porte-container extensible influencent directement la compatibilité conteneur, l’encombrement, la manœuvrabilité et la charge utile.

• Remorque porte-container fixe : la longueur du plateau est définie pour un format unique comme un conteneur 20 pieds ou un conteneur 40 pieds, ce qui maintient une longueur hors tout constante, limite le porte-à-faux et réduit le poids à vide grâce à un châssis simple.
• Remorque porte-container extensible : la longueur du plateau s’ajuste pour accueillir plusieurs formats de conteneur ISO comme les 20 pieds, 40 pieds et 45 pieds, ce qui fait varier la longueur hors tout, augmente le poids à vide et impose une attention accrue au gabarit, au rayon de braquage et à l’accès chantier.

Les dimensions routières d’une remorque porte-container relèvent de la réglementation européenne applicable au transport routier.

• La largeur réglementaire maximale atteint 2,55 m, ce qui conditionne la largeur du plateau et l’implantation du châssis porte-container.
• La hauteur maximale autorisée atteint 4,00 m, conteneur compris, ce qui impose une maîtrise de la hauteur de chargement et du centre de gravité, notamment avec un conteneur high cube.
• La longueur réglementaire dépend du type d’ensemble, qu’il s’agisse d’un tracteur avec remorque ou d’un ensemble articulé, ce qui influence l’empattement, le porte-à-faux et le rayon de braquage.

Les normes de transport imposent également des règles strictes d’arrimage, de verrouillage par verrous twist-lock et de répartition de charge afin d’assurer la stabilité, la sécurité et la conformité lors du transport routier.

Une remorque porte-container sur mesure devient nécessaire lorsque les dimensions standards ne couvrent pas l’usage industriel prévu.

Les contraintes liées à l’accès chantier, aux zones de stockage, aux espaces de manutention ou à des conditions d’exploitation spécifiques justifient un format personnalisé.

Le sur-mesure permet d’ajuster précisément la longueur, la largeur, la hauteur, le nombre d’essieux et la capacité de charge, afin de garantir la compatibilité conteneur, le respect des dimensions routières et l’adéquation avec les exigences du transport et de la manœuvrabilité.

La hauteur porte conteneur avec un High Cube se calcule en additionnant la hauteur extérieure du conteneur (2,89 m) et la hauteur de chargement du châssis (souvent 0,50 à 0,65 m sur des configurations porte-container).

On obtient ainsi, à titre indicatif, une hauteur totale d’environ 3,39 à 3,54 m, avant de tenir compte des particularités de châssis, de roues et de suspension.

Pour rester conforme au gabarit, la valeur à vérifier est la hauteur totale réelle indiquée sur la fiche technique de l’ensemble (remorque/semi-remorque + conteneur) et les contraintes d’itinéraire (ponts, tunnels).

La largeur d'une remorque sur route est limitée à 2,55 m (et peut atteindre 2,60 m pour certaines carrosseries frigorifiques). Pour une remorque porte-container, la largeur remorque utile du plateau est généralement alignée sur la largeur ISO du conteneur, soit 2 440 mm, afin de rester sous la limite réglementaire.

La largeur d'un camion semi remorque (largeur hors tout) est en pratique plafonnée à 2,55 m sur route en France, avec une tolérance à 2,60 m pour certains véhicules frigorifiques. La largeur utile intérieure dépend ensuite de la carrosserie (souvent autour de 2,45 m), et peut être légèrement inférieure à la largeur hors tout.

La requête remorque et semi remorque différence renvoie surtout à la configuration de l’ensemble et aux limites de longueur : un ensemble articulé (tracteur + semi-remorque) est généralement limité à 16,50 m, tandis qu’un porteur avec remorque peut aller jusqu’à 18,75 m. En pratique, le transport d’un conteneur 40 pieds se fait fréquemment en semi-remorque, car la longueur utile de châssis se situe autour de 12,2 m et l’ensemble reste dans le gabarit articulé.

Pour estimer le poids d'un porte conteneur à prendre en compte, il faut distinguer le poids du conteneur et celui de la remorque/semi-remorque. À titre d’ordre de grandeur, un conteneur 20 pieds pèse environ 2,2 t à vide, et un 40 pieds environ 3,7 t à vide.

Le poids à vide de la remorque porte-container, la charge utile et les limites PTAC/PTRA doivent être vérifiés sur la plaque constructeur et la fiche technique, car ils varient fortement selon le châssis (fixe/extensible, essieux, suspension).
