💡 L'essentiel à retenir :

Les dimensions d'un pont élévateur se calculent en additionnant la hauteur du véhicule, la hauteur de levée souhaitée et une marge de sécurité d'au moins 50 à 60 cm sous le plafond.
Un pont 2 colonnes exige une hauteur sous plafond minimale de 3,5 m pour un véhicule courant ; une hauteur de 4 à 4,5 m offre un confort de travail nettement supérieur.
La largeur utile disponible doit représenter entre 3,0 et 4,3 m selon le type de pont, avec au minimum 30 cm de dégagement par rapport aux murs et idéalement 60 cm autour du pont.
La longueur libre à prévoir correspond à la longueur du véhicule augmentée d'environ 0,9 à 1,5 m à l'avant et à l'arrière pour entrer et sortir sans contrainte.
L'épaisseur de dalle béton armé à respecter varie selon le type de pont : 15 à 16 cm pour un ciseaux, 20 cm en standard pour un 2 colonnes, et parfois jusqu'à 30 cm selon les exigences du fabricant.
Une dalle neuve doit sécher au moins 28 jours avant tout ancrage ; la qualité minimale recommandée est généralement un béton de type C20/25, à confirmer sur la notice du pont choisi.

Avant d'acheter un pont élévateur, valider les dimensions du local est une étape décisive. Un calcul mal réalisé expose à des risques réels : impossibilité de lever le véhicule jusqu'à la hauteur souhaitée, interférence avec un rail de porte, ancrage dans une dalle trop mince, ou encore manque de place pour manœuvrer autour du véhicule. Ce guide donne les repères chiffrés et la méthode de mesure pour vérifier la compatibilité d'un garage ou d'un petit atelier avec le type de pont envisagé.

Obtenez un devis pour un pont élévateur

Quelles dimensions vérifier avant d'acheter un pont élévateur ?

Quatre paramètres conditionnent l'installation. Chacun doit être mesuré sur place, puis comparé aux spécifications du fabricant :

La hauteur sous plafond, mesurée au point le plus bas (poutre, rail de porte, gaine), qui détermine la levée maximale possible.
La largeur disponible entre les murs ou obstacles, en intégrant les dégagements de circulation autour du véhicule.
La longueur libre au sol incluant les espaces d'entrée et de sortie du véhicule.
L'épaisseur et la qualité de la dalle béton, qui conditionne le type d'ancrage autorisé et la sécurité de l'installation.

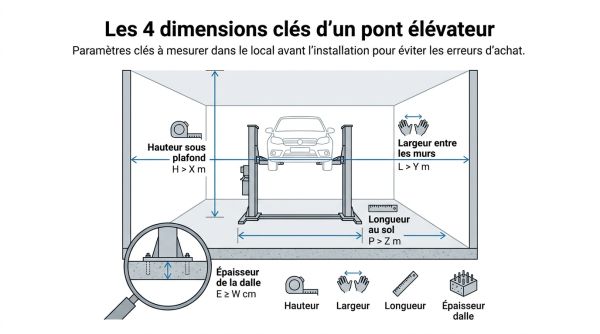

Les 4 dimensions clés d'un pont élévateur

Voir nos ponts élévateurs

Vous êtes fournisseur de pont élévateur ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quelle hauteur sous plafond pour lever un véhicule ?

C'est le paramètre le plus souvent sous-estimé. La règle de calcul est simple : hauteur sous plafond nécessaire = hauteur du véhicule + hauteur de travail souhaitée sous caisse + marge de sécurité verticale.

Hauteur totale à prévoir selon véhicule et levée

La hauteur de travail sous caisse se situe généralement entre 1,70 m et 1,80 m pour intervenir debout confortablement. En ajoutant la marge de sécurité de 50 à 60 cm recommandée par rapport au plafond ou aux obstacles, on obtient les repères suivants :

Citadine (1,40 m de haut) : 1,40 + 1,75 + 0,60 = 3,75 m recommandés, avec un strict minimum opérationnel autour de 3,5 m.
SUV ou utilitaire (1,75 m de haut) : 1,75 + 1,75 + 0,60 = 4,10 m, ce qui explique la cible de 4 à 4,5 m pour les ateliers polyvalents.
Véhicules hauts (camping-cars, utilitaires tôlés, > 2,5 m) : le besoin dépasse souvent 5 m ; un pont spécifiquement dimensionné pour ces gabarits est requis.

Ces valeurs constituent des repères à ajuster selon le modèle de pont retenu. La fiche technique du fabricant indique la hauteur totale de l'équipement et la levée réelle, qui sont les données de référence.

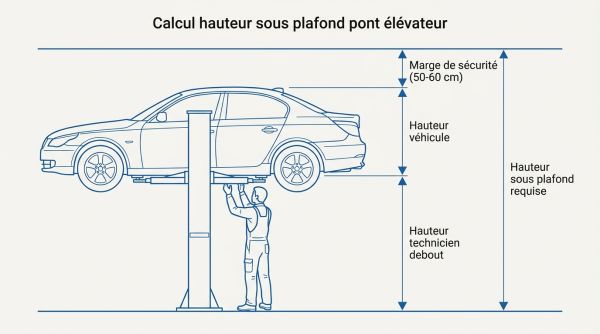

Calcul hauteur sous plafond pont élévateur

Impact d'une traverse haute ou basse sur le pont 2 colonnes

La configuration de la traverse du pont 2 colonnes influe directement sur l'utilisation :

Un pont avec traverse haute présente une colonne dont la partie supérieure est reliée par un barreau au-dessus du véhicule : il exige donc une hauteur sous plafond plus importante et peut gêner le passage de véhicules volumineux.
Un pont sans traverse supérieure (ou à traverse basse) offre plus de liberté pour les véhicules hauts et facilite l'accès dans des locaux dont la hauteur est comprise entre 3,5 m et 4 m.
La hauteur totale de la structure d'un pont 2 colonnes courant se situe généralement entre 3,2 m et 4,8 m selon les modèles : comparer systématiquement cette cote à la hauteur libre mesurée dans le local, en intégrant les obstacles (rails, luminaires).
Valider la configuration retenue sur la notice du fabricant avant toute commande.

Cas des plafonds bas et alternatives réalistes

Pour un local dont la hauteur libre est inférieure à 3,5 m, un pont 2 colonnes classique n'est généralement pas adapté. Le pont ciseaux devient alors la solution pertinente :

Un ciseaux basse levée offre une course de levée de 0,1 à 1 m environ, suffisante pour les interventions sur roues, freins et pneumatiques.
Un double ciseaux peut atteindre jusqu'à 2 m de levée selon les modèles, ce qui permet certaines interventions sous caisse dans un local d'environ 3 à 3,5 m de hauteur.
Certains modèles hors-sol de pont ciseaux affichent une épaisseur "slim" d'environ 10 cm, ce qui les rend utilisables sans réservation dans la dalle.
La contrepartie reste l'accès sous caisse : avec une levée limitée, les interventions nécessitant un technicien debout sous le véhicule restent impossibles ou très contraintes.

Quelle largeur de garage pour manœuvrer autour du pont ?

Largeur de baie, poteaux et circulation autour du véhicule

La largeur disponible entre les murs ou les obstacles latéraux doit intégrer non seulement la zone occupée par le pont, mais aussi les dégagements nécessaires pour travailler. Les repères à retenir :

La largeur de la baie de travail se situe généralement entre 3,0 m et 4,3 m selon le type de pont et le modèle.
Un dégagement d'au moins 30 cm entre le pont et le mur constitue le strict minimum pour ne pas coincer les colonnes ou les bras.
Un dégagement de 60 cm ou plus est conseillé pour circuler librement autour du véhicule et manipuler l'outillage.
Pour un pont 2 colonnes, certains fabricants recommandent jusqu'à 80 cm de dégagement latéral pour permettre l'ouverture des portières du véhicule levé et le déplacement d'une servante d'atelier.
La présence de poteaux porteurs ou de mobilier fixe dans la zone de travail doit être intégrée au calcul de la largeur utile réelle.

Un garage de 5,5 m de large permet, par exemple, l'implantation d'un pont 2 colonnes avec un entraxe de colonnes d'environ 3,2 à 3,5 m et un dégagement d'environ 1 m de chaque côté, ce qui reste confortable pour un usage atelier.

Quelle longueur libre faut-il devant et derrière le pont ?

La longueur totale à prévoir se calcule en trois étapes :

Étape 1 : mesurer la longueur du véhicule le plus long que l'on prévoit de lever (une citadine fait entre 3,8 m et 4,2 m ; un utilitaire peut atteindre 5,5 m).
Étape 2 : ajouter une marge de 0,9 à 1,5 m à l'avant pour entrer le véhicule sans risque de collision avec l'outillage ou la porte.
Étape 3 : ajouter une marge équivalente de 0,9 à 1,5 m à l'arrière pour sortir le véhicule et laisser de la place à un établi ou un poste de travail.

En pratique, pour une citadine de 4 m, il faut prévoir un poste de travail d'au moins 6 m de long. Pour un utilitaire de 5 m, compter 7 à 7,5 m. Ces chiffres sont des ordres de grandeur : la fiche technique du pont précise souvent une longueur de plateau ou de bras qui conditionne également la longueur utile réelle.

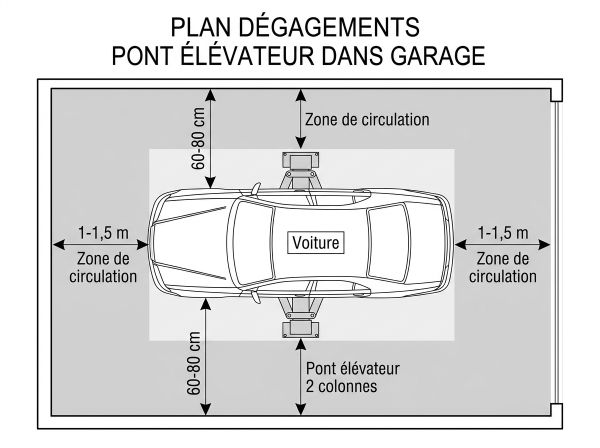

Plan dégagements pont élévateur dans garage

Quelle dalle béton pour fixer un pont élévateur ?

La dalle est un point critique, notamment pour un pont 2 colonnes, dont les efforts se concentrent sur peu de points d'ancrage. Une dalle insuffisante en épaisseur ou en qualité expose à un risque de arrachement des chevilles lors d'une utilisation en charge.

Épaisseurs de dalle recommandées selon le type de pont

Type de pontÉpaisseur de dalle repèreQualité béton citéePoint de vigilance
Pont ciseaux (hors sol)15 à 16 cmC20/25 minimumVérifier les points d'ancrage des butées
Pont 4 colonnes15 à 20 cm selon modèleC20/25 à C25/30Charge répartie sur 4 appuis
Pont 2 colonnes standard20 cmC25/30 recommandéEfforts concentrés sur 4 ancrages
Pont 2 colonnes usage intensifJusqu'à 30 cmC25/30 ou supérieurValider avec le fabricant et un professionnel

Ces valeurs constituent des repères issus de données fabricants et de guides d'installation courants. Elles ne remplacent pas les prérequis fournis dans la notice du pont choisi, qui font seuls référence.
Une dalle neuve doit impérativement sécher 28 jours avant tout perçage et ancrage. Une cure insuffisante diminue significativement la résistance au niveau des points de fixation.

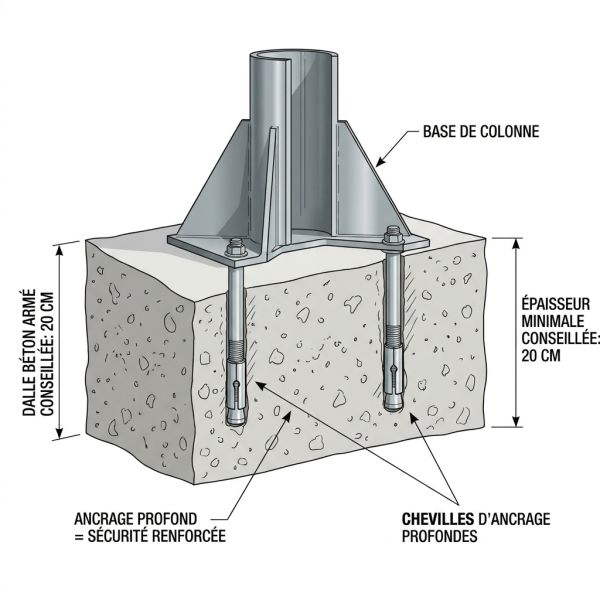

Épaisseur dalle béton pour pont élévateur

Ancrages, planéité et contrôles avant perçage

Avant de percer, plusieurs vérifications s'imposent :

Mesurer l'épaisseur réelle de la dalle par un perçage test ou un carottage aux futurs emplacements d'ancrage.
Contrôler l'absence de fissures importantes et la cohésion de surface.
Vérifier qu'aucun réseau (canalisations, chauffage au sol, gaines électriques) ne passe sous les points d'ancrage.
Contrôler la planéité : une dalle non plane génère des contraintes parasites sur la structure du pont.
Utiliser les chevilles ou tiges d'ancrage prescrites par le fabricant, avec le couple de serrage indiqué sur la notice.

Si la dalle est portée (construction sur vide sanitaire, parking en superstructure), une évaluation structurelle par un professionnel habilité est nécessaire avant toute installation.

Quelles dimensions selon le type de pont élévateur ?

Pont 2 colonnes : empreinte au sol et dégagements critiques

Le pont 2 colonnes est le plus répandu en atelier. Ses dimensions au sol restent relativement contenues, mais ses exigences en hauteur et en qualité d'ancrage sont élevées. Quelques repères :

L'entraxe des colonnes se situe généralement autour de 3 m à 3,5 m, à vérifier sur la fiche technique.
La zone de travail totale représente environ 4,2 à 4,5 m de large sur 6 m de long pour les configurations courantes.
La hauteur sous plafond minimale est de 3,5 m pour les véhicules de faible hauteur, avec un confort nettement amélioré à partir de 4 m.
Un modèle asymétrique positionne les colonnes de façon décalée pour faciliter l'ouverture des portières : à privilégier si le local est étroit.

Pont 4 colonnes : surface au sol et usage géométrie

Le pont 4 colonnes présente une empreinte au sol plus importante, mais répartit les charges de façon plus équilibrée :

Il convient particulièrement au réglage de géométrie, au contrôle de trains roulants et au stockage d'un second véhicule.
Sa hauteur sous plafond minimale recommandée est généralement de 4 m pour les véhicules légers courants.
Il nécessite une longueur au sol plus importante pour intégrer les rampes d'accès (souvent 1 m à 1,5 m supplémentaires par rapport à la longueur du plateau).
Sa dalle peut généralement être moins épaisse qu'un 2 colonnes (15 à 20 cm souvent suffisants), car les efforts se répartissent sur 4 appuis.
Le recours à une traverse de levage pour intervenir sous caisse doit être prévu dès l'achat si c'est un usage attendu.

Pont ciseaux : hauteur gagnée et contraintes d'accès

Le pont ciseaux se distingue par sa capacité à fonctionner dans des locaux aux plafonds limités :

Un modèle hors-sol de type "slim" peut présenter une épaisseur de seulement 10 cm environ, sans réservation dans la dalle.
Un ciseaux encastré nécessite une réservation dans la dalle dont la profondeur peut dépasser 1 000 mm selon les systèmes : cette fosse doit être prévue avant coulage de la dalle.
La levée basse (0,1 à 1 m) permet les interventions sur les organes accessibles latéralement (roues, amortisseurs, freins), mais pas le travail debout sous caisse.
Un double ciseaux atteint jusqu'à 2 m de levée et autorise certaines interventions sous caisse dans un local d'environ 3,5 m de hauteur.
La dalle requise est généralement de 15 à 16 cm de béton armé, à confirmer selon le modèle.

Quels obstacles et détails sont souvent oubliés lors de l'installation ?

Certains points sont régulièrement négligés lors de la planification et conduisent à des blocages en cours d'installation :

Rails et motorisation de porte sectionnelle : ils descendent souvent de 20 à 40 cm sous le plafond, réduisant d'autant la hauteur libre utile. Mesurer la hauteur libre sous rail, pas sous dalle brute.
Luminaires et gaines techniques : un spot ou un conduit de ventilation dans la zone de levage peut constituer un obstacle. Prévoir leur déplacement avant installation.
Alimentation électrique : la majorité des ponts fonctionnent en 220 V monophasé, mais certains modèles plus puissants exigent du triphasé. Vérifier la puissance disponible dans le local.
Réseaux dans la dalle : une canalisation d'évacuation ou de chauffage au sol passant sous un futur ancrage oblige à repositionner entièrement le pont.
Véhicules très bas : certains véhicules sport ou modifiés ont un bas de caisse très proche du sol, incompatible avec les bras de certains ponts 2 colonnes ou les tabliers d'un 4 colonnes. Vérifier la garde au sol minimale du pont.
Évacuation des fluides : prévoir une fosse ou un bac de récupération des huides sous le pont si des vidanges sont prévues.
Circulation dans l'atelier : l'espace entre le pont et l'établi, l'armoire à outils ou la porte d'accès doit permettre la circulation avec un chariot ou une servante.
Compatibilité portes de garage : sur un 2 colonnes, vérifier que les colonnes ne se trouvent pas dans le cheminement des rails de la porte lors de son ouverture.

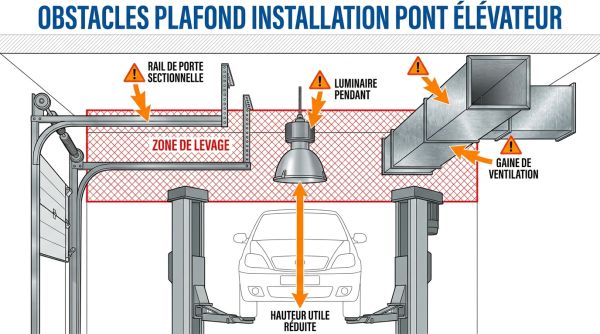

Obstacles plafond installation pont élévateur

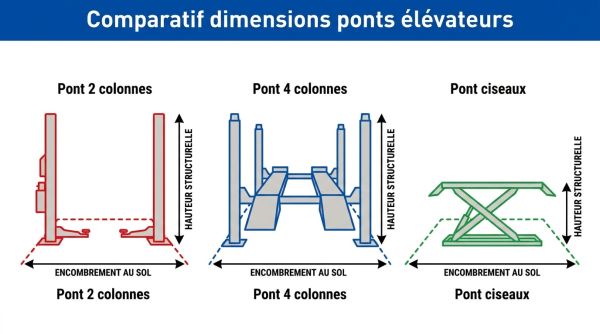

Tableau comparatif des dimensions selon le type de pont

Ce tableau présente des ordres de grandeur représentatifs de ce que l'on retrouve dans les gammes courantes. Les valeurs réelles dépendent du modèle et du fabricant : consulter impérativement la fiche technique avant toute décision.

Type de pont	Hauteur sous plafond repère	Emprise au sol repère	Dalle béton repère	Points de vigilance principaux
Pont 2 colonnes	3,5 m minimum, 4 à 4,5 m conseillé	Environ 4,2 à 4,5 m de large sur 6 m de long	20 cm, jusqu'à 30 cm pour usage intensif	Efforts concentrés sur les ancrages, traverse haute ou basse
Pont 4 colonnes	4 m minimum	Plus grande, selon longueur des rampes	15 à 20 cm	Rampes d'accès, traverse de levage à prévoir
Pont ciseaux basse levée	2,8 à 3,2 m selon modèle	Compacte, comparable au gabarit du véhicule	15 à 16 cm	Accès sous caisse limité
Pont ciseaux double ou encastré	3,5 m environ	Compacte (hors réservation fosse)	15 à 16 cm, fosse à prévoir si encastré	Réservation >1 000 mm si encastré, levée max 2 m

Type de pont : Pont 2 colonnes
Hauteur sous plafond repère	3,5 m minimum, 4 à 4,5 m conseillé
Emprise au sol repère	Environ 4,2 à 4,5 m de large sur 6 m de long
Dalle béton repère	20 cm, jusqu'à 30 cm pour usage intensif
Points de vigilance principaux	Efforts concentrés sur les ancrages, traverse haute ou basse

Type de pont : Pont 4 colonnes
Hauteur sous plafond repère	4 m minimum
Emprise au sol repère	Plus grande, selon longueur des rampes
Dalle béton repère	15 à 20 cm
Points de vigilance principaux	Rampes d'accès, traverse de levage à prévoir

Type de pont : Pont ciseaux basse levée
Hauteur sous plafond repère	2,8 à 3,2 m selon modèle
Emprise au sol repère	Compacte, comparable au gabarit du véhicule
Dalle béton repère	15 à 16 cm
Points de vigilance principaux	Accès sous caisse limité

Type de pont : Pont ciseaux double ou encastré
Hauteur sous plafond repère	3,5 m environ
Emprise au sol repère	Compacte (hors réservation fosse)
Dalle béton repère	15 à 16 cm, fosse à prévoir si encastré
Points de vigilance principaux	Réservation >1 000 mm si encastré, levée max 2 m

Quelles mesures noter pour valider son projet d'installation ?

Avant tout contact avec un installateur ou une commande en ligne, réaliser les relevés suivants dans l'ordre ci-dessous permet de qualifier la faisabilité en moins de dix minutes :

1. Hauteur sous plafond au point le plus bas : mesurer sous la poutre, le rail de porte ou le luminaire le plus bas, pas en milieu de salle.
2. Largeur intérieure disponible : mesurer d'un mur à l'autre ou d'un obstacle à l'autre, en repérant tout poteau ou élément fixe dans la zone de travail.
3. Longueur libre totale : mesurer la longueur de la zone de travail, depuis la porte jusqu'au mur du fond ou à l'établi.
4. Épaisseur de dalle : effectuer un perçage test à 60 cm d'un mur pour mesurer l'épaisseur réelle, ou se référer aux plans de construction du bâtiment.
5. Présence de réseaux dans le sol : interroger les plans ou localiser les canalisations avec un détecteur avant de définir l'implantation des ancrages.
6. Hauteur et cheminement des rails de porte : noter la hauteur libre sous rail et la position des rails pour identifier les zones libres pour les colonnes.
7. Hauteur du véhicule le plus haut prévu : mesurer le véhicule le plus grand qui sera levé régulièrement et appliquer la formule de calcul de hauteur.
8. Alimentation électrique disponible : noter le type de courant disponible (220 V monophasé ou triphasé) et la puissance du disjoncteur dans la zone.

Ces huit mesures constituent le dossier minimum à communiquer à un installateur pour obtenir une validation sérieuse de l'implantation.

FAQ : dimensions d'un pont élévateur

Quelle hauteur minimale sous plafond pour un pont 2 colonnes ?

La hauteur minimale généralement citée pour un pont 2 colonnes est de 3,5 m pour un véhicule courant de type citadine ou berline. Cette valeur correspond à la hauteur du véhicule (environ 1,40 m) additionnée d'une hauteur de travail sous caisse d'environ 1,50 m et d'une marge de sécurité réduite. Pour travailler debout confortablement sous un SUV ou un break, une hauteur de 4 m est nettement préférable. Ces repères varient selon le modèle de pont retenu : la fiche technique du fabricant fait référence.

Peut-on installer un pont élévateur sur une dalle de 10 cm ?

Une dalle de 10 cm est généralement insuffisante pour un pont 2 colonnes standard, dont les exigences se situent entre 18 cm et 20 cm minimum. Des solutions existent pour certains cas, comme des châssis de répartition de charge ou des plots de renfort béton coulés sous les colonnes, mais elles doivent être validées par le fabricant du pont et un professionnel. Pour un ciseaux léger, certains fabricants acceptent des dalles de 15 cm en béton armé : vérifier impérativement la notice avant toute décision.

Quelle largeur de garage pour ouvrir les portières sur un pont ?

Pour ouvrir les portières d'un véhicule levé sur un pont 2 colonnes, il faut prévoir un dégagement latéral d'au moins 60 à 80 cm de chaque côté du véhicule. Dans un garage de 5,5 m de large avec un pont dont les colonnes sont espacées de 3,2 m, il reste environ 1,15 m de chaque côté, ce qui permet d'ouvrir les portières sans difficulté. En dessous de 5 m de largeur intérieure, la configuration devient très contrainte pour un 2 colonnes standard.

Un pont élévateur convient-il pour des utilitaires ou camping-cars ?

Les utilitaires hauts (fourgons, camping-cars) dépassent souvent 2,2 m à 2,5 m de hauteur. Pour les lever en sécurité avec une marge confortable, la hauteur sous plafond requise dépasse généralement 5 m. Un pont standard ne suffit pas : il faut un pont à forte capacité dimensionné pour ces gabarits, avec une vérification de la charge maximale admise et de la géométrie des bras. Ces configurations relèvent d'un installateur professionnel.

Quelle réservation prévoir pour un pont ciseaux encastré ?

Un pont ciseaux encastré nécessite une fosse ou une réservation dans la dalle. La profondeur de cette réservation peut dépasser 1 000 mm selon les systèmes, et sa largeur correspond au gabarit du plateau. Cette réservation doit être prévue avant le coulage de la dalle ou faire l'objet d'un décaissement spécifique. Contacter le fabricant avant la phase de génie civil pour obtenir les cotes exactes de réservation à intégrer dans les plans.

Les rails de porte sectionnelle posent-ils un problème pour l'installation ?

Oui, les rails d'une porte sectionnelle descendent généralement de 20 à 40 cm sous la structure du plafond. Cette perte de hauteur libre peut remettre en cause l'installation d'un pont 2 colonnes dans un local dont la hauteur est comprise entre 3,5 m et 4 m. La solution consiste à mesurer la hauteur libre sous rail (et non sous plafond), puis à repositionner le pont hors de la zone des rails si la profondeur du local le permet. Dans les cas les plus contraints, remplacer la porte par un modèle à rail "plafond haut" ou basculer vers un pont ciseaux sont les alternatives à étudier.
