Temps de lecture estimé : 11min
💡 À retenir :
- Les dimensions d'un pont élévateur pour voiture dépendent du type de pont : un pont 2 colonnes demande au minimum 3,5 m de hauteur sous plafond, un pont 4 colonnes au moins 4 m, et un pont ciseaux grande levée entre 3,2 et 4,8 m selon le modèle.
- La largeur de baie utile se situe entre 3,0 et 4,3 m selon le type de pont, avec un dégagement de circulation de 0,90 à 1,50 m tout autour et une distance minimale de 30 cm par rapport aux murs.
- La marge de sécurité verticale est de 60 cm entre le sommet du véhicule levé et tout obstacle au plafond (poutres, luminaires, rails de porte).
- L'épaisseur de dalle recommandée varie selon les sources et le type de pont : environ 15 à 16 cm pour un pont ciseaux, 20 cm dans la majorité des cas courants, et jusqu'à 30 cm pour certains ponts 2 colonnes avec ancrages lourds — à valider impérativement avec la notice du fabricant et un installateur qualifié.
- Un pont parking (4 colonnes "stacking") pour superposer deux véhicules exige une hauteur totale suffisante pour le véhicule du bas levé, le véhicule du haut posé dessus, et une garde au plafond, ce qui dépasse souvent 4,0 m pour des véhicules standard.
- Avant tout achat, il faut mesurer la hauteur libre sous le point le plus bas du plafond ou des obstacles, la largeur entre murs, la longueur disponible et l'épaisseur de la dalle, puis comparer ces mesures au plan d'implantation du fabricant.
Avant d'acheter un pont élévateur, trois mesures conditionnent l'ensemble du projet : la hauteur sous plafond disponible, l'emprise au sol et l'épaisseur de la dalle béton. Un seul paramètre non conforme suffit à bloquer l'installation ou à imposer des travaux coûteux. Ce guide rassemble les repères chiffrés issus des pratiques d'atelier et des préconisations fabricants, deux scénarios concrets, un tableau de synthèse et une liste de mesures à réaliser avant commande.
Obtenez un devis pour un

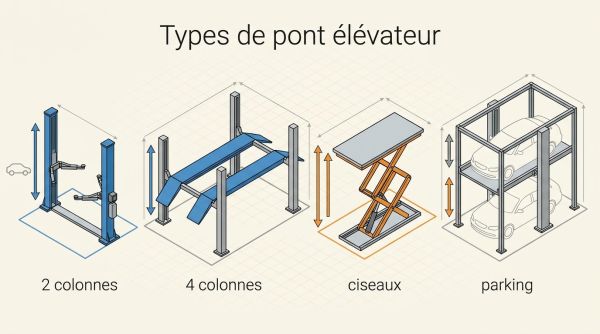

Quels types de ponts influencent vraiment les dimensions nécessaires ?
L'architecture du pont détermine directement l'encombrement, la hauteur requise et les dégagements à prévoir.
Un pont 2 colonnes libère entièrement le dessous du véhicule, ce qui le rend polyvalent pour la mécanique générale. Ses deux colonnes latérales occupent peu de largeur au sol, mais ses bras de levage exigent un dégagement latéral suffisant pour pivoter sans toucher les seuils ou les portes. La hauteur totale de l'équipement se situe généralement entre 3,2 m et 4,8 m selon les modèles.
Un pont 4 colonnes repose sur quatre appuis placés aux coins de la plateforme. Il occupe une surface plus grande au sol, mais son usage principal reste la géométrie et le stockage. Il nécessite une hauteur sous plafond d'au moins 4 m pour fonctionner correctement avec des véhicules légers courants.
Un pont ciseaux se présente soit en version basse levée (levage de 0,1 à 1 m), adaptée aux garages à faible hauteur sous plafond, soit en double ciseaux (levée jusqu'à environ 2 m), plus exigeant en hauteur mais plus confortable pour les interventions sous caisse. Son empreinte au sol hors-sol peut être très réduite sur les modèles slim (10 cm d'épaisseur).
Un pont parking (4 colonnes "stacking") sert à superposer deux véhicules pour optimiser l'espace de stockage. Il mobilise une hauteur totale significativement plus importante que les ponts d'atelier classiques.
Un pont 4 colonnes repose sur quatre appuis placés aux coins de la plateforme. Il occupe une surface plus grande au sol, mais son usage principal reste la géométrie et le stockage. Il nécessite une hauteur sous plafond d'au moins 4 m pour fonctionner correctement avec des véhicules légers courants.
Un pont ciseaux se présente soit en version basse levée (levage de 0,1 à 1 m), adaptée aux garages à faible hauteur sous plafond, soit en double ciseaux (levée jusqu'à environ 2 m), plus exigeant en hauteur mais plus confortable pour les interventions sous caisse. Son empreinte au sol hors-sol peut être très réduite sur les modèles slim (10 cm d'épaisseur).
Un pont parking (4 colonnes "stacking") sert à superposer deux véhicules pour optimiser l'espace de stockage. Il mobilise une hauteur totale significativement plus importante que les ponts d'atelier classiques.
Tableau récapitulatif des dimensions par type de pont
Chaque valeur ci-dessous est un ordre de grandeur ; les cotes exactes varient selon les modèles et les fabricants. Consulter la notice avant toute décision.
Vous êtes fournisseur de pont élévateur ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads

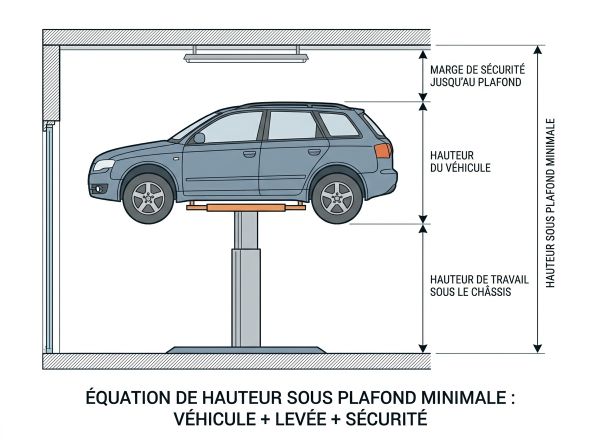

Quelle hauteur sous plafond prévoir pour lever en toute sécurité ?
Le repère le plus courant se situe entre 3,0 et 3,6 m pour couvrir les ponts standards. En pratique, 3,5 m s'impose comme le minimum opérationnel pour travailler debout sous un véhicule de taille courante.
La méthode de calcul de la hauteur nécessaire
La logique est simple : additionner la hauteur du véhicule et la hauteur de travail souhaitée sous caisse.
Pour une citadine (hauteur 1,40 m) avec une levée de 1,75 m pour travailler debout : 1,40 + 1,75 = 3,15 m. En ajoutant la marge de sécurité de 60 cm au-dessus du toit, la hauteur utile atteint 3,75 m. Un plafond à 3,5 m reste acceptable si la marge est réduite et les obstacles absents, mais 4 m offre un confort nettement supérieur.
Pour une citadine (hauteur 1,40 m) avec une levée de 1,75 m pour travailler debout : 1,40 + 1,75 = 3,15 m. En ajoutant la marge de sécurité de 60 cm au-dessus du toit, la hauteur utile atteint 3,75 m. Un plafond à 3,5 m reste acceptable si la marge est réduite et les obstacles absents, mais 4 m offre un confort nettement supérieur.
Pour un utilitaire ou un SUV (hauteur 1,70 m) avec la même levée : 1,70 + 1,75 = 3,45 m, soit une hauteur sous plafond nécessaire d'environ 4,0 à 4,5 m pour intégrer la marge de sécurité.
Pour un camping-car ou un véhicule très haut (>2,5 m de carrosserie), il faut prévoir plus de 5 m de hauteur libre et un pont spécifiquement dimensionné pour ces gabarits.
Pour un camping-car ou un véhicule très haut (>2,5 m de carrosserie), il faut prévoir plus de 5 m de hauteur libre et un pont spécifiquement dimensionné pour ces gabarits.
Les obstacles à identifier avant d'installer
La hauteur brute du local ne suffit pas. Il faut contrôler :
- Les poutres apparentes ou portiques, qui réduisent la hauteur libre effective.
- Les luminaires suspendus ou encastrés, qui empiètent sur la zone de levage.
- Le rail et le mécanisme motorisé d'une porte sectionnelle, qui descendent souvent de 20 à 40 cm sous le plafond.
- Les canalisations, gaines ou chemins de câbles fixés en hauteur.

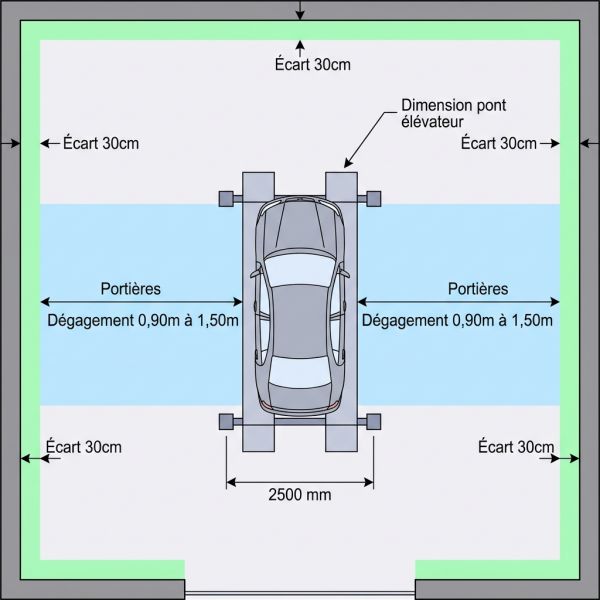

Quelle largeur et quels dégagements garder autour du pont ?
La largeur de baie utile se situe entre 3,0 et 4,3 m selon le type de pont. Elle ne correspond pas à la largeur du véhicule seul : elle intègre l'écartement des colonnes ou de la plateforme, plus les zones de travail de chaque côté.
Les dégagements de circulation à respecter
Pour circuler correctement autour du pont, passer une servante ou ouvrir les portes du véhicule, prévoir :
- Un dégagement de 0,90 à 1,50 m de chaque côté du pont, selon l'activité pratiquée.
- Un écart d'au moins 30 cm entre chaque colonne ou extrémité de bras et le mur le plus proche.
- Environ 60 cm de libre autour des colonnes ou des bras pour manœuvrer sans risque de heurter l'équipement.
Deux configurations d'implantation types
Petit garage (local 5,5 m × 6,0 m) : un pont 2 colonnes s'implante avec les colonnes à environ 3,5 m d'entraxe. Le véhicule entre face à l'ouverture, les colonnes longent les côtés avec 80 cm de dégagement vers les murs. La servante et le plateau d'outillage se placent en bout de fosse, vers l'arrière du véhicule. Ce type de local impose une porte d'entrée au moins égale à la largeur du véhicule + 50 cm de chaque côté.
Atelier professionnel (local 7,0 m × 10,0 m) : la surface permet un dégagement de 1,20 à 1,50 m de chaque côté du pont, un poste de travail fixe avec outillage suspendu, et une circulation aisée même avec un second véhicule au sol. Un pont 4 colonnes ou un double poste ciseaux s'installe ici sans contrainte d'espace latéral.
Atelier professionnel (local 7,0 m × 10,0 m) : la surface permet un dégagement de 1,20 à 1,50 m de chaque côté du pont, un poste de travail fixe avec outillage suspendu, et une circulation aisée même avec un second véhicule au sol. Un pont 4 colonnes ou un double poste ciseaux s'installe ici sans contrainte d'espace latéral.
Quelle longueur utile prévoir selon le véhicule et les usages ?
La longueur utile du poste de travail dépend de la longueur du véhicule, des dégagements devant et derrière, et des besoins liés aux opérations réalisées.
La méthode consiste à additionner :
La méthode consiste à additionner :
- La longueur du véhicule le plus long à accueillir (une citadine mesure environ 3,8 à 4,2 m, un SUV ou utilitaire 4,5 à 5,5 m).
- Un dégagement de 0,80 à 1,00 m à l'avant pour permettre l'accès moteur portes ouvertes.
- Un dégagement de 0,80 à 1,00 m à l'arrière pour manœuvrer et accéder aux trains arrière.
- Une zone supplémentaire si un poste d'outillage ou un banc de travail est placé en fond de garage.

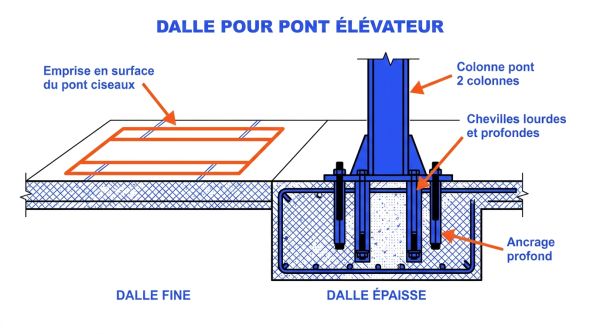

Quelle dalle béton et quels ancrages valider avant l'installation ?
L'épaisseur et la qualité de la dalle béton constituent le point technique le plus souvent sous-estimé lors de l'installation d'un pont élévateur.
Les divergences sur l'épaisseur à connaître
Les recommandations relevées varient selon les types de ponts et les sources :
- 10 à 12 cm avec un béton à 3 000 PSI (20 MPa) : cité dans certains guides d'entrée de gamme.
- 15 à 16 cm : souvent mentionné pour les ponts ciseaux, dont les efforts aux ancrages sont plus répartis.
- 20 cm : recommandation courante pour un pont 2 colonnes standard.
- 30 cm en béton B25/B30, coulé monolithique sans joint : exigé par certains fabricants pour des ponts 2 colonnes à fortes charges, avec ancrages par chevilles lourdes.
Ces divergences s'expliquent par la nature des efforts en jeu : un pont 2 colonnes concentre les charges verticales et horizontales sur quatre points d'ancrage, ce qui sollicite fortement le béton local. Un pont ciseaux répartit mieux ses appuis. Dans tous les cas, la notice du fabricant est la seule référence opposable.
Les contrôles à effectuer avant la pose
- Mesurer l'épaisseur de la dalle par perçage test (foret à béton) à l'emplacement prévu pour chaque ancrage.
- Vérifier l'absence de fissures traversantes ou de zones de décollement en surface.
- Identifier la nature du béton (coulé en place ou préfabriqué, âge, présence de treillis).
- Consulter la notice du pont pour connaître la résistance minimale requise et le type de cheville prescrit.
- Faire valider l'état du sol par un installateur professionnel avant tout perçage.
Si la dalle est insuffisante
Trois solutions sont envisageables selon la configuration :
- Reprendre la dalle sur la zone d'ancrage (décaissage + coulage de plots béton armé aux emplacements des colonnes).
- Ajouter des plots béton sous les bases de colonnes pour répartir les charges et compenser une épaisseur insuffisante, en accord avec le fabricant.
- Opter pour un châssis métallique de répartition de charge, solution acceptée par certains fabricants mais à valider expressément dans la notice, car elle peut modifier la hauteur des bras et poser un risque de contact avec les bas de caisse sur véhicules très bas.

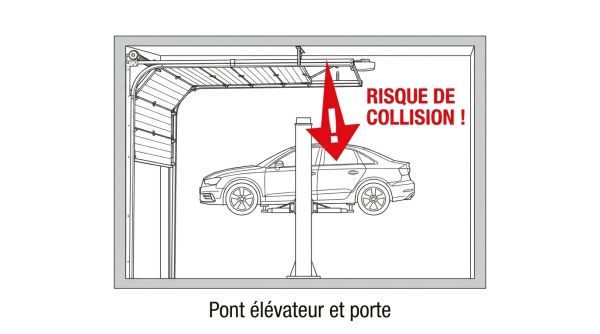

Comment gérer la porte de garage et les obstacles d'atelier ?
La porte de garage concentre souvent deux contraintes simultanées : la hauteur d'ouverture utile et la présence du rail et du mécanisme de la porte sectionnelle.
Les vérifications à effectuer autour de la porte
- Mesurer la hauteur libre sous le rail de guidage de la porte au point le plus bas, car c'est cette cote qui limite la levée du pont, pas la hauteur brute sous plafond.
- Vérifier que la motorisation et son boîtier ne descendent pas en dessous de la hauteur nécessaire au véhicule levé.
- Contrôler que les colonnes d'un pont 2 colonnes ne se trouvent pas dans l'axe de déplacement du rail latéral.
- Identifier les luminaires et vérifier qu'ils se trouvent hors de la zone de levage du véhicule.
Les solutions selon la contrainte rencontrée
Quand le rail de porte sectionnelle descend trop bas, deux approches s'offrent à l'installateur. La première consiste à déplacer le pont vers le fond du local, hors de la zone occupée par le rail, ce qui exige suffisamment de longueur disponible. La seconde implique de remplacer la porte sectionnelle par un modèle à montage "plafond haut" dont le rail longe le plafond sans descendre dans la zone de levage.
Quand la hauteur sous plafond est structurellement faible (local entre 2,8 m et 3,2 m), un pont ciseaux basse levée reste la seule option réaliste pour un levage partiel. La hauteur de travail sous caisse sera réduite (accès roues et trains, mais pas station debout complète sous le véhicule).
Quand la hauteur sous plafond est structurellement faible (local entre 2,8 m et 3,2 m), un pont ciseaux basse levée reste la seule option réaliste pour un levage partiel. La hauteur de travail sous caisse sera réduite (accès roues et trains, mais pas station debout complète sous le véhicule).

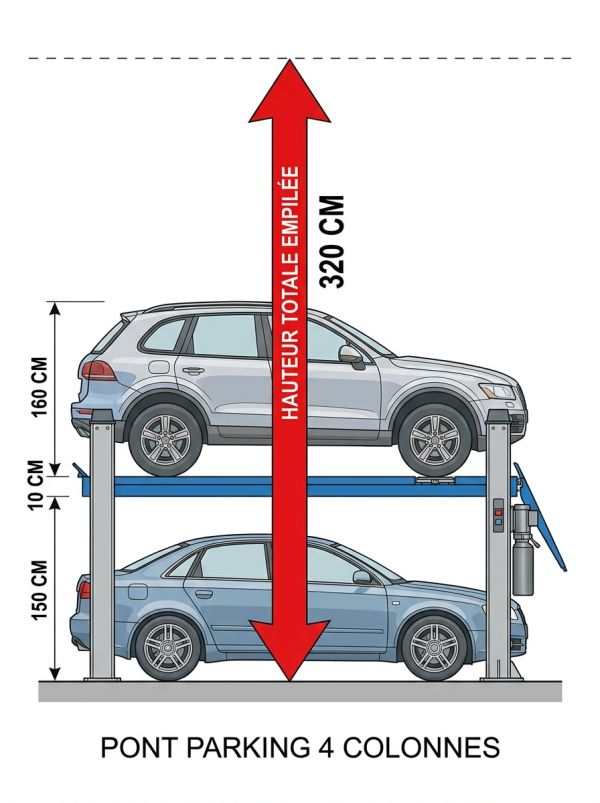

Quelles dimensions pour stationner deux voitures superposées ?
Un pont parking permet de superposer deux véhicules dans un même espace au sol. L'usage est essentiellement le stockage, non l'entretien mécanique.
Les dimensions de référence des garages et places
Une place de stationnement standard mesure 2,30 m × 5,00 m. Un garage particulier simple correspond généralement à 2,50 m × 5,00 m, et un garage double à 5,50 m × 5,00 m ou à 2 × 2,50 m sur 9,00 m de longueur. Ces dimensions sont les minimums au sol pour les véhicules courants.
Les contraintes de hauteur spécifiques au pont parking
Pour installer un pont parking, il faut additionner :
- La hauteur du véhicule inférieur levé (variable selon modèle de pont : levée typique de 1,60 à 2,00 m).
- La hauteur du véhicule supérieur posé sur la plateforme (entre 1,40 et 1,75 m pour un véhicule particulier).
- La marge de sécurité au plafond (60 cm).
Cela représente un besoin total compris entre 4,0 et 4,5 m pour des véhicules légers courants. La hauteur de porte d'accès au local constitue souvent le vrai goulet d'étranglement : une porte de garage standard à 2,00 m de hauteur de passage interdit l'accès aux SUV hauts ou aux véhicules rehaussés.
Si un besoin de levage des roues existe en plus du stockage, un pont parking doit être équipé d'une traverse ou d'un cric mobile compatible avec la plateforme, ce qui est à vérifier avant achat.
Si un besoin de levage des roues existe en plus du stockage, un pont parking doit être équipé d'une traverse ou d'un cric mobile compatible avec la plateforme, ce qui est à vérifier avant achat.
Deux scénarios chiffrés de dimensionnement complet
Scénario A : citadine dans un garage standard
Contexte : garage particulier de 5,50 m de largeur × 6,00 m de profondeur, hauteur sous plafond brute de 3,80 m, porte sectionnelle avec rail descendant à 3,50 m du sol.
Le pont choisi est un 2 colonnes électrohydraulique de 3,50 m de hauteur totale.
Calcul hauteur : citadine à 1,40 m + levée de 1,75 m = 3,15 m + marge 60 cm = 3,75 m requis. Avec le rail à 3,50 m, le pont doit être implanté à l'intérieur du local, hors zone de rail. La profondeur disponible (5,0 m utiles après dégagement de la porte) est suffisante.
Largeur : les colonnes s'écartent à 3,20 m d'entraxe. Avec 5,50 m de largeur, il reste 1,15 m de chaque côté, ce qui satisfait le dégagement minimal de 0,90 m. Distance aux murs : ≥ 30 cm.
Dalle : mesurée à 20 cm en béton coulé en place. Compatible avec la majorité des ponts 2 colonnes courants. À confirmer avec la notice du fabricant et à faire valider par l'installateur avant tout perçage.
Le pont choisi est un 2 colonnes électrohydraulique de 3,50 m de hauteur totale.
Calcul hauteur : citadine à 1,40 m + levée de 1,75 m = 3,15 m + marge 60 cm = 3,75 m requis. Avec le rail à 3,50 m, le pont doit être implanté à l'intérieur du local, hors zone de rail. La profondeur disponible (5,0 m utiles après dégagement de la porte) est suffisante.
Largeur : les colonnes s'écartent à 3,20 m d'entraxe. Avec 5,50 m de largeur, il reste 1,15 m de chaque côté, ce qui satisfait le dégagement minimal de 0,90 m. Distance aux murs : ≥ 30 cm.
Dalle : mesurée à 20 cm en béton coulé en place. Compatible avec la majorité des ponts 2 colonnes courants. À confirmer avec la notice du fabricant et à faire valider par l'installateur avant tout perçage.
Scénario B : SUV ou utilitaire dans un atelier professionnel
Contexte : atelier de 8,00 m de largeur × 10,00 m de profondeur, hauteur sous plafond libre de 4,50 m (poutres à 4,20 m de hauteur libre).
Le pont choisi est un 4 colonnes de 4,20 m de hauteur totale avec traverse de levage.
Calcul hauteur : SUV à 1,75 m + levée de 1,80 m = 3,55 m + marge 60 cm = 4,15 m requis. La hauteur libre de 4,20 m sous poutres est compatible, sans marge excessive. Les luminaires suspendus doivent être relevés ou déplacés hors de la zone de levage.
Largeur : la plateforme du 4 colonnes mesure 4,00 m de longueur × 2,80 m de largeur. Avec 8,00 m de largeur d'atelier, le dégagement atteint 2,60 m de chaque côté, permettant une circulation aisée et le positionnement d'un poste d'outillage fixe.
Longueur utile : utilitaire de 5,00 m + 1,00 m à l'avant + 1,00 m à l'arrière = 7,00 m. L'atelier de 10,00 m offre largement cette longueur avec espace pour un banc de travail en fond.
Dalle : épaisseur mesurée à 25 cm en béton B25. Conforme aux préconisations fabricants pour un 4 colonnes. À faire valider par l'installateur qui vérifiera l'état réel de la dalle et les points d'ancrage.
Le pont choisi est un 4 colonnes de 4,20 m de hauteur totale avec traverse de levage.
Calcul hauteur : SUV à 1,75 m + levée de 1,80 m = 3,55 m + marge 60 cm = 4,15 m requis. La hauteur libre de 4,20 m sous poutres est compatible, sans marge excessive. Les luminaires suspendus doivent être relevés ou déplacés hors de la zone de levage.
Largeur : la plateforme du 4 colonnes mesure 4,00 m de longueur × 2,80 m de largeur. Avec 8,00 m de largeur d'atelier, le dégagement atteint 2,60 m de chaque côté, permettant une circulation aisée et le positionnement d'un poste d'outillage fixe.
Longueur utile : utilitaire de 5,00 m + 1,00 m à l'avant + 1,00 m à l'arrière = 7,00 m. L'atelier de 10,00 m offre largement cette longueur avec espace pour un banc de travail en fond.
Dalle : épaisseur mesurée à 25 cm en béton B25. Conforme aux préconisations fabricants pour un 4 colonnes. À faire valider par l'installateur qui vérifiera l'état réel de la dalle et les points d'ancrage.
FAQ : dimensions d'un pont élévateur pour garage ou atelier
Quelle est la hauteur sous plafond minimum pour installer un pont élévateur ?
La hauteur minimum communément admise est de 3,0 m pour un pont ciseaux basse levée et un usage très limité. Pour un pont 2 colonnes avec travail debout sous caisse, le minimum opérationnel est de 3,5 m. En dessous, les options se réduisent à un pont basse levée ou à un pont mobile sans ancrage.
Les dimensions d'un pont 2 colonnes me permettent-elles de l'installer dans un box fermé ?
Un pont 2 colonnes s'installe dans un box à condition que la largeur intérieure atteigne au moins 3,50 m entre les bras déployés, avec 30 cm minimum aux murs. La hauteur sous plafond doit dépasser 3,5 m hors obstacles. La dalle doit répondre aux exigences fabricant (souvent 20 à 30 cm). Un box de parking standard (2,30 m de largeur) est systématiquement trop étroit pour un pont 2 colonnes.
Que faire si la hauteur de plafond est inférieure à 3,5 m ?
Un pont ciseaux basse levée est la solution adaptée aux locaux dont la hauteur libre se situe entre 2,8 m et 3,2 m. Il permet le levage partiel pour accéder aux roues, trains et dessous de caisse, mais ne permet pas de se tenir complètement debout sous le véhicule. Les ponts mobiles à colonne unique offrent aussi une alternative légère sans ancrage.
La porte sectionnelle de mon garage est-elle compatible avec un pont élévateur ?
Une porte sectionnelle avec rail horizontal sous plafond réduit la hauteur libre disponible. Il faut mesurer précisément la hauteur sous le rail au point le plus bas. Si cette cote est insuffisante, déplacer le pont au-delà de la zone du rail, choisir une porte à montage plafond haut, ou opter pour un pont ciseaux à faible levée sont les alternatives envisageables.
Quelle marge doit-on laisser autour d'un pont élévateur pour circuler ?
Un dégagement de 0,90 à 1,50 m de chaque côté du pont est recommandé pour passer avec une servante, accéder aux portes du véhicule ouvertes et circuler librement. La distance minimale entre une colonne ou un bras et le mur est de 30 cm, mais cette valeur est un strict minimum difficile à travailler dans de bonnes conditions.
La dalle de mon garage est trop mince : quelles solutions ?
Trois options existent selon l'état du sol : réaliser des plots béton armés à l'emplacement de chaque ancrage, couler un renfort local sur la zone des colonnes, ou utiliser un châssis métallique de répartition de charge validé par le fabricant. Chaque solution modifie les conditions d'ancrage et doit être validée avec l'installateur et la notice technique du pont.
Peut-on installer un pont élévateur sur une dalle de 10 cm ?
Une dalle de 10 cm avec un béton à 3 000 PSI (20 MPa) est citée dans certaines notices comme acceptable pour des modèles légers de catégorie inférieure. La majorité des fabricants de ponts 2 colonnes professionnels exigent 20 à 30 cm. Avant toute installation, mesurer l'épaisseur réelle par perçage test et vérifier les exigences de la notice du modèle exact.
