Quelles dimensions pour un monte-fût ou monte-charge pour fûts ?

• Les plateaux standards mesurent 800 × 800 mm (0,64 m²), 1 000 × 1 000 mm (1 m²) ou 1 200 × 1 200 mm (1,44 m²) selon le volume traité.

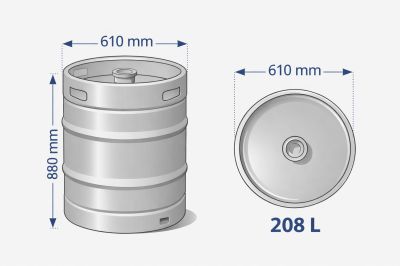

• Un fût de 208 L mesure environ 610 mm de diamètre pour 880 mm de hauteur : prévoir ~100 mm de marge autour de la charge pour déterminer la surface utile minimale.
• La hauteur de cabine d'un monte-charge non accompagné est limitée à 1 200 mm ; elle peut atteindre 1 800 à 2 000 mm pour des charges plus volumineuses.
• La gaine dépasse la cabine de 150 à 300 mm : une cabine de 1 000 mm nécessite une gaine de 1 200 à 1 300 mm.
• Pour un plateau 800 × 800 mm, la trémie au sol mesure typiquement autour de 1 100 × 850 mm ; pour un 1 000 × 1 000 mm, compter environ 1 300 × 1 050 mm.
• La fosse varie de 150 mm (version hydraulique) à 600 mm (version à câbles) selon la technologie retenue.
• Une charge utile de 300 kg couvre la plupart des usages bar/restauration ; 500 kg convient aux brasseries à rotation intensive.

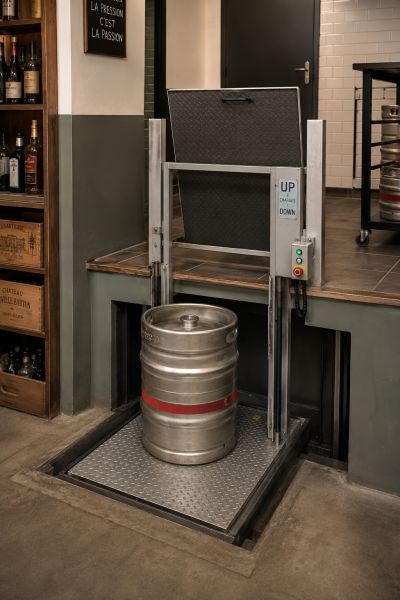

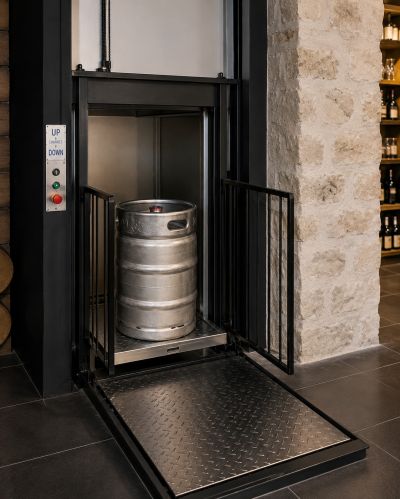

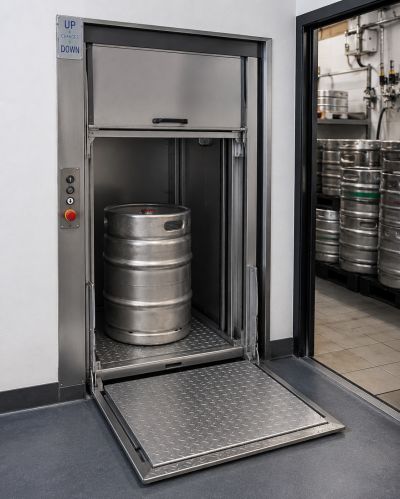

• Up Charges Down cie, Etna France et ARATAL ATTRACTIVE MOBILITY fait partie des meilleurs fournisseurs de monte-fûts en France.

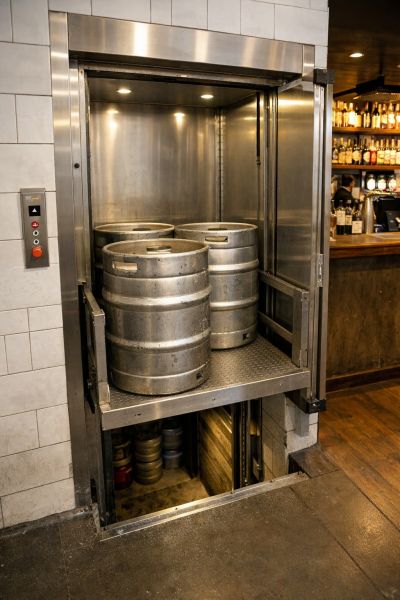

Dans un bar, une brasserie ou un restaurant professionnel, le choix des dimensions d’un monte-fût ou monte charge pour fûts influence directement la fluidité du transport vertical de charge entre cave et zone de service. Un équipement sous-dimensionné ralentit la rotation des stocks. Un équipement surdimensionné complique l’installation et réduit l’espace disponible. En pratique, la majorité des établissements CHR utilisent des plateaux proches de 1 m² avec une charge utile autour de 300 kg à 500 kg, ce qui permet de transporter simultanément plusieurs fûts ou des charges mixtes. Un fût standard de 208 L mesure environ 61 cm de diamètre pour 88 cm de hauteur, ce qui impose une surface utile adaptée pour éviter les manipulations répétées. Les dimensions monte-fût doivent donc être définies en fonction du volume traité, de la fréquence d’utilisation et des contraintes d’espace du bâtiment afin d’assurer un levage fluide et sécurisé.

Pour cadrer un projet de dimensions standards d’un monte-fût ou monte charge pour fûts, trois blocs de cotes structurent le dimensionnement : la surface et la hauteur du plateau/cabine, les réservations bâtiment (trémie et fosse), et l’espace de gaine avec les portes palières. Aborder ces trois niveaux ensemble évite les incompatibilités en cours d’installation.

La surface de plateau standard varie entre 0,64 m² et 1,44 m² selon le format retenu. La règle pratique consiste à prévoir environ 100 mm de marge autour de la charge pour garantir un positionnement stable et faciliter les cycles de chargement.

Pour le levage de fûts, cela se traduit directement :

• Un fût de 208 L mesure environ 610 mm de diamètre : un plateau de 800 mm offre une marge suffisante pour 1 fût unitaire, à condition que l’accès et l’alignement de la trémie soient corrects.
• Pour 2 fûts côte à côte, la largeur utile doit dépasser 1 200 mm pour éviter tout décalage et maintenir la stabilité de la charge.
• Un plateau de 1 000 mm permet de transporter simultanément un fût et des cartons, ce qui couvre la majorité des besoins CHR polyvalents.

La largeur de benne et la profondeur de benne doivent toujours dépasser le diamètre du fût. Une dimension trop juste augmente les manipulations et réduit la fluidité du cycle de rotation des stocks.

La hauteur standard d’un monte-charge non accompagné se situe autour de 1 200 mm. Cette hauteur permet d’accueillir un fût en position verticale (hauteur fût 208 L ≈ 880 mm) tout en respectant les limitations réglementaires qui visent à empêcher l’accès d’une personne dans la cabine.

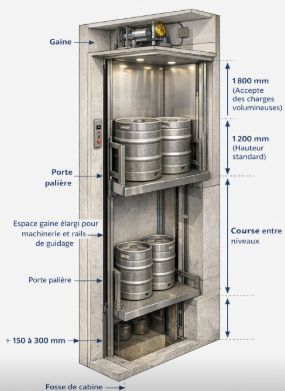

Lorsque l’équipement doit accepter des charges volumineuses ou des palettes verticalisées, la hauteur de cabine peut atteindre 1 800 mm à 2 000 mm. Cette évolution modifie la hauteur de course, la puissance de levage et la configuration de la gaine.

La hauteur d’ouverture de la porte palière doit être cohérente avec la hauteur de cabine retenue. Une porte palière trop basse par rapport à la hauteur effective de la benne crée un point de blocage au chargement et oblige à incliner la charge, ce qui génère un risque de manipulation. Le dimensionnement doit donc intégrer :

• La hauteur libre disponible entre niveaux.
• La course totale entre niveaux.
• La présence éventuelle d’une fosse de cabine.
• La hauteur d’ouverture de la porte palière, cohérente avec la hauteur de benne.

Une cohérence entre ces éléments garantit une installation compatible avec la structure existante.

La largeur de gaine standard dépasse la cabine de 150 à 300 mm pour intégrer rails, sécurités et machinerie. Une cabine de 1 000 mm nécessite donc une gaine proche de 1 200 à 1 300 mm.

La profondeur de gaine suit la même logique selon que la technologie retenue est une traction hydraulique ou une traction par câble, chacune nécessitant un espace technique différent pour la machinerie.

Pour les réservations bâtiment, deux exemples de réalisations donnent des ordres de grandeur concrets :

• Pour un plateau 800 × 800 mm, la trémie au sol mesure typiquement autour de 1 100 × 850 mm, selon la configuration retenue.
• Pour un plateau 1 000 × 1 000 mm, la trémie au sol se situe aux environs de 1 300 × 1 050 mm.

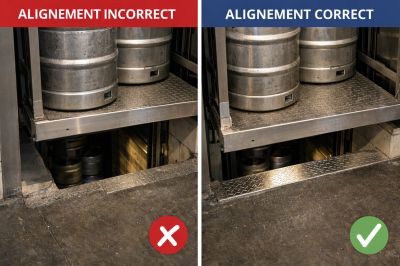

Ces valeurs varient selon le constructeur et le projet ; elles servent de base de travail avant devis. La fente de trémie doit correspondre exactement à la surface utile du plateau. Un mauvais alignement crée un ressaut au niveau du sol et gêne le chargement des fûts. L’anticipation de ces paramètres facilite l’intégration du monte charge pour fûts dans des bâtiments neufs ou existants, même en cas de contrainte d’espace.

Les dimensions d’un monte-fût ou monte charge pour fûts se déterminent en priorisant deux critères opérationnels : la charge utile et le gabarit des fûts à transporter, qui pilotent directement la surface de plateau. Les réservations bâtiment (trémie, fosse) et le cadre réglementaire des monte-charges non accompagnés viennent ensuite encadrer les valeurs maximales acceptables.

La charge utile conditionne la résistance du plateau et la structure de la cabine. Pour raisonner correctement, il faut partir du poids réel des fûts pleins manipulés et y ajouter une marge de manutention. Un fût de 50 L plein pèse environ 63 kg ; un fût de 208 L plein atteint plus de 200 kg. Transporter 1 fût de 208 L avec des cartons simultanément justifie déjà une capacité proche de 300 kg.

• Dans le secteur bar ou la restauration, une capacité autour de 300 kg suffit pour le transport de boissons et le levage de fûts unitaires.
• Dans le secteur brasserie, les volumes augmentent et une capacité de 500 kg améliore la rotation des stocks en permettant des montées groupées.

Dans un environnement logistique, la capacité peut dépasser 1 000 kg, ce qui impose une structure renforcée et une surface utile plus importante. Une capacité plus élevée augmente la masse totale en mouvement ; le système de levage doit alors adapter la vitesse de levage pour maintenir la sécurité.

L’installation dépend fortement des caractéristiques du bâtiment. L’épaisseur des planchers, la résistance des murs porteurs et la position des réseaux techniques influencent la taille maximale de la cabine. Dans les établissements anciens, cette contrainte d’espace est fréquente et le dimensionnement d’un monte-charge pour fûts doit alors optimiser chaque centimètre disponible.

La fosse mérite une attention particulière. Sans fosse, le plateau arrive légèrement en relief par rapport au sol fini, ce qui crée une marche résiduelle gênant le glissement des fûts au chargement. Lorsque la création d’une fosse est impossible (dalle béton épaisse, nappe phréatique, cave voûtée), certains systèmes proposent des solutions à hauteur réduite qui limitent ce ressaut, sans l’éliminer totalement.

Les monte-charges destinés uniquement au transport de marchandises respectent des limites dimensionnelles précises. Le cadre NF EN 81 (généralement citée en pratique via EN 81-31 selon le type de monte-charge) vise notamment à garantir la sécurité des monte-charges non accompagnées et à empêcher le transport de personnes. En conséquence, certaines configurations limitent la hauteur et la surface de la cabine, et imposent des exigences spécifiques sur les portes palières et leurs dispositifs de sécurité.

Le respect de ces exigences garantit la sécurité du transport vertical de charge et la conformité réglementaire ; en cas de dépassement des dimensions “non accessibles”, l’équipement bascule vers une catégorie de monte-charge avec des contraintes de conception et de contrôle plus strictes.

Le dimensionnement d’un monte-fût ou monte charge pour fûts s’aborde en trois axes :

• définir le gabarit et la charge selon les fûts réellement manipulés
• vérifier les réservations bâtiment disponibles (trémie, fosse, hauteur libre)
• valider les accès (largeur de porte, sens d’ouverture, alignement au sol)

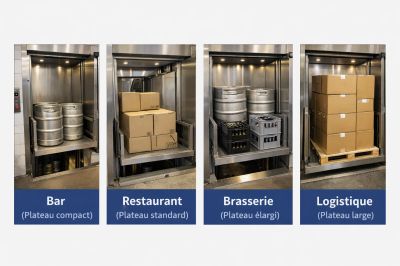

Le secteur d’activité détermine directement le format de plateau et la charge utile à retenir.

• Dans le secteur bar, le levage de fûts entre cave et comptoir s’effectue le plus souvent avec un plateau compact de 800 × 800 mm et une charge utile de 300 kg.
• Dans le secteur de la restauration, le transport de cartons et de matériel en plus des fûts oriente vers un plateau de 1 000 × 1 000 mm avec une charge utile d’au moins 300 kg.
• Dans le secteur brasserie, la rotation intensive impose un plateau standard ou large et une charge utile de 500 kg pour transporter plusieurs fûts par cycle.
• Dans le secteur hôtellerie ou commerce, le système peut intégrer du transport de palettes et des charges mixtes, ce qui oriente vers un plateau de 1 200 × 1 200 mm et une capacité supérieure à 500 kg.

Les contraintes d’espace déterminent les dimensions maximales possibles de cabine et de gaine. La hauteur sous plafond limite la hauteur de course disponible. La largeur de passage conditionne la largeur de cabine et la largeur de porte palière.

La largeur et la hauteur d’ouverture de la porte palière doivent permettre le passage d’un diable ou d’un chariot porte-fût sans forçage. Une porte trop étroite par rapport à la largeur de plateau crée un goulot d’étranglement opérationnel au quotidien. Le seuil de porte doit être affleurant avec le plateau pour limiter tout ressaut et faciliter le chargement. Le sens d’ouverture des portes palières et la zone de manœuvre disponible devant chaque accès font également partie des points à vérifier avant de fixer les dimensions finales.

Les formats de fûts standard déterminent la largeur et la hauteur minimales du plateau et de la benne. Un fût de 208 L mesure environ 610 mm de diamètre pour 880 mm de hauteur. En appliquant la règle des ~100 mm de marge autour de la charge, la surface utile minimale pour ce fût s’établit à environ 800 × 800 mm.

• Pour transporter 2 fûts de 208 L côte à côte sans décalage, la largeur utile dépasse 1 200 mm, ce qui oriente vers un plateau large.
• Pour des fûts de plus petit volume (50 L, diamètre plus réduit), un plateau de 800 mm suffit dans la plupart des configurations de bar.
• La hauteur de benne doit intégrer la hauteur du fût avec une marge de sécurité pour éviter tout blocage à l’entrée dans la cabine.

Les dimensions doivent correspondre aux charges réellement manipulées et non à une estimation théorique pour garantir un levage fluide au quotidien.

Les personnalisations dimensionnelles d’un monte-fût ou monte charge pour fûts s’imposent dès que la configuration du site ne correspond pas aux formats standards. Trois situations déclenchent typiquement un dimensionnement sur mesure : une trémie existante aux cotes non standard (héritée d’un équipement précédent ou d’un plancher restructuré), un besoin d’accès traversant qui impose des portes sur deux faces opposées de la cabine, ou un besoin de transporter des charges mixtes (palettes + fûts) qui dépasse les formats 1 000 × 1 000 mm courants.

Une configuration sur mesure ajuste la largeur de benne, la profondeur de benne et la hauteur de cabine pour coller à une trémie existante tout en conservant la marge de manutention nécessaire autour du fût. La logique d’intégration reste la même : la gaine doit dépasser la cabine de 150 à 300 mm (selon rails, sécurités, machinerie), et la surface utile du plateau doit intégrer les ~100 mm de marge autour de la charge pour conserver un transport vertical de charge fluide.

Le sur-mesure vise donc principalement à “coller” à une trémie donnée sans réduire la surface utile en deçà du minimum fonctionnel.

Chaque option de configuration peut modifier les dimensions de cabine et de gaine selon le mode d’accès et l’architecture retenue.

• Trappe embarquée : s’intègre dans la surface du plateau, mais conditionne l’épaisseur minimale du plancher (réservation) pour son logement.
• Trappe à deux vantaux : peut nécessiter une réserve légèrement plus large en trémie pour le débattement des battants selon les modèles.
• Configuration traversante : impose des portes palières sur deux faces opposées de la cabine, ce qui impacte l’implantation, la circulation et les réservations à prévoir.
• Position spécifique de la machinerie : peut nécessiter une surcote locale (espace technique) à intégrer dès la prise de cotes.

Dès que l’objectif dépasse le simple levage de fûts pour inclure du transport de palettes ou du transport de cartons volumineux, le dimensionnement bascule vers un plateau de 1 200 × 1 200 mm (ou une profondeur augmentée selon la forme des charges) et une charge utile généralement de 500 kg et plus, à ajuster selon le flux et la fréquence d’utilisation.

L’enjeu est de conserver une surface utile suffisante pour charger sans décalage et éviter les manipulations supplémentaires, tout en restant compatible avec les réservations (trémie, gaine) disponibles sur site.

À titre d’exemples de réalisations (à valider selon le constructeur, la technologie et les jeux de sécurité), on retrouve généralement : 1 100 × 850 mm de trémie pour un plateau 800 × 800 mm, et environ 1 300 × 1 050 mm pour un plateau 1 000 × 1 000 mm. Ces cotes servent d’ordre de grandeur : la trémie doit rester cohérente avec l’encombrement de gaine et l’alignement au sol pour éviter tout ressaut au chargement.

Pour un fût de 208 L (Ø ≈ 610 mm), prévoir ~100 mm de marge autour de la charge conduit à une surface utile proche de 800 × 800 mm pour 1 fût. Pour 2 fûts côte à côte sans décalage, la largeur utile doit dépasser 1 200 mm, ce qui oriente vers un plateau 1 200 × 1 200 mm (ou une largeur équivalente selon le constructeur).

Un fût de 208 L mesure environ 880 mm de hauteur. Sur un monte-charge non accompagné, la hauteur de cabine se situe typiquement autour de 1 200 mm, ce qui laisse une marge de manutention. Si l’objectif est de transporter des charges plus volumineuses (ou des palettes verticalisées), la hauteur de cabine peut monter à 1 800 à 2 000 mm selon les configurations et le cadre normatif applicable.

En pratique, la gaine dépasse la cabine de 150 à 300 mm pour intégrer les rails, les sécurités et la machinerie. Exemple : une cabine de 1 000 mm conduit habituellement à une gaine de 1 200 à 1 300 mm, à ajuster selon la technologie (hydraulique/câble) et l’implantation.
