Temps de lecture estimé : 10min
💡 L'essentiel à retenir :
- La dimension d'un séchoir à foin repose sur trois variables : la surface utile de séchage (m²), le volume de stockage (m³) et le débit d'air requis calculé en fonction de l'humidité d'entrée du foin.
- Le débit de ventilation recommandé varie de 80 L/s par tonne métrique à moins de 25 % d'humidité, jusqu'à 260 L/s par tonne métrique entre 30 et 35 %, soit des besoins multipliés par plus de trois selon l'état du foin.
- La section de gaine se calcule à raison de 0,09 m² par tranche de 470 L/s ; la surface cumulée des ouvertures de volets atteint 0,18 m² par 470 L/s, avec une vitesse d'air limitée à 2,5 m/s dans les ouvertures.
- Les 2,4 m en bout de gaine et les 2,4 m côté ventilateur restent totalement étanches : aucun volet ne s'installe dans ces zones.
- Le ventilateur retenu doit délivrer le débit total calculé à une pression statique de 0,25 kPa ; au-delà d'un certain volume, plusieurs ventilateurs en parallèle deviennent nécessaires.
- Un foin engrangé entre 30 et 35 % d'humidité est très exigeant et risqué : au-delà de 35 %, le séchage en balles rondes n'est plus envisageable dans des conditions maîtrisées.
Le dimensionnement d'un séchoir à foin en grange répond simultanément à trois questions : quelle surface utile de séchage prévoir, quel volume de stockage organiser, et quelle puissance de ventilation installer pour traverser cette masse de foin avec suffisamment d'air. Ces trois paramètres sont interdépendants et se calculent dans un ordre précis.
Les unités utilisées dans cet article suivent le système SI. Le rappel de conversion utile : 1 000 L/s = 3 600 m³/h. La pression statique de référence pour le choix du ventilateur est de 0,25 kPa.
Avant tout calcul, trois données sont indispensables à collecter : le taux d'humidité du foin à l'entrée (en %), le type de balles (petites balles, balles rondes), et le volume ou le tonnage que le séchoir doit traiter en une campagne.
Les unités utilisées dans cet article suivent le système SI. Le rappel de conversion utile : 1 000 L/s = 3 600 m³/h. La pression statique de référence pour le choix du ventilateur est de 0,25 kPa.
Avant tout calcul, trois données sont indispensables à collecter : le taux d'humidité du foin à l'entrée (en %), le type de balles (petites balles, balles rondes), et le volume ou le tonnage que le séchoir doit traiter en une campagne.
Obtenez un devis pour un séchoir à foin
Comment lire le tableau humidité et débits d'air d'un séchoir à foin ?
Un foin engrangé à moins de 25 % d'humidité représente la situation la plus favorable. Le système fonctionne avec un débit modéré et un ventilateur de puissance standard. Entre 25 et 30 %, le débit double et les sections de gaine ainsi que les ouvertures de volets doivent être calculées en conséquence. Entre 30 et 35 %, le débit est multiplié par plus de trois par rapport au seuil bas : les équipements deviennent nettement plus dimensionnants et le risque d'échauffement ou de combustion spontanée augmente fortement. Pour les balles rondes, la limite de 35 % ne doit pas être dépassée.

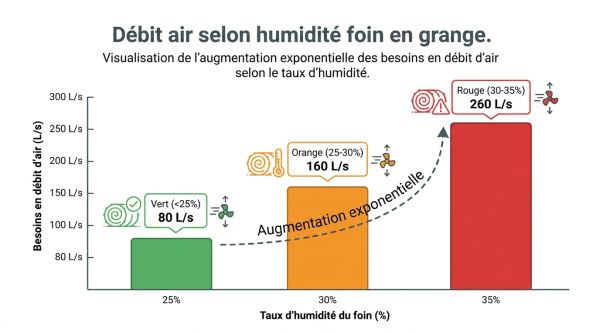

Le tableau ci-dessous constitue la référence centrale de tout dimensionnement. Il traduit le niveau d'humidité du foin engrangé en débit d'air minimal à assurer par tonne métrique.
| Humidité d'entrée | Débit requis (L/s par tonne métrique) | Équivalent (m³/h par tonne métrique) | Niveau de contrainte |
|---|---|---|---|
| Moins de 25 % | 80 | 288 | Confortable, configuration courante |
| 25 à 30 % | 160 | 576 | Exigeant, dimensionnement renforcé |
| 30 à 35 % | 260 | 936 | Très exigeant, risque élevé |
| Humidité d'entrée : Moins de 25 % | |
|---|---|
| Débit requis (L/s par tonne métrique) | 80 |
| Équivalent (m³/h par tonne métrique) | 288 |
| Niveau de contrainte | Confortable, configuration courante |
| Humidité d'entrée : 25 à 30 % | |
|---|---|
| Débit requis (L/s par tonne métrique) | 160 |
| Équivalent (m³/h par tonne métrique) | 576 |
| Niveau de contrainte | Exigeant, dimensionnement renforcé |
| Humidité d'entrée : 30 à 35 % | |
|---|---|
| Débit requis (L/s par tonne métrique) | 260 |
| Équivalent (m³/h par tonne métrique) | 936 |
| Niveau de contrainte | Très exigeant, risque élevé |
Vous êtes fournisseur de séchoir à foin ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads
Comment calculer la surface et le volume du séchoir à foin ?
Méthode pas à pas pour dimensionner le séchoir

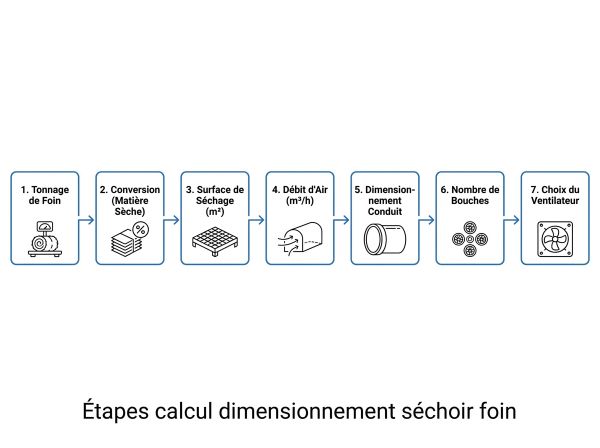

Le processus de dimensionnement d'un séchoir à foin suit sept étapes dans un ordre logique.
Étape 1 : Estimer le tonnage à traiter
Étape 2 : Convertir balles ou volume en tonnes
Étape 3 : Fixer la surface utile de séchage
Étape 4 : Calculer le débit d'air total requis
Étape 5 : Dimensionner la section de gaine
Étape 6 : Dimensionner les ouvertures de volets
Étape 7 : Valider le ventilateur
Étape 1 : Estimer le tonnage à traiter
Le tonnage est la masse totale de foin que le séchoir doit absorber en une campagne. Si ce tonnage est connu directement, on passe à l'étape 2. Sinon, on repart du nombre de balles ou du volume occupé.
Étape 2 : Convertir balles ou volume en tonnes
Le repère de base est le suivant : 0,9 tonne métrique de foin sec en balles occupe environ 7 m³, soit approximativement 50 balles standards de 18 kg chacune. À noter : un foin encore humide est de 10 à 30 % plus lourd que du foin sec. Il faut en tenir compte dans les calculs de charge sur la structure.
Étape 3 : Fixer la surface utile de séchage
La surface utile correspond à l'emprise au sol de la zone de stockage ventilée. Elle dépend de la hauteur de pile retenue. En balles standard empilées, une hauteur de 3 à 4 m est courante. On obtient la surface en divisant le volume total (m³) par la hauteur de pile choisie (m).
Étape 4 : Calculer le débit d'air total requis
Multiplier le tonnage total (en tonnes métriques) par le débit unitaire correspondant à l'humidité d'entrée (80, 160 ou 260 L/s par tonne). Le résultat est le débit en L/s à fournir à 0,25 kPa.
Étape 5 : Dimensionner la section de gaine
La règle est de prévoir 0,09 m² de section par tranche de 470 L/s de débit total. Diviser le débit total par 470, puis multiplier par 0,09 pour obtenir la section minimale de gaine en m².
Étape 6 : Dimensionner les ouvertures de volets
La surface cumulée des ouvertures de volets suit la même logique : 0,18 m² par 470 L/s, avec une vitesse d'air dans les ouvertures limitée à 2,5 m/s. Cette même surface de 0,18 m² par 470 L/s s'applique également aux ouvertures d'évacuation dans la pile.
Étape 7 : Valider le ventilateur
Sélectionner un ou plusieurs ventilateurs capables de fournir le débit total calculé à une pression statique de 0,25 kPa. Si le débit est trop élevé pour une seule unité, plusieurs ventilateurs en parallèle assurent la continuité.
Conversion volume, balles et tonnage en pratique
Le repère 0,9 t ≈ 7 m³ ≈ 50 balles de 18 kg simplifie les conversions dans les deux sens.
- 500 balles de 18 kg représentent 10 tonnes courtes, soit environ 9 tonnes métriques et 63 m³ de volume occupé.
- Un volume de stockage de 150 m³ correspond à environ 19,3 tonnes métriques de foin sec (150 ÷ 7 × 0,9).
- Un stock de 50 tonnes métriques nécessite environ 389 m³ de volume brut, soit une surface de 97 m² pour une hauteur de pile de 4 m.
Comment dimensionner la gaine, le plénum et les volets d'un séchoir à foin ?
Section de gaine et surface des ouvertures de volets
La gaine distribue l'air sous la masse de foin. Sa section minimale est de 0,09 m² par tranche de 470 L/s. Pour un débit total de 2 820 L/s par exemple (6 × 470), la section minimale est de 0,54 m², soit une gaine rectangulaire d'environ 0,6 m × 0,9 m.
La surface cumulée des ouvertures de volets doit atteindre 0,18 m² par 470 L/s, soit le double de la section de gaine. Cette surface plus grande est justifiée par la vitesse maximale admissible dans les ouvertures, fixée à 2,5 m/s pour éviter les pertes de charge excessives et garantir une bonne répartition.
La surface cumulée des ouvertures de volets doit atteindre 0,18 m² par 470 L/s, soit le double de la section de gaine. Cette surface plus grande est justifiée par la vitesse maximale admissible dans les ouvertures, fixée à 2,5 m/s pour éviter les pertes de charge excessives et garantir une bonne répartition.
Règles d'implantation des volets et zones étanches
Deux règles d'implantation sont à respecter strictement :
- Aucun volet ne s'installe à moins de 2,4 m de l'extrémité de la gaine : cette zone doit rester totalement étanche pour éviter que l'air ne s'échappe avant d'atteindre la masse de foin.
- Les 2,4 m de gaine côté ventilateur doivent également rester étanches, car la pression y est maximale et la distribution non encore équilibrée.
Uniformité des trajets d'air et implantation de la gaine

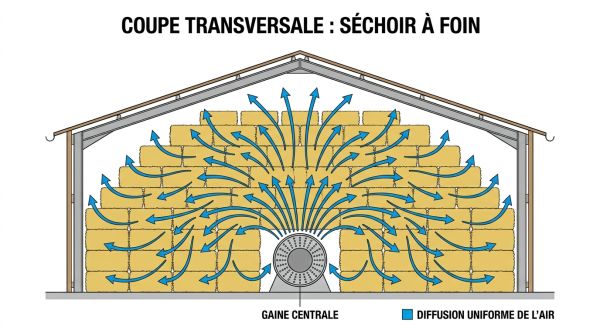

L'objectif est que le trajet de l'air depuis la gaine jusqu'au périmètre extérieur de la pile soit de longueur équivalente au trajet gaine-haut de pile. Si la distance jusqu'au périmètre est nettement plus courte, l'air court-circuite les zones centrales et le séchage devient inégal.
Une gaine centrale convient aux bâtiments larges. Pour les granges de moins de 7,3 m de large, une gaine latérale posée contre un mur facilite la manutention, même si l'étanchéité latérale exige davantage de soin. Un fond à claire-voie sur la gaine est à éviter si la distance gaine-périmètre est inférieure à la distance gaine-haut de pile.
Une gaine centrale convient aux bâtiments larges. Pour les granges de moins de 7,3 m de large, une gaine latérale posée contre un mur facilite la manutention, même si l'étanchéité latérale exige davantage de soin. Un fond à claire-voie sur la gaine est à éviter si la distance gaine-périmètre est inférieure à la distance gaine-haut de pile.
Quel ventilateur de séchoir à foin choisir selon le débit calculé ?
Le ventilateur se sélectionne sur la base du débit total requis à 0,25 kPa de pression statique. Cette pression correspond à la résistance typique que l'air rencontre en traversant une pile de foin en balles de hauteur standard.
Les configurations courantes utilisent des ventilateurs axiaux de 3,7 à 5,6 kW pour des débits modérés. Lorsque le débit total dépasse ce que peut fournir une seule machine, l'installation de plusieurs ventilateurs en parallèle est la solution retenue. Chaque ventilateur alimente alors une section de gaine distincte ou partage un plénum commun correctement dimensionné.
Le ventilateur fonctionne en continu pendant toute la durée du séchage. Son emplacement doit être accessible pour la maintenance (tension de courroie sur les modèles centrifuges, inspection des pales sur les axiaux) et protégé des intempéries. La puissance électrique disponible sur l'exploitation est à vérifier en amont : plusieurs kilowatts en fonctionnement continu représentent une contrainte réelle sur le circuit. Ce niveau d'équipement pèse directement dans le prix d'un séchoir à foin complet, ventilateur compris.
Les configurations courantes utilisent des ventilateurs axiaux de 3,7 à 5,6 kW pour des débits modérés. Lorsque le débit total dépasse ce que peut fournir une seule machine, l'installation de plusieurs ventilateurs en parallèle est la solution retenue. Chaque ventilateur alimente alors une section de gaine distincte ou partage un plénum commun correctement dimensionné.
Le ventilateur fonctionne en continu pendant toute la durée du séchage. Son emplacement doit être accessible pour la maintenance (tension de courroie sur les modèles centrifuges, inspection des pales sur les axiaux) et protégé des intempéries. La puissance électrique disponible sur l'exploitation est à vérifier en amont : plusieurs kilowatts en fonctionnement continu représentent une contrainte réelle sur le circuit. Ce niveau d'équipement pèse directement dans le prix d'un séchoir à foin complet, ventilateur compris.
Comment assurer l'étanchéité du plancher et gérer les charges ?

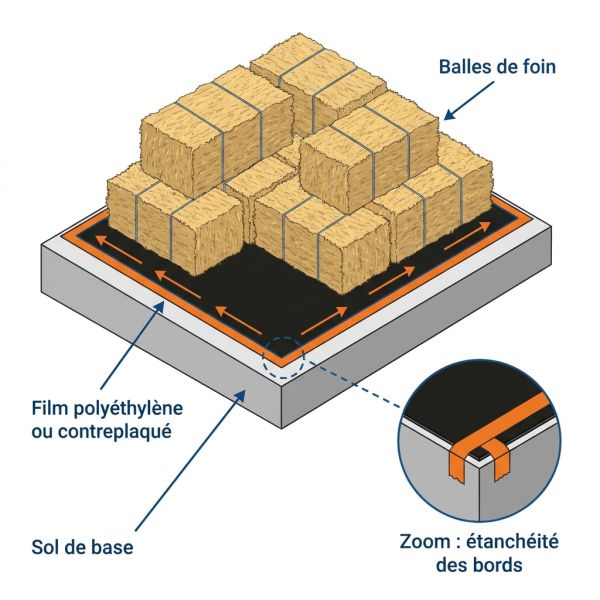

L'étanchéité du plancher conditionne l'efficacité du système. Si l'air fuit sous le plancher ou par les bords de la zone de stockage, il ne traverse pas le foin et le séchage devient inégal ou insuffisant.
