Quelles différences entre un pont roulant et un palan ?

Les professionnels confondent fréquemment le palan et le pont roulant dans les environnements de levage industriel. Les deux appareils de levage assurent la manutention de charges et utilisent des composants similaires comme le crochet, la chaîne de levage ou le câble métallique. Les deux systèmes permettent de lever une charge lourde grâce à un mécanisme de levage manuel ou motorisé.

Cette proximité technique entretient l’amalgame. Pourtant, le pont roulant et le palan ne répondent pas aux mêmes logiques d’installation, de mobilité et de capacité de charge. Leur structure, leur zone de couverture et leur niveau de sécurité industrielle. Ce guide détaille ces points pour clarifier les usages et orienter le choix d’équipement.

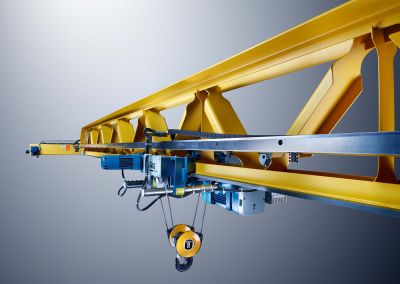

Le pont roulant intègre un palan comme mécanisme de levage principal. Le palan reste visible sous la poutre et assure le déplacement vertical de la charge lourde. Cette présence directe du palan dans la structure globale crée une assimilation entre les deux équipements.

Les deux systèmes reposent sur des composants similaires. Ils utilisent un moteur électrique, un réducteur, un tambour, un câble métallique ou une chaîne de levage, ainsi qu’un crochet associé à une élingue. Le principe mécanique du levage industriel apparaît donc identique du point de vue opérationnel.

Les contextes d’utilisation renforcent cette confusion. Le palan et le pont roulant interviennent dans un atelier, une usine ou un entrepôt pour la manutention de charges et les opérations de production. Les deux équipements relèvent de la catégorie des appareils de levage utilisés dans le même environnement industriel.

Le pont roulant repose sur une installation fixe intégrée à l’infrastructure du bâtiment. Il circule sur un chemin de roulement composé de rails fixés à la charpente ou à une structure indépendante.

La structure comprend :

• Une poutre principale de type monopoutre ou double poutre
• Un châssis et un train de roulement
• Un chariot porte-palan
• Un mécanisme de levage

Le système réalise trois mouvements :

• Un mouvement longitudinal du pont sur la piste de roulement
• Un mouvement latéral du chariot
• Un déplacement vertical de la charge


Cette configuration permet une couverture complète de la surface de travail. Le pont roulant assure une zone de couverture étendue sur une grande envergure. Il s’intègre aux chaînes de production avec une forte fréquence d’utilisation et un cycle de service élevé.

Le palan constitue un système suspendu compact. Il se fixe sur un monorail, une potence de levage, un portique ou une grue d’atelier.

Le système comprend :

• Un moteur électrique ou un mécanisme manuel
• Un tambour
• Une chaîne de levage ou un câble métallique
• Un frein de sécurité


Le palan manuel fonctionne par traction humaine. Le palan électrique fonctionne par commande basse tension avec arrêt d’urgence.

Le mouvement reste principalement vertical. Un déplacement horizontal limité devient possible via un chariot intégré.

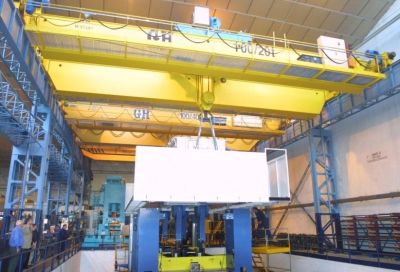

Le pont roulant repose sur une structure métallique complète intégrée à l’infrastructure du bâtiment. Il nécessite une structure porteuse dimensionnée selon le tonnage, la portée et la hauteur de levage. La conception prend en compte la charge maximale, le cycle de service et la classification d’utilisation.

Deux configurations principales existent :

• Pont roulant posé circulant sur des rails installés au sommet des poutres de roulement
• Pont roulant suspendu fixé sous la charpente, lorsque la configuration du bâtiment ne permet pas une installation au-dessus


Un pont roulant monopoutre utilise une seule poutre principale et convient aux capacités intermédiaires. Un pont roulant bipoutre ou double poutre répartit mieux les efforts, améliore la stabilité et augmente la hauteur de crochet disponible grâce à un positionnement optimisé du chariot porte-palan.

L’installation implique un chemin de roulement, un train de roulement, un châssis, un système d’alimentation électrique sécurisé et un mécanisme de levage complet. L’ensemble constitue un équipement de manutention structurant pour l’organisation de l’atelier.

Le palan ne possède pas de structure porteuse propre. Il dépend d’un support existant pour fonctionner. Il s’installe sur une infrastructure déjà en place et ne nécessite pas la création d’un système complet de roulement.

Il peut s’intégrer à :

• Un monorail fixé à la charpente
• Une potence de levage murale ou sur colonne
• Un portique fixe ou mobile
• Une grue d’atelier

Le palan regroupe essentiellement le moteur électrique ou le mécanisme manuel, le tambour, la chaîne de levage ou le câble métallique, ainsi que le frein de sécurité. La conception reste compacte et modulaire. L’équipement occupe peu d’espace et s’adapte aux espaces restreints ou aux postes de travail localisés.

Le pont roulant réalise un déplacement en trois dimensions grâce à son chemin de roulement, son chariot porte-palan et son mécanisme de levage.

Le système assure :

• Une translation longitudinale sur les rails ;
• Un déplacement transversal du chariot sur la poutre ;
• Un levage vertical de la charge.

Cette combinaison permet la manœuvre de précision d’une charge volumineuse dans toute la zone de couverture. La charge peut être déplacée sur l’ensemble de la surface de travail sans repositionnement manuel. Cette configuration s’adapte aux installations de chaîne de production, aux ateliers de grande dimension et aux opérations sur grande envergure avec une forte fréquence d’utilisation.

Le palan assure principalement un déplacement vertical grâce à son mécanisme de levage, composé d’un tambour, d’un câble métallique ou d’unechaîne de levage, et d’un système de poulie ou de mouflage.

Un déplacement horizontal devient possible uniquement si le palan s’installe sur un chariot mobile fixé à un monorail ou à une potence de levage. Ce mouvement reste limité à l’axe du support. L’amplitude dépend de la longueur du rail ou du bras de la potence.

La mobilité reste donc concentrée sur un point ou sur une trajectoire définie. Le palan convient au levage de petite envergure, aux opérations localisées et aux postes de travail spécifiques dans un environnement industriel.

La capacité de charge du pont roulant dépend de sa configuration structurelle, de la portée, de la hauteur de levage et du cycle de service prévu.

Les valeurs courantes sont :

• Pont roulant monopoutre : 1 à 20 tonnes
• Pont roulant bipoutre : 5 à 160 tonnes

Certaines installations industrielles dépassent ces seuils selon la conception de la structure métallique et de la classification d’utilisation. Le pont roulant supporte un tonnage élevé sur une grande travée. Il assure la manutention d’une charge volumineuse sur une large distance sans modification du point d’ancrage.

La capacité réelle tient compte de la fréquence d’exploitation, de la nature des charges et des contraintes mécaniques. Une intensité d’usage élevée impose un dimensionnement renforcé du mécanisme de levage, du train de roulement et des composants porteurs.

La capacité de charge du palan varie selon le type de technologie utilisée et le système de mouflage.

Les plages courantes sont :

• Palan à chaîne : 125 kg à 5 tonnes
• Palan à câble : 1 à 200 tonnes selon la configuration
• Palan manuel : jusqu’à 20 tonnes selon le démultiplicateur mécanique

Le palan concentre l’effort sur un point fixe ou sur un axe limité. Il convient aux charges localisées, aux opérations de maintenance et aux besoins de levage ponctuel. La capacité dépend directement du support sur lequel il est installé et de la résistance de la structure d’accueil.

Le pont roulant dispose d’un système de sécurité industrielle plus étendu en raison de sa structure complète et de sa mobilité tridimensionnelle. Les dispositifs comprennent :

• Des limiteurs de charge électroniques intégrés au système de commande
• Des fins de course sur les axes longitudinal, transversal et vertical
• Des capteurs de surcharge
• Des systèmes de limitation de vitesse et de contrôle du mouvement

Ces dispositifs sécurisent la translation sur le chemin de roulement, le déplacement du chariot porte-palan et le levage vertical.

La réglementation impose des contrôles réguliers de la structure métallique, des rails, du train de roulement, des connexions électriques et du mécanisme de levage. La maintenance nécessite un suivi structuré, incluant des vérifications périodiques et des essais de charge afin de garantir la conformité aux exigences de sécurité.

Le palan intègre des dispositifs de sécurité destinés à sécuriser l’opération de levage et à limiter les risques liés à la surcharge. Les équipements standards comprennent :

• Un frein de sécurité qui immobilise le tambour dès l’arrêt de la commande
• Un limiteur de charge mécanique ou électronique
• Un système de protection contre les surcharges
• Un arrêt d’urgence sur les versions électriques

Le fonctionnement repose sur un blocage immédiat en cas d’anomalie ou de dépassement du tonnage autorisé. La simplicité du mécanisme facilite l’inspection. Les contrôles portent principalement sur la chaîne de levage, le câble métallique, le crochet, les axes de poulie et le bon état du frein.

L’entretien préventif consiste à vérifier l’usure des composants, la lubrification des organes mécaniques et le bon fonctionnement du moteur. La maintenance reste concentrée sur le mécanisme de levage.

Le choix entre un pont roulant et un palan dépend des caractéristiques de la manutention de charges et de l’organisation du site. Un besoin de déplacement sur toute la surface de travail avec un tonnage élevé et une forte fréquence d’utilisation correspond à un pont roulant. Une utilisation ponctuelle avec levage vertical sur un point précis correspond davantage à un palan.

Plusieurs critères techniques orientent la décision :

• Tonnage requis : charge lourde et répétitive sur grande zone pour un pont roulant, charge localisée ou modérée pour un palan.
• Hauteur de levage et portée : grande travée à couvrir pour un pont roulant, axe limité ou poste isolé pour un palan.
• Cycle de service : exploitation intensive et continue pour un pont roulant, utilisation occasionnelle pour un palan.

L’environnement influence également le choix :

• Grande surface avec organisation en chaîne de production pour un pont roulant.
• Espace restreint ou absence de structure porteuse dimensionnée pour un palan installé sur monorail ou potence de levage.

Le pont roulant convient lorsque la charge circule dans toute la zone industrielle. Le palan convient lorsque le levage reste concentré sur une zone définie.
