Quelle tête de fraisage maximise le rendement selon la roche, le béton ou l’enrobé ?

💡 L'essentiel à retenir :

• Pour l'enrobé, une fraise à tambour standard (pas 12 à 18 mm) maximise le débit en décaissement profond jusqu'à 350 mm, tandis qu'un tambour fin (pas 8 à 10 mm, profondeur 80 mm) ou microfin (pas 3 à 6 mm, profondeur 30 mm) s'impose pour le reprofilage ou l'amélioration de l'adhérence.
• Sur enrobé, les pics orientés abrasion avec un grade HRA 91, 6 % de cobalt et un grain fin de 1,0 à 1,2 µm limitent l'émoussement progressif et réduisent la hausse de consommation carburant.
• Sur béton (armé ou non), les pics plus tenaces (HRA 88 à 89, 8 à 10 % Co, grain 2 à 3 µm) résistent aux impacts et aux chocs sur armatures ; une nuance trop dure (HRA > 91, cobalt < 6 %) se fracture rapidement au contact des aciers.
• Sur roche, le fraisage à froid atteint ses limites selon la résistance à la compression (UCS) et l'abrasivité ; un tambour dédié à forte agressivité, un pas plus large et une gestion thermique renforcée sont nécessaires, souvent avec une étude au cas par cas.
• À réglages égaux, un arrosage bien calibré (débit suffisant et réparti sur toute la largeur de tambour) prolonge la durée de vie des pics de 20 à 40 % en maintenant la température d'interface sous le seuil critique de 600 °C au-delà duquel le cobalt se dégrade.
• La rotation libre des pics dans leur porte-outil garantit une usure symétrique et multiplie la durée de vie utile ; un pic bloqué s'use en biseau et force le remplacement prématuré de l'ensemble de la rangée.

Choisir la bonne tête de fraisage hydraulique ne se résume pas à commander le tambour disponible : le pas des pics, la géométrie de coupe et le grade du carbure conditionnent directement le débit relatif, la qualité de surface obtenue et le coût d'usure réel par mètre travaillé. Pour l'enrobé, le béton et la roche, les modes de défaillance diffèrent radicalement (émoussement progressif pour l'asphalte, écaillage et fracture pour le béton, usure explosive pour la roche) et chaque matériau appelle donc un tambour, un pas et un grade carbure distincts.

Le rendement en fraisage routier ne se pilote pas avec un seul paramètre. Cinq variables interagissent en cascade et leur combinaison définit la productivité réelle ainsi que le coût d'usure.

• Le pas des pics détermine le volume de matière coupé par tour de tambour : un pas large (ECO, 20 à 25 mm) donne un débit relatif plus élevé mais une surface plus rugueuse.
• La profondeur de fraisage multiplie directement la section coupée par passe ; au-delà des limites de chaque tambour (30 mm pour microfin, 80 mm pour fin, 350 mm pour standard et ECO), les efforts dépassent la capacité de la machine.
• La vitesse d'avancement fixe l'épaisseur de copeau par pic ; sur béton, dépasser 15 mm par pic fait basculer le mode de défaillance de l'abrasion vers la fracture.
• Le régime du tambour (RPM) pilote la vitesse de pointe en m/s et donc la charge thermique à l'interface carbure-matériau ; au-delà de 6 m/s, la température peut dépasser 600 °C et déclencher la dégradation du cobalt.
• L'évacuation des matériaux fraisés conditionne la reprise de coupe : un colmatage du flux ralentit l'avancement et surchauffe les pics.

3 paramètres à fixer en premier : la profondeur cible (choix du type de tambour), le compromis débit/finition (choix du pas), et le grade carbure selon le mode de défaillance attendu. Les réglages de vitesse et d'arrosage viennent ensuite comme ajustements.

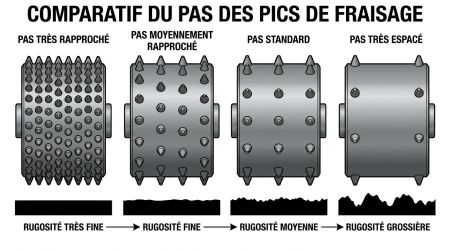

Le pas des pics est le premier critère de sélection du tambour. Il fixe un compromis irréversible entre qualité de surface et productivité relative.

Risques à surveiller selon le pas : un pas trop large sur une surface à faible profondeur génère des arrachements et une rugosité excessive ; un pas trop fin sur un décaissement profond multiplie les passes, augmente la consommation carburant et accélère l'usure globale.

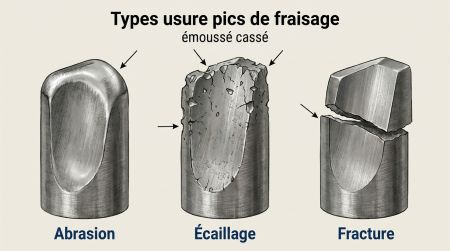

Le choix du grade carbure dépend directement du mode d'usure observé sur chantier. L'analyse des pics remplacés permet d'identifier rapidement la cause de la défaillance et d'adapter le grade. Un émoussement progressif révèle une abrasion dominante. Dans ce cas, un carbure plus dur, avec moins de cobalt, améliore la résistance à l'usure. À l'inverse, un écaillage ou une fracture de la pastille traduit des chocs importants. Il faut alors privilégier un grade plus tenace, enrichi en cobalt.

La relation entre teneur en cobalt et dureté est quasi linéaire : chaque point de cobalt en plus correspond à environ 0,5 HRA en moins. Un tambour contient typiquement 120 à 200 pics ; la durée de vie globale est dictée par le maillon le plus faible, ce qui justifie d'utiliser des lots homogènes (tolérance ±0,5 HRA, ±0,05 g/cm³ en densité).

L'enrobé est le matériau le plus favorable au fraisage hydraulique : sa structure relativement homogène génère une abrasion progressive sans chocs. La sollicitation dominante reste l'émoussement des pics, ce qui oriente clairement le grade carbure vers les nuances dures et abrasion-résistantes.

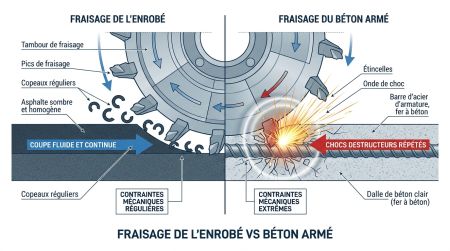

Le béton change radicalement le profil de sollicitation : sa matrice est plus abrasive que l'enrobé, ses agrégats sont plus durs, et la présence d'armatures introduit des impacts intermittents capables de fracturer une pastille carbure trop dure en quelques passes.

L'avancement doit également être réduit sur béton par rapport à l'enrobé : l'épaisseur de copeau par pic doit rester sous 15 mm pour ne pas basculer dans le régime de fracture catastrophique au-delà de 30 mm par pic.

Le fraisage de roche à froid est un cas à part. La résistance à la compression (UCS) et l'abrasivité minéralogique varient fortement d'un site à l'autre, ce qui rend toute recommandation universelle peu fiable sans analyse préalable du matériau.La fraiseuse à froid peut travailler la roche jusqu'à des profondeurs de 38 cm par passe sur certaines machines lourdes (60 t, 1 000 ch), mais la rentabilité dépend directement de l'UCS et de la teneur en minéraux abrasifs (silice, quartz). Au-delà d'un certain seuil d'UCS, l'usure des pics devient explosive et la productivité s'effondre.Les recommandations générales pour le fraisage de roche sont les suivantes :

• Privilégier un tambour dédié à forte agressivité avec un pas plus large, ce qui réduit le nombre de pics sollicités simultanément et améliore l'évacuation des débris.
• Choisir des pics orientés robustesse et gestion thermique, avec un cobalt suffisant pour absorber les chocs répétés des agrégats cristallins.
• Réduire la vitesse d'avancement pour limiter l'épaisseur de copeau par pic et rester sous les seuils de fracture.
• Surveiller l'arrosage en priorité : sur roche, la charge thermique est plus intense que sur enrobé, et un débit insuffisant (sous 20 L/min par mètre de largeur de tambour) accélère la dégradation du cobalt.

Les critères de bascule vers une solution dédiée sont clairs : usure explosive des pics en moins d'une heure, fractures répétées sur plusieurs rangées, vibrations anormales de la machine ou productivité instable d'une passe à l'autre. Dans ces cas, le fraisage à froid conventionnel atteint ses limites et une fraiseuse de roche spécialisée ou une autre technique d'excavation s'impose.

Le même tambour peut livrer des résultats très différents selon la façon dont la machine est réglée. Ces leviers opérationnels agissent directement sur l'usure et le débit.

Rotation libre des pics : chaque pic doit tourner librement dans son porte-outil pour exposer toute la circonférence de la pastille à l'usure. Un pic bloqué s'use 2 à 3 fois plus vite sur une seule face. La lubrification de la queue et le remplacement des porte-outils usés conditionnent ce point.

Ces dix points de contrôle permettent de valider en cours de chantier que la tête de fraisage choisie performe réellement, ou de détecter un mauvais appariement avant que les dégâts s'aggravent.

• Inspecter visuellement les pics toutes les 2 à 4 heures et relever le motif d'usure dominant (émoussement progressif, écaillage, fracture) pour ajuster le grade si nécessaire.
• Vérifier que la consommation carburant reste stable ; une hausse progressive indique un émoussement des pics qui force la machine à travailler davantage.
• Contrôler l'état de surface produite : des stries trop profondes signalent un pas trop large pour l'application ou un avancement excessif.
• Observer la présence de pics cassés net ou de pastilles carbure brisées, signe d'un grade trop dur face à des impacts non anticipés.
• Tester la rotation libre de chaque pic en le faisant tourner à la main après arrêt du tambour ; tout pic bloqué doit être remplacé avec son porte-outil.
• Vérifier le débit d'eau sur chaque buse d'arrosage individuellement ; une buse obstruée laisse une zone chaude qui dégrade une rangée complète de pics.
• Mesurer la profondeur de fraisage réelle sur plusieurs points transversaux pour s'assurer que le tambour travaille à la profondeur prévue et non dans un régime de surcharge.
• Surveiller les vibrations anormales de la machine, qui indiquent un déséquilibre du tambour lié à des pics manquants non remplacés ou à un contact avec un corps dur (armature, pierre).
• Compter le nombre de pics remplacés par heure et comparer à la référence de chantier précédent sur matériau similaire ; un écart de plus de 30 % signale un problème de grade ou de réglage.
• Contrôler l'homogénéité des lots de pics installés sur le tambour : des pics de grades différents sur le même tambour créent une usure différentielle qui raccourcit de 25 à 40 % la durée de vie utile globale.

Le tambour standard à pas 12 à 18 mm constitue la base polyvalente la plus robuste pour les chantiers mixtes couvrant enrobé et béton non armé à profondeur variable jusqu'à 350 mm. Associé à un grade intermédiaire HRA 89, 8 % Co, grain 2 à 3 µm, il tolère les conditions asphalte sans s'émousser trop rapidement et absorbe les chocs modérés du béton sans fractures fréquentes. Les raisons de basculer vers un tambour dédié sont précises :

• Passer à l'ECO Cutter (pas 20 à 25 mm) si le chantier est entièrement dédié au décaissement total ou au fraisage de béton sans exigence de profil, pour maximiser le débit relatif.
• Passer au tambour fin (pas 8 à 10 mm) ou microfin (pas 3 à 6 mm) dès que le cahier des charges impose une rugosité contrôlée, un reprofilage précis ou une préparation de surface avant traitement.
• Passer à un tambour dédié roche avec une étude de l'UCS et de l'abrasivité dès que l'usure des pics dépasse les repères habituels sur enrobé ou béton, ou que les vibrations signalent une résistance mécanique anormale du matériau.

Le tambour microfin (pas 3–6 mm) produit une profondeur maximale de 30 mm et une texture de surface très fine, adaptée à l'adhérence et aux couches minces. Le tambour standard (pas 12–18 mm) atteint 350 mm de profondeur avec un débit relatif nettement supérieur mais une rugosité de surface plus importante. Le choix dépend uniquement de la profondeur cible et de l'exigence de profil du cahier des charges.

Le contact avec une barre d'armature génère un choc brusque qui dépasse la résistance à la flexion d'une pastille carbure à faible cobalt (HRA 91, 6 % Co). Une nuance plus tenace (HRA 88, 10 % Co) absorbe cet impact sans se fracturer, au prix d'une usure abrasive légèrement plus rapide. En pratique, la fracture d'un pic endommage les porte-outils voisins et provoque des arrêts non planifiés dont le coût total dépasse largement la perte en durée de vie abrasive.

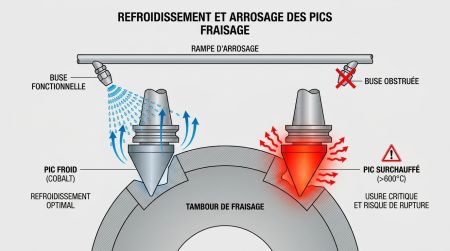

Le critère opérationnel est un débit d'au moins 20 L/min par mètre de largeur de tambour, réparti uniformément sur toutes les buses. Une buse bouchée laisse une zone sèche détectable à l'œil par une coloration thermique des pics (brunissement ou bleutage) ou par une usure localisée anormalement rapide sur cette rangée. Vérifier chaque buse individuellement au démarrage de chantier est le contrôle le plus simple.

Le tambour ECO Cutter (pas 20–25 mm) se justifie lorsque la mission est exclusivement orientée débit : décaissement total de chaussée, fraisage de béton en grande quantité, sans contrainte de profil de surface. Si le chantier inclut des zones de reprofilage, des profils transversaux contrôlés ou des interfaces avec d'autres corps de métier exigeant une planéité précise, le tambour standard (pas 12–18 mm) offre un meilleur compromis.

L'UCS (résistance à la compression uniaxiale) et la teneur en minéraux abrasifs (quartz, silice) varient fortement d'un site à l'autre et modifient radicalement les sollicitations sur les pics. Une roche avec UCS élevée génère des charges d'impact qui dépassent les capacités des tambours routiers standards, avec une usure explosive des pics et des vibrations anormales de la machine. Une fraiseuse dédiée, un tambour à forte agressivité et une étude préalable du matériau sont nécessaires pour obtenir une productivité stable.

La durée de vie se raisonne en termes relatifs selon le grade et les réglages, sans chiffre absolu fiable car la variabilité des matériaux est trop importante. Un arrosage correctement réglé prolonge la durée de vie de 20 à 40 %. Une nuance inadaptée (grade trop dur sur béton armé ou trop tenace sur enrobé propre) réduit la durée de vie de 30 à 60 % selon les données de retour terrain documentées. L'inspection toutes les 2 à 4 heures et le suivi du nombre de remplacements par heure sont les indicateurs de terrain les plus fiables.
