Choisir une membrane pour remplacer une membrane d'osmoseur industriel

Remplacer une membrane d’osmose inverse industrielle nécessite de vérifier bien plus que la compatibilité de la référence ou du format. Dans une installation de filtration membranaire industrielle, une membrane mal adaptée peut réduire le débit de perméat, dégrader la qualité de l’eau produite, augmenter la pression de fonctionnement ou perturber l’ensemble du système. Avant tout remplacement, il convient donc d’identifier l’origine de la baisse de performance, puis de comparer les caractéristiques de la membrane existante avec celles du modèle envisagé. Ce guide présente les principaux critères de compatibilité à contrôler et les étapes à suivre pour sécuriser le remplacement et la remise en service de l’installation.

Devis pour une filtration membranaire

Vous êtes fournisseur de filtration membranaire industrielle ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

La membrane est-elle vraiment en cause ?

Avant de commander, il est nécessaire d'identifier la source réelle du problème. Une baisse de débit ou une hausse de conductivité du perméat peut provenir d'un préfiltre colmaté, d'un joint torique défaillant ou d'un dérèglement de la pompe, et non de la membrane elle-même. Pour savoir précisément quand changer la membrane d'un osmoseur, il convient de croiser ce diagnostic préalable avec les seuils de performance détaillés plus loin.

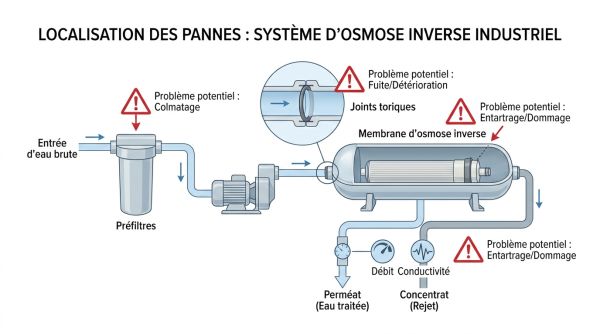

Différencier membrane, préfiltration et joints

Une hausse du TDS perméat accompagnée d'un débit stable oriente vers un dommage chimique de la couche polyamide ou une fuite de joint torique. Une baisse de débit seule, sans dégradation du rejet, pointe plutôt vers un colmatage ou un problème de prétraitement. Une hausse rapide du ΔP sur l'ensemble du train traduit souvent un préfiltre à cartouche percé ou une UF en amont défaillante. Pour orienter le diagnostic, relever systématiquement :

Le débit de perméat (Qp) et le débit d'alimentation (Qf) en m³/h.
La pression d'alimentation et la pression du concentrat en bar.
Le différentiel de pression ΔP entre entrée et sortie du train.
La conductivité ou le TDS du perméat et de l'alimentation.
La température de l'eau d'alimentation en °C.

Voir nos filtrations membranaires

Calculer récupération et taux de dessalement

Deux formules suffisent à situer l'état de la membrane par rapport à la baseline établie à la mise en service initiale.

Taux de récupération (%) = (Qp / Qf) × 100Un taux de récupération typique se situe entre 50 et 75 %. Au-delà de 80 %, le risque d'entartrage (scaling) augmente significativement : la concentration en sels côté concentrat dépasse les seuils de solubilité.

Taux de dessalement (%) = (1 − TDS perméat / TDS alimentation) × 100Les membranes RO industrielles affichent un taux de dessalement compris entre 95 et 99,9 % selon leur catégorie. Une baisse de 10 à 15 % par rapport à la baseline, ou une conductivité perméat dépassant 3 % du TDS d'entrée, déclenche une investigation systématique.

Seuils opérationnels de remplacement à surveiller

Ces cinq indicateurs, comparés aux valeurs normalisées de mise en service, constituent les déclencheurs fiables :

Baisse du débit de perméat normalisé supérieure à 15–20 %.
Hausse de la pression d'alimentation normalisée supérieure à 10–15 %.
Hausse du ΔP normalisé supérieure à 15 %.
Baisse du taux de dessalement supérieure à 10–15 % ou conductivité perméat dépassant 3 % du TDS d'entrée.
Nettoyage chimique nécessaire plus d'une fois par mois, ou récupération des performances inférieure à 80 % après un CIP.

Si trois cycles de nettoyage consécutifs n'améliorent pas les performances, le remplacement est économiquement préférable à la poursuite des opérations.

Quels critères garantissent une membrane compatible ?

Critère 1 – Format physique et compatibilité du vessel

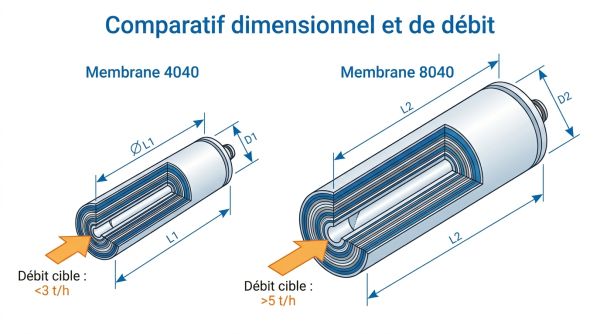

Le format industriel standard est le 4040 (4" × 40") ou le 8040 (8" × 40"). Ces dimensions définissent directement la compatibilité avec le vessel (porte-membrane) en place. Il convient de vérifier le diamètre nominal, la longueur exacte, le type d'interconnecteur (coupler) entre éléments en série, et le sens d'installation (le brine seal orienté côté concentrat). Les joints toriques doivent être remplacés systématiquement à chaque changement de membrane et leur dimension vérifiée sur la fiche technique du constructeur du vessel. Le format 4040 convient aux installations produisant moins de 3 t/h. Le format 8040 est adapté aux systèmes dépassant 5 t/h. Entre 3 et 5 t/h, les deux formats restent possibles selon le design du train.

Critère 2 – Type d'eau d'alimentation et TDS

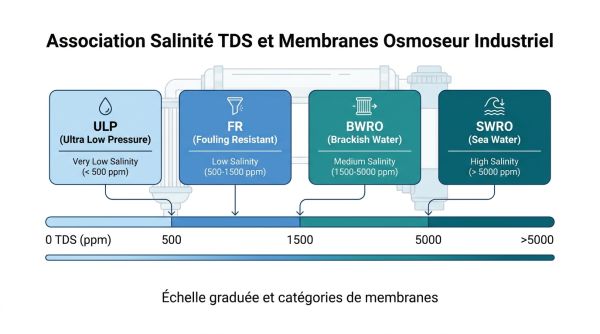

TDS alimentation	Catégorie de membrane recommandée
Inférieur à 1 000 ppm	Ultra-basse pression (ULP)
1 000 à 3 000 ppm	Anti-encrassement (FR)
3 000 à 5 000 ppm	Eau saumâtre (BWRO)
Supérieur à 5 000 ppm	Eau saumâtre haute rétention ou eau de mer (SWRO)

La catégorie de membrane à sélectionner dépend directement du TDS de l'eau d'alimentation. Au-delà de 15 000 ppm, une membrane eau de mer est incontournable. Une membrane BWRO standard atteint ses limites mécaniques et de rejet à ces niveaux de salinité.

Critère 3 – Objectif de qualité du perméat

Le rejet nominal de la membrane doit correspondre à l'exigence qualité de l'application. Une membrane eau saumâtre standard affiche un rejet de 99,2 à 99,6 %. Pour les applications pharmaceutiques ou de production d'eau ultra-pure, des membranes à haut rejet dépassant 99,7 % sont préférables. Vérifier que le rejet nominal figurant sur la fiche technique est exprimé dans des conditions de test proches de celles de l'installation (TDS, pression, température, taux de récupération).

Critère 4 – Débit nominal et surface active

La surface active de la membrane (en m²) conditionne le flux de perméat par unité de surface. Un flux trop élevé accroît le risque d'encrassement accéléré. À titre de repère, un élément BW-4040 présente une surface d'environ 7,9 m² pour un débit nominal de 9,1 m³/j, contre environ 37,2 m² pour un BW-8040 à 40 m³/j. Lors d'un remplacement, viser une surface active proche de l'élément d'origine pour ne pas déséquilibrer le flux dans le vessel.

Critère 5 – Pression disponible à la pompe

Les membranes ultra-basse pression fonctionnent entre 4 et 8 bar. Les membranes eau saumâtre standard nécessitent de 8 à 20 bar selon la salinité. Les membranes eau de mer exigent entre 50 et 70 bar. Passer d'une membrane basse pression à une membrane eau saumâtre standard sans ajuster la pompe peut conduire à un sous-débit ou à une surtension mécanique sur le vessel.

Critère 6 – Résistance à l'encrassement

Si l'eau d'alimentation présente un SDI15 supérieur à 5, une tendance biologique marquée (eaux de surface, recyclage d'effluents) ou une charge organique élevée, orienter le choix vers une membrane anti-encrassement (FR). Ces éléments disposent de canaux d'alimentation plus larges qui réduisent la fréquence des nettoyages chimiques et préservent la durée de vie.

Critère 7 – Limites de température, de pH et de tolérance aux oxydants

Les membranes en polyamide TFC, qui représentent la quasi-totalité des membranes RO industrielles, présentent des contraintes à respecter impérativement :

Température maximale d'exploitation : 45 °C ; au-delà, le vieillissement de la couche active s'accélère.
Plage de pH en fonctionnement continu : généralement 2 à 11.
Concentration en chlore libre tolérée : inférieure à 0,1 ppm. Au-delà, la dégradation du rejet est irréversible.
Incompatibilité avec l'ozone et le peroxyde d'hydrogène à concentration significative.

Ces limites figurent sur chaque fiche technique fabricant. Ne jamais présumer d'une tolérance sans la vérifier.

Critère 8 – Taux de récupération visé et risque de scaling

Un taux de récupération supérieur à 80 % concentre excessivement les sels côté concentrat et favorise la précipitation de carbonate de calcium, sulfate de calcium ou silice. Vérifier que la membrane choisie est compatible avec le taux de récupération du système, et s'assurer que le dosage d'antitartre est dimensionné en conséquence.

Quelle procédure appliquer pour remplacer et mettre en service ?

Arrêt, décompression et extraction de l'élément

Couper l'alimentation en eau et arrêter la pompe.
Dépressuriser le train par la vanne de concentrat ou le bypass prévu à cet effet, jusqu'à retour à la pression atmosphérique.
Dévisser les bouchons d'extrémité du vessel et extraire l'élément usagé par la face aval. Inspecter l'intérieur du vessel : traces de biofilm, dépôts minéraux, rayures, déformation. Un vessel endommagé peut provoquer des fuites de perméat contaminé dans le circuit propre.

Montage de la nouvelle membrane

Remplacer systématiquement les joints toriques (o-rings) par des pièces neuves de même référence.
Lubrifier les joints avec une graisse compatible (glycérine ou produit recommandé par le constructeur, jamais de produit à base de pétrole).
Insérer la membrane en respectant le sens d'écoulement indiqué sur l'élément (brine seal côté concentrat).
Remonter les bouchons d'extrémité et les interconnecteurs selon les couples de serrage spécifiés.

Rinçage basse pression et montée en pression progressive

Démarrer la pompe à basse pression (20 à 30 % de la pression nominale) et rincer la membrane pendant 30 à 60 minutes en rejetant le perméat. Pour les applications eau ultra-pure, prolonger ce rinçage à 1 à 2 heures pour éliminer complètement les résidus de conditionnement (solution de métabisulfite de sodium présente dans les membranes humides neuves). Monter ensuite la pression progressivement par paliers de 2 bar toutes les 5 minutes jusqu'à la pression nominale.

Contrôles sur 72 heures

Les premières 72 heures de fonctionnement sont la phase de validation. Consigner les valeurs initiales dès H+1 : elles constituent la nouvelle baseline.

Paramètre	H+1	H+8	J+1	J+3
Débit perméat (m³/h)	Relever	Relever	Relever	Relever
Taux de dessalement (%)	Relever	Relever	Relever	Comparer J+1
ΔP (bar)	Relever	Relever	Relever	Vérifier stabilité
Pression alimentation (bar)	Relever	Relever	Relever	Vérifier stabilité
Conductivité perméat (µS/cm)	Relever	Relever	Relever	Comparer H+1

Paramètre : Débit perméat (m³/h)
H+1	Relever
H+8	Relever
J+1	Relever
J+3	Relever

Paramètre : Taux de dessalement (%)
H+1	Relever
H+8	Relever
J+1	Relever
J+3	Comparer J+1

Paramètre : ΔP (bar)
H+1	Relever
H+8	Relever
J+1	Relever
J+3	Vérifier stabilité

Paramètre : Pression alimentation (bar)
H+1	Relever
H+8	Relever
J+1	Relever
J+3	Vérifier stabilité

Paramètre : Conductivité perméat (µS/cm)
H+1	Relever
H+8	Relever
J+1	Relever
J+3	Comparer H+1

Un taux de dessalement inférieur de plus de 3 % aux spécifications après 24 heures doit déclencher une vérification des joints et de la position du brine seal avant tout autre diagnostic.

Quelle durée de vie prévoir et comment la prolonger ?

La durée de vie d'une membrane RO industrielle varie fortement selon les conditions d'exploitation, elles-mêmes liées au principe même du fonctionnement d'un osmoseur industriel évoqué en amont. Les fourchettes observées sur installations industrielles sont :

12 à 24 mois pour des eaux de surface chargées, des effluents industriels complexes ou une préfiltration insuffisante.
3 à 5 ans pour des eaux souterraines ou d'adduction avec prétraitement maîtrisé : c'est la fourchette de référence courante.
5 à 7 ans pour des installations eau de mer bien dimensionnées, avec température stable et nettoyages chimiques respectant les préconisations fabricant.

Ces fourchettes ne constituent pas un calendrier fixe. La décision de remplacement doit toujours reposer sur les tendances de performance normalisées, et non sur un simple comptage de mois d'exploitation. Les leviers qui prolongent la durée de vie sont : maintenir la température d'alimentation entre 20 et 25 °C, garantir une concentration en chlore libre inférieure à 0,1 ppm en permanence, assurer un SDI15 inférieur à 5 en entrée de membrane, et déclencher les CIP sur les premiers seuils d'alerte (−10 % débit ou +15 % ΔP) plutôt qu'en attente de dérive avancée. Pour approfondir les mécanismes en jeu, voir comment fonctionne un osmoseur industriel.
