Temps de lecture estimé : 6min
💡 À retenir :
- La filtration membranaire pour les eaux industrielles repose sur quatre familles (MF, UF, NF, osmose inverse), chacune ciblant des contaminants différents : le choix se fait en priorité selon l'objectif de sortie et la qualité d'eau à l'entrée.
- L'ultrafiltration ne retire pas les sels dissous : elle retient les particules, colloïdes, bactéries et virus, mais l'eau qui passe conserve toute sa minéralisation et ses ions dissous.
- La nanofiltration cible les ions divalents (calcium, magnésium, sulfates) et une partie des organiques dissous : elle constitue la technologie de référence pour l'adoucissement et la réduction de dureté.
- L'osmose inverse élimine la majorité des sels dissous (taux de rejet de 95 à 99 % sur le TDS) et convient à la production d'eau de haute pureté, au dessalement et à la réutilisation avancée des eaux.
- Le colmatage est le premier risque en exploitation : un prétraitement adapté (coagulation, préfiltration, ajustement pH) et un suivi du TMP permettent de maintenir les performances dans la durée.
- Avant tout investissement, un essai pilote sur site avec l'eau réelle et les objectifs définis reste la seule façon de valider technologie, flux de dimensionnement et stratégie de nettoyage.
Choisir une technologie de filtration membranaire pour les eaux industrielles dépend avant tout de la qualité de l’eau à traiter et du niveau de traitement recherché. Prétraitement avant osmose inverse, production d’eau de process, réduction de la dureté, traitement des eaux, traitement des effluents ou réutilisation de l’eau : chaque application peut nécessiter une microfiltration, une ultrafiltration, une nanofiltration ou une osmose inverse, utilisée seule ou intégrée dans une chaîne de traitement. Le choix repose notamment sur les contaminants à retenir, la qualité d’eau attendue, le débit, la pression de fonctionnement et les contraintes d’exploitation. Cet article compare les différentes technologies et présente les principales configurations permettant de sélectionner une solution adaptée aux besoins d’un site industriel.
Devis pour une filtration membranaire
Comment fonctionne la filtration membranaire en industrie ?
Logique pression et flux en exploitation industrielle

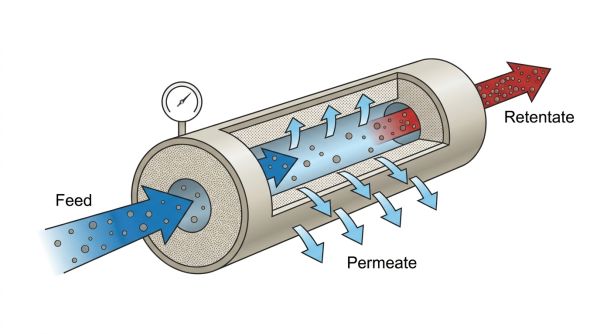

Une membrane agit comme une barrière physique semi-perméable. L'eau d'alimentation, appelée feed, est mise sous pression et séparée en deux flux : le perméat, qui traverse la membrane, et le rétentat (ou concentrat), qui se concentre en contaminants côté alimentation. La force motrice est la différence de pression appliquée de part et d'autre de la membrane, appelée pression transmembranaire ou TMP. Plus le TMP est élevé, plus le débit de perméat (le flux, exprimé en L/h·m²) est important, jusqu'à une limite liée au colmatage.
Lecture opérationnelle de MWCO, taille de pores et sélectivité
La taille des pores détermine ce que la membrane retient. Pour les membranes les plus fines, on parle de seuil de coupure (MWCO, en daltons) : c'est la masse molaire à partir de laquelle les molécules sont retenues à un niveau de rétention donné. Ce paramètre reste indicatif car il dépend des conditions opératoires (pression, pH, salinité). Les fiches techniques fabricants fournissent des plages de MWCO à utiliser comme repères, non comme garanties absolues.
Concentration, polarisation et impact sur les performances
Lors de la filtration, les espèces retenues s'accumulent près de la membrane : c'est la polarisation de concentration. Ce phénomène crée une résistance supplémentaire au flux, pouvant aller jusqu'à un plateau de flux limite quelle que soit la pression appliquée. En exploitation industrielle, cela se traduit par une hausse progressive du TMP à débit constant. Le cisaillement tangentiel, les rétrolavages et le dimensionnement à un flux de travail inférieur au flux limite permettent de limiter cet effet.
Vous êtes fournisseur de filtration membranaire industrielle ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads

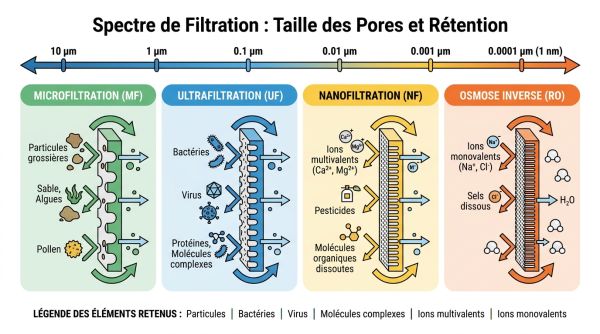

Comment comparer MF, UF, NF et osmose inverse ?
| Technologie | Taille de pores (indicatif) | Pression relative | Ce qui est retenu | Ce qui passe | Usages industriels typiques |
|---|---|---|---|---|---|
| Microfiltration (MF) | 0,1 à 10 µm | Faible (< 2 bar) | MES, bactéries, grands colloïdes, turbidité | Virus, sels, organiques dissous | Prétraitement UF/RO, clarification |
| Ultrafiltration (UF) | 0,005 à 0,1 µm | Faible à modérée (0,5 à 10 bar) | Colloïdes, bactéries, virus, macromolécules | Sels dissous, ions, petits organiques | Prétraitement RO, REUT tertiaire |
| Nanofiltration (NF) | 0,001 à 0,01 µm | Modérée (5 à 20 bar) | Ions divalents (Ca, Mg, SO₄), organiques > 150 Da | Ions monovalents en partie | Adoucissement, réduction DOC/couleur |
| Osmose inverse (RO) | < 0,001 µm | Élevée (12 à 70 bar) | Quasi-totalité des sels dissous, micropolluants, PFAS | Eau quasi-pure | Haute pureté, dessalement, REUT avancée |
| Technologie : Microfiltration (MF) | |
|---|---|
| Taille de pores (indicatif) | 0,1 à 10 µm |
| Pression relative | Faible (< 2 bar) |
| Ce qui est retenu | MES, bactéries, grands colloïdes, turbidité |
| Ce qui passe | Virus, sels, organiques dissous |
| Usages industriels typiques | Prétraitement UF/RO, clarification |
| Technologie : Ultrafiltration (UF) | |
|---|---|
| Taille de pores (indicatif) | 0,005 à 0,1 µm |
| Pression relative | Faible à modérée (0,5 à 10 bar) |
| Ce qui est retenu | Colloïdes, bactéries, virus, macromolécules |
| Ce qui passe | Sels dissous, ions, petits organiques |
| Usages industriels typiques | Prétraitement RO, REUT tertiaire |
| Technologie : Nanofiltration (NF) | |
|---|---|
| Taille de pores (indicatif) | 0,001 à 0,01 µm |
| Pression relative | Modérée (5 à 20 bar) |
| Ce qui est retenu | Ions divalents (Ca, Mg, SO₄), organiques > 150 Da |
| Ce qui passe | Ions monovalents en partie |
| Usages industriels typiques | Adoucissement, réduction DOC/couleur |
| Technologie : Osmose inverse (RO) | |
|---|---|
| Taille de pores (indicatif) | < 0,001 µm |
| Pression relative | Élevée (12 à 70 bar) |
| Ce qui est retenu | Quasi-totalité des sels dissous, micropolluants, PFAS |
| Ce qui passe | Eau quasi-pure |
| Usages industriels typiques | Haute pureté, dessalement, REUT avancée |
Les quatre grandes familles de filtration membranaire se distinguent par leur gamme de pores, leur niveau de pression et ce qu'elles retiennent.
Comment choisir une membrane selon l'objectif de sortie ?
Prétraiter avant RO pour protéger la membrane
La membrane d'osmose inverse est sensible aux matières en suspension, aux colloïdes et aux micro-organismes. Une MF ou une UF placée en amont réduit l'indice de colmatage SDI, stabilise la turbidité et limite la fréquence des nettoyages chimiques (CIP) de la RO. La filière UF → RO est la plus répandue pour les eaux de surface chargées ou variables. Certaines configurations intègrent une étape de coagulation avant UF pour optimiser l'abattement des organiques et de la silice colloïdale.
Réduire dureté et sulfates avec la nanofiltration
Quand l'objectif est de limiter l'entartrage, de protéger des échangeurs ou de respecter une teneur en dureté pour un process agroalimentaire ou pharmaceutique, la nanofiltration est adaptée. Sa surface membranaire chargée négativement favorise le rejet des ions divalents (Ca²⁺, Mg²⁺, SO₄²⁻) tout en laissant passer une fraction des ions monovalents. La NF peut également réduire la couleur et certains organiques dissous, ce que l'UF ne fait pas.
Abaisser le TDS et produire de l'eau de haute pureté avec l'osmose inverse
L'osmose inverse atteint des taux de rejet de 95 à 99 % sur le TDS. Elle produit une eau fortement déminéralisée, adaptée aux alimentations de chaudières haute pression, aux process électroniques, pharmaceutiques ou aux applications nécessitant une conductivité très faible. Un post-traitement (reminéralisation, ajustement pH) est souvent nécessaire pour stabiliser l'eau produite selon l'usage. L'eau rejetée (concentrat) représente 25 à 50 % du volume traité selon le dimensionnement.
Réutiliser des eaux usées traitées en industrie
La réutilisation des eaux (REUT) en milieu industriel suit généralement une filière en deux temps. Une UF ou MF assure la barrière particulaire et microbiologique en sortie de traitement biologique. Une NF ou RO prend ensuite en charge la réduction des organiques dissous et des sels, selon le niveau de qualité requis. La filière bio → UF → RO est courante pour la réutilisation en process sensible (textile, industrie chimique, tours de refroidissement).
Quels critères d'eau et de site guident le choix ?
Avant de sélectionner une technologie, il faut disposer d'une analyse complète de l'eau d'entrée. Les paramètres structurants sont les suivants :
- La turbidité et les MES conditionnent le niveau de prétraitement et le mode d'exploitation (frontal ou tangentiel).
- La salinité, conductivité et TDS déterminent si une NF ou une RO est nécessaire pour atteindre la qualité cible.
- La dureté (Ca, Mg) oriente vers la NF si la réduction d'entartrage est l'objectif principal.
- Les organiques dissous (COT/DOC) influencent le risque de biofouling sur les membranes fines.
- Le fer et le manganèse doivent être oxydés et filtrés en amont pour éviter un colmatage irréversible sur UF ou RO.
- La température et le pH affectent directement le flux et la compatibilité des matériaux de membrane.
- Les contraintes de débit, d'empreinte au sol et d'énergie orientent le choix du module et de l'architecture hydraulique.
Quels modules et matériaux selon l'effluent industriel ?

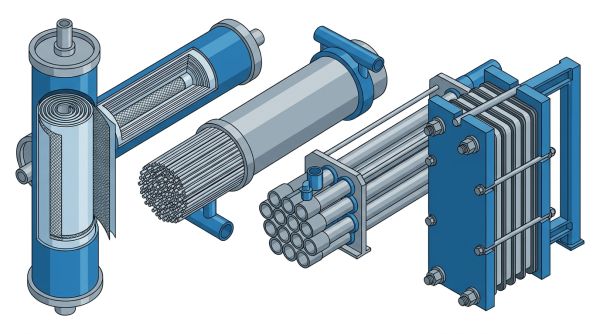

Modules spiralés, tubulaires, fibres creuses, plaques
| Configuration | Tolérance MES | Facilité nettoyage | Compacité |
|---|---|---|---|
| Fibres creuses | Faible à modérée (prétraitement requis) | Rétrolavage aisé | Élevée |
| Spirale (spiral wound) | Faible (sensible au colmatage) | Limitée (pas de rétrolavage) | Élevée |
| Tubulaire | Élevée (forte charge MES tolérée) | Nettoyage mécanique possible | Faible |
| Plaques et cadres | Modérée à élevée | Inspection et remplacement faciles | Faible |
| Configuration : Fibres creuses | |
|---|---|
| Tolérance MES | Faible à modérée (prétraitement requis) |
| Facilité nettoyage | Rétrolavage aisé |
| Compacité | Élevée |
| Configuration : Spirale (spiral wound) | |
|---|---|
| Tolérance MES | Faible (sensible au colmatage) |
| Facilité nettoyage | Limitée (pas de rétrolavage) |
| Compacité | Élevée |
| Configuration : Tubulaire | |
|---|---|
| Tolérance MES | Élevée (forte charge MES tolérée) |
| Facilité nettoyage | Nettoyage mécanique possible |
| Compacité | Faible |
| Configuration : Plaques et cadres | |
|---|---|
| Tolérance MES | Modérée à élevée |
| Facilité nettoyage | Inspection et remplacement faciles |
| Compacité | Faible |
Les fibres creuses dominent les applications de prétraitement RO et de REUT grâce à leur densité de surface membranaire et leur aptitude au rétrolavage. Les modules tubulaires sont réservés aux effluents chargés ou visqueux où le risque d'obstruction est élevé. Les spirales s'imposent en NF et RO où les eaux sont déjà prétraitées. Les plaques et cadres restent utilisés pour des applications spécialisées à haute pression ou viscosité élevée.
Matériaux polymères, céramiques et inox en pratique
Le PVDF (polyfluorure de vinylidène) offre une bonne résistance chimique et mécanique : il tolère des nettoyages oxydants fréquents et s'adapte aux eaux chargées. Le PES (polyéthersulfone) présente une bonne hydrophilie et un flux stable, adapté aux eaux de process relativement propres. Le PAN (polyacrylonitrile) convient à certaines eaux usées industrielles chargées en huiles. Les membranes céramiques et inox résistent à des conditions de pH et de température extrêmes ainsi qu'aux nettoyages agressifs, mais leur coût d'investissement est significativement plus élevé.
Comment maîtriser le colmatage et le prétraitement ?

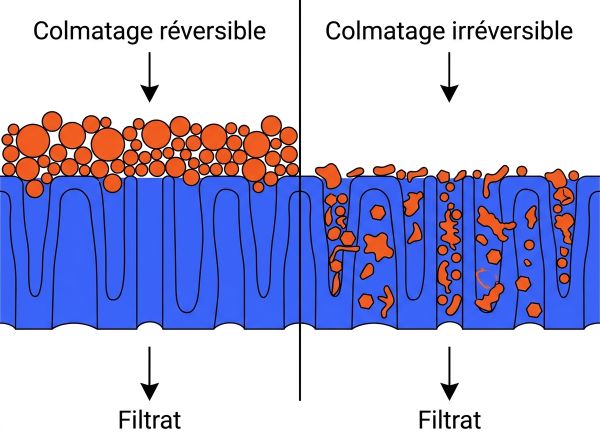

Colmatage réversible et irréversible sur membranes
Le colmatage réversible correspond au dépôt de particules et de colloïdes en surface de la membrane, formant un gâteau éliminable par rétrolavage (backwash). Il se traduit par une hausse progressive du TMP. Le colmatage irréversible résulte de l'adsorption de matières organiques dans les pores ou du dépôt de composés métalliques (Fe, Mn, Al) qui ne cèdent pas au rétrolavage seul. Il nécessite un CIP (nettoyage en place) chimique, avec des arrêts de production de 4 à 24 heures selon la sévérité. À noter : des résidus de polymères de floculation, même à quelques fractions de mg/L, peuvent provoquer un colmatage irréversible à terme.
Leviers de prétraitement et stratégie multi-étapes
Un prétraitement bien dimensionné réduit la fréquence des nettoyages chimiques et prolonge la durée de vie des membranes. Les étapes à considérer sont les suivantes :
- La déferrisation/démanganisation avant UF pour éviter l'oxydation de ces ions côté perméat et leur redépôt lors du rétrolavage.
- La coagulation/floculation pour agglomérer les colloïdes et faciliter leur rétention.
- Une préfiltration sur média (sable, charbon actif) pour protéger les membranes fines des corps grossiers et des chlores résiduels incompatibles avec certains polymères.
- L'ajustement du pH pour éviter les précipitations de carbonates ou de sulfates sur les membranes NF/RO.
