La fixation des panneaux solaires sur toiture conditionne la performance, la durabilité et la sécurité de toute installation photovoltaïque. Chaque type de toiture – tuile, ardoise, bac acier ou terrasse – exige un système de fixation adapté à sa pente, son matériau et sa structure. Le choix du support panneau photovoltaïque toiture influe directement sur le rendement énergétique et la préservation de l’étanchéité toiture.
Un système de production photovoltaïque grande toiture ou résidentielle doit résister aux charges de vent et de neige, tout en assurant un ancrage fiable sur la charpente. Les rails de montage, crochets de fixation et systèmes de serrage doivent s’ajuster à la configuration du bâtiment pour garantir une installation stable et conforme aux normes ETN.
Quels sont les critères de choix d’un système de fixation pour panneaux solaires ?
Type de surface et inclinaison
Le support panneau solaire toit plat se distingue du système utilisé sur une toiture inclinée. Sur un toit plat, la fixation panneaux photovoltaïques sur toit plat repose sur un système de lestage sans perçage, garantissant l’étanchéité toiture et la stabilité face au vent. Sur une toiture inclinée, la fixation s’effectue sur la charpente à l’aide de crochets de fixation et de rails de montage.
L’angle d’inclinaison influence directement la production d’énergie solaire. Une inclinaison de 30° à 35° optimise le rendement photovoltaïque pour une orientation plein sud.
Surface | Type de fixation | Inclinaison conseillée |
---|---|---|
Toit plat | Lestage ou châssis inclinable | 15° à 30° |
Toit incliné | Crochets et rails | 25° à 35° |
Installation au sol | Structure autoportante | 30° à 35° |
Matériaux et résistance mécanique
Le support panneau photovoltaïque toiture acier ou le système de fixation panneau solaire sur toiture bac acier doit résister à la corrosion et aux contraintes mécaniques. Les structures sont principalement conçues en aluminium anodisé ou en acier inoxydable, deux matériaux choisis pour leur résistance au vent et leur durabilité.
La fixation panneau photovoltaïque à la toiture repose sur des éléments techniques tels que la bride de fixation, l’écrou, la vis autoperceuse ou encore le raccord de rail, assurant une tenue optimale du module. Avant l’installation, une vérification de la charge admissible et du test de charge au vent garantit la fiabilité mécanique du système.
Un bon choix de matériau prolonge la durée de vie de l’installation solaire et réduit la maintenance dans le temps.
Conformité et normes
La fixation panneau solaire intégré toiture doit respecter les normes ETN et garantir la préservation de l’étanchéité toiture. Chaque système de montage photovoltaïque doit être conforme aux exigences mécaniques liées à la résistance au vent, à la charge de neige et à la structure du bâtiment.
Les solutions varient selon le mode de pose : la surimposition limite les risques d’infiltration, le lestage évite le perçage sur les toitures plates, et la pose en façade s’adapte aux surfaces verticales exposées. Pour une toiture bitumineuse, un système fixation module photovoltaïque sur toiture bitume avec joints d’étanchéité est recommandé.
Le respect de ces normes assure la sécurité d’installation, la conformité aux certifications RGE, et la durabilité du système sur le long terme.

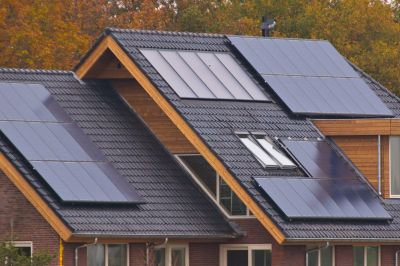

Quel système de fixation pour une toiture en tuiles ?
Caractéristiques du support tuiles
La fixation panneau solaire sur tuile canal ou tuile plate utilise des crochets de fixation adaptés au profil de la couverture. Ces crochets s’ancrent sur les chevrons et soutiennent les rails de montage où sont posés les modules. Le kit fixation panneau solaire sur tuile comprend généralement clames de rail, équerres de fixation, et profilés en aluminium.
Chaque type de tuile requiert un ancrage spécifique :
● Tuile canal : crochet cintré ou universel.
● Tuile mécanique : fixation avec entretoise pour compenser la forme.
● Tuile plate : crochet long ajusté à la pente.
Ce type d’installation sur toiture tuile garantit la résistance mécanique et la préservation de l’étanchéité toiture tout en permettant un montage rapide et sécurisé.

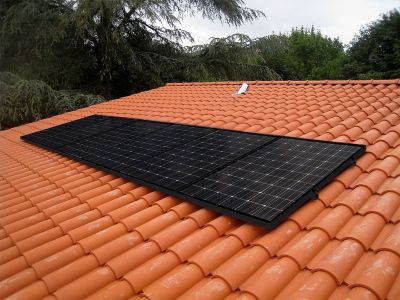

Fixation en surimposition
La fixation panneau solaire toiture tuile en surimposition consiste à poser les modules au-dessus des tuiles, sans retirer la couverture. Les crochets de fixation se fixent sur les chevrons, puis accueillent les rails de montage en aluminium. Ce procédé limite le perçage et préserve l’étanchéité toiture.
Le support panneau solaire toit tuile favorise la ventilation naturelle sous les panneaux, réduisant la température des modules et améliorant le rendement photovoltaïque. Ce système de surimposition est compatible avec la plupart des profils de tuiles et permet une installation rapide grâce à des kits de montage prêts à poser.
Cette méthode est privilégiée pour les installations sur toiture résidentielle où la sécurité d’installation et la maintenance simplifiée sont essentielles.

Quel système de fixation pour une toiture en ardoise ?
Crochets spécifiques et méthode d’ancrage
La fixation panneau solaire toiture ardoise nécessite des crochets de fixation réglables en acier inoxydable, installés sous les ardoises pour éviter tout risque d’infiltration. Le kit fixation panneau solaire toiture ardoise inclut des équerres de fixation, rails de montage, et bouchons de terminaison pour protéger les extrémités.
L’ancrage toiture s’effectue directement sur les liteaux ou chevrons, sans perçage de la couverture. Les principales étapes comprennent :
● le retrait localisé des ardoises,
● la pose du crochet universel,
● le repositionnement des ardoises sur le crochet,
● la fixation des rails et des modules.
Ce système assure une préservation de l’étanchéité, une résistance mécanique élevée et une installation durable, même en zone de vent fort.
Avantages de la surimposition
La fixation des panneaux solaires sur tuiles en surimposition s’applique aussi aux toitures en ardoise. Ce système de fixation photovoltaïque pour toiture tuile maintient les modules au-dessus de la couverture sans modification structurelle. Les rails de montage en aluminium assurent la ventilation naturelle entre le panneau et la toiture, améliorant la performance énergétique.
Ce type de pose facilite la maintenance simplifiée, l’accès aux composants et la vérification de l’étanchéité toiture. La structure reste légère, limitant les contraintes sur la charpente et la structure du bâtiment.
La surimposition constitue une solution fiable pour les installations sur toiture ardoise ou tuile, garantissant durabilité, fiabilité mécanique et protection contre les intempéries.

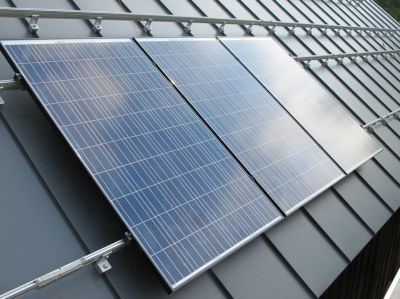

Quel système de fixation pour une toiture en bac acier ou tôle ondulée ?
Fixation par vis autoperceuses ou mini-rails
La fixation panneau solaire toiture bac acier repose sur des vis autoperceuses ou des mini-rails fixés sur les nervures du bac. Ce kit fixation panneau solaire toiture bac acier comprend généralement des joints EPDM assurant l’étanchéité toiture et la résistance à la corrosion.
Les profilés en aluminium sont vissés directement sur la tôle, permettant un montage rapide et solide. Ce système est compatible avec les structures en acier galvanisé et les toitures industrielles.
Type de toiture | Fixation recommandée | Spécificité technique |
---|---|---|
Bac acier | Vis autoperceuses avec joints EPDM | Pose sur nervures |
Tôle ondulée | Mini-rails ou équerres de fixation | Pose entre ondes |
Tôle trapézoïdale | Rails continus | Fixation directe sur charpente |
Cette méthode garantit une fiabilité mécanique et une prévention des infiltrations adaptée aux sites industriels et agricoles.
Compatibilité avec les toitures sandwich ou fibrociment
Le kit fixation panneau solaire toiture fibro ciment s’adapte aux couvertures fragiles, comme le fibrociment ou les panneaux sandwich isolants. Le système fixation photovoltaïque toiture fibrociment utilise des vis à double filetage ou des équerres de fixation fixées sur la charpente, sans percer la plaque supérieure, afin de préserver l’étanchéité toiture.
La charge admissible doit être vérifiée avant installation, car ces matériaux supportent moins de contraintes que le bac acier. Un système de lestage léger ou une structure en aluminium anodisé est souvent privilégié pour limiter le poids de la structure.
Ce type d’installation sur toiture fibrociment convient aux bâtiments agricoles et industriels, combinant sécurité d’installation, résistance mécanique et protection contre les intempéries.

Quel système de fixation pour une toiture plate ?

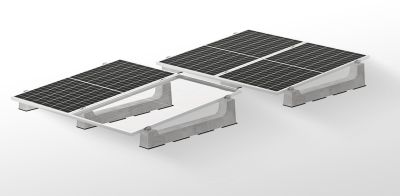

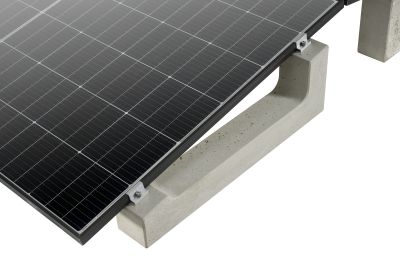

Fixation lestée
La fixation panneau solaire toit plat repose sur un système de lestage qui ne nécessite aucun perçage. Les bacs à lester accueillent les supports panneaux solaires toit plat et assurent la stabilité grâce à des charges en béton ou gravier. Cette méthode préserve l’étanchéité toiture et s’adapte aux toitures terrasses bitume ou PVC.
Le lestage panneau solaire toit plat permet de régler l’angle d’inclinaison entre 10° et 30°, optimisant la production d’énergie solaire selon l’orientation plein sud.
Type de lest Inclinaison Usage | Inclinaison | Usage |
---|---|---|
Béton 10° à 25° Toiture terrasse | 10° à 25° | Toiture terrasse |
Dalles gravillonnées 15° à 30° Site résidentiel | 15° à 30° | Site résidentiel |
Châssis lesté aluminium 20° à 30° Bâtiment tertiaire | 20° à 30° | Bâtiment tertiaire |
Ce kit fixation panneau solaire toit plat offre une installation rapide, sûre et conforme aux normes ETN.

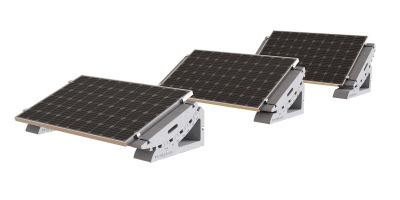

Supports inclinables
Le support panneau solaire toit plat ou support panneaux solaires toit plat inclinable permet d’ajuster la position des modules selon la latitude et la saison. Ces structures modulables en aluminium anodisé intègrent un système de serrage précis et des équerres de fixation assurant la stabilité sur les toitures terrasses.
Ce système de montage photovoltaïque favorise l’optimisation du rendement solaire tout en garantissant la résistance mécanique et la sécurité d’installation. Il s’installe sur châssis lesté ou ancré, selon la structure du bâtiment et les conditions climatiques (vent, charge de neige, exposition).
Ce type de kit de montage convient aux bâtiments tertiaires, industriels et résidentiels, offrant une solution fiable pour toute installation sur toiture plate.

Quel système de fixation pour une installation au sol ou sur façade ?
Supports au sol orientables
Le support panneau photovoltaïque toiture plate ou structure au sol est conçu pour les terrains dégagés. Ces supports orientables permettent d’ajuster l’inclinaison et l’orientation plein sud afin d’optimiser le rendement photovoltaïque.
Le système de montage photovoltaïque repose sur des profilés en aluminium fixés sur des plots béton ou pieux vissés, garantissant une stabilité élevée et une maintenance simplifiée.
Type de support | Inclinaison | Avantages |
---|---|---|
Structure fixe | 30° à 35° | Fiabilité, simplicité d’installation |
Structure orientable | 20° à 40° | Ajustement selon la saison |
Châssis modulaire | 25° à 35° | Adaptable à tout terrain |
Ces systèmes s’utilisent sur sites industriels ou agricoles, favorisant la production d’énergie solaire et la durabilité du système.
Fixation murale
La fixation panneau solaire toiture terrasse ou murale permet d’exploiter les façades bien exposées lorsque la toiture ne convient pas. Ce système de fixation de panneau solaire sur toiture zinc ou sur mur utilise des équerres de fixation et rails de montage ancrés dans la structure du bâtiment.
Les fixations doivent être adaptées au matériau : sur zinc, on privilégie un montage sans perçage avec brides de serrage ; sur PVC, l’usage d’un kit fixation panneaux photovoltaïques toiture zinc ou PVC avec entretoise assure la tenue sans détérioration.
Ce type d’installation optimise la surface disponible, améliore l’exposition solaire et renforce la fiabilité mécanique du système. Il constitue une alternative efficace pour les sites industriels ou bâtiments tertiaires à toiture non exploitable.

Quelles sont les bonnes pratiques d’installation d’un système de fixation solaire ?
Respect de l’étanchéité
Le système de fixation panneau solaire toiture terrasse doit garantir la préservation de l’étanchéité toiture. Chaque perçage nécessite un joint EPDM ou un bouchon de terminaison pour éviter les infiltrations. Les crochets de surimposition et vis à double filetage assurent un ancrage solide tout en limitant les risques de fuite.
Principales précautions :
● utiliser des crochets de fixation compatibles avec le type de couverture,
● renforcer les points d’ancrage avec joints d’étanchéité,
● contrôler la pente et la direction d’écoulement des eaux,
● vérifier la fixation après les premières pluies.
Une pose conforme préserve la durabilité du système, la sécurité d’installation et la fiabilité mécanique du toit.
Vérification de la résistance structurelle
Le support panneau solaire toiture tuile ou support panneau solaire toiture terrasse doit être adapté à la résistance structurelle du bâtiment. Avant toute installation, il est nécessaire d’évaluer la charpente, la charge admissible, et les contraintes mécaniques liées au poids du système et aux conditions climatiques (vent, neige, pluie).
Les chevrons et liteaux doivent être capables de supporter les efforts transmis par le système de fixation et les rails de montage. Un test de charge au vent peut être exigé pour les zones exposées.
Cette vérification préalable garantit la sécurité d’installation, prolonge la durabilité du système, et assure la conformité aux normes ETN pour toute installation photovoltaïque professionnelle.
Orientation et inclinaison optimales
La fixation panneaux photovoltaïques sur toit plat ou incliné doit permettre un angle d’inclinaison optimal pour maximiser le rendement photovoltaïque. En France métropolitaine, une orientation plein sud et une inclinaison de 30° à 35° offrent la meilleure production d’énergie solaire.
Le système fixation module photovoltaïque grande toiture doit être ajusté selon la zone géographique, la latitude et la charge de vent. Les supports réglables facilitent cet ajustement, notamment sur les toitures terrasses ou installations au sol.
Zone géographique | Inclinaison optimale | Orientation recommandée |
---|---|---|
Nord | 35° à 40° | Sud |
Centre | 30° à 35° | Sud |
Sud | 25° à 30° | Sud-sud-est |
Une bonne orientation garantit la performance énergétique et la fiabilité mécanique de l’installation solaire.
Maintenance et contrôle périodique
Le support panneau photovoltaïque toiture acier et la fixation panneaux solaires sur tuiles doivent faire l’objet d’une maintenance annuelle pour préserver la durabilité du système. Cette vérification comprend le resserrage des rails, le contrôle des crochets de fixation, et l’inspection des joints d’étanchéité.
Une inspection visuelle permet de repérer les traces de corrosion, les infiltrations ou le desserrage des écrous et brides de fixation. Le nettoyage régulier des modules améliore l’optimisation du rendement solaire et évite les dépôts réduisant la production.
Ce contrôle périodique assure la sécurité d’installation, la fiabilité mécanique et la conformité de l’ensemble du système de montage photovoltaïque dans le temps.
