đź’ˇ L'essentiel Ă retenir :
- Un générateur d'hydrogène laboratoire produit l'H₂ à la demande par électrolyse PEM, avec un stockage interne très faible (inférieur à 300 cc selon les modèles), ce qui réduit significativement le risque par rapport aux bouteilles haute pression.
- Pour un GC-FID standard, un débit de 100 à 200 cc/min est généralement suffisant ; les configurations multi-instruments nécessitent d'additionner les débits de chaque ligne et d'appliquer une marge de sécurité.
- La pression de sortie standard se situe autour de 6,9 bar, avec des options à 12-16 bar et des systèmes dédiés jusqu'à 100 bar pour des besoins spécifiques.
- La pureté varie de ≥ 99,9995 % à 99,99999 % selon la technologie de séchage retenue (PSA à tamis moléculaire double colonne, palladium, membrane ou cartouche dessiccante).
- L'installation requiert un dégagement d'au moins 15 cm autour du générateur, et une ventilation atteignant 5 renouvellements d'air par heure si le générateur est placé dans un placard fermé.
- Le retour sur investissement est souvent annoncé entre 9 et 15 mois, voire inférieur à 18 mois selon les contextes, en tenant compte des coûts logistiques, de la location de bouteilles et du temps de personnel évités.
Dans les laboratoires analytiques, un générateur d’hydrogène permet de produire le gaz directement sur site pour alimenter des équipements comme les GC, GC-MS et GC-FID. En chromatographie en phase gazeuse, l’hydrogène peut être utilisé comme gaz vecteur selon la méthode et la compatibilité de l’instrument, ou comme gaz combustible pour les détecteurs FID. Pour certaines applications ICP-MS, il peut également être utilisé comme gaz de réaction. Un générateur d’hydrogène pour laboratoire assure une alimentation continue et limite la manipulation et le stockage de bouteilles sous pression. La plupart des modèles analytiques reposent sur la production d’hydrogène par électrolyse de l’eau, notamment avec une technologie PEM. Le choix dépend principalement du débit, de la pression, de la pureté, du point de rosée et du nombre d’instruments à alimenter. Il faut également vérifier les contraintes d’installation, les dispositifs de sécurité et le prix du générateur d’hydrogène afin de comparer le coût d’une production sur site à celui d’un approvisionnement en bouteilles.
Devis pour un générateur d'hydrogène
Quels usages analytiques orientent le choix du générateur H2 ?
Rôle de l'hydrogène selon l'instrumentation
L'hydrogène remplit deux fonctions distinctes en laboratoire analytique. En GC-FID et GC-FPD, il joue le rôle de gaz combustible : il alimente la flamme du détecteur à ionisation de flamme. En GC et GC-MS, il peut également être utilisé comme gaz vecteur en remplacement de l'hélium. Certains générateurs proposent également de l'H₂ comme gaz de collision en ICP-MS, selon les modèles.
Chaque usage impose ses propres exigences de débit et de pureté. Un détecteur FID consomme de l'hydrogène en continu pour maintenir la flamme, tandis qu'un usage en gaz vecteur impose une stabilité de pression très stricte pour ne pas altérer la séparation chromatographique.
Chaque usage impose ses propres exigences de débit et de pureté. Un détecteur FID consomme de l'hydrogène en continu pour maintenir la flamme, tandis qu'un usage en gaz vecteur impose une stabilité de pression très stricte pour ne pas altérer la séparation chromatographique.
Remplacement de l'hélium par l'hydrogène en GC
L'hydrogène présente une viscosité environ deux fois plus faible que l'hélium. Cela se traduit par une vitesse linéaire plus élevée et une courbe de Van Deemter plus plate, ce qui permet de maintenir une bonne efficacité de séparation sur une plus large plage de débits. Les temps d'analyse peuvent être réduits significativement lors du passage de l'hélium à l'hydrogène, à condition d'adapter la méthode chromatographique (rampe de température, débit linéaire, pression de tête de colonne).
Ce passage n'est pas transparent : les méthodes validées sous hélium nécessitent une revalidation sous H₂, et certains composés très polaires ou réactifs peuvent se comporter différemment. Il convient de planifier cette transition avec le responsable méthodes avant d'arrêter un générateur.
Ce passage n'est pas transparent : les méthodes validées sous hélium nécessitent une revalidation sous H₂, et certains composés très polaires ou réactifs peuvent se comporter différemment. Il convient de planifier cette transition avec le responsable méthodes avant d'arrêter un générateur.
Identification des lignes de gaz Ă alimenter

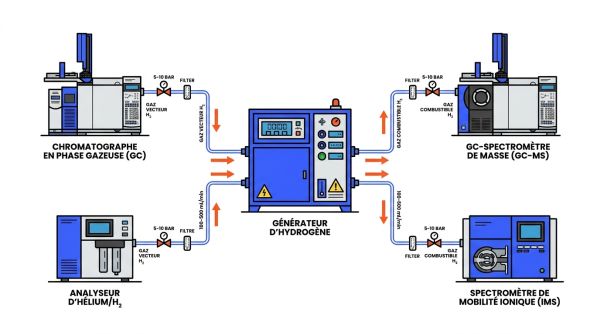

Avant de dimensionner, il faut recenser toutes les lignes à alimenter : gaz vecteur, gaz combustible FID, gaz de collision ICP-MS. Un laboratoire multi-instruments peut avoir plusieurs GC partageant la même source, ce qui change radicalement le calcul du débit cumulé nécessaire.
Vous êtes fournisseur de générateur d'hydrogène ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Comment dimensionner débit et pression par instrument ?
Méthode de calcul du débit cumulé
La règle de base consiste à additionner les débits nominaux de chaque instrument alimenté, puis à ajouter une marge de 20 à 30 % pour absorber les pics de demande (démarrages simultanés, purges, variations de méthode). Pour un GC-FID standard, le débit d'hydrogène combustible se situe typiquement entre 100 et 200 cc/min. Un laboratoire avec deux GC-FID et une purge périodique doit donc prévoir au minimum 400 à 500 cc/min, marge incluse.
Les gammes disponibles sur le marché couvrent généralement de 100 à 4 000 cc/min, ce qui permet d'alimenter des configurations allant du poste mono-instrument au plateau analytique complet. Certains modèles atteignent 1 500 cc/min avec une seule unité.
Les gammes disponibles sur le marché couvrent généralement de 100 à 4 000 cc/min, ce qui permet d'alimenter des configurations allant du poste mono-instrument au plateau analytique complet. Certains modèles atteignent 1 500 cc/min avec une seule unité.
Pression de sortie : repères par usage
La pression de sortie standard des générateurs de laboratoire se situe autour de 6,9 bar (environ 100 psi). Cette valeur convient à la grande majorité des applications GC et GC-MS. Des options à 12 à 16 bar existent pour des configurations nécessitant une distribution sur de longues distances ou des instruments à pression d'entrée élevée. Pour des besoins spécifiques (réacteurs sous pression, synthèse), des systèmes dédiés peuvent délivrer jusqu'à 100 bar, mais ces configurations sortent du cadre analytique standard.
La pression doit être choisie en tenant compte de la perte de charge dans les tuyaux : au-delà de 10 m de tuyauterie, les pertes de charge peuvent devenir significatives et il est conseillé de consulter le fabricant pour valider le dimensionnement.
La pression doit être choisie en tenant compte de la perte de charge dans les tuyaux : au-delà de 10 m de tuyauterie, les pertes de charge peuvent devenir significatives et il est conseillé de consulter le fabricant pour valider le dimensionnement.
Quelle pureté d'hydrogène viser selon les analyses ?
Repères de pureté par application
Pour les applications GC-FID de routine, une pureté ≥ 99,999 % (5.0) est généralement suffisante. Les analyses GC-MS ou les techniques sensibles à l'oxygène et à l'humidité résiduels nécessitent une pureté ≥ 99,9995 % à 99,99999 % selon les modèles. La pureté réelle dépend moins de la cellule PEM que de la technologie de séchage et de purification installée en aval.
Les contaminants critiques sont l'oxygène résiduel (en ppm), l'humidité (point de rosée) et les hydrocarbures traces. Un oxygène résiduel élevé peut oxyder certains composés dans la colonne ou interférer avec la source d'ions en MS. Une humidité trop importante dégrade les colonnes capillaires, parfois de façon irréversible.
Les contaminants critiques sont l'oxygène résiduel (en ppm), l'humidité (point de rosée) et les hydrocarbures traces. Un oxygène résiduel élevé peut oxyder certains composés dans la colonne ou interférer avec la source d'ions en MS. Une humidité trop importante dégrade les colonnes capillaires, parfois de façon irréversible.
Quand la sur-spécification n'apporte pas de gain
Sur-spécifier la pureté a un coût direct (technologie plus complexe, maintenance plus lourde) sans apporter de bénéfice mesurable si l'instrument n'est pas sensible à ces niveaux de contaminants. Un GC-FID de routine n'a pas besoin du même niveau de séchage qu'un GC-MS haute résolution. Identifier les seuils d'exigence de chaque instrument est l'étape préalable à toute sélection.
Quelles technologies de séchage et de purification comparer ?
| Technologie | Performance O₂ typique | Point de rosée | Maintenance | Coût d'exploitation relatif | Cas d'usage |
|---|---|---|---|---|---|
| PSA / tamis moléculaire double colonne | < 0,1 ppm | < -75 °C | Faible (régénération automatique) | Modéré | GC-MS, analyses sensibles |
| PSA + catalyseur palladium "froid" | < 0,01 ppm | Humidité < 1 ppm | Faible à modéré | Élevé | Analyses très exigeantes, traces |
| Cartouche dessiccante (silice) | Variable | Variable selon saturation | Élevée (remplacement cartouche) | Faible à l'achat, mais récurrent | GC-FID routine, faible volume |
| Membrane type Permapure | Plus élevé que PSA | Moins performant | Faible | Faible | Configurations économiques, moindre exigence |
| Technologie : PSA / tamis moléculaire double colonne | |
|---|---|
| Performance Oâ‚‚ typique | < 0,1 ppm |
| Point de rosée | < -75 °C |
| Maintenance | Faible (régénération automatique) |
| Coût d'exploitation relatif | Modéré |
| Cas d'usage | GC-MS, analyses sensibles |
| Technologie : PSA + catalyseur palladium "froid" | |
|---|---|
| Performance Oâ‚‚ typique | < 0,01 ppm |
| Point de rosée | Humidité < 1 ppm |
| Maintenance | Faible à modéré |
| Coût d'exploitation relatif | Élevé |
| Cas d'usage | Analyses très exigeantes, traces |
| Technologie : Cartouche dessiccante (silice) | |
|---|---|
| Performance Oâ‚‚ typique | Variable |
| Point de rosée | Variable selon saturation |
| Maintenance | Élevée (remplacement cartouche) |
| Coût d'exploitation relatif | Faible à l'achat, mais récurrent |
| Cas d'usage | GC-FID routine, faible volume |
| Technologie : Membrane type Permapure | |
|---|---|
| Performance O₂ typique | Plus élevé que PSA |
| Point de rosée | Moins performant |
| Maintenance | Faible |
| Coût d'exploitation relatif | Faible |
| Cas d'usage | Configurations Ă©conomiques, moindre exigence |

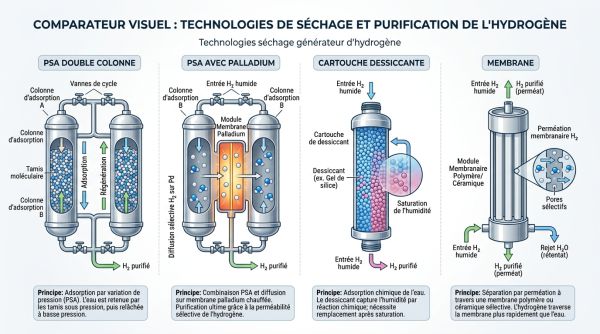

La technologie de séchage conditionne à la fois la pureté obtenue et la fréquence de maintenance.
Le séchage PSA à double colonne représente la solution de référence pour les laboratoires analytiques exigeants : la régénération automatique d'une colonne pendant que l'autre est en service assure une production continue sans remplacement de consommables fréquent. La cartouche dessiccante convient aux usages peu intensifs mais génère des remplacements réguliers. La membrane est la solution la moins coûteuse à l'achat, mais ses performances sont inférieures et elle ne convient pas aux analyses nécessitant un point de rosée très bas.
Quelle qualité d'eau et quels consommables prévoir ?
Exigences sur la qualité de l'eau
L'eau utilisée dans le générateur doit être déionisée ou ultrapure. Les spécifications varient selon les fabricants : certains indiquent une conductivité inférieure à 1 µS/cm, d'autres exigent moins de 0,1 µS/cm, et certains font référence à une résistivité supérieure à 1 MΩ ou à la norme ASTM de type II. La règle à respecter est simple : se conformer à la fiche technique du modèle retenu, car une eau hors spécification dégrade la cellule PEM et réduit la durée de vie des électrodes.
Une eau du robinet ou simplement filtrée ne convient jamais. L'eau MilliQ ou produite par un système de déminéralisation local est généralement adaptée, sous réserve de vérifier la conductivité avant chaque remplissage.
Une eau du robinet ou simplement filtrée ne convient jamais. L'eau MilliQ ou produite par un système de déminéralisation local est généralement adaptée, sous réserve de vérifier la conductivité avant chaque remplissage.

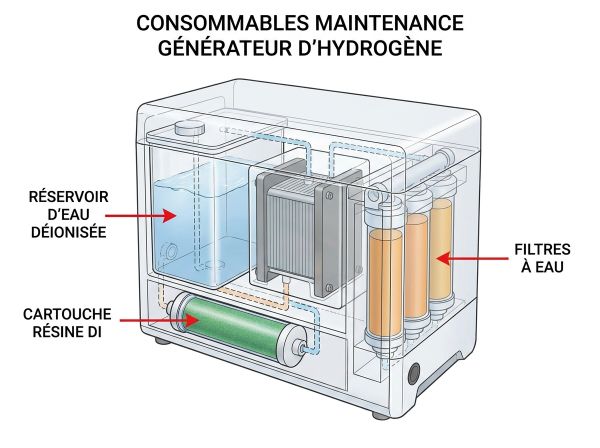

Consommables associés
Les consommables courants comprennent :
- La cartouche de déionisation (DI), à remplacer typiquement deux fois par an selon l'utilisation et la qualité de l'eau fournie.
- Le filtre à eau en amont (100 microns environ), à contrôler périodiquement.
- Les filtres ambiants, qui protègent les circuits internes des particules en suspension.
- La cartouche dessiccante, si le modèle en est équipé, à remplacer dès saturation (généralement signalée par un voyant ou une alarme).
Quels points de sécurité valider avant l'installation ?
Faible stockage interne et inflammabilité

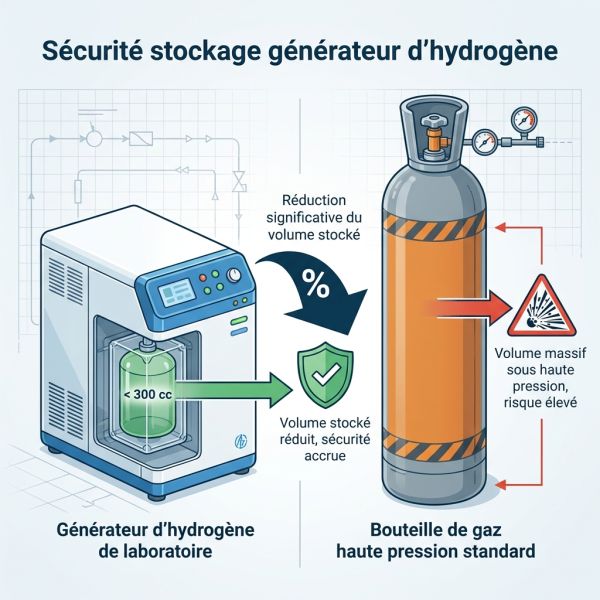

L'hydrogène gaz vecteur est inflammable dans l'air entre 4,1 % et 78 % en volume. Un générateur stocke en interne moins de 300 cc d'H₂ selon les modèles (certains descendent sous les 50 mL), contre environ 9 000 L dans une bouteille standard. Cette différence est déterminante : dans un laboratoire de 50 000 L (par exemple 5 m × 4 m × 2,5 m), il faudrait 2 050 L d'H₂ pour atteindre la limite inférieure d'explosivité de 4,1 %. Un générateur produisant 0,5 L/min mettrait environ 67 heures à atteindre ce seuil dans un scénario de fuite sévère et continu, sans aucune ventilation ni dispositif de sécurité. En pratique, les générateurs sont équipés de plusieurs niveaux de protection.
Dispositifs de sécurité à vérifier
Les générateurs de laboratoire intègrent généralement :
- La détection de fuite interne et externe, avec arrêt automatique de la production en cas d'anomalie.
- La surveillance continue de la pression de sortie et une alarme en cas de surpression ou de chute anormale.
- Des diagnostics automatiques au démarrage et des alertes visuelles et sonores.
- Une ventilation forcée interne pour éviter toute accumulation d'H₂ dans le boîtier.
Comment réussir l'implantation et le raccordement ?
Positionnement du générateur

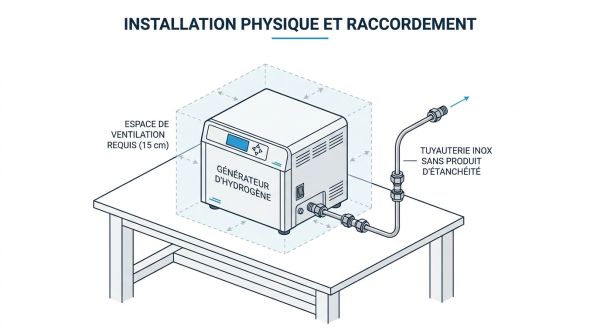

Le générateur se place sur une surface plane et horizontale, à proximité immédiate de l'instrument alimenté. Un dégagement d'au moins 15 cm est requis sur toutes les faces pour assurer la circulation d'air et ne pas obstruer les évents de ventilation. Si le générateur est installé dans un placard ou un local technique fermé, la ventilation mécanique doit assurer 5 renouvellements d'air par heure pour éviter toute accumulation d'H₂ en cas de micro-fuite.
Tuyauterie et raccords
Les matériaux recommandés pour la distribution sont le cuivre ou l'acier inoxydable, avec des raccords à compression de type Swagelok en 1/8" pour les connexions directes à un GC. Les colles, Loctite et autres produits d'étanchéité chimique sont strictement à proscrire : ils introduisent des contaminants organiques volatils qui perturbent les analyses et peuvent endommager les colonnes capillaires. Lors du passage de l'hélium à l'hydrogène, les anciens tubes doivent être remplacés par des tubes neufs. L'H₂, plus diffusif que l'He, libère les dépôts adsorbés sur les parois internes et génère un bruit de fond élevé. Pour les lignes longues, au-delà de 3 m, l'utilisation d'un tube de 1/4" puis d'une réduction en 1/8" à chaque instrument permet de limiter les pertes de charge. Au-delà de 10 m de tuyauterie, une validation auprès du fabricant s'impose.
Quel niveau de maintenance et quelle disponibilité prévoir ?
Routines d'entretien courantes
La maintenance d'un générateur d'hydrogène est peu contraignante comparée à la gestion logistique des bouteilles. Les tâches récurrentes sont :
- Le remplissage en eau déionisée, généralement hebdomadaire, à ajuster selon le débit consommé et la taille du réservoir.
- Le remplacement des cartouches DI, deux fois par an en moyenne, selon la qualité de l'eau et l'intensité d'utilisation.
- Le contrĂ´le et le remplacement des filtres ambiants et du filtre Ă eau, inclus dans les kits de maintenance semestriels.
Différence entre cartouche dessiccante et sécheur auto-régénérant
Un générateur équipé d'une cartouche dessiccante exige un remplacement manuel dès saturation, avec une fréquence variable selon le débit et l'humidité ambiante. Un système de séchage PSA auto-régénérant à double colonne élimine cette contrainte : la régénération est automatique et continue, sans intervention. Ce deuxième type de sécheur allonge les intervalles de maintenance et réduit le risque d'une dégradation silencieuse de la pureté liée à une cartouche saturée non détectée.
Les indicateurs d'alerte à surveiller incluent la qualité de l'eau en entrée (conductivité), les alarmes de saturation du dessiccant, les variations de pression anormales et les alertes de fuite.
Les indicateurs d'alerte à surveiller incluent la qualité de l'eau en entrée (conductivité), les alarmes de saturation du dessiccant, les variations de pression anormales et les alertes de fuite.
