Temps de lecture estimé : 7min
💡 À retenir :
- Le choix d'un générateur d'azote pour une LC-MS repose sur quatre critères à vérifier dans la fiche technique de l'instrument : le débit requis (souvent entre 15 et 70 L/min selon la source), la pression de sortie nécessaire, la pureté tolérée et la qualité de l'air d'alimentation.
- La technologie PSA atteint des puretés supérieures à 99,999 % grâce à des tamis moléculaires de carbone, tandis que la technologie à membrane reste limitée à environ 95 à 99,5 %, ce qui peut suffire sur certains instruments mais pas sur tous.
- L'air d'alimentation fourni au générateur doit être exempt d'huile, de particules et d'humidité excessive ; la norme ISO 8573-1, souvent citée avec la classe 1:3:1, constitue un repère de référence, mais les exigences varient selon les fabricants.
- Un générateur avec compresseur intégré offre une autonomie totale sans réseau d'air comprimé existant, alors qu'un générateur sans compresseur intégré réduit les pièces mobiles et donc la fréquence de maintenance, à condition de disposer d'un air réseau de qualité suffisante.
Remplacer les bouteilles par un générateur d’azote permet aux laboratoires équipés de LC-MS ou LC-MS/MS de disposer d’une alimentation continue en gaz, tout en simplifiant la gestion des approvisionnements et des changements de bouteilles. Pour ce type d’instrument, le choix doit surtout tenir compte du débit demandé par la LC-MS, de la pression de sortie, de la pureté de l’azote et de la présence ou non d’un compresseur intégré. Un générateur d’azote pour LC-MS coûte généralement entre 3 000 et 15 000 € selon sa capacité, sa technologie et ses équipements de supervision. Les applications les plus exigeantes peuvent nécessiter un générateur d’azote de haute pureté. Le bon dimensionnement consiste donc à croiser les spécifications du spectromètre, les contraintes du laboratoire et la durée des séquences analytiques, notamment lorsque les analyses fonctionnent plusieurs heures ou plusieurs jours en continu. Pour situer le budget global, le prix d’un générateur d’azote varie également selon le niveau de pureté, le débit et les équipements intégrés.
Devis pour un générateur d'azote

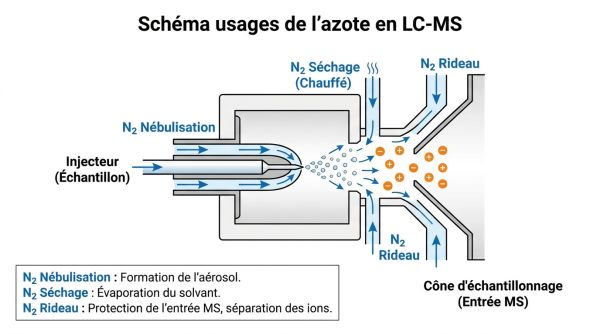

Quel rĂ´le joue l'azote dans une LC-MS ?
L'azote intervient à plusieurs endroits dans la chaîne d'ionisation d'un spectromètre de masse couplé à la chromatographie liquide. Ses fonctions conditionnent directement la qualité des résultats analytiques.
Les trois usages principaux sont les suivants :- Le gaz de rideau (curtain gas) protège le capillaire d'entrée contre les contaminations issues de la matrice et des solvants, tout en stabilisant les conditions d'ionisation à l'interface.
- Le gaz de séchage (drying gas ou desolvation gas) assure l'évaporation des solvants liquides à l'interface ; un débit et une pression stables garantissent une désolvatation reproductible et maintiennent la sensibilité de la méthode.
- Le gaz de nébulisation (nebulizer gas) fragmente le flux liquide en fines gouttelettes dans certaines sources ; toute fluctuation de pression affecte directement l'efficacité de ce processus.
Vous êtes fournisseur de générateur d'azote ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Quels chiffres vérifier sur la fiche technique de l'instrument ?
Aucune valeur universelle n'existe pour dimensionner un générateur d'azote en LC-MS. Les spécifications varient selon le fabricant de l'instrument, le mode d'ionisation utilisé et la méthode analytique. Lire attentivement la documentation technique de l'instrument avant toute décision est la seule démarche fiable.
Voici les paramètres à identifier sur la fiche ou le manuel d'installation :- Le débit total d'azote requis, exprimé en L/min ou en L/h selon les fabricants (attention à la conversion : 1 L/min = 60 L/h).
- La pression de sortie minimale et maximale tolérée au niveau du raccordement instrument, généralement exprimée en bar ou en psi.
- La pureté minimale requise, souvent exprimée en pourcentage de N₂ ou en teneur maximale en O₂ résiduel (ex. < 10 ppm O₂, < 5 ppm H₂O).
- La qualité de l'air d'alimentation si le générateur retenu nécessite un air comprimé externe, incluant les limites en huile, particules et point de rosée.
- Les consommations par mode (tune, analyse, standby) qui diffèrent souvent d'un facteur 2 à 3.

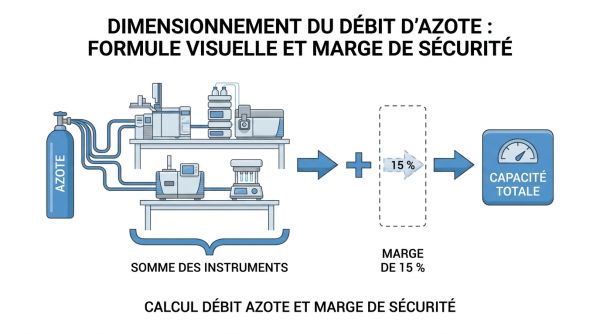

Comment dimensionner le débit avec une marge utile ?
Le débit nominal affiché sur la fiche instrument correspond à un usage en conditions standard. Pour des séquences longues ou des configurations multi-instruments, ce chiffre seul est insuffisant pour sélectionner un générateur.
La démarche consiste à additionner les consommations réelles de chaque instrument à alimenter, puis à appliquer une marge de sécurité raisonnée :- Calculer la somme des débits maximaux de tous les instruments raccordés au même générateur.
- Ajouter une marge de sécurité (fréquemment citée autour de 10 à 20 % dans les guides fournisseurs) pour couvrir les variations de consommation liées aux méthodes ou aux modes d'ionisation.
- Anticiper les évolutions futures du parc : un générateur légèrement surdimensionné évite un remplacement coûteux en cas d'ajout d'un second instrument.
Quelle pression de sortie garantit la stabilité LC-MS ?
La stabilité de la pression d'azote fournie à l'instrument est tout aussi déterminante que le débit. Une pression insuffisante ou fluctuante dégrade la désolvatation, introduit du bruit et peut déclencher des alarmes instrument.
Plusieurs situations génèrent des chutes de pression en cours de séquence :- Un générateur sous-dimensionné en débit se trouve en limite de capacité lors des pics de consommation, notamment au démarrage d'une séquence longue.
- Des fuites dans la ligne de distribution, souvent au niveau des raccords, réduisent la pression disponible à l'instrument sans déclencher d'alarme visible.
- L'absence de réservoir tampon (buffer tank) prive le système de toute réserve en cas de demande transitoire supérieure à la capacité de production.
- Un filtre d'air colmaté réduit progressivement la pression d'entrée du générateur, dégradant sa capacité de production.
Quelle pureté d'azote vise une LC-MS ?
| Niveau de pureté | Technologie associée | Impact analytique potentiel |
|---|---|---|
| 95 à 99,5 % N₂ | Membrane | Acceptable sur certains instruments, O₂ résiduel élevé peut affecter les méthodes sensibles |
| 99,9 % N₂ | PSA entrée de gamme | Convient à la majorité des LC-MS en mode routine |
| 99,999 % N₂ et au-delà | PSA haute pureté | Recommandé pour les méthodes à très basse limite de détection ou les instruments à haute résolution |
La pureté de l'azote fourni à l'instrument influence directement le bruit de fond chimique, la limite de détection et la stabilité des signaux. Une pureté trop faible peut introduire des interférences, dégrader les colonnes ou affecter la reproductibilité inter-séquences.
La teneur résiduelle en oxygène, en humidité et en hydrocarbures est aussi déterminante que le pourcentage affiché de N₂. Une pureté de 99,5 % peut correspondre à des teneurs en O₂ résiduelles très différentes selon les modèles, ce que le seul pourcentage ne reflète pas. Il faut consulter les spécifications détaillées (O₂ résiduel en ppm, H₂O en ppm, THC en ppm) pour comparer réellement deux générateurs. Quelle qualité d'air d'alimentation faut-il assurer ?

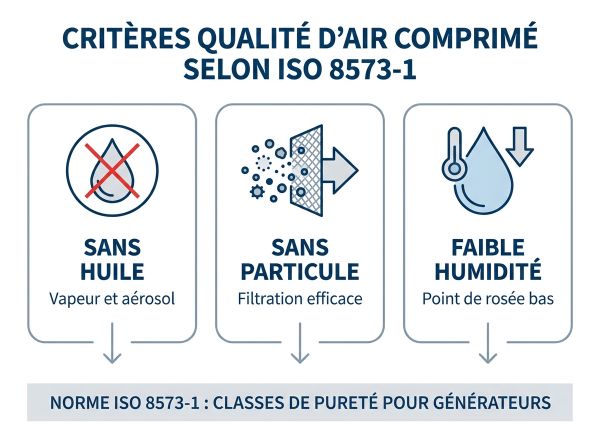

Un générateur d'azote sans compresseur intégré consomme de l'air comprimé fourni par le réseau du laboratoire. La qualité de cet air conditionne directement la pureté de l'azote produit et la durée de vie du générateur.
- Absence d'huile : les traces d'huile issues des compresseurs lubrifiés contaminent les membranes et les tamis moléculaires ; seul un compresseur sans huile ou une filtration appropriée garantit un air adapté.
- Teneur en humidité : un point de rosée trop élevé dégrade les performances du générateur ; un sécheur d'air (réfrigérant ou à adsorption) est nécessaire dans la majorité des installations.
- Teneur en particules : une filtration adéquate en entrée protège les composants internes du générateur et garantit la qualité du gaz produit.

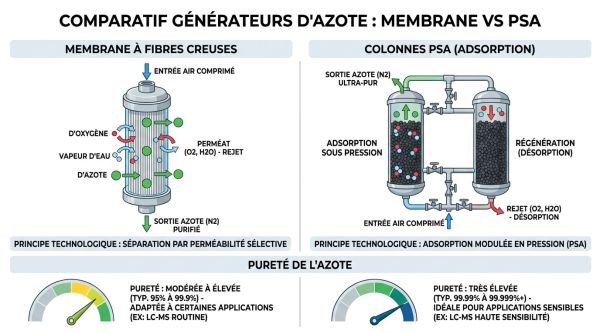

Faut-il choisir un générateur PSA ou membrane pour une LC-MS ?
| Critère | Membrane | PSA |
|---|---|---|
| Principe de séparation | Perméation sélective à travers des fibres creuses polymères | Adsorption cyclique sur tamis moléculaires de carbone |
| Pureté typique | 95 à 99,5 % N₂ | 99,9 % à plus de 99,999 % N₂ |
| Débit disponible | Quelques L/min à environ 70 L/min selon modèles | Quelques L/min à plus de 130 L/min selon gammes |
| Avantages | Système compact, démarrage rapide, faible bruit, maintenance réduite | Pureté élevée et stable, durée de vie des colonnes souvent supérieure à 10 ans |
| Limites | Pureté plafonnée à environ 99,5 %, sensible aux hydrocarbures sans filtre à charbon actif | Encombrement plus important, fonctionnement cyclique, maintenance des vannes requise |
| Cas d'usage LC-MS | Instruments acceptant une pureté modérée, méthodes peu sensibles aux interférences O₂ | LC-MS/MS à haute résolution, méthodes à très basse limite de détection, laboratoires réglementés |
Le choix entre technologie PSA et technologie à membrane repose sur le niveau de pureté requis par l'instrument et la méthode, le débit nécessaire et les contraintes d'installation.
La technologie PSA est généralement privilégiée pour les LC-MS en environnement pharmaceutique ou clinique où la reproductibilité et la traçabilité de la qualité du gaz sont des exigences documentées. La technologie à membrane convient aux laboratoires disposant d'un espace réduit et dont l'instrument accepte explicitement une pureté autour de 99 à 99,5 % N₂.
Air externe ou compresseur intégré : quelle infrastructure choisir ?
La disponibilité ou l'absence d'un réseau d'air comprimé conforme dans le laboratoire est souvent le premier facteur structurant du choix.
- Réseau d'air existant : vérifier la pression disponible (généralement entre 5 et 10 bar requis), la qualité (huile, humidité, particules) et la capacité à alimenter le générateur en plus des autres équipements.
- Emplacement du générateur : l'installation doit se faire en intérieur, sur une surface plane, avec une ventilation suffisante pour éviter la surchauffe, en particulier pour les modèles avec compresseur intégré.
- Proximité avec l'instrument : réduire la longueur des lignes de distribution limite les pertes de charge et les risques de fuite.
- Niveau sonore : un générateur avec compresseur intégré produit entre 50 et 60 dBA à 1 m, ce qui peut nécessiter une installation dans une pièce technique séparée.

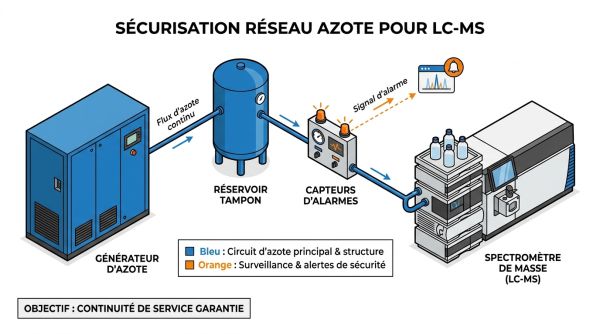

Quels éléments assurent la continuité de service pendant les séquences ?
Un générateur d'azote destiné à une LC-MS en service continu doit intégrer des fonctions de sécurité permettant de maintenir la production même en cas d'incident partiel.
- Un réservoir tampon (buffer tank) en aval du générateur absorbe les pics de demande transitoires et maintient la pression pendant les phases de régénération des colonnes PSA.
- Des alarmes de pression et de pureté actives permettent d'alerter l'opérateur avant qu'un déficit n'interrompe une séquence analytique.
- Un mode stand-by automatique réduit la consommation d'énergie et l'usure des composants lors des périodes sans analyse.
- La redondance par deux générateurs en parallèle, ou par une ligne de secours sur bouteille, protège les séquences critiques contre une panne complète.
- Un journal d'événements enregistré (parfois sur 30 jours ou plus selon les modèles) facilite le diagnostic rétrospectif en cas d'anomalie analytique.
