Qu'est-ce qu'un brouillard d'huile et comment l'Ă©liminer ?

đź’ˇ L'essentiel Ă  retenir :

Le brouillard d’huile dĂ©signe un aĂ©rosol composĂ© de microgouttelettes d’huile en suspension dans l’air. Il se forme lorsqu’une huile liquide est fragmentĂ©e par projection, pression, rotation d’outil ou Ă©chauffement du process. Ce phĂ©nomène apparaĂ®t surtout dans les ateliers d’usinage, de rectification, de tournage, de fraisage ou de lubrification industrielle. Il se reconnaĂ®t Ă  un voile blanchâtre ou bleutĂ© autour des machines, Ă  des dĂ©pĂ´ts gras sur les surfaces, Ă  des sols glissants ou Ă  des odeurs persistantes. Pour l’éliminer, il faut identifier la source, rĂ©duire l’émission, capter les aĂ©rosols au plus près de la machine, puis traiter l’air extrait avec un système de filtration de brouillard d’huile adaptĂ©. Cette approche protège les opĂ©rateurs, prĂ©serve les Ă©quipements et limite les non-conformitĂ©s liĂ©es Ă  la qualitĂ© de l’air en atelier.

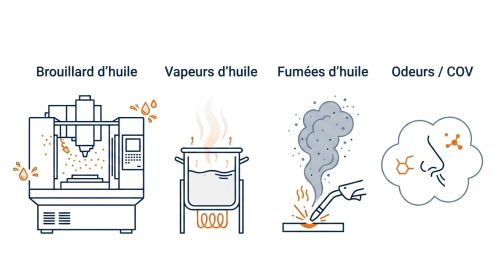

Un brouillard d'huile est une dispersion de fines gouttelettes d'huile dans l'air ambiant, formant un aérosol liquide stable. Contrairement à une simple odeur d'huile ou à une vapeur invisible, il est souvent perceptible à l'œil nu : un voile blanchâtre ou légèrement bleuté flotte au-dessus des machines en fonctionnement, notamment en usinage CNC, rectification ou tournage. Les signes terrain les plus fiables sont les suivants : Les dépôts gras et glissants sur le sol autour des machines signalent une diffusion active de gouttelettes dans l'air ambiant. Un encrassement rapide des vitres d'inspection, des panneaux de commande et des luminaires indique une concentration élevée en aérosol. Une odeur persistante d'huile chaude, parfois irritante, accompagne systématiquement les brouillards les plus concentrés. Une sensation de picotement aux yeux ou dans la gorge chez les opérateurs constitue un signal d'alerte santé à ne pas ignorer. À ne pas confondre avec les vapeurs d'huile (gaz invisibles formés par volatilisation à haute température), les fumées (particules solides carbonées issues d'une dégradation ou combustion) et les simples odeurs sans aérosol détectable. Ces distinctions sont développées dans la section suivante.

La confusion entre brouillard d’huile, vapeur, fumĂ©e et odeur conduit souvent Ă  choisir une solution inadaptĂ©e. Un filtre Ă  charbon actif peut traiter certaines vapeurs ou odeurs, mais il ne retient pas les gouttelettes d’huile. Ă€ l’inverse, un sĂ©parateur de brouillard d’huile capte les aĂ©rosols liquides, mais ne suffit pas pour traiter des fumĂ©es issues d’une combustion ou d’une dĂ©gradation thermique. Dans ce cas, un filtre pour fumĂ©e d’huile peut ĂŞtre nĂ©cessaire.

L'atelier d'usinage représente le contexte de loin le plus générateur de brouillard d'huile. Les causes sont multiples et souvent combinées.En usinage CNC, tournage et fraisage, l'huile de coupe projetée sur la pièce à grande vitesse se fragmente en microgouttelettes sous l'effet de la rotation de l'outil et du flux de fluide. Plus la vitesse de broche est élevée, plus la granulométrie des gouttelettes est fine et leur mise en suspension prolongée.

En rectification, la meule en rotation projette l'huile en éventail avec une énergie cinétique élevée, produisant un brouillard particulièrement dense et difficile à confiner.Dans les presses et les circuits de lubrification centralisée, les fuites sous pression et les retours mal canalisés dispersent l'huile sous forme de gouttelettes à chaque cycle.L'air comprimé est une cause sous-estimée : un séparateur eau-huile défaillant ou mal maintenu libère des gouttelettes d'huile dans les lignes d'air, puis dans l'atmosphère de l'atelier lors des purges ou des soufflages.

Dans les moteurs thermiques, le circuit de ventilation du carter (système PCV, de l'anglais Positive Crankcase Ventilation) recycle les gaz de carter vers l'admission. Lorsque la valve PCV est colmatée ou défaillante, les gaz chargés en brouillard d'huile s'échappent par le reniflard et contaminent le compartiment moteur ou l'environnement immédiat.Des segments usés ou incorrectement rodés laissent passer les gaz de combustion vers le carter (phénomène de « blow-by »), augmentant la pression et la charge en aérosol d'huile dans le circuit de ventilation.Un sur-remplissage en huile moteur provoque une agitation excessive du lubrifiant par le vilebrequin, générant un brouillard intense à l'intérieur du carter, puis une émission accrue par le circuit de ventilation.Enfin, une fuite sur joint de turbocompresseur projette de l'huile directement dans le circuit d'admission, produisant une fumée bleutée à l'échappement caractéristique.

En milieu résidentiel, la cuisson à haute température génère un brouillard de gouttelettes grasses que la hotte aspirante doit capter avant qu'il ne se dépose sur les surfaces. Un filtre à graisse saturé ne remplit plus ce rôle et laisse diffuser l'aérosol dans la pièce. Les appareils de chauffage à combustion ouverte mal entretenus ou les générateurs d'aérosol (sprays, diffuseurs) peuvent également contribuer à une pollution graisseuse de l'air intérieur.

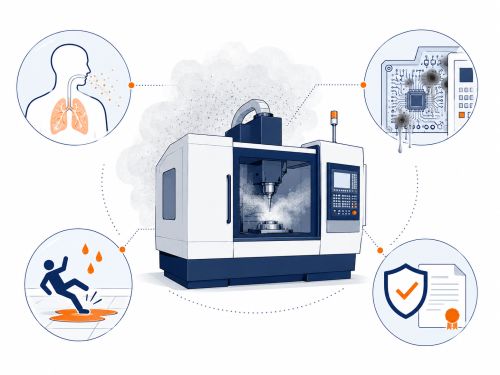

L'inhalation de gouttelettes d'huile minérale ou synthétique irrite les voies respiratoires supérieures et peut provoquer des toux, des rhinites et des conjonctivites chez les opérateurs exposés de façon ponctuelle. En exposition chronique, certaines huiles minérales non raffinées sont classées cancérogènes probables par le CIRC (Centre International de Recherche sur le Cancer).Des valeurs limites d'exposition professionnelle (VLEP) existent dans la plupart des pays industrialisés pour les aérosols d'huile minérale. En France, l'INRS fixe des valeurs indicatives pour les huiles minérales, exprimées en mg/m³ sur 8 heures. Les valeurs précises dépendent du type d'huile et de la juridiction concernée ; il convient de se référer aux fiches INRS ou aux publications de l'autorité sanitaire nationale compétente avant toute évaluation.

Les dépôts de brouillard d'huile sur le sol créent des zones glissantes qui augmentent significativement le risque de chute. Dans les ateliers à fort débit de pièces, ce risque est aggravé par le port d'équipements lourds.Certaines huiles présentent un point éclair bas. Lorsque la concentration en aérosol dans l'air dépasse la limite inférieure d'explosivité (LIE), une source d'ignition suffit à déclencher un incendie ou une explosion. Ce risque est particulièrement présent dans les ateliers utilisant des huiles de coupe peu visqueuses, des lubrifiants de coupe à base d'esters ou du gasoil.

Le brouillard d'huile se dépose sur les capteurs optiques, les systèmes de mesure en ligne, les armoires électriques et les interfaces homme-machine. Il provoque des courts-circuits progressifs, des dérives de mesure et des défaillances prématurées des composants électroniques. En salle blanche ou en zone de métrologie, même un brouillard résiduel de faible concentration détériore la précision des instruments.

En milieu professionnel, l’employeur est tenu d’évaluer les risques liĂ©s Ă  l’exposition aux aĂ©rosols d’huile, notamment dans le document unique et l’évaluation des risques chimiques. Les obligations de captage, de ventilation et de contrĂ´le relèvent de la rĂ©glementation sur les extracteurs de fumĂ©e dans les locaux industriels. En cas de dĂ©passement des VLEP, des mesures techniques correctives sont obligatoires avant tout recours aux Ă©quipements de protection individuelle.

Un diagnostic rigoureux évite de traiter le mauvais problème avec la mauvaise solution. Voici la démarche recommandée.

La première action consiste à limiter la génération de brouillard. En usinage, cela peut passer par l’ajustement du débit d’huile de coupe, la baisse de la pression d’arrosage, le choix d’un fluide plus adapté ou l’optimisation des paramètres machine. Plus l’émission est réduite à la source, moins le système de captation et de filtration est sollicité.

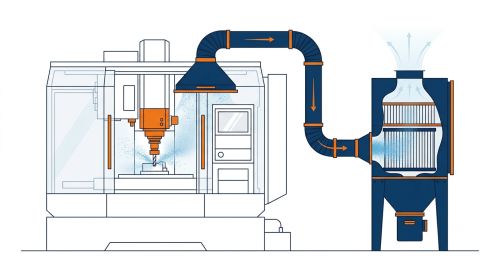

La captation localisée consiste à placer une bouche d'aspiration au plus près du point d'émission, idéalement à l'intérieur du capotage machine. Plus la distance entre la source et la prise d'aspiration est faible, plus le rendement de captation est élevé et plus le débit nécessaire est réduit. Un capotage machine complet avec aspiration intégrée est la solution de référence pour les centres d'usinage CNC à haute vitesse. Les conduits doivent être dimensionnés pour maintenir une vitesse d'air suffisante (transport sans dépôt) et faciliter le nettoyage en cas de condensation d'huile.

Lorsque la captation à la source ne suffit pas à éliminer tout le brouillard résiduel, une filtration de l'air extrait s'impose avant rejet à l'extérieur ou recirculation dans l'atelier. Les quatre technologies disponibles sont comparées dans la section suivante. Quel que soit le type de filtre retenu, deux précautions s'appliquent : vérifier la compatibilité chimique entre l'huile utilisée et les médias filtrants, et s'assurer que le système est certifié ATEX si l'atmosphère peut être explosible.

Les dépôts déjà présents sur les sols, machines, vitres, luminaires ou armoires électriques doivent être éliminés avec un dégraissage adapté. Ce nettoyage réduit les risques de glissade, limite l’encrassement des équipements et permet de vérifier si le brouillard réapparaît après correction de la captation ou de la filtration.

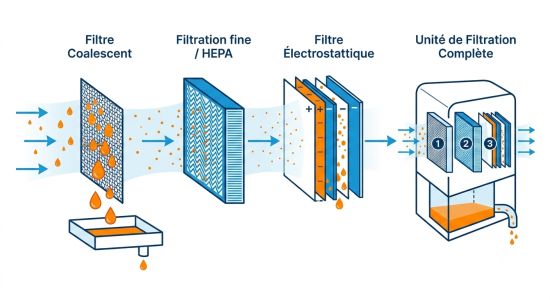

Le choix du système de filtration de brouillard d’huile dépend du débit d’air, de la taille des gouttelettes, de la charge huileuse et du fluide utilisé. Une huile entière, une émulsion huile-eau ou une lubrification minimale ne génèrent pas le même brouillard et ne demandent pas toujours le même filtre.

Le filtre coalescent traite les brouillards d’huile composés de gouttelettes liquides. Les gouttelettes s’agglomèrent sur le média filtrant, puis s’écoulent vers un bac de récupération. Cette solution convient aux centres d’usinage, aux rectifieuses et aux machines lubrifiées. Elle nécessite un suivi du colmatage et une vidange régulière des condensats.

Les filtres fins ou HEPA sont adaptés aux brouillards très fins ou aux ateliers avec forte exigence de qualité d’air. Ils peuvent compléter un préfiltre ou un étage de coalescence. Ils captent mieux les particules fines, mais augmentent la perte de charge. Le remplacement des filtres doit donc être suivi selon la charge huileuse et le niveau de colmatage.

Le filtre électrostatique charge les gouttelettes, puis les collecte sur des plaques. Il convient aux brouillards fins et aux débits importants, avec une perte de charge limitée. Il demande un nettoyage régulier des plaques. Sa compatibilité doit être vérifiée en présence d’huiles inflammables, de solvants ou de zones ATEX.

Une unité de filtration de brouillard d’huile regroupe la captation, la filtration et la récupération des condensats. Elle peut être montée sur machine, posée près du poste ou raccordée à plusieurs machines. Elle convient lorsque le brouillard est récurrent, que plusieurs machines sont concernées ou que les dépôts huileux reviennent malgré le nettoyage.

Avant de choisir, il faut vérifier le débit d’air, les pertes de charge, l’accès aux filtres, la fréquence de maintenance et le mode de rejet de l’air. Le débit nominal doit couvrir le besoin réel de captation avec une marge de sécurité. La compatibilité entre le fluide et les médias filtrants doit aussi être vérifiée. En présence d’huiles inflammables, de solvants ou de brouillards combustibles, la compatibilité ATEX doit être étudiée avant installation.
