Temps de lecture estimé : 8min
💡 L'essentiel à retenir :
  • La hauteur du porte-étiquette conditionne la hauteur d'insertion de l'étiquette : un profilé de 30 mm reçoit une étiquette de 26 à 29 mm avec un jeu de 1 à 4 mm.
  • Le format 26 mm affiche un prix simple, le 30 mm convient au prix standard de grande distribution, le 39 mm ajoute une ligne comme le prix au kilo.
  • La lecture d'un code-barres devient fiable à partir d'une hauteur de 52 mm, avec une fenêtre transparente en PVC ou PET.
  • Le papier d'insertion de 120 à 160 g/m² évite le cornage et la chute ; sous 80 g/m², l'étiquette se déforme et tient mal dans la glissière.
  • La hauteur 40 mm désigne souvent la hauteur extérieure d'un profilé fini dont l'insertion réelle est de 37 mm ; la hauteur 39 mm correspond au format papier standard.
  • Standardiser une à deux hauteurs par point de vente réduit les erreurs de commande et les chutes d'étiquette.
Le choix de la hauteur d’un porte-étiquette professionnel dépend du format des étiquettes, du type de rayonnage et des informations à afficher. En magasin, en pharmacie ou en entrepôt, les porte-étiquettes de 26, 30, 39, 40, 52 et 60 mm répondent à différents besoins d’identification et d’affichage des prix. Chaque dimension offre une surface de lecture adaptée aux références produits, aux tarifs ou aux codes-barres. Pour les professionnels, sélectionner la bonne hauteur permet d’assurer une bonne lisibilité, de vérifier la compatibilité avec les supports et d’éviter les erreurs lors de l’équipement des rayonnages.
Obtenez des devis pour des porte-étiquettes professionnels

Quelle hauteur de porte-étiquette choisir selon le format d'étiquette ?

La correspondance entre la hauteur du profilé et la hauteur de l'étiquette structure le choix des porte-étiquettes. Le support retenu impose la plage d'insertion possible, et cette plage conditionne le contenu affichable.

Correspondance entre hauteur de profilé et hauteur d'étiquette

La hauteur de l'étiquette doit rester inférieure de 1 à 4 mm à la hauteur du porte-étiquette. Cette marge facilite l'insertion dans la glissière et évite le pliage au montage. Un profilé de 30 mm reçoit une étiquette de 26 à 29 mm. Une étiquette de hauteur égale au profilé se bloque ou se plie.
  • Hauteur de l'étiquette = hauteur du porte-étiquette moins 1 à 4 mm.
  • Une étiquette trop proche de la hauteur du profilé bloque le montage.
  • Un profilé de 30 mm accepte une étiquette de 26 à 29 mm.
  • La taille porte-étiquette détermine la hauteur maximale de l'insert, pas la longueur.

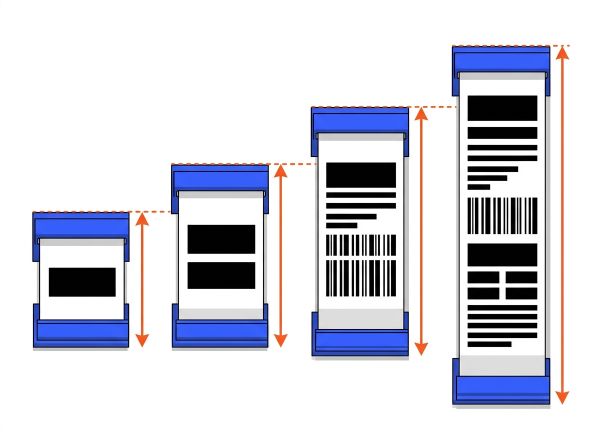

Comparatif des hauteurs 26, 30, 39, 40, 52 et 60 mm

Chaque hauteur correspond à un usage et à un contenu affichable. Le 26 mm affiche un prix simple, le 30 mm le prix standard, le 39 mm ajoute une ligne d'information, le 52 mm porte un code-barres lisible et le 60 mm convient aux grands formats de bacs. Le 40 mm renvoie souvent à la hauteur extérieure d'un profilé fini.
Comparatif formats porte-étiquettes
Hauteur Contenu affichable Avantages Limites Usage recommandé Format d'étiquette associé
26 mm Prix simple, peu d'informations Compact, discret, adapté aux petites étiquettes Pas de code-barres fiable, lecture limitée à courte distance Broche, petit linéaire, étiquette de prix simple 22 à 25 mm
30 mm Prix standard de grande distribution Format courant, polyvalent, facile à insérer Ne porte pas de code-barres fiable Tablette de gondole, prix de linéaire 26 à 29 mm
39 mm Prix plus ligne d'information comme le prix au kilo Affichage enrichi, hauteur de papier standard Confusion possible avec le format 40 mm Rayonnage enrichi, bacs, étiquette de produit 35 à 38 mm
40 mm Souvent hauteur extérieure d'un profilé fini Disponible en produit fini, souvent magnétique ou adhésif Insertion réelle possible de 37 mm, risque d'erreur de commande Remplacement de profilés finis, rayonnage métallique 37 mm utiles, sinon 35 à 38 mm
52 mm Code-barres lisible, prix, données produit Scannage fiable, lecture à distance moyenne Encombrement supérieur sur le linéaire Stockage mi-lourd, préparation de commandes, bacs 48 à 51 mm
60 mm Grands formats, code-barres, données logistiques Lecture à plus grande distance, fenêtre large Réservé aux bacs et rayonnages hauts Bacs, bacs-tiroirs, têtes de gondole 56 à 59 mm
Hauteur : 26 mm
Contenu affichable Prix simple, peu d'informations
Avantages Compact, discret, adapté aux petites étiquettes
Limites Pas de code-barres fiable, lecture limitée à courte distance
Usage recommandé Broche, petit linéaire, étiquette de prix simple
Format d'étiquette associé 22 à 25 mm
Hauteur : 30 mm
Contenu affichable Prix standard de grande distribution
Avantages Format courant, polyvalent, facile à insérer
Limites Ne porte pas de code-barres fiable
Usage recommandé Tablette de gondole, prix de linéaire
Format d'étiquette associé 26 à 29 mm
Hauteur : 39 mm
Contenu affichable Prix plus ligne d'information comme le prix au kilo
Avantages Affichage enrichi, hauteur de papier standard
Limites Confusion possible avec le format 40 mm
Usage recommandé Rayonnage enrichi, bacs, étiquette de produit
Format d'étiquette associé 35 à 38 mm
Hauteur : 40 mm
Contenu affichable Souvent hauteur extérieure d'un profilé fini
Avantages Disponible en produit fini, souvent magnétique ou adhésif
Limites Insertion réelle possible de 37 mm, risque d'erreur de commande
Usage recommandé Remplacement de profilés finis, rayonnage métallique
Format d'étiquette associé 37 mm utiles, sinon 35 à 38 mm
Hauteur : 52 mm
Contenu affichable Code-barres lisible, prix, données produit
Avantages Scannage fiable, lecture à distance moyenne
Limites Encombrement supérieur sur le linéaire
Usage recommandé Stockage mi-lourd, préparation de commandes, bacs
Format d'étiquette associé 48 à 51 mm
Hauteur : 60 mm
Contenu affichable Grands formats, code-barres, données logistiques
Avantages Lecture à plus grande distance, fenêtre large
Limites Réservé aux bacs et rayonnages hauts
Usage recommandé Bacs, bacs-tiroirs, têtes de gondole
Format d'étiquette associé 56 à 59 mm

Jeu d'insertion et grammage recommandés pour l'étiquette

Le grammage de 120 à 160 g/m² assure la tenue de l'insert dans la glissière. En dessous de 80 g/m², l'étiquette se corne et tient mal dans le profilé. Au-delà, elle ne rentre pas dans la glissière. Le jeu de 1 à 4 mm reste le repère dimensionnel, indépendant du grammage.
  • Grammage 120 à 160 g/m² : tenue correcte sans déformation.
  • Sous 80 g/m² : l'étiquette se corne et ne reste pas calée.
  • Au-delà de 160 g/m² : refus d'insertion dans la glissière.
  • Le grammage n'est pas corrélé à la hauteur ; il relève de la tenue du papier.
Vous êtes fournisseur de porte-étiquette professionnel ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads

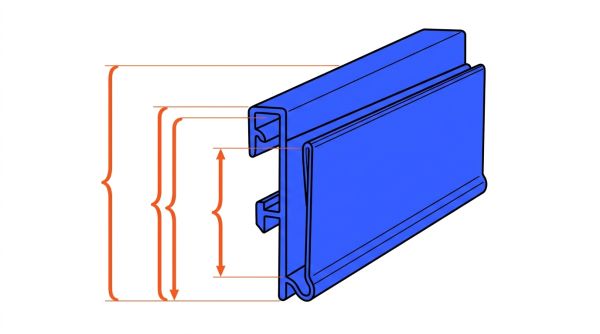

Pourquoi distinguer la hauteur d'insertion de la hauteur extérieure du porte-étiquette ?

Le terme hauteur recouvre trois mesures distinctes. La confusion entre ces trois valeurs entraîne des commandes inadaptées et des étiquettes qui ne tiennent pas.

Trois notions de hauteur à ne pas confondre

Pour choisir les bonnes dimensions d’un porte-étiquette, il faut distinguer trois mesures.
  • La hauteur d’insertion correspond à la hauteur de l’étiquette papier que le profilé peut accueillir. Par exemple, un porte-étiquette de 30 mm reçoit généralement une étiquette de 26 à 29 mm.
  • La hauteur extérieure désigne la dimension totale du support fini. Ainsi, un profilé de 200 × 40 mm présente une hauteur extérieure de 40 mm.
  • La hauteur de la face avant correspond à la partie visible destinée à la lecture des informations. Elle peut être légèrement inférieure à la hauteur d’insertion : une face avant de 39 mm peut correspondre à une insertion de 37 mm.
Vérifier ces trois dimensions permet d’éviter les erreurs de format lors de l’achat de porte-étiquettes professionnels.
Mesures d'un porte-étiquette
Notion Description Exemple
Hauteur d'insertion Hauteur de papier que le profilé peut accueillir Un profilé de 30 mm reçoit une étiquette de 26 à 29 mm
Hauteur extérieure Dimension extérieure du support fini Un profilé annoncé 200 × 40 mm présente une hauteur extérieure de 40 mm
Hauteur de face avant Fenêtre de lecture, parfois inférieure à l'insertion Une face avant de 39 mm peut correspondre à une insertion de 37 mm

Ambiguïté entre les formats 39 et 40 mm

Le format 39 mm correspond à une hauteur de papier standard. Le format 40 mm désigne souvent la hauteur extérieure d'un profilé fini dont l'insertion réelle peut être de 37 mm. Un profilé annoncé 200 × 40 mm offre ainsi 37 mm de hauteur utile. Un insert de 39 mm ne convient donc pas à ce profilé.
Deux défaillances opposées apparaissent quand la hauteur d'insertion du porte étiquette n'est pas vérifiée.
  • Un insert trop haut tombe du profilé ou ne s'insère pas complètement.
  • Un insert trop bas produit un affichage approximatif et un jeu visible.
Voir nos porte-étiquettes professionnels

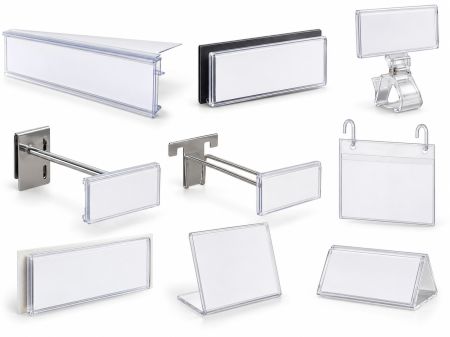

hauteur porte-étiquette

Quel format d'étiquette associer à chaque hauteur de porte-étiquette ?

La correspondance entre hauteur de profilé et hauteur d'étiquette se déduit en retirant 1 à 4 mm à la hauteur du porte-étiquette. La longueur, elle, dépend du support et non de la hauteur.

Formats d'étiquettes par hauteur de porte-étiquette

Le choix du format d’étiquette dépend de la hauteur du porte-étiquette et de son utilisation sur le rayonnage. Un porte-étiquette de 26 mm accueille une étiquette de 22 à 25 mm, adaptée à l’affichage d’un prix simple sur une broche. Le modèle de 30 mm reçoit une étiquette de 26 à 29 mm, couramment utilisée sur les gondoles de magasin. Pour un affichage plus détaillé, les formats 39 et 40 mm acceptent généralement des étiquettes de 35 à 38 mm, sous réserve de vérifier la hauteur réelle d’insertion. Les porte-étiquettes de 52 mm conviennent aux étiquettes de 48 à 51 mm, notamment pour les codes-barres. Le format 60 mm accueille des étiquettes de 56 à 59 mm, adaptées aux bacs et aux grands affichages.
Hauteur du porte-étiquette Hauteur d'étiquette recommandée Usage type
26 mm 22 à 25 mm Prix simple, broche
30 mm 26 à 29 mm Prix standard, gondole
39 mm 35 à 38 mm Affichage enrichi, bacs
40 mm 37 mm si insertion réelle, sinon 35 à 38 mm Profilé fini, remplacement
52 mm 48 à 51 mm Code-barres lisible
60 mm 56 à 59 mm Bacs, bacs-tiroirs, grands formats

Longueurs standards et recoupe des réglettes porte-étiquettes

La longueur ne dépend pas de la hauteur. Les réglettes porte-étiquettes se déclinent en bandes prédécoupées ou en profilés à recouper. La recoupe modifie la longueur et non la hauteur.
  • Bandes prédécoupées : 50 mm ou 100 mm de longueur.
  • Réglettes longues : 1 000 mm ou 1 320 mm.
  • Recoupe aux ciseaux robustes ou à la pince coupante.
  • Aucun outil spécifique n'est requis.

Comment la distance de lecture influence-t-elle le choix de la hauteur ?

La hauteur du porte-étiquette détermine la taille des caractères et des codes imprimés. Une distance de lecture plus longue impose un format plus haut.

Lisibilité humaine et positionnement en rayonnage

La zone de lecture humaine se situe entre 1 200 et 1 600 mm du sol. Un format plus grand, comme 39 ou 52 mm, facilite la lecture à distance sur les rayonnages en hauteur. Un format 26 mm reste lisible à courte distance seulement.

Lecture de codes-barres à partir de 52 mm

La lecture d'un code-barres sur une étiquette code à barres devient fiable à partir de 52 mm. Cette hauteur associe code-barres, prix et données produit. Les profilés finis de 40 mm sont aussi annoncés scannables, à condition de vérifier la hauteur d'insertion réelle. Les fenêtres en PVC ou PET laissent passer la lecture sans retirer l'insert.

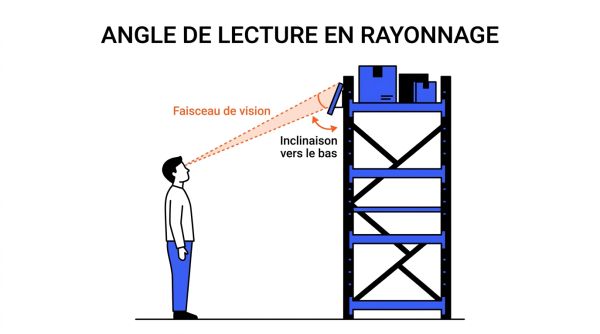

Angle de lecture de 15 degrés

Un angle de lecture d'environ 15 degrés oriente l'affichage vers l'allée. Il améliore la lisibilité sans effort, indépendamment de la hauteur. Certains profilés combinent cet angle avec une hauteur donnée, notamment pour les niveaux hauts.
Angle de lecture en rayonnage

Quels supports et modes de fixation selon la hauteur du porte-étiquette ?

La hauteur d'insertion dimensionne l'étiquette. La hauteur de pose sur le support relève de l'ergonomie de lecture. Les deux notions ne doivent pas être confondues.

Rayonnage, broche, bac et palette selon la hauteur

Les hauteurs 26 et 30 mm conviennent à la broche et au prix de linéaire.
  • Les formats 39 et 52 mm servent au rayonnage enrichi et au stockage mi-lourd.
  • Le 60 mm cible les bacs et bacs-tiroirs.
La hauteur de pose dépend du support, tandis que la hauteur d'insertion dépend de l'étiquette.

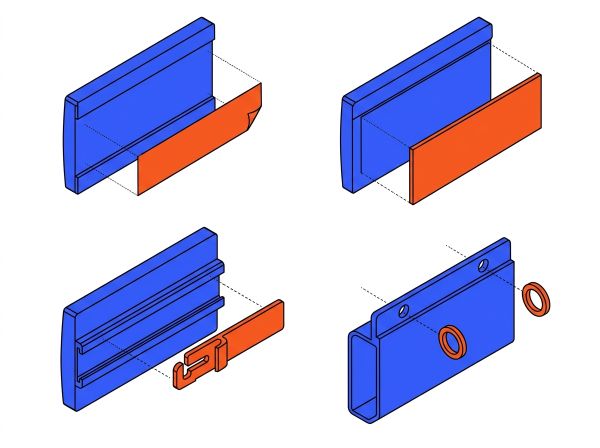

Fixations adhésive, magnétique, à enfiler et à suspendre

La hauteur reste indépendante du mode de fixation, mais tous les modes ne sont pas proposés dans toutes les hauteurs.
Fixations de porte-étiquettes

Environnements froids, humides et poussiéreux

Certains profilés magnétiques tiennent jusqu'à -28 °C. La pose adhésive exige une température de 15 à 25 °C avec une polymérisation de 24 à 48 heures avant mise au froid. Les fenêtres en PVC ou PET protègent l'étiquette de la poussière et de l'humidité.

Comment garantir la tenue de l'étiquette dans le porte-étiquette ?

La hauteur du profilé doit correspondre à la hauteur du papier utilisé. Un format plus grand que nécessaire crée un jeu entre insert et profilé, et favorise la chute.

Règles de correspondance et standardisation des hauteurs

Standardiser une à deux hauteurs dans un point de vente facilite les réassorts et réduit les erreurs de commande. Une hauteur unique simplifie le stock d'étiquettes et limite les chutes. Un format supérieur au besoin n'améliore pas l'affichage.

Matières et tenue de l'étiquette dans la glissière

Le papier de 120 à 160 g/m² tient dans la glissière sans se corner. Les fenêtres en PVC ou PET permettent la lecture du code-barres sans retirer l'insert, à condition que l'étiquette soit calée derrière la fenêtre et que la face reste propre.
  • Grammage 120 à 160 g/m² pour une tenue fiable.
  • Étiquette calée derrière la fenêtre.
  • Face avant propre et sans obstruction.
  • Insert non recouvert par un pelliculage qui gêne l'impression ou la lecture.

FAQ

Quelle hauteur d'étiquette pour un porte-étiquette de 30 mm ?

La hauteur d'étiquette recommandée est de 26 à 29 mm. Elle correspond au retrait du jeu d'insertion de 1 à 4 mm par rapport à la hauteur du profilé.

Quelle différence entre un porte-étiquette de 39 mm et de 40 mm ?

Le 39 mm est une hauteur d'insertion de papier standard. Le 40 mm désigne souvent la hauteur extérieure d'un profilé fini, avec une insertion réelle possible de 37 mm.

Quelle hauteur pour afficher un code-barres lisible ?

La hauteur minimale recommandée est de 52 mm. Elle associe code-barres, prix et données produit. Les profilés finis de 40 mm sont aussi annoncés scannables.

Quel grammage de papier pour une étiquette insérée ?

Le grammage recommandé se situe entre 120 et 160 g/m². En dessous, l'étiquette se corne ; au-dessus, elle ne rentre pas dans la glissière.

Peut-on recouper une réglette porte-étiquette ?

Oui. La recoupe se réalise aux ciseaux robustes ou à la pince coupante. Elle modifie la longueur et non la hauteur.

Comment fixer un porte-étiquette en chambre froide ?

Un modèle magnétique supporte jusqu'à -28 °C. Une fixation adhésive se pose entre 15 et 25 °C avec une polymérisation de 24 à 48 heures avant mise au froid.

Faut-il standardiser les hauteurs de porte-étiquettes ?

Oui. Standardiser une à deux hauteurs réduit les erreurs de commande et les problèmes de tenue de l'insert. Une gamme unique simplifie les réassorts d'étiquettes.
