Temps de lecture estimé : 11min
đź’ˇ L'essentiel Ă retenir :
- La mise en service d'une batterie industrielle se valide après contrôles sécurité, conformité électrique, essais fonctionnels et constitution d'un dossier de preuves opposables signé par toutes les parties.
- Un plan de consignation/LOTO formalisé et testé avant toute mise sous tension réduit le risque électrique et thermique lors des essais à vide comme sous charge.
- Les paramètres BMS constituent le point de contrôle le plus sensible : seuils de tension, température et courant doivent correspondre exactement à la chimie de la batterie et aux tolérances contractuelles.
- Les essais de performance (capacité utilisable, rendement aller-retour, ramp-rate) se réalisent dans des conditions contrôlées et représentatives du profil contractuel, sans quoi leurs résultats ne sont pas recevables.
- Les logs BMS/EMS horodatés, les rapports d'essais signés, les schémas as-built et les matrices cause-effet constituent les preuves opposables à conserver pour la garantie et la gestion des litiges.
- Tout écart constaté lors des vérifications s'inscrit dans une punch list datée avec responsable désigné et re-test obligatoire avant signature du procès-verbal d'acceptation.
La réception d'une batterie industrielle stationnaire engage la responsabilité de l'exploitant, de l'intégrateur et du fournisseur. Un commissioning mal cadré expose à des incidents thermiques, à des litiges contractuels et à des performances dégradées dès les premières semaines d'exploitation. La mise en service d'une batterie industrielle se structure en trois temps : la vérification des prérequis site, les essais à vide, puis les essais sous charge avec intégration au réseau ou au process. Chaque étape produit des preuves documentaires qui servent de référence tout au long de la durée de vie du système. Les exigences exactes varient selon le pays, la chimie de la batterie (Li-ion LFP, NMC ou plomb), les contrats d'achat et le dossier de conformité applicable au site. Les 8 vérifications présentées ici s'appuient sur les bonnes pratiques industrie reconnues dans le secteur du stockage stationnaire d'énergie (BESS) et constituent un socle applicable quel que soit le type d'installation.
Obtenez des devis pour des batteries industrielles
Quels sont les prérequis avant la mise en service d'une batterie industrielle ?
Périmètre, rôles et livrables de la mise en service
Le commissioning d'une batterie industrielle implique plusieurs parties aux responsabilités distinctes : l'exploitant ou le responsable énergie valide les critères d'acceptation, l'intégrateur pilote les essais, le fournisseur assure la conformité de son équipement, et le référent HSE supervise la sécurité des opérations. Ce RACI doit être formalisé avant le démarrage des travaux.
Les livrables attendus en sortie de commissioning comprennent au minimum :
- le procès-verbal de réception signé
- la punch list soldée
- les rapports d'essais FAT (Factory Acceptance Test) et SAT (Site Acceptance Test)
- l'ensemble du dossier documentaire fournisseur

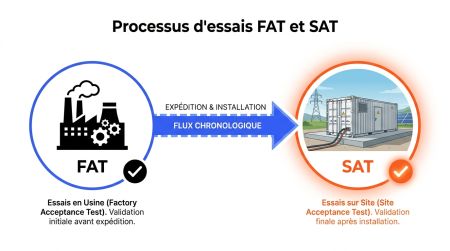

Plan d'essais FAT/SAT et gestion de la punch list
Le plan d'essais distingue deux phases. Le FAT se déroule en usine et valide la conformité de l'équipement avant expédition. Le SAT, réalisé sur site, valide l'intégration, les raccordements, les paramètres et les performances dans les conditions réelles d'exploitation. Chaque test est documenté avec la date, l'intervenant, la valeur mesurée et le critère d'acceptation associé.
La punch list recense tous les écarts constatés pendant les essais. Chaque item reçoit un numéro, un responsable désigné, un délai de correction et un statut de re-test. Aucun point de la punch list classé comme bloquant ne permet de signer l'acceptation finale. Les règles d'arrêt des essais (go/no-go) sont définies avant le démarrage : un défaut isolement non résolu, une alarme thermique active ou une communication EMS/SCADA perdue déclenchent automatiquement l'arrêt du test en cours.
Vous ĂŞtes fournisseur de batterie industrielle ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Quelles sont les 8 vérifications avant la mise en service d'une batterie industrielle ?
1. Sécurité du chantier et consignation électrique (LOTO)
La première vérification porte sur la maîtrise du risque électrique avant toute intervention. Une batterie industrielle peut maintenir une tension DC élevée même hors connexion réseau, ce qui rend le respect des procédures de consignation non négociable.
La vérification comprend le contrôle des permis de travail, la mise en place et la signature du plan LOTO (Lock Out / Tag Out) par chaque intervenant, la vérification des habilitations électriques en cours de validité, la délimitation des zones de travail et le test d'absence de tension sur tous les jeux de barres et bornes accessibles. Les équipements de protection individuelle adaptés aux risques électriques et thermiques doivent être disponibles et portés sur site.
Les critères d'acceptation sont :
- LOTO signé par tous les intervenants
- habilitations Ă©lectriques valides selon le niveau de tension applicable
- plan d'urgence affiché et connu de l'équipe
- procédure d'évacuation testée
Les preuves à collecter sont : registre de consignation daté et signé, PV de sécurité pré-démarrage, liste des participants au briefing HSE, photos des cadenas et étiquettes LOTO en place.
2. Conformité de l'installation et contrôles as-built
Cette vérification compare l'installation réalisée aux schémas contractuels et valide la qualité des raccordements électriques, du repérage et de la mise à la terre. L'inspection physique porte sur la continuité des conducteurs de protection PE, les couples de serrage des connexions selon les préconisations fabricant, le repérage des câbles et bornes, la cohérence entre les schémas as-built et le câblage réel, et la réalisation des liaisons équipotentielles. La mesure de résistance de terre et de continuité des liaisons équipotentielles complète l'inspection visuelle.
Critères d'acceptation :
- schémas as-built conformes à l'installation
- résistance de mise à la terre dans les valeurs prescrites par le référentiel applicable
- couples de serrage conformes aux préconisations du fabricant
- repérage complet et lisible
3. Contrôle de l'enveloppe, de la ventilation et de la signalétique
L'enveloppe de la batterie et de ses armoires de puissance protège les composants internes des projections, des poussières et des intrusions. Une protection insuffisante compromet la durée de vie du système et la sécurité des intervenants.
La vérification contrôle l'indice de protection IP de l'armoire par rapport aux conditions d'environnement du site, l'état des joints et des presse-étoupes, le bon fonctionnement des systèmes de ventilation ou de climatisation intégrés, la sécurisation des accès aux compartiments haute tension, et la présence et la lisibilité de l'ensemble de la signalétique réglementaire (tension dangereuse, risque incendie, consignes d'urgence).
Critères d'acceptation :
- IP conforme aux conditions site
- accès haute tension verrouillés
- ventilation fonctionnelle et débit conforme aux spécifications fabricant
- signalétique complète

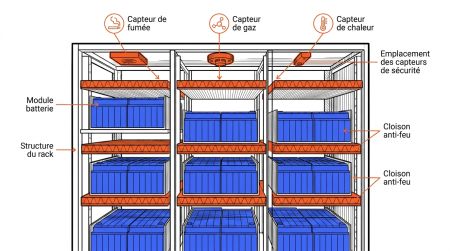

4. Protection incendie et prévention du thermal runaway
Le risque d'emballement thermique (thermal runaway) est le scénario le plus grave associé aux batteries Li-ion. La vérification des systèmes de protection incendie et thermique est l'une des deux vérifications bloquantes absolues du commissioning.
Les tests portent sur le déclenchement des détecteurs de fumée, de gaz (CO, CO₂, HF selon chimie) et de chaleur intégrés au compartiment batterie, sur les scénarios d'alarme et d'arrêt d'urgence (arrêt de la charge, isolation du système, déclenchement des ventilations de sécurité), et sur la vérification du compartimentage coupe-feu entre modules ou racks.
La matrice cause-effet est testée point par point : chaque alarme doit déclencher l'action correspondante dans le délai spécifié.
Critères d'acceptation :
- tous les détecteurs déclenchent dans les seuils définis,
- les arrĂŞts d'urgence coupent la charge,
- et l'alimentation auxiliaire conformément au plan de sécurité site, le compartimentage est intègre.
Preuves : PV d'essais incendie signé par le responsable HSE et l'intégrateur, matrice cause-effet renseignée avec résultats, photos des détecteurs et des coupures d'urgence.

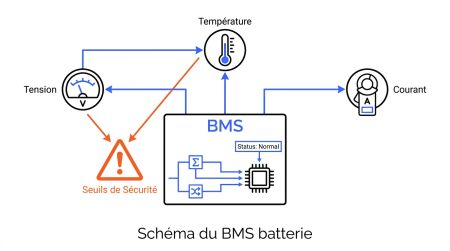

5. Paramétrage du BMS et configuration de la batterie
Le BMS (Battery Management System) pilote la sécurité et les performances de la batterie en temps réel. Un paramétrage incohérent avec la chimie ou le profil d'usage expose à des coupures prématurées, à une dégradation accélérée et à des incidents.
La vérification porte sur :
- la cohérence entre les seuils de tension par cellule ou module (surtension, sous-tension)
- les seuils de température (charge, décharge, alarme, arrêt)
- les limites de courant de charge et de décharge
- les algorithmes d'Ă©quilibrage actif ou passif
- les paramètres de calcul du SOC (State of Charge) et du SOH (State of Health)
Ces paramètres doivent correspondre exactement aux datasheets fabricant et aux profils d'usage contractuels. La version du firmware est relevée et archivée.
Critères d'acceptation :
- paramètres verrouillés par mot de passe et cohérents avec les spécifications fabricant
- profils de charge/décharge adaptés à la chimie
- aucune alarme active au repos
Preuves : export de la configuration BMS daté, logs de démarrage sans alarmes, rapport de version firmware, captures d'écran des seuils programmés.
6. Contrôle de la chaîne de puissance et des protections électriques
La chaîne de puissance DC, l'onduleur ou le convertisseur de puissance (PCS), les disjoncteurs, les fusibles et les dispositifs de surveillance d'isolement forment le réseau de sécurité électrique du système. Un réglage incorrect ou un défaut d'isolement non détecté crée un risque d'arc électrique ou d'incendie.
Les essais vérifient la mesure d'isolement DC entre les pôles et la terre (valeur minimale selon le référentiel applicable), la polarité et la continuité des circuits DC, les interverrouillages entre disjoncteurs et contacteurs, les réglages de protection du PCS (surtension, sous-tension, surintensité, fréquence si couplage réseau), et la sélectivité de la protection pour s'assurer qu'un défaut en aval ne déclenche pas inutilement l'ensemble du système.
Critères d'acceptation :
- résistance d'isolement DC conforme au seuil minimal prescrit (généralement plusieurs MΩ à la tension nominale)
- sélectivité validée
- aucun interverrouillage en défaut
Preuves : PV de mesures d'isolement daté, rapport de réglages des protections, schéma de sélectivité validé, rapport de mise en service du PCS.
7. Intégration EMS/SCADA et contrôle des communications
La batterie industrielle ne fonctionne pas de manière isolée. Elle échange des données en temps réel avec le système de gestion d'énergie (EMS) ou le SCADA de site. Une intégration défaillante empêche le pilotage, génère des erreurs de comptage et peut produire des commandes non maîtrisées.
La vérification contrôle le mapping complet des points de données (télémesures de puissance, tension, courant, SOC, SOH, température, états des protections), les tests d'entrées/sorties (I/O) sur les commandes de charge et de décharge, la réception et l'horodatage correct des alarmes, la synchronisation de l'horloge du système avec une référence temps vérifiée, et les contrôles de cybersécurité minimaux : changement des mots de passe par défaut, désactivation des ports et services non utilisés, traçabilité des accès.
Critères d'acceptation :
- toutes les télémesures affichent des valeurs cohérentes avec les mesures terrain
- les commandes distantes produisent les actions attendues dans les délais spécifiés
- l'horodatage est synchronisé
Preuves : tableau de mapping points complété et signé, rapport de tests I/O, captures d'écran des alarmes reçues en supervision, rapport de configuration réseau et cybersécurité de base.

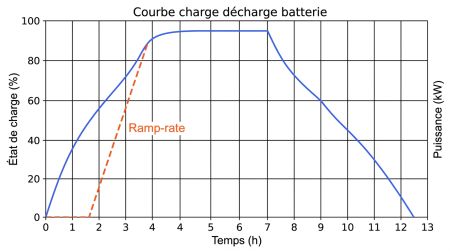

8. Essais de performance et validation de la batterie
Les essais de performance constituent la vérification finale et le critère de signature du PV SAT. Ils valident que la batterie délivre les performances contractuelles dans des conditions réelles et contrôlées.
Les essais comprennent :
- un cycle complet de charge et de décharge selon le profil contractuel pour mesurer la capacité utilisable réelle (en kWh ou Ah),
- le calcul du rendement aller-retour,
- la mesure du ramp-rate (vitesse de montée et de descente en puissance, exprimée en MW/min ou %/s selon contrat),
- et le suivi de la disponibilité du système sur la durée de la campagne d'essais.
Ces tests se réalisent à une température ambiante connue et dans un état de charge initial défini, pour assurer la reproductibilité des résultats. Toute alarme critique survenant pendant les essais de performance déclenche un arrêt du test, une inscription en punch list et un re-test après correction.
Critères d'acceptation :
- capacité mesurée dans la tolérance contractuelle (généralement ±2 à 5 % selon contrat)
- rendement aller-retour conforme Ă la valeur garantie
- ramp-rate atteint sans dépassement de seuils thermiques ou de protection
Preuves : rapport SAT signé par les deux parties, courbes de charge/décharge horodatées, logs énergie exportés depuis le BMS et l'EMS, bilan des alarmes pendant les essais.
Quelles normes encadrent la mise en service d'une batterie industrielle ?
Les référentiels applicables à la mise en service d'une batterie industrielle varient selon le pays d'installation, la chimie de l'accumulateur et le contexte réglementaire du site. Aucun numéro de norme ne doit être appliqué sans vérification préalable de sa version en vigueur et de son périmètre exact. Les familles de normes à considérer couvrent plusieurs domaines.
- Les normes de la série IEC/EN relatives à la sécurité des systèmes de stockage d'énergie électrochimique encadrent les exigences de conception, de protection et d'essais.
- Les normes IEC relatives aux essais de performance des accumulateurs (capacité, cycle de vie, rendement) fournissent les protocoles de référence pour les essais SAT.
- En Amérique du Nord, les référentiels UL et NFPA (notamment pour la protection incendie des systèmes de stockage d'énergie) s'appliquent selon les exigences locales et les assureurs.
- Les exigences HSE du site s'ajoutent systématiquement aux normes produit : procédures de consignation/LOTO propres à l'exploitant, exigences de formation et d'habilitation électrique, plans de prévention et permis de travail.
- La documentation du fabricant de batterie (notices O&M, fiches techniques, procédures de mise en service) fait partie du référentiel contractuel et complète les normes génériques.
- Les exigences du gestionnaire de réseau ou du process industriel raccordé peuvent imposer des essais supplémentaires (réponse fréquence, puissance réactive, priorité de charge).
Quels sont les pièges à éviter lors de la mise en service d'une batterie industrielle ?
Plusieurs erreurs récurrentes compromettent la validité de l'acceptation ou créent des risques post-commissioning.
- Signer le PV d'acceptation sans avoir exporté et archivé les logs BMS/EMS couvrant la période des essais prive l'exploitant de ses preuves en cas de litige sur la performance ou la disponibilité garantie.
- Passer en revue les réglages de protections électriques sans vérifier la sélectivité entre niveaux de protection revient à valider un réglage qui peut déclencher inutilement l'ensemble du système sur un défaut localisé.
- Clôturer une punch list sans dater les corrections ni planifier de re-tests transforme une liste de réserves en document sans valeur opposable.
- Réaliser les essais de performance hors des conditions contractuelles (température ambiante hors plage, état de charge initial non défini, profil de puissance non représentatif) produit des résultats non recevables pour valider les garanties.
- Démarrer les essais sous charge sans avoir testé les scénarios d'arrêt d'urgence et les règles de déclenchement de sécurité expose les intervenants et l'équipement à un risque non maîtrisé.
FAQ
Quelles preuves rendent l'acceptation juridiquement opposable ?
Le PV d'acceptation signé par les deux parties constitue le document principal. Il s'appuie sur les rapports d'essais SAT, les logs BMS/EMS horodatés en format non modifiable, les schémas as-built annotés, les rapports de mesures (isolement, terre) et la matrice cause-effet renseignée. L'ensemble de ces documents forme un dossier qui permet de démontrer, en cas de litige, que les essais ont bien été réalisés dans les conditions convenues et que les critères d'acceptation étaient remplis à la date de signature.
Quels essais réaliser avant la première mise sous charge ?
Avant toute mise sous charge, les essais à vide comprennent la vérification des mesures d'isolement DC, des interverrouillages et des commandes de disjoncteurs/contacteurs sans circulation de courant de puissance, le test des détecteurs incendie et des arrêts d'urgence, et la vérification des communications EMS/SCADA avec envoi de commandes de test à puissance nulle. Ces essais permettent de détecter les défauts de câblage, de paramétrage et d'intégration avant d'exposer le matériel et les intervenants à la pleine puissance du système.
Comment fixer des critères d'acceptation si le contrat est peu précis ?
Les critères d'acceptation se déduisent de plusieurs sources en l'absence de valeurs contractuelles explicites : les datasheets fabricant fournissent les valeurs nominales et les tolérances de performance, les normes IEC de référence définissent les protocoles d'essais et les seuils de conformité, et les conditions opérationnelles du site (température, profil de puissance, durée de cycle) encadrent les conditions dans lesquelles les essais sont valides. Il appartient aux deux parties de formaliser ces critères par un avenant ou un document de protocole d'essais avant le démarrage du SAT.
Quels réglages BMS sont les plus sensibles à auditer lors du commissioning ?
Les seuils de protection en tension cellule (surtension et sous-tension) constituent les réglages les plus sensibles, car une valeur trop permissive accélère la dégradation irréversible des cellules. Les seuils de température d'arrêt (en charge et en décharge) sont le deuxième point critique : un seuil trop élevé retarde l'arrêt de protection face à un emballement thermique. Les limites de courant maximal de charge et de décharge ainsi que les paramètres d'équilibrage complètent l'audit. Ces réglages doivent être verrouillés par mot de passe après validation pour empêcher toute modification non tracée.
Que faire si des alarmes apparaissent pendant les essais SAT ?
Toute alarme critique (défaut isolement, dépassement de température, perte de communication) déclenche l'arrêt immédiat du test en cours. L'alarme est inscrite dans la punch list avec la date, l'heure, le code alarme, la valeur mesurée et le contexte d'apparition. Le fournisseur analyse la cause et propose une action corrective. Un re-test complet de la phase concernée est obligatoire après correction, dans les mêmes conditions initiales. Aucune alarme critique non résolue ne permet de signer le PV d'acceptation.
