Mise en service débitmètre ultrason

1 - Contrôle du principe de mesure et du domaine d’application
2 - Contrôle de l’installation mécanique et de l’emplacement
3 - Contrôle des données process et de l’état du fluide
4 - Contrôle de la configuration des capteurs et transducteurs
5 - Contrôle du paramétrage instrument et des données tuyauterie
6 - Contrôle de la qualité de signal et des diagnostics
7 - Contrôle électrique et communication
8 - Validation métrologique sur site
9 - Test fonctionnel avant signature du PV SAT

💡 À retenir :

La mise en service d'un débitmètre à ultrasons exige 9 contrôles structurés avant signature du PV de réception (SAT), couvrant le choix technologique, l'installation mécanique, le paramétrage et la validation métrologique sur site.
Le transit-time s'applique aux liquides propres, homogènes et peu chargés en gaz ; le Doppler convient aux fluides chargés en particules ou bulles, mais ne tolère pas les liquides propres sans réflecteurs.
Un débitmètre clamp-on impose une préparation rigoureuse de la surface (dégraissage, gel couplant, vérification de l'absence de revêtement épais ou composite), là où un spool-piece est fourni pré-étalonné avec une géométrie connue.
La qualité du signal (SNR, corrélation, gain) est l'indicateur de fiabilité le plus direct sur site : tout indicateur hors de la plage recommandée par le fabricant invalide la mesure avant tout test métrologique.
La validation métrologique sur site repose sur une comparaison avec un étalon portable, un compteur volumétrique temporaire ou une méthode masse/temps ; l'écart acceptable est défini par le contrat et/ou le fabricant, jamais inventé sur le moment.
Chaque contrôle doit produire un livrable archivé (photo, capture d'écran, PV horodaté, export de paramètres) pour rendre le PV SAT défendable en cas de contestation.

La mise en service d’un débitmètre à ultrason sur site ne se limite pas à vérifier que l’appareil affiche une valeur. Elle valide la conformité de l’installation, la fiabilité de la mesure de débit et les conditions d’exploitation pour toute la durée de vie de l’équipement. Une non-conformité détectée après la signature du PV de réception peut entraîner des coûts importants : dépose, reconfiguration, arrêt de production ou litige contractuel. Avant d’accepter l’installation, plusieurs points doivent donc être contrôlés avec méthode. Cet article détaille les 9 vérifications à réaliser avant réception, avec les critères d’acceptation, les pièges fréquents sur le terrain et les documents à archiver pour sécuriser la mise en service.

Devis pour un débitmètre à ultrason

1 - Contrôle du principe de mesure et du domaine d’application

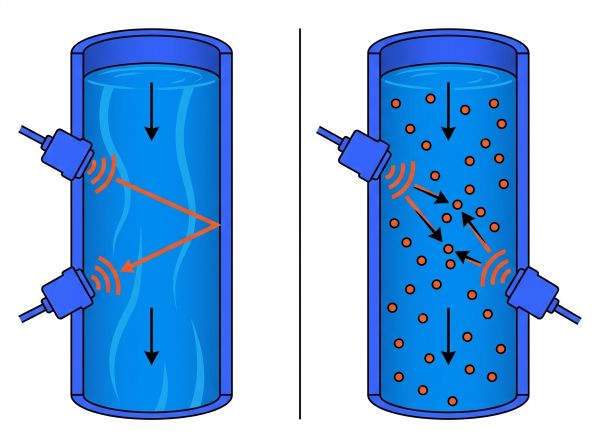

Le premier contrôle consiste à vérifier que le principe de mesure correspond bien au fluide réel et aux conditions process. Le temps de transit convient aux liquides propres, homogènes et peu chargés, tandis que le Doppler nécessite la présence de particules ou de bulles pour réfléchir le signal. Une erreur de choix produit un biais difficile à corriger par simple paramétrage. Avant réception, il faut comparer la fiche process avec les spécifications fabricant :

type de fluide et niveau de charge en solides ou en gaz ;
viscosité, température et pression réelles ;
DN, vitesse d’écoulement et régime hydraulique ;
principe retenu : temps de transit, Doppler, mono-trajet ou multi-trajets.

Le livrable à archiver est une fiche de données process validée, accompagnée du comparatif entre conditions réelles et spécifications fabricant.

Voir nos débitmètres à ultrasons

Vous êtes fournisseur de débitmètre à ultrason ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

2 - Contrôle de l’installation mécanique et de l’emplacement

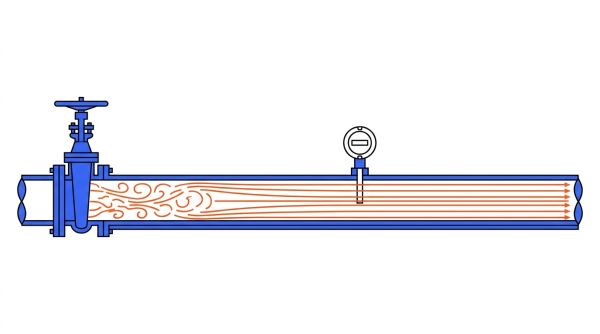

L’emplacement du débitmètre influence directement la fiabilité de la mesure. Un coude, une pompe, une vanne partiellement fermée ou une réduction trop proche peut déformer le profil d’écoulement et créer un biais non détecté par l’instrument. Le contrôle consiste à mesurer les longueurs droites réelles en amont et en aval, puis à les comparer aux exigences du fabricant. Il faut aussi vérifier l’accessibilité, le sens d’écoulement, l’absence de vibrations et la garantie d’une conduite pleine au point de mesure. Le livrable attendu comprend des photos du point de pose, un croquis coté avec les distances réelles et un comparatif signé avec les recommandations fabricant.

3 - Contrôle des données process et de l’état du fluide

La température, la pression, la viscosité et la présence de gaz ou de particules influencent la vitesse du son dans le fluide et la qualité du signal. Pendant le SAT, les valeurs réelles doivent être relevées sur des instruments de référence, et non seulement sur l’afficheur du débitmètre. Il faut vérifier :

la température et la pression en conditions de test ;
l’absence de cavitation, de bulles ou de phases non miscibles ;
la stabilité du fluide pendant la mesure ;
la cohérence avec les valeurs de conception.

Le livrable doit inclure un relevé horodaté des conditions process, une note sur l’état du fluide et un comparatif avec les valeurs de design.

4 - Contrôle de la configuration des capteurs et transducteurs

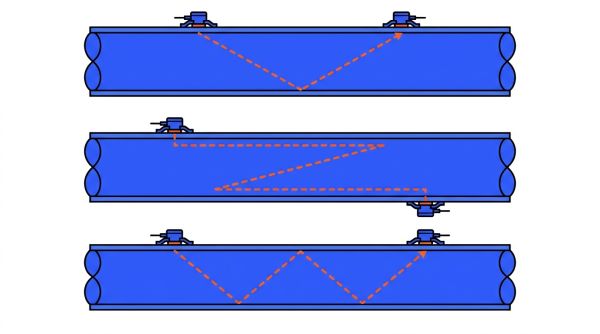

Une mauvaise pose des transducteurs peut rendre la mesure fausse, instable ou impossible. Sur un clamp-on, l’espacement doit être calculé avec les données exactes de tuyauterie : DN, matériau, épaisseur et éventuel revêtement intérieur. La surface doit être propre, le couplant correctement appliqué et le montage V, Z ou W conforme aux préconisations du fabricant. Sur un inline, il faut vérifier le sens amont/aval, les joints, le serrage des brides et l’absence de contrainte mécanique sur le corps de mesure. Le livrable comprend des photos de la pose, le type de montage retenu et la mesure de l’espacement comparée au calcul fabricant.

5 - Contrôle du paramétrage instrument et des données tuyauterie

Le paramétrage conditionne directement la justesse de la mesure. Une erreur sur le DN intérieur, l’épaisseur de paroi, le matériau ou le revêtement peut générer un biais permanent sans alarme visible. Avant réception, il faut recouper les données saisies dans l’instrument avec les plans as-built et les mesures terrain. Les points à vérifier sont notamment :

DN intérieur réel et épaisseur de paroi ;
matériau de tuyauterie et revêtement intérieur ;
unités de débit et sens positif d’écoulement ;
plage 4–20 mA, filtres et temps de réponse ;
cohérence entre l’afficheur local et les besoins du procédé.

Le livrable attendu est un export complet des paramètres ou des captures d’écran horodatées, avec les mesures terrain associées.

6 - Contrôle de la qualité de signal et des diagnostics

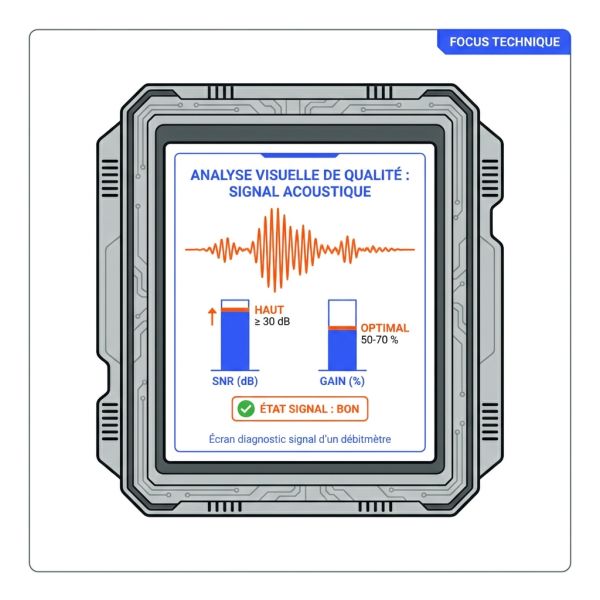

Un débitmètre peut afficher une valeur sans que le signal soit réellement fiable. Les diagnostics internes permettent de vérifier la qualité acoustique de la mesure. Il faut relever le SNR, le gain, la corrélation, la force du signal et les temps de transit amont/aval. Un gain trop élevé, une corrélation instable ou un signal limite indiquent souvent un mauvais couplage, une conduite défavorable ou un montage à reprendre. Les indicateurs doivent rester stables pendant plusieurs minutes et se situer dans les plages recommandées par le fabricant. Le livrable comprend les captures des pages diagnostics, le relevé des indicateurs et le montage définitivement retenu.

7 - Contrôle électrique et communication

Le contrôle électrique vise à vérifier que la valeur mesurée est bien transmise au DCS, à l’automate ou à la supervision. Une erreur de câblage, de blindage ou d’échelle 4–20 mA peut produire une lecture fausse sans alarme claire. Il faut contrôler l’alimentation, la terre, le blindage, puis réaliser un test de boucle en forçant les valeurs 4 mA et 20 mA depuis le transmetteur. Pour les communications numériques, il faut vérifier l’adresse, le mapping des variables et la cohérence entre l’afficheur local et le système de supervision. Le livrable est un PV de test de boucle signé, accompagné des captures DCS et des paramètres de communication.

8 - Validation métrologique sur site

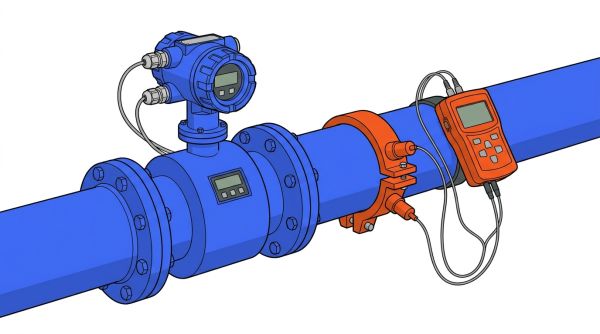

La validation métrologique confirme que la valeur affichée correspond bien à une référence acceptable. Elle peut être réalisée par comparaison avec un débitmètre portable étalonné, un compteur étalon temporaire ou une méthode masse/temps selon les contraintes du site. Le test doit être réalisé dans des conditions stables, avec au moins trois mesures répétées. Il faut aussi vérifier le zéro en conduite pleine, sans débit résiduel. Le livrable doit inclure les données brutes, les écarts calculés, les conditions process, l’incertitude de la méthode et les signatures des parties.

9 - Test fonctionnel avant signature du PV SAT

Le dernier contrôle consiste à vérifier le comportement du débitmètre en conditions dégradées ou transitoires. Un appareil stable à débit nominal peut générer des alarmes, perdre son signal ou dériver lors d’un redémarrage ou d’une variation de débit. Avant signature du PV SAT, il faut tester :

la réaction à une coupure temporaire de signal ;
la cohérence de l’automate en cas d’alarme ;
la réponse lors d’une variation progressive de débit ;
la conservation des paramètres après coupure d’alimentation ;
le verrouillage des accès et la pose éventuelle des scellés.

Le livrable final comprend le rapport de test fonctionnel, les scénarios testés, les logs d’alarmes, la sauvegarde de configuration et les photos des scellés.
