Installation d'une station météo : qui coordonne mât, énergie, réseau et supervision ?

💡 L'essentiel à retenir :

• L'installation d'une station météo connectée mobilise quatre lots interdépendants : mât/support, alimentation, réseau/cybersécurité et supervision/data, dont chaque interface non cadrée génère des données faussées ou une indisponibilité terrain.
• Le mât se pose à 2 m minimum au-dessus de la surface (1,5 m toléré selon contexte normalisé), orienté plein Nord pour la girouette, et à une distance d'au moins 4 fois la hauteur de l'obstacle le plus proche pour éviter les biais de vent, température et humidité.
• Le pluviomètre à augets basculants exige une verticalité stricte et une stabilité mécanique absolue : toute vibration du mât provoque de faux basculements et génère des précipitations fantômes dans la plateforme.
• Le lien réseau se choisit selon la couverture terrain : 4G/5G pour les débits importants, LoRaWAN ou NB-IoT pour les sites isolés à faible énergie, et chaque configuration nécessite une SIM, un APN dédié, un VPN et un pare-feu avant toute connexion à la plateforme.
• Les tests bout en bout capteur → datalogger → réseau → plateforme → alerting constituent le seul critère de GO validé à la recette ; sans test complet de la chaîne, l'exploitation démarre avec des zones d'ombre non détectées.
• L'intégrateur unique (EPC) reste le modèle le plus fiable pour éviter les conflits d'interfaces ; le modèle AMOA client + sous-traitants spécialisés exige une matrice RACI formalisée dès le site survey.

Sur un projet de déploiement de station météorologique connectée, la fiabilité des mesures dépend autant de la qualité des capteurs que de la coordination entre le mât, l’alimentation, le réseau et la supervision. Une mauvaise implantation peut fausser les relevés, une alimentation sous-dimensionnée provoquer des interruptions de mesure et une transmission mal testée générer des pertes de données difficiles à détecter. La réussite de l’installation repose donc sur une coordination claire des intervenants, depuis le positionnement des **capteurs météorologiques** jusqu’à la remontée des données dans le système de supervision. Il faut définir les responsabilités, les interfaces techniques, les étapes de contrôle et les essais de mise en service afin d’assurer la continuité des mesures et la fiabilité des alertes sur un site industriel, agricole, énergétique ou public.

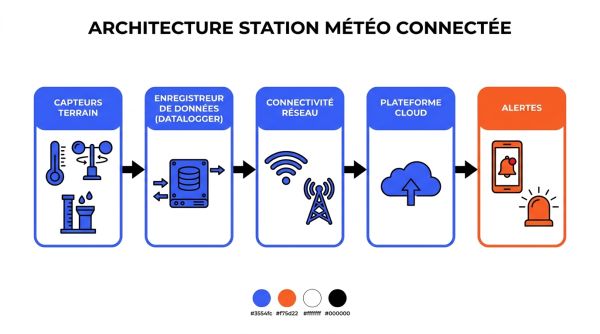

Avant de répartir les responsabilités, tous les acteurs du projet doivent s'aligner sur la même représentation de la chaîne fonctionnelle. De bout en bout, elle suit ce pipeline :

• Les capteurs terrain mesurent température, humidité, vent, précipitations, pression, rayonnement selon le besoin.
• Le datalogger agrège les mesures à la fréquence paramétrée (10, 15 ou 30 min selon cas d'usage), les horodate et les stocke localement en cas de coupure réseau.
• Le lien de connectivité (4G/5G, LoRaWAN, NB-IoT, GPRS/GSM data ou ADSL selon couverture) transporte les données vers la plateforme.
• La plateforme / API centralise, visualise, expose les données via Modbus ou API REST/JSON, et déclenche les alertes.
• L'alerting notifie par email ou SMS les responsables exploitation en cas de dépassement de seuil ou de perte de signal.

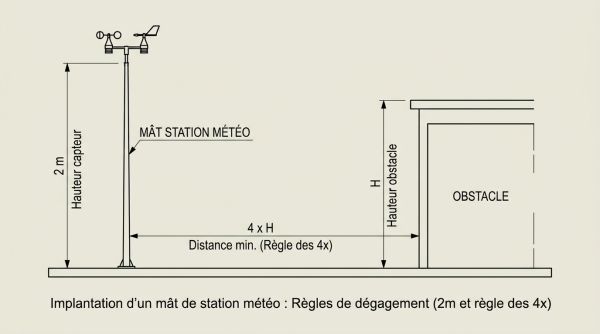

L'implantation conditionne la qualité des données pour toute la durée de vie de la station. Les règles suivantes sont non négociables.Hauteur et dégagement : Le bas de l'abri T°/HR se positionne entre 1,5 m (selon contexte normalisé OMM) et 2 m au-dessus de la surface. Sur un toit, le mât atteint 2 m au-dessus du niveau de toiture. La distance horizontale aux obstacles respecte la règle des 4 fois la hauteur : un bâtiment de 10 m impose d'implanter la station à au moins 40 m. À moins de cette distance, le flux d'air est perturbé et la température peut afficher jusqu'à +1 °C par rapport à la réalité.

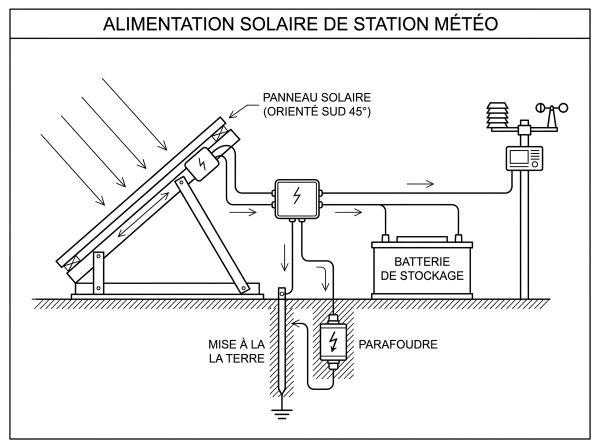

L'orientation du panneau solaire vers le Sud à 45° maximise la collecte en Europe. Tout ombrage partiel sur la journée réduit drastiquement la charge et peut provoquer l'arrêt de la station en période hivernale à faible ensoleillement.La mise à la terre et la tige de décharge foudre ne sont pas optionnelles : une station placée en point haut constitue un paratonnerre involontaire. L'électricien livre le schéma unifilaire, le test de continuité de terre et le certificat de résistance de prise de terre. La tension de fonctionnement usuelle est en DC 12–24 V ; les tests d'autonomie en conditions de charge maximale et de batterie à 20 % valident le dimensionnement avant recette.

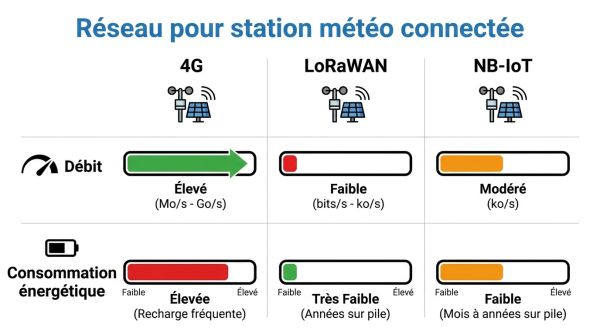

Avant toute commande de SIM, il faut valider la couverture radio sur site en conditions réelles (test de niveau de signal à hauteur d'antenne réelle, pas au sol). L'APN dédié, le VPN, les règles de pare-feu et l'adressage IP fixe ou DNS dynamique constituent le minimum cybersécurité pour une station connectée exposée sur réseau cellulaire.Les protocoles côté plateforme (Modbus TCP, API REST avec authentification par clé, MQTT avec TLS) doivent être documentés avant l'intégration. Les tests de recette réseau mesurent le débit effectif, la latence et le taux de perte de paquets sur une période de 24 h minimale, incluant des coupures simulées pour valider la reprise automatique de connexion et le stockage local du datalogger.

La fréquence d'échantillonnage se calibre au besoin métier : 10 min pour l'énergie/PV et la viabilité hivernale, 15 à 30 min pour l'agriculture. Chaque capteur doit disposer d'une unité validée, d'un horodatage UTC cohérent et d'une procédure de calibration documentée. La gouvernance data précise qui accède à quoi, pendant combien de temps les données sont conservées (souvent 2 à 5 ans selon réglementation métier), qui reçoit les alertes, et comment les données sont exportées vers les systèmes tiers (ERP, SCADA, outils agri). Un runbook d'exploitation documente pour chaque type d'alerte (perte capteur, perte réseau, seuil dépassé) le responsable, le délai de réponse attendu et l'action à mener.

Trois modèles existent, avec des profils de risque distincts.

• Site survey : Visite terrain avec mesure de couverture radio, relevé GPS, identification des obstacles, évaluation de la surface (biais potentiels), vérification de la faisabilité solaire et de l'accessibilité. Livrable : rapport de site avec photos.
• Design et plan d'implantation : Fixation de la hauteur de mât, choix du lien réseau, dimensionnement énergétique, choix des protocoles. Livrable : dossier technique v1.
• Étude foudre et énergie : Calcul d'autonomie, choix protection, schéma unifilaire. Livrable : note de calcul.
• Plan réseau : Choix SIM/APN, règles firewall, adressage, protocoles API. Livrable : dossier réseau approuvé par DSI/OT.
• FAT (Factory Acceptance Test) : Tests fonctionnels en atelier, vérification de chaque capteur, protocoles, unités, alertes simulées. Livrable : rapport FAT signé.
• Pose terrain et mise en service : Implantation physique, câblage, mise à la terre, orientation Nord, verticalité, connexion réseau. Livrable : dossier d'installation (photos, GPS, paramètres).
• SAT (Site Acceptance Test) : Tests bout en bout capteur → datalogger → réseau → plateforme → alerting. Vérification de chaque unité, fréquence, horodatage. Livrable : PV de recette signé.
• Recette data : Analyse de 72 h de données réelles, vérification de complétude, cohérence et absence de trous. GO/NO GO sur la qualité.
• Transfert en exploitation : Remise du runbook, formation des équipes, définition des contrats de maintenance. Livrable : dossier d'exploitation.
• Maintenance préventive : Nettoyage semestriel du pluviomètre, vérification des fixations et des roulements, contrôle de la tension batterie/solaire, mise à jour firmware, audit de qualité des données.

• Station posée sur surface chaude : Béton sombre ou toit en membrane noire sans mât de 2 m. Résultat : biais de température de +2 à +5 °C en été. Action : allonger le mât ou changer l'emplacement.
• Trop près d'arbres ou bâtiments : Distance inférieure à 4 fois la hauteur de l'obstacle. Résultat : turbulences sur l'anémomètre, sous-estimation du vent jusqu'à 30–50 %, humidité biaisée. Action : respecter la règle des 4× ou documenter le microclimat mesuré.
• Mât instable ou non vertical : Vibrations sur le pluviomètre à augets. Résultat : précipitations fictives dans la plateforme. Action : vérifier fondations, haubans et verticalité au niveau à bulle.
• Ombrage du panneau solaire : Arbre ou structure partiellement devant le panneau. Résultat : décharge profonde de batterie, coupures répétées en hiver. Action : valider l'ensoleillement sur une journée complète lors du site survey.
• Absence de mise à la terre : Station exposée à la foudre sans protection. Résultat : destruction de l'électronique, coupure prolongée. Action : mise à la terre et parafoudre systématiques en installation extérieure.
• Pas de test bout en bout avant exploitation : Démarrage avec des capteurs mal configurés ou des alertes sans destinataire. Action : SAT obligatoire avec PV signé.
• Confusion météo générale et microclimat : Station en zone abritée utilisée pour des décisions d'exploitation à l'échelle du site. Action : documenter les limitations de représentativité dans les métadonnées et le runbook.

Avant la pose (visite site) : couverture radio testée au niveau réel de l'antenne, obstacles recensés et distances calculées (règle 4×), surface qualifiée (pas de chaleur parasite), ensoleillement validé sur journée complète, accès sécurisé et pérenne confirmé, point de terre possible identifié.
