Temps de lecture estimé : 11min
💡 L'essentiel à retenir :
- Le feu de chantier tricolore temporaire (type KR11) s'impose dès que le trafic dépasse 400 véhicules/jour sur voirie et que la longueur du chantier est comprise entre 50 et 500 m : il automatise l'alternat et fonctionne hors horaires de travail.
- La balise LED couvre tous les besoins de balisage et d'avertissement simples (cônes, barrières, engins, quais) avec une durée de vie allongée, une consommation réduite et une résistance aux chocs supérieure aux technologies halogène ou xénon.
- Une lampe ou lanterne de signalisation sur piles 6 V (type 4R25) offre jusqu'à 1 200 h d'autonomie en mode clignotant : elle convient au balisage temporaire sur barrières et cônes sans alimentation disponible.
- En extérieur, un indice IP65 est le minimum recommandé ; dans les zones exposées aux chocs (voirie, parkings, entrepôts), un indice IK10 est à prévoir selon l'environnement.
- Le budget varie de 50 € pour une balise clignotante sur piles à plus de 1 500 € pour un feu tricolore connecté, et jusqu'à 6 000 € pour un panneau lumineux dynamique.
- L'alimentation solaire avec cellule crépusculaire est la solution à privilégier sur les zones isolées sans raccordement électrique, sous réserve de vérifier l'ensoleillement saisonnier disponible.
Les équipements de signalisation lumineuse couvrent un budget allant de 50 € à plus de 6 000 € selon la famille et les options. Choisir entre un feu de chantier, une balise LED ou une lampe de signalisation ne se résume pas à un choix de catalogue : cela engage la sécurité des usagers, la conformité du dispositif et la continuité du chantier ou de l'activité industrielle. Le bon équipement dépend du contexte d'usage (voirie, site industriel, véhicule, zone isolée), de la distance de perception requise, du mode d'alimentation disponible et des contraintes réglementaires applicables.
Obtenez des devis pour signalisations lumineuses

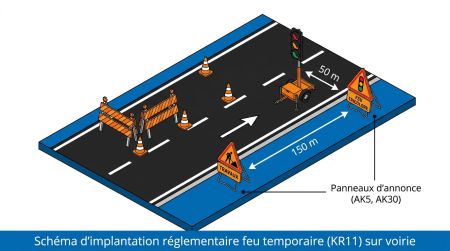

Quel est le rôle du feu de chantier sur voirie ?
Le feu de chantier tricolore temporaire organise la circulation alternée sur voirie lorsque des travaux réduisent la largeur de la chaussée au point d'empêcher le croisement normal des véhicules. Il automatise la régulation du trafic dans les deux sens, sans agent de signalisation. Les feux temporaires de type KR11 s'installent par paires (un par sens), positionnés à droite de la voie, à au moins 2 m du sol selon la norme NF P 98-590, et annoncés en amont par un panneau AK17 et un panneau KC1. Deux variantes existent : le KR11v (tricolore classique) et le KR11j (feu bas clignotant, adapté aux feux indépendants non câblés entre eux).
Critères terrain à vérifier avant installation de feu de chantier tricolore :
- Le trafic journalier dépasse 400 véhicules/jour (seuil indicatif pour les panneaux B15/C18) et justifie des feux dès 800 véhicules/jour selon les guides techniques de signalisation temporaire.
- La longueur du chantier est comprise entre 50 et 500 m : au-delà de 1 200 m, la circulation alternée n'est plus applicable.
- Les cycles vert/rouge sont programmables par tranches de 100 m (vert : 20 à 45 s, rouge : 30 à 90 s, orange : 3 à 5 s selon trafic).
- L'alimentation peut être assurée par batterie 12 V, secteur ou solaire selon la durée du chantier et les contraintes de site.
- Une cellule crépusculaire intégrée assure le fonctionnement automatique la nuit sans intervention humaine.
- Des options de synchronisation infrarouge entre feux permettent de coordonner les cycles sans câblage long.
- Une cage de protection antivol est recommandée sur les chantiers en zone urbaine non gardée.
Vous êtes fournisseur de signalisation lumineuse de chantier et routière ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads
Dans quels cas une balise LED remplace-t-elle un feu ?
La balise LED répond aux besoins de balisage et d'avertissement visuel lorsque le message à transmettre reste simple : signaler une présence, délimiter une zone, avertir d'un mouvement ou d'un état. Elle ne régule pas un flux de trafic mais elle alerte efficacement dans toutes les directions grâce à une diffusion 360°.
La technologie LED présente des avantages concrets par rapport aux sources halogène ou xénon : consommation électrique réduite, durée de vie supérieure (plusieurs dizaines de milliers d'heures), résistance accrue aux chocs et aux vibrations, compacité et maintenance quasi nulle.
L'effet rotatif dit "gyrophare" peut être simulé électroniquement par des circuits LED fixes, supprimant les pièces mécaniques mobiles sources de pannes.
Cas d'usage typiques d'une balise LED :
- Balisage de cônes, barrières et poteaux en bord de chaussée ou en entrée de zone dangereuse.
- Avertissement de mouvement d'engin sur site industriel ou en entrepôt (balise ambre sur chariot élévateur).
- Signalisation d'une porte automatique ou d'un quai de chargement actif.
- Balisage de nuit sur zone sans alimentation secteur, avec alimentation sur piles ou module solaire intégré.
- Signalisation d'état sur machine (marche, alarme, attente) via une balise monofonction.
Quand privilégier une lampe ou lanterne de signalisation ?
La lampe ou lanterne de signalisation répond à un besoin de balisage de terrain simple, économique et facilement déployable. Fixée sur cônes, barrières ou mâts, elle signale la présence du chantier ou d'un obstacle de nuit et par temps de mauvaise visibilité. Son alimentation par pile 4R25 6 V lui confère une autonomie pouvant atteindre 300 h en mode fixe et jusqu'à 1 200 h en mode clignotant. Ce rapport autonomie/coût en fait la solution de référence pour les balisages temporaires de courte à moyenne durée.
Points distinctifs à connaître sur la lampe de signalisation :
- Les modèles à cellule crépusculaire déclenchent l'allumage automatiquement au crépuscule et l'éteignent à l'aube, sans intervention quotidienne.
- Les formats simple face ou double face s'adaptent à une signalisation unidirectionnelle ou bidirectionnelle selon la configuration de la voie.
- L'intensité lumineuse est généralement de l'ordre de 15 cd, suffisante pour un balisage de proximité mais inférieure aux balises LED haute visibilité conçues pour une portée à 150 m ou plus.
- La lampe de signalisation convient aux chantiers de courte durée, aux petits périmètres ou aux zones à faible risque : elle ne remplace pas un dispositif d'alternat ou un gyrophare sur véhicule.

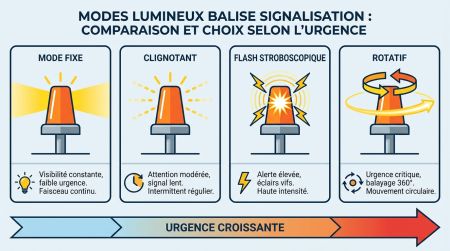

Quels modes lumineux choisir selon le niveau de risque ?
Le mode lumineux conditionne directement la capacité d'un équipement à capter l'attention à distance. Quatre modes coexistent, chacun adapté à un niveau d'urgence et un contexte précis.
- Fixe : signal constant, attire peu l'attention, indique un état stable ou une information permanente (machine en marche, accès libre).
- Clignotant : alternance allumé/éteint à intervalles réguliers, attire davantage l'attention que le fixe ; adapté à un avertissement modéré (travaux, zone à risque non critique).
- Stroboscopique (flash) : impulsions très brèves et répétées (cadences de l'ordre de 1 à 2 Hz, soit 60 à 120 flashs/minute selon modèles de feu flash) ; perceptible même hors champ visuel direct par réflexion ; réservé aux situations à risque élevé, aux véhicules d'intervention et aux balisages sur longue distance.
- Rotatif (effet gyrophare) : balayage 360° réel ou simulé électroniquement ; associé aux véhicules de chantier, engins, camions de dépannage et interventions sur voie publique ; cadences de 90 à 180 tr/min selon les modèles et la réglementation applicable.

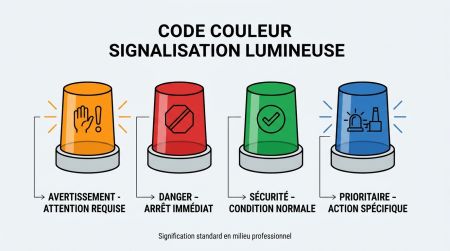

Quelles couleurs utiliser pour éviter les confusions sur site ?
Les couleurs transmettent un message instantané. Utiliser des codes cohérents sur l'ensemble d'un site réduit les risques d'interprétation erronée et améliore la réactivité des équipes.
Conventions usuelles en contexte B2B industriel et voirie :
- Ambre/jaune/orange : avertissement général, véhicule lent, engin en mouvement, zone de travaux. C'est la couleur la plus répandue sur chantier et voirie.
- Rouge : danger actif, alarme grave, arrêt immédiat. À réserver aux situations critiques pour conserver son impact.
- Vert : état de sécurité, fonctionnement normal, accès libre, voie dégagée.
- Bleu : en France, la couleur bleue est réglementairement réservée aux véhicules prioritaires (police, pompiers, SAMU) sur voie publique. Sur site privé, elle peut désigner des alertes prioritaires internes selon les conventions du site, à vérifier avec le service sécurité.
Quelle alimentation et quelle autonomie viser sur chantier isolé ?
Le choix de la source d'énergie conditionne l'autonomie, la mobilité et le coût d'exploitation de l'équipement.
- Secteur 230 V : alimentation la plus fiable pour les installations fixes ou les chantiers raccordés ; à privilégier pour les feux tricolores temporaires sur chantiers longs ou à fort trafic.
- DC 12/24 V (véhicule) : solution standard pour les gyrophares et balises embarqués sur engins, camions, chariots. Les modèles multi-tension 12/24 V simplifient la gestion du parc en permettant de standardiser les équipements sur tous les types de véhicules.
- Batterie rechargeable ou piles : adapté au balisage temporaire mobile (balises sur cônes/barrières, lampes de chantier). L'autonomie d'une lampe sur pile 4R25 atteint 1 200 h en clignotant ; les balises sur batterie rechargeable offrent en général 20 à 200 h selon la puissance et le mode.
- Solaire autonome avec cellule crépusculaire : solution préférée pour les zones sans raccordement électrique (routes isolées, périmètres de sécurité, balisage longue durée). Le panneau solaire intégré recharge la batterie en journée et déclenche automatiquement l'allumage au crépuscule. Limite : l'autonomie dépend de l'ensoleillement saisonnier et géographique ; prévoir une batterie suffisante pour couvrir plusieurs jours sans soleil.

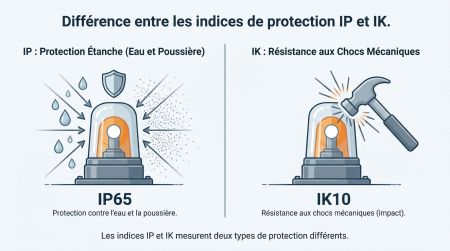

Quels niveaux IP et IK choisir selon l'environnement ?
L'indice IP (Ingress Protection) mesure la résistance à la pénétration de l'eau et des poussières. L'indice IK mesure la résistance aux chocs mécaniques.
Repères opérationnels :
- IP65 minimum pour tout équipement utilisé en extérieur exposé à la pluie, aux projections et à la poussière de chantier. Cet indice garantit l'étanchéité aux jets d'eau et aux particules solides.
- IP67 en cas de risque d'immersion temporaire (zones inondables, lavage haute pression, chantier en zone humide).
- IK10 dans les zones soumises aux chocs mécaniques : parkings, entrepôts à chariots, barrières routières, voirie exposée au trafic lourd. L'IK10 correspond à une résistance à un impact de 20 joules.
- Un gyrophare LED sur chariot élévateur en entrepôt humide et vibrant exige au minimum IP65 et une construction résistante aux vibrations continues.
- Une balise sur cône de chantier en zone urbaine de nuit nécessite IP65 et IK08 au minimum pour résister aux contacts accidentels.
- Une lampe de signalisation sur barrière en zone de parking souterrain exposée aux chocs de véhicules justifie IK10.
Comment choisir l'implantation de la signalisation lumineuse sur terrain ?
La fixation conditionne la stabilité, la visibilité angulaire et la facilité de déploiement des équipements de signalisation lumineuse. Cela doit être choisie en fonction du support disponible et du caractère permanent ou temporaire de l'installation.
- Embase magnétique : pose rapide sur surface métallique (toit de véhicule, carrosserie, cabine d'engin) ; retrait sans outil ; idéale pour les interventions temporaires sur plusieurs véhicules.
- Fixation à vis/permanente : montage en applique sur carrosserie ou châssis ; câblage intégré ; à privilégier pour les engins en service régulier.
- Montage sur cône ou barrière : dédié aux lampes et balises de balisage temporaire ; vérifier la compatibilité du logement de fixation avec le format de la balise.
- Mât ou hampe : élève l'équipement à la hauteur réglementaire (2 m minimum pour les feux KR11) ; obligatoire pour les feux tricolores d'alternat et recommandé pour les balises à longue portée.
- Pied ou socle au sol : adapté aux balises légères sur zones piétonnes ou quais industriels.
- Encastrement dans armoire ou panneau : pour les voyants et balises de signalisation d'état sur machines (perçage standard de 22,5 mm sur certaines gammes).
| Critère | Feu de chantier tricolore | Balise LED | Lampe/lanterne signalisation |
|---|---|---|---|
| Usage principal | Alternat voirie, régulation trafic | Balisage zone, avertissement engin/machine | Balisage temporaire cônes/barrières |
| Visibilité | 360° (jeu de 2 feux) | 360° ou directionnelle | Directionnelle ou double face |
| Modes lumineux | Tricolore fixe/clignotant cyclique | Fixe, clignotant, flash, rotatif simulé | Fixe, clignotant |
| Alimentation | Batterie 12 V, secteur, solaire | Piles, batterie, 12/24 V DC, solaire | Pile 4R25 6 V, batterie |
| Autonomie indicative | Variable selon alimentation | 20 à 200 h selon mode et batterie | Jusqu'à 1 200 h en clignotant |
| Indice IP recommandé | IP65 minimum (selon norme) | IP65 à IP67 selon usage | IP44 à IP65 selon modèle |
| Indice IK recommandé | IK08 à IK10 selon zone | IK08 à IK10 selon zone | IK08 en zone choc |
| Fixation | Mât, support réglementaire (2 m min) | Cône, barrière, magnétique, mât, vis | Barrière, cône, mât, poteau |
| Coût indicatif | 1 500 € à 6 000 € le jeu | 50 € à 500 € | 30 € à 150 € |
| Conformité à vérifier | NF P 98-590, réglementation voirie locale | ECE R65/R10 si usage véhicule | Réglementation chantier locale |
| Critère : Usage principal | |
|---|---|
| Feu de chantier tricolore | Alternat voirie, régulation trafic |
| Balise LED | Balisage zone, avertissement engin/machine |
| Lampe/lanterne signalisation | Balisage temporaire cônes/barrières |
| Critère : Visibilité | |
|---|---|
| Feu de chantier tricolore | 360° (jeu de 2 feux) |
| Balise LED | 360° ou directionnelle |
| Lampe/lanterne signalisation | Directionnelle ou double face |
| Critère : Modes lumineux | |
|---|---|
| Feu de chantier tricolore | Tricolore fixe/clignotant cyclique |
| Balise LED | Fixe, clignotant, flash, rotatif simulé |
| Lampe/lanterne signalisation | Fixe, clignotant |
| Critère : Alimentation | |
|---|---|
| Feu de chantier tricolore | Batterie 12 V, secteur, solaire |
| Balise LED | Piles, batterie, 12/24 V DC, solaire |
| Lampe/lanterne signalisation | Pile 4R25 6 V, batterie |
| Critère : Autonomie indicative | |
|---|---|
| Feu de chantier tricolore | Variable selon alimentation |
| Balise LED | 20 à 200 h selon mode et batterie |
| Lampe/lanterne signalisation | Jusqu'à 1 200 h en clignotant |
| Critère : Indice IP recommandé | |
|---|---|
| Feu de chantier tricolore | IP65 minimum (selon norme) |
| Balise LED | IP65 à IP67 selon usage |
| Lampe/lanterne signalisation | IP44 à IP65 selon modèle |
| Critère : Indice IK recommandé | |
|---|---|
| Feu de chantier tricolore | IK08 à IK10 selon zone |
| Balise LED | IK08 à IK10 selon zone |
| Lampe/lanterne signalisation | IK08 en zone choc |
| Critère : Fixation | |
|---|---|
| Feu de chantier tricolore | Mât, support réglementaire (2 m min) |
| Balise LED | Cône, barrière, magnétique, mât, vis |
| Lampe/lanterne signalisation | Barrière, cône, mât, poteau |
| Critère : Coût indicatif | |
|---|---|
| Feu de chantier tricolore | 1 500 € à 6 000 € le jeu |
| Balise LED | 50 € à 500 € |
| Lampe/lanterne signalisation | 30 € à 150 € |
| Critère : Conformité à vérifier | |
|---|---|
| Feu de chantier tricolore | NF P 98-590, réglementation voirie locale |
| Balise LED | ECE R65/R10 si usage véhicule |
| Lampe/lanterne signalisation | Réglementation chantier locale |
Quelle signalisation lumineuse choisir selon ces scénarios terrain courants ?
Petit chantier urbain de nuit sur trottoir ou accès limité
- Contexte : tranchée de nuit en zone urbaine, durée 1 à 2 nuits, aucune alimentation secteur disponible.
- Contrainte : balisage rapide sans câblage, visibilité de nuit depuis la voie.
- Équipement recommandé : lampes de signalisation clignotantes sur piles 4R25 fixées sur barrières, avec cellule crépusculaire.
- Option : balises LED solaires sur cônes pour un balisage de périmètre plus visible.
Alternat sur route départementale à 800 véhicules/jour
- Contexte : chantier de 200 m, trafic moyen, accès à l'alimentation par batterie.
- Contrainte : fonctionnement automatique de jour comme de nuit, cycles adaptés à la longueur.
- Équipement recommandé : jeu de feux tricolores temporaires KR11v avec synchronisation infrarouge, cellule crépusculaire et alimentation batterie 12 V rechargeable.
Zone isolée sans alimentation électrique, balisage longue durée
- Contexte : périmètre de sécurité sur chemin rural, aucun raccordement possible, balisage de plusieurs semaines.
- Contrainte : autonomie maximale, aucune maintenance quotidienne.
- Équipement recommandé : balises LED solaires avec panneau intégré, batterie tampon et cellule crépusculaire.

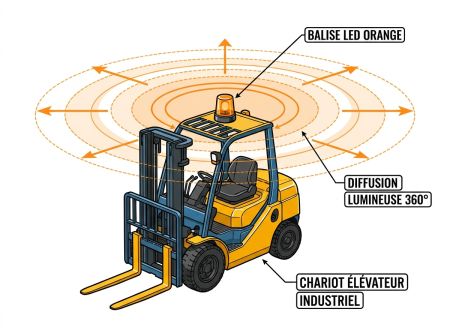

Gyrophare sur chariot élévateur ou engin de manutention
- Contexte : chariot opérant en entrepôt mixte piétons/véhicules, alimentation 12/24 V disponible.
- Contrainte : visibilité 360°, résistance aux vibrations, fixation stable.
- Équipement recommandé : gyrophare LED ambre 12/24 V multivoltage, fixation permanente à vis, IP65, mode rotatif ou flash selon réglementation site.
Signalisation de porte automatique ou quai de chargement actif
- Contexte : quai logistique avec porte sectionnelle, trafic piéton et chariot simultané.
- Contrainte : alerte visuelle et sonore lors de l'ouverture/fermeture de porte.
- Équipement recommandé : balise LED clignotante rouge ou ambre avec buzzer intégré, alimentation secteur 230 V ou 24 V DC, fixation murale au-dessus de la porte. L'option sonore assure la détection même en environnement bruyant.
Machine industrielle multi-états sur ligne de production
- Contexte : machine automatisée avec plusieurs états à signaler (marche, défaut, arrêt, maintenance).
- Contrainte : affichage simultané de plusieurs états, visibilité depuis plusieurs points de l'atelier.
- Équipement recommandé : colonne lumineuse multicolore (3 à 5 segments) plutôt qu'une balise mono-état, alimentée en 24 V DC par l'automate de la machine. La balise simple convient si un seul état est à signaler (ex. alarme uniquement).
Parking ou zone exposée au vandalisme et aux chocs véhicules
- Contexte : parking semi-ouvert avec flux de véhicules, risque de choc sur équipement, environnement humide.
- Contrainte : résistance mécanique et étanchéité renforcées.
- Équipement recommandé : balise LED avec indice IP67 et IK10, boîtier polycarbonate, fixation murale ou sur poteau béton, mode clignotant ou flash ambre. Prévoir un logement protégé ou une cage si risque de choc direct.
FAQ : signalisation lumineuse de chantier
Quelle couleur choisir entre ambre, rouge et vert sur un chantier ?
L'ambre/orange est la couleur standard pour les avertissements de chantier et les véhicules lents. Le rouge signale un danger actif ou un arrêt immédiat. Le vert indique un état sûr ou une voie libre. Sur voie publique, le bleu est réglementairement réservé aux services d'urgence en France : ne pas l'utiliser sur des équipements de chantier courants sans vérification réglementaire préalable.

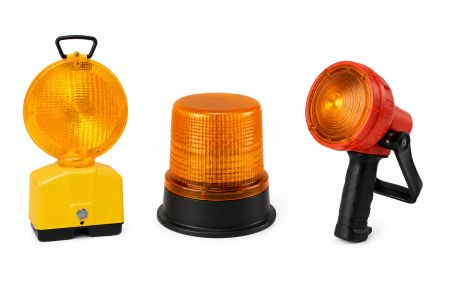

Quelle est la différence entre une balise LED et un gyrophare LED ?
Un gyrophare LED produit un effet de balayage rotatif 360°, réel (moteur) ou simulé électroniquement, et s'installe principalement sur véhicules ou engins. Une balise LED désigne un équipement plus générique de balisage ou d'avertissement (fixe, clignotante, flash), sans forcément d'effet rotatif, destinée à un usage statique sur cône, barrière, machine ou zone.
Une balise solaire peut-elle fonctionner toute l'année en France ?
Oui, sous conditions. En été, l'autonomie solaire est confortable. En hiver et dans les régions peu ensoleillées, l'ensoleillement journalier peut être insuffisant pour recharger complètement la batterie. Il est recommandé de dimensionner la batterie pour couvrir au minimum 3 à 5 jours sans ensoleillement et de vérifier l'état de charge régulièrement sur les chantiers de longue durée.
IP65 ou IP67 : lequel choisir pour un équipement de chantier extérieur ?
IP65 suffit pour la grande majorité des usages extérieurs exposés à la pluie et aux projections d'eau. IP67 est justifié uniquement en cas de risque d'immersion temporaire : zone inondable, lavage à haute pression, chantier en milieu aquatique. Ajouter IK10 si la zone est exposée aux chocs mécaniques.
Le mode stroboscopique est-il autorisé sur voie publique en France ?
L'utilisation de feux à éclats (flash/strobe) sur les véhicules circulant sur voie publique est soumise à la réglementation applicable aux dispositifs spéciaux de signalisation (arrêté du 30 octobre 1987 et textes complémentaires). Les équipements doivent porter les homologations requises (ECE R65 notamment) selon la catégorie du véhicule. Sur site privé, les restrictions dépendent du règlement intérieur et des prescriptions du document unique d'évaluation des risques.
