💡 L'essentiel à retenir :

Une étude d'éclairage sportif couvre l'ensemble de la chaîne, du recueil du besoin aux mesures de réception, et doit produire des livrables contractuels précis : rapport de calcul, plans DWG, cartes isolux, fichiers IES/LDT et projet DIALux ou Relux.

La NF EN 12193 constitue la référence de base pour les installations sportives, mais les règlements des fédérations françaises (FFF, FFR, FFT, FFHB, FFBB, etc.) peuvent prévaloir et fixer des exigences plus contraignantes, notamment pour les niveaux de compétition.

L'éclairement vertical (Evmoy) est obligatoire dès que la retransmission TV ou vidéo est envisagée : son absence dans une étude constitue une lacune grave pour tout projet de niveau régional ou supérieur.

Le facteur de maintenance doit être expliqué et justifié dans le rapport d'étude, car il conditionne directement les niveaux calculés et la conformité réelle de l'installation dans le temps.

Un protocole de réception avec luxmètre, maillage cohérent avec l'étude et essais de tous les scénarios de pilotage doit être remis noir sur blanc avant le démarrage des travaux.

Les nuisances lumineuses hors site (lumière intrusive, flux vers le ciel) relèvent d'une réglementation spécifique aux équipements sportifs de plein air (catégorie c) et doivent faire l'objet de simulations et de justificatifs inclus dans le dossier d'étude.

Réaliser une étude d'éclairage sportif avec l’appui d’un bureau d’étude d'éclairage spécialisé, c'est sécuriser un projet sur plusieurs fronts à la fois : performance des pratiquants, sécurité des usagers, conformité aux normes et aux règlements fédéraux, maîtrise des consommations énergétiques et respect du voisinage. Que le projet concerne la création d'un terrain extérieur, la rénovation LED d'un gymnase ou la mise aux normes d'une piscine, les enjeux sont concrets et les livrables à exiger sont nombreux. Ce guide détaille la chaîne complète des prestations attendues et les documents à obtenir impérativement avant, pendant et après les travaux.

Devis gratuit pour une étude d'éclairage

Quand déclencher une étude d'éclairage sportif ?

Plusieurs situations justifient le lancement d'une étude formelle. La création d'une nouvelle installation impose un dimensionnement complet dès la phase programme, afin d'intégrer les mâts, les hauteurs d'accrochage et les chemins de câbles dans les plans d'architecte. La rénovation LED d'un site existant nécessite une étude comparative avant/après pour quantifier les économies réelles et vérifier que la nouvelle installation respecte les seuils normatifs.
D'autres déclencheurs sont plus ponctuels :

Une plainte du voisinage pour éblouissement ou lumière intrusive impose une analyse des nuisances hors site et un plan de correction.

Des zones sombres ou des non-conformités constatées lors de mesures après travaux obligent à reprendre le dimensionnement.

Un changement de niveau de compétition (passage en championnat régional, homologation TV) déclenche souvent une révision des exigences photométriques.

L'ajout d'un système de pilotage ou d'une gradation nécessite de revoir les scénarios et l'architecture de commande.

Voir nos bureaux d’études d’éclairage

Vous êtes fournisseur de bureau d'étude d'éclairage ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quel périmètre et quels référentiels cadrer au départ ?

Typologies d'installations et niveaux d'usage

La première étape consiste à définir précisément l'installation concernée. Les typologies courantes sont les terrains extérieurs de football, rugby ou athlétisme, les courts de tennis et de padel, les gymnases multisports, les piscines couvertes ou découvertes, et les plateaux extérieurs multisports. Chaque configuration impose des contraintes différentes : hauteur de mâts, nature du revêtement, obstacles périphériques, présence de tribunes.
Le niveau d'usage structure ensuite l'ensemble des exigences : entraînement, compétition locale, régionale, nationale, et retransmission TV ou vidéo. Ces niveaux déterminent directement la classe d'éclairage à atteindre selon la NF EN 12193, qui distingue trois classes (I, II, III) selon l'intensité de la compétition et la distance d'observation des spectateurs.

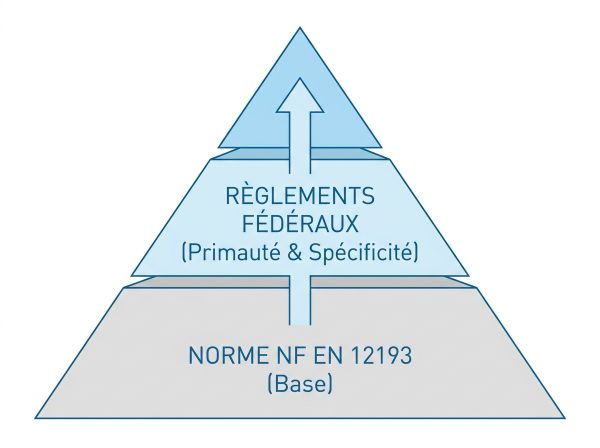

Articulation entre normes et règlements fédéraux

La NF EN 12193 (transposition de l'EN 12193:2018) constitue la référence technique de base pour tous les sports, en intérieur comme en extérieur. Elle fixe les exigences minimales en termes d'éclairement, d'uniformité, d'éblouissement et de rendu des couleurs.
En France, les règlements des fédérations sportives (FFF, FFR, FFT, FFHB, FFBB, LNR, etc.) peuvent prévaloir sur la norme lorsque leurs exigences sont plus contraignantes. Pour une salle de handball de niveau national, les règles FFHB s'appliquent en priorité. Pour un terrain de rugby de Top 14, c'est le règlement LNR qui fixe les seuils. L'étude doit donc identifier dès le départ quel référentiel s'applique, et mentionner explicitement les deux niveaux de prescription dans le rapport.

Pour les installations intérieures, la norme EN 12464-1 apporte un complément utile sur la limitation de l'éblouissement via l'indicateur UGR, notamment pour les gymnases et les halls multisports.

Quelles données fournir pour une étude fiable ?

La qualité d'une étude dépend directement de la précision des données d'entrée. Un bureau d'études qui travaille sans plans cotés ni photos produit un résultat approximatif, difficile à défendre en réception.
Les données à transmettre au prestataire couvrent trois domaines :

Les données physiques : plans et dimensions de l'installation, hauteurs disponibles pour les mâts ou les points d'accrochage, obstacles périphériques (arbres, bâtiments, pylônes), nature et couleur des revêtements et des surfaces (réflectances).

Les données d'usage : niveau de pratique visé, présence ou non de retransmission TV, heures de fonctionnement annuelles, scénarios d'utilisation (entraînement / compétition / événementiel), contraintes de voisinage connues.

Les données d'exploitation : coût du kWh, puissance installée actuelle si rénovation, type de pilotage existant, planning de maintenance.

Ces informations structurent le cahier des charges transmis aux candidats lors d'une consultation.

Quelles prestations couvre une étude d'éclairage sportif ?

Visite sur site et recueil du besoin

Une étude sérieuse commence par une visite terrain. Le prestataire relève les dimensions réelles, photographie les points d'accrochage existants, mesure les hauteurs disponibles et identifie les obstacles susceptibles de créer des zones d'ombre. Cette étape alimente directement le modèle de simulation et évite des erreurs d'hypothèse difficiles à corriger en phase d'exécution.

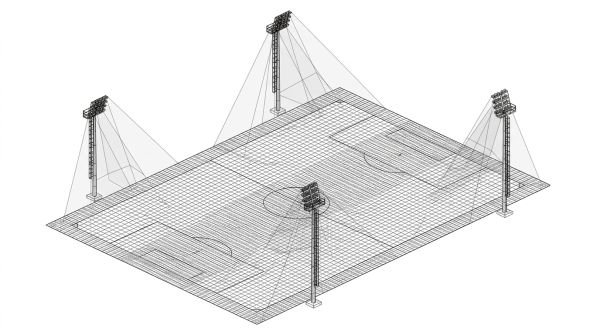

Simulation photométrique et hypothèses de calcul

La simulation s'effectue sous DIALux evo ou Relux Desktop, les deux outils de référence du marché. Le prestataire importe les fichiers photométriques des luminaires au format IES (norme IESNA) ou LDT (format Eulumdat), puis modélise l'installation en trois dimensions.
Les hypothèses de calcul doivent être explicitement documentées dans le rapport :

Le facteur de maintenance, généralement compris entre 0,8 et 0,9 selon l'environnement et la technologie (LED), qui compense la dépréciation du flux lumineux dans le temps.

Les réflectances des surfaces (sol, murs, plafond pour un gymnase), qui influencent directement les niveaux calculés en intérieur.

La grille de calcul, dont le maillage doit être cohérent avec l'aire de référence définie par la norme ou la fédération concernée.

Conception de l'implantation et variantes

Le prestataire propose une solution d'implantation détaillant le nombre de mâts ou de luminaires, leurs positions, hauteurs, orientations et déports. Pour les terrains extérieurs, la position des mâts par rapport aux lignes de touche, à l'angle des en-buts ou aux zones d'arrivée répond à des contraintes fédérales précises (par exemple, le règlement FFR impose un recul minimum de 10 m de la ligne de touche et une hauteur minimale de 20 m).
Les variantes permettent de comparer plusieurs configurations selon des critères de performance, de coût d'installation, de facilité de maintenance ou de nuisances lumineuses.

Maîtrise des nuisances lumineuses

Pour les installations de plein air, les nuisances lumineuses constituent un enjeu réglementaire à part entière. Les équipements sportifs extérieurs relèvent de la catégorie c du cadre réglementaire français sur l'éclairage artificiel, qui impose des prescriptions techniques sur le flux émis au-dessus de l'horizontale (ULR), la proportion de flux dirigée dans la zone utile (CIE CF3) et la température de couleur.
L'étude doit simuler et justifier le traitement de la lumière intrusive vers les habitations voisines, le flux hors zone de jeu et l'éblouissement des riverains. Des options d'accessoires (déflecteurs, visières, écrans directionnels) peuvent être intégrées aux variantes.

Étude énergétique et scénarios de pilotage

Le bilan énergétique compare la puissance installée, les heures de fonctionnement annuelles et la consommation en kWh/an. En rénovation (remplacement de projecteurs à décharge HID par des LED), ce bilan est présenté avant/après pour objectiver les gains, sans promettre de chiffres garantis sans données d'exploitation précises.
L'architecture de pilotage doit être dimensionnée en cohérence avec les scénarios d'usage. Trois protocoles principaux coexistent selon les cas :

DALI (Digital Addressable Lighting Interface, standard IEC 62386) : pilotage numérique bidirectionnel, adressage individuel des drivers, remontée d'informations d'état, adapté à la gradation fine et à la supervision.

DMX/DMX512 : protocole de commande unidirectionnel dans sa version de base, particulièrement adapté, dans les installations d’éclairage pour stade, au pilotage des effets dynamiques, des variations d’intensité, des changements de couleur et des séquences lumineuses lors d’événements ou de spectacles.

Bluetooth maillé (BLE 5.0) : solution sans fil, portée annoncée jusqu'à 200 m avec passerelle, adaptée aux sites difficiles à câbler ou aux installations légères.

Les scénarios types à documenter sont au minimum : entraînement, compétition, événementiel, maintenance et extinction.

Quels indicateurs exiger et comment les lire ?

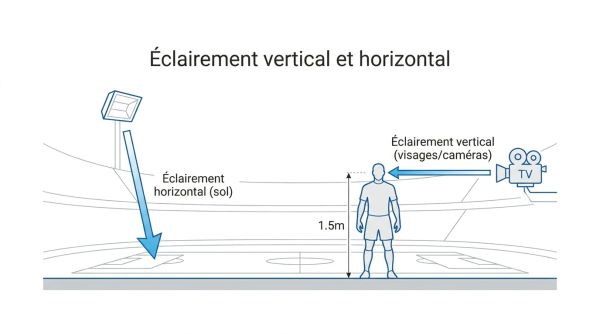

Éclairement moyen horizontal et vertical

L'Emoy horizontal (noté Ehmoy) mesure l'éclairement en lux sur le plan du sol, à la hauteur de la surface de jeu. C'est l'indicateur principal de la NF EN 12193. L'Emoy vertical (Evmoy) mesure quant à lui l'éclairement sur un plan vertical, typiquement à 1,5 m de hauteur orienté vers les caméras. Il conditionne la lisibilité des visages, la trajectoire des ballons et la qualité de l'image TV. Dès qu'une retransmission est envisagée, même ponctuelle, l'étude doit intégrer les quatre composantes verticales (vers chaque caméra principale).

Uniformité U0 et ratios min/max

L'uniformité U0 se calcule comme le rapport Emin/Emoy. Une valeur de 0,7 signifie que le point le moins éclairé reçoit au moins 70 % de l'éclairement moyen. En dessous de ce seuil, des zones sombres apparaissent sur le terrain et gênent la perception du jeu. Pour les niveaux de compétition élevés, un second ratio Emin/Emax est ajouté pour mesurer l'uniformité complémentaire entre le point le plus sombre et le plus lumineux.

Éblouissement GR et rendu des couleurs IRC

Le GR (Glare Rating) quantifie l'éblouissement direct subi par les pratiquants. Il s'applique en extérieur ou pour des luminaires placés à plus de 10 m en intérieur. La valeur est maximale et doit rester sous un seuil défini par la norme ou la fédération selon le niveau. En intérieur, l'indicateur UGR (Unified Glare Rating, référencé par l'EN 12464-1) remplace généralement le GR.
L'IRC (Ra) mesure la capacité de la source lumineuse à restituer fidèlement les couleurs sur une échelle de 0 à 100. Un IRC inférieur à 60 nuit à la lisibilité des maillots, des lignes de jeu et à la qualité de l'image vidéo. Les piscines exigent un IRC minimum de 80 selon la NF EN 12193.

Quels livrables demander noir sur blanc ?

Un dossier d'étude complet doit comporter l'ensemble des éléments suivants, à intégrer dans le CCTP ou le contrat de prestation. La remise des fichiers numériques (projet DIALux/Relux, DWG, IES/LDT) est une clause à mentionner explicitement dans le contrat : sans ces fichiers, la comparaison entre l'étude et les mesures terrain devient impossible, et toute modification future impose de recommencer la simulation depuis zéro.

Livrable	Contenu attendu
Rapport d'étude / note de calcul	Hypothèses, objectifs photométriques, référentiels applicables (norme et fédération), résultats et conformité
Plans d'implantation cotés	Position et hauteur des mâts ou points d'accrochage, orientations, zones de sécurité, au format PDF et DWG
Cartes isolux et maillages	Carte de répartition de l'éclairement horizontal (et vertical si TV), tableau de résultats par point de maillage
Tableau de résultats synthétique	Emoy, Emin, Emax, U0, Emin/Emax, GR, IRC pour chaque zone et chaque scénario
Dossier luminaires	Fiches techniques, fichiers photométriques IES et LDT, options d'optiques disponibles
Estimation énergétique	Puissance installée, kWh/an par scénario, comparatif avant/après en rénovation
Prescriptions d'installation	Hauteurs, orientations, réglages, tolérances d'implantation, schéma de câblage et architecture de pilotage
Fichiers numériques	Projet DIALux evo ou Relux exportable, exports PDF, plans DWG, et selon demande : BIM/IFC/Revit
Plan de vérification et réception	Protocole de mesures luxmètre, grille de points, conditions de mesure, procédure de réglage et d'essais scénarios

Comment organiser la réception et les mesures terrain ?

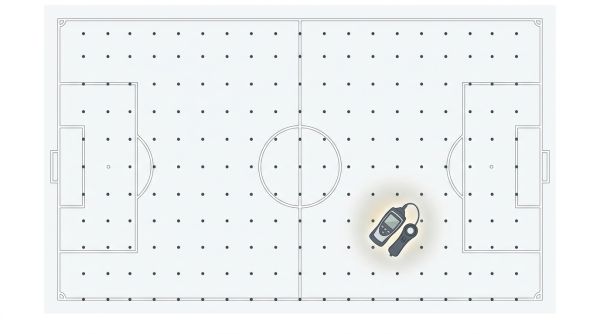

Conditions et protocole de mesure

Les mesures de réception s'effectuent à la mise en service, après stabilisation thermique des luminaires (généralement 30 minutes de fonctionnement continu pour les LED). Elles nécessitent un luxmètre étalonné, positionné horizontalement sur la grille de points définie dans le rapport d'étude.
Le maillage de mesure doit correspondre à celui utilisé en simulation : 25 points en grille 5×5 pour un terrain de football ou de rugby de niveau standard, 36 points pour les niveaux de compétition TV (rugby E1/E2 selon règlement FFR). La taille des mailles ne doit pas excéder la moitié de la hauteur d'installation des luminaires.

Les mesures s'effectuent par temps sec, sans vent, en évitant de projeter une ombre sur la cellule du luxmètre. Les températures ambiantes extrêmes (gel, canicule) peuvent fausser les résultats et méritent d'être notées dans le rapport de réception.

Gestion des écarts et tolérances

Si les mesures révèlent des écarts par rapport aux valeurs calculées, le prestataire doit procéder à des réglages d'orientation des projecteurs avant tout constat de non-conformité définitif. Les tolérances admissibles entre valeurs calculées et valeurs mesurées sont définies dans la NF EN 12193, qui prévoit des différences admises dans son protocole de mesure.
Le dossier de fin de chantier doit enregistrer les réglages définitifs (angles d'orientation de chaque projecteur), les résultats de mesure, les paramètres de chaque scénario de pilotage programmé et les préconisations de maintenance (périodicité de nettoyage, vérification d'alignement).

Comment cadrer une consultation ou un marché d'étude ?

Informations à transmettre aux candidats

Un dossier de consultation bien construit réduit les allers-retours et permet de comparer les offres sur des bases équivalentes. Les pièces à joindre obligatoirement sont : les plans de l'installation (PDF et DWG si disponibles), les photos du site, les dimensions et hauteurs, le niveau de pratique visé, le référentiel fédéral applicable, les contraintes de voisinage connues et les données d'exploitation (coût kWh, heures/an).

Questions à poser aux prestataires

Quel facteur de maintenance utilisez-vous, et sur quelle base le justifiez-vous ?

L'étude intègre-t-elle l'éclairement vertical pour la TV, et sur quelles orientations de caméra ?

Quels fichiers numériques sont remis à l'issue de la prestation (projet DIALux/Relux, DWG, IES/LDT) ?

Le rapport inclut-il une simulation des nuisances lumineuses hors site ?

Un protocole de réception et de mesures terrain est-il inclus dans la prestation ou proposé en option ?

L'offre couvre-t-elle uniquement l'étude, ou inclut-elle un accompagnement AMO lors de la consultation travaux ?

Critères de choix et pièges à éviter

Un prestataire sérieux présente une méthodologie traçable, explicite ses hypothèses et remet les fichiers sources. L'indépendance vis-à-vis des fabricants constitue un critère pertinent pour des études de conception : un bureau d'études indépendant propose des variantes multi-marques et oriente le choix sur des critères techniques. Les offres « étude intégrée » proposées par les installateurs peuvent convenir pour des petits projets, à condition que les livrables attendus soient identiques.
Les pièges les plus fréquents sont : l'absence de facteur de maintenance justifié dans le rapport, l'oubli de l'éclairement vertical pour les sites avec retransmission, l'absence de gestion des nuisances lumineuses hors zone, et la non-remise des fichiers numériques sources qui emprisonne le maître d'ouvrage dans un seul fournisseur pour toute modification future.

FAQ : étude d'éclairage sportif, prestations et livrables

DIALux et Relux produisent-ils des résultats identiques ?

Les deux logiciels utilisent les mêmes fichiers photométriques (IES et LDT) et appliquent les mêmes méthodes de calcul normalisées. Les résultats numériques sont donc comparables. Les différences portent sur l'interface, les options de rapport et certaines fonctionnalités avancées (import IFC sous DIALux Pro, modules complémentaires sous Relux). Le choix du logiciel ne justifie pas à lui seul des écarts de résultats significatifs.

Qu'est-ce qu'un fichier IES ou LDT et pourquoi l'exiger ?

Un fichier IES (format IESNA) ou LDT (format Eulumdat) contient la courbe photométrique d'un luminaire : la distribution précise du flux lumineux dans l'espace. Sans ces fichiers, la simulation utilise une source idéalisée qui ne reflète pas le comportement réel du luminaire retenu. Exiger les fichiers IES/LDT dans les livrables garantit que la simulation est réalisée avec les luminaires effectivement prescrits, et permet à un tiers de la vérifier ou de la reprendre.

Le facteur de maintenance change-t-il vraiment le résultat ?

Un facteur de maintenance de 0,8 signifie que l'installation est dimensionnée pour délivrer à l'état neuf 25 % de flux supplémentaire par rapport aux seuils requis, afin de garantir le respect des exigences en fin de période de maintenance. Un prestataire qui utilise un facteur de 1,0 produit une installation qui sera hors conformité dès les premières années d'exploitation. Ce point doit être vérifié systématiquement dans le rapport d'étude.

Pourquoi l'éclairement vertical est-il critique pour la TV ?

Les caméras de retransmission captent les joueurs, les trajectoires de balle et les expressions des visages sur des plans verticaux. Un éclairement horizontal conforme aux seuils normatifs ne suffit pas : si l'éclairement vertical est insuffisant, l'image manque de profondeur, les détails des maillots disparaissent et les ralentis deviennent inexploitables. Pour les sites de niveau régional et supérieur, les composantes verticales longitudinale et transversale doivent figurer dans les tableaux de résultats.

À quel moment réaliser les mesures de réception ?

Les mesures s'effectuent après stabilisation thermique des luminaires (30 minutes minimum), par temps sec, sur le maillage défini dans l'étude. Elles précèdent la levée des réserves et le paiement du solde. Si des réglages sont nécessaires, une seconde campagne de mesures valide la conformité finale avant réception définitive.

Les nuisances lumineuses sont-elles vraiment vérifiées en France ?

Les équipements sportifs de plein air relèvent de la catégorie c du cadre réglementaire français sur les émissions lumineuses. Les contrôles sont effectués par le maire ou les services de l'État, et une installation irrégulière expose le gestionnaire à une amende pouvant aller jusqu'à 750 € par luminaire non conforme. L'étude doit justifier les indicateurs ULR, CIE CF3 et la température de couleur des luminaires retenus, et les simulations doivent démontrer la maîtrise du flux hors zone de jeu.
