Temps de lecture estimé : 11min
💡 L'essentiel à retenir :
- L'emballage sur site d'une machine lourde se prépare au minimum quatre semaines avant l'enlèvement, avec une visite technique pour collecter les données machine (masse, centre de gravité, points d'élingage, zones sensibles) et valider les contraintes d'accès.
- Le niveau de protection se choisit selon le trajet réel : un transport routier national nécessite une protection moindre qu'un envoi maritime ou un stockage longue durée exposé aux variations hygrométriques, ce qui conditionne directement le choix entre housse thermorétractable, barrière vapeur avec dessiccants, VCI et caisse bois sur mesure.
- Le phasage par sous-ensembles réduit le temps d'immobilisation de la machine principale : les périphériques, convoyeurs et outillages associés sont conditionnés en amont, pendant les heures de production, pour ne laisser que l'emballage final à réaliser lors du créneau d'arrêt planifié.
- Toute intervention sur site active une procédure de consignation des énergies et un plan de prévention, sans exception, même pour les opérations courtes, afin d'éviter tout incident lié à la co-activité.
- Les emballages bois destinés à l'export sont soumis aux exigences phytosanitaires de la norme ISPM 15, qui impose un traitement du bois et un marquage officiel : ce point se contractualise avec le prestataire avant fabrication des caisses.
- Le dossier de traçabilité (PV de conditionnement, liste de colisage, photos avant fermeture, repérage du centre de gravité et des points de prise) constitue le seul document opposable en cas de litige transport.
Emballer une machine lourde directement dans l'atelier de production est une opération qui expose simultanément à trois risques : endommager la machine pendant le conditionnement, bloquer la ligne de production plus longtemps que prévu, et livrer un emballage insuffisant qui génère des dommages transport. Selon le poids, la fragilité, le mode d’expédition et les contraintes de manutention, la solution retenue peut associer plusieurs protections : calage, houssage et caisse en bois adaptée au transport.
Éviter ces trois écueils exige une méthode structurée, un planning calé sur les contraintes réelles de l'atelier, et une sélection rigoureuse des solutions de protection adaptées au trajet, au poids de la machine et à la durée de stockage. Le recours à un service d’emballage spécialisé permet de sécuriser cette étape, en coordonnant la préparation, la protection, le calage et la mise en caisse directement sur site.
Devis gratuit pour une caisse en bois
Comment cadrer le projet sans immobiliser la production ?
La continuité de production conditionne l’organisation du chantier d’emballage. Avant toute intervention, un responsable de chantier est désigné pour coordonner les équipes d’emballage, la manutention, le HSE du site et la production.
Le cadrage porte sur quatre points clés :
- Les créneaux d’intervention disponibles (nuit, week-end, inter-équipes), afin de mobiliser la machine sans perturber le plan de charge.
- Le plan de circulation dans l’atelier, avec les zones de dépôt des matériaux, les accès pour chariot élévateur ou grue et les allées à maintenir libres.
- Les zones de stockage temporaires pour les panneaux de caisse préassemblés, les films, les accessoires et les éléments démontés.
- La validation HSE du chantier, qui identifie les risques liés à la coactivité (charges en mouvement, bruit, poussières, circulation d’engins) et les mesures de prévention associées.
Une démarche 5S appliquée à la zone d’intervention limite les pertes de temps : chaque outil, matériau et zone de travail est identifié avant le démarrage. Ce rangement préalable évite les allers-retours inutiles pendant les créneaux d’arrêt machine, où chaque minute compte.
Quelles informations machine collecter avant toute intervention sur site ?
L’audit initial de la machine constitue le point de départ du projet d’emballage. Réalisé lors d’une visite technique préalable (idéalement quatre semaines avant l’enlèvement), il permet d’établir un cahier des charges complet, partagé par toutes les parties prenantes.
Les informations à collecter portent sur :
- Les dimensions hors tout de la machine (longueur, largeur, hauteur), avec les éléments saillants ou démontables.
- La masse totale et sa répartition par sous-ensemble, afin de dimensionner les moyens de levage et la charge au sol de la caisse.
- La position du centre de gravité, qui détermine l’orientation de la machine dans la caisse et le marquage à prévoir.
- Les points d’élingage certifiés par le constructeur, à distinguer des points d’appui au sol.
- Les zones sensibles à protéger (surfaces usinées, glissières, connectiques, capteurs, armoires électriques, circuits hydrauliques).
- Les accessoires démontables à conditionner séparément (outillages, gabarits, câblages, documentation).
- La destination finale (route nationale ou internationale, fret maritime, stockage extérieur ou entrepôt).
- La durée prévisionnelle de stockage avant remise en service.
Ces données permettent de définir le niveau de protection requis et de préparer le choix des matériaux, ainsi que la conception de la caisse, avant toute intervention sur la machine.
Quel niveau de protection viser selon le trajet et le stockage ?
Le niveau de protection découle directement de l'exposition réelle de la machine aux risques du trajet. Trois grandes familles de risques orientent le choix :
| Risque | Condition déclenchante | Contre-mesure principale | Contrôle |
|---|---|---|---|
| Corrosion par humidité ambiante | Stockage longue durée, transport maritime | Barrière vapeur + dessiccants ou VCI | Hygromètre dans l'emballage, inspection à réception |
| Condensation interne | Variations thermiques importantes, conteneur maritime | Barrière vapeur étanche + dessiccants calibrés en quantité | Vérification étanchéité avant fermeture |
| Chocs et vibrations | Transport routier longue distance, manutentions multiples | Calage mousse, cales bois, amortisseurs de vibrations | Indicateur de choc si requis par le client |
| Basculement | Machine à centre de gravité haut, manutentions répétées | Cales de stabilisation, cerclage interne, caisse fermée | Marquage CG + pictogramme sens de manutention |
| Contamination poussières | Stockage extérieur ou site poussiéreux | Housse thermorétractable ou film polyéthylène | Contrôle visuel avant enlèvement |
| Rayures surfaces usinées | Manutentions et transport | Mousse de protection, carton intercalaire, film bulle | Photos avant fermeture |
| Risque : Corrosion par humidité ambiante | |
|---|---|
| Condition déclenchante | Stockage longue durée, transport maritime |
| Contre-mesure principale | Barrière vapeur + dessiccants ou VCI |
| Contrôle | Hygromètre dans l'emballage, inspection à réception |
| Risque : Condensation interne | |
|---|---|
| Condition déclenchante | Variations thermiques importantes, conteneur maritime |
| Contre-mesure principale | Barrière vapeur étanche + dessiccants calibrés en quantité |
| Contrôle | Vérification étanchéité avant fermeture |
| Risque : Chocs et vibrations | |
|---|---|
| Condition déclenchante | Transport routier longue distance, manutentions multiples |
| Contre-mesure principale | Calage mousse, cales bois, amortisseurs de vibrations |
| Contrôle | Indicateur de choc si requis par le client |
| Risque : Basculement | |
|---|---|
| Condition déclenchante | Machine à centre de gravité haut, manutentions répétées |
| Contre-mesure principale | Cales de stabilisation, cerclage interne, caisse fermée |
| Contrôle | Marquage CG + pictogramme sens de manutention |
| Risque : Contamination poussières | |
|---|---|
| Condition déclenchante | Stockage extérieur ou site poussiéreux |
| Contre-mesure principale | Housse thermorétractable ou film polyéthylène |
| Contrôle | Contrôle visuel avant enlèvement |
| Risque : Rayures surfaces usinées | |
|---|---|
| Condition déclenchante | Manutentions et transport |
| Contre-mesure principale | Mousse de protection, carton intercalaire, film bulle |
| Contrôle | Photos avant fermeture |
Pour un transport routier national d'une à deux journées, une housse thermorétractable associée à un calage interne répond aux risques courants. Pour un transport maritime ou un stockage supérieur à quelques semaines, une barrière vapeur étanche avec dessiccants dosés selon le volume interne de l'emballage constitue la protection anti-humidité de référence. Les pièces métalliques usinées sans protection de surface exposées à ces conditions intègrent en plus une protection VCI (inhibiteur de corrosion phase vapeur) compatible avec les matériaux en contact.La décision sur le niveau de protection est validée conjointement par le responsable production, le responsable qualité et le responsable logistique, avant le lancement des achats de matériaux.
Comment sécuriser la zone et la co-activité avant levage et emballage ?
La sécurité du chantier d’emballage repose sur deux axes : la consignation des énergies de la machine et la maîtrise des flux dans l’atelier.
La consignation concerne toutes les énergies présentes (électrique, pneumatique, hydraulique, thermique). Elle suit le protocole du site, avec condamnation physique des organes de coupure et étiquetage. Aucune opération de levage ou de protection interne ne démarre sans consignation validée et signée.
Avant l’intervention, plusieurs points doivent être sécurisés :
- Le balisage de la zone de travail, avec délimitation physique des accès pour empêcher la circulation des engins non concernés.
- La vérification des moyens de levage (capacité du pont roulant ou du chariot, état des élingues et accessoires).
- Le briefing de l’équipe avant chaque créneau, avec rappel des rôles (chef de manœuvre, grutier, plaqueurs) et des procédures d’urgence.
- L’autorisation de travail ou le plan de prévention, selon les exigences du site, afin de formaliser les risques liés aux autres activités de l’atelier.
Pendant l’emballage, la gestion des flux limite les interférences avec les lignes de production actives. Un plan de circulation actualisé avant chaque créneau précise les horaires et itinéraires réservés aux engins d’emballage.
Comment protéger les organes sensibles avant l'emballage final ?
La protection des organes sensibles s’effectue avant la mise en place de l’enveloppe extérieure. Chaque étape est documentée par photos afin de faciliter le contrôle à réception et de disposer d’une référence en cas de dommage.
Les zones à protéger en priorité sont :
- Les surfaces usinées exposées, avec une protection anticorrosion (laque, film VCI, papier huilé), puis une protection mécanique par mousse ou carton rigide, sans contact direct avec la surface.
- Les connectiques électriques, pneumatiques et hydrauliques, bouchonnées ou obturées avec des capuchons adaptés, puis protégées par film polyéthylène ou housse individuelle.
- Les glissières, vis à billes et guides linéaires, immobilisés en position de transport (cales, boulons de blocage constructeur si disponibles) et protégés contre la contamination et la corrosion.
- Les capteurs et câblages, enroulés sans contrainte de rayon, fixés contre les vibrations et protégés des chocs par une mousse individuelle.
- Les armoires électriques et ventilations, obturées par film protecteur ou capot provisoire pour éviter l’intrusion de poussière, d’humidité ou d’insectes, notamment en transport maritime.
- Les pièces démontées, conditionnées séparément et repérées par étiquette (machine de destination, numéro de repère, côté de montage).
Cette étape conditionne directement la remise en service. Une machine mal protégée avant emballage peut nécessiter nettoyage, réglage ou remplacement de composants à l’arrivée, malgré une caisse extérieure correctement réalisée.
Quelle méthode d'emballage sur site choisir : housse, barrière vapeur, VCI, caisse bois ?
Le choix de la méthode d'emballage combine plusieurs solutions selon les risques identifiés. Aucune solution ne s'utilise seule pour un emballage de machine lourde destinée au transport ou à l'export.

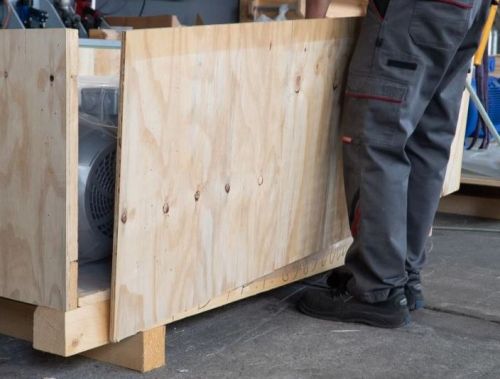

La caisse en bois sur mesure est la solution principale pour l’emballage d’une machine lourde. Elle assure la protection mécanique contre les chocs, les manutentions répétées et les contraintes du transport. Pour l’export international, le bois massif utilisé doit être conforme à la norme ISPM 15.
D’autres protections viennent compléter la caisse selon les risques identifiés :
- Le calage interne immobilise la machine dans la caisse et limite les mouvements pendant le transport.
- La barrière vapeur avec dessiccants protège contre l’humidité, notamment en transport maritime ou en stockage longue durée.
- Le VCI protège les surfaces métalliques usinées contre la corrosion, sous réserve de compatibilité avec les matériaux.
- La housse thermorétractable protège contre la poussière et les intempéries lors de transports courts ou d’expositions limitées.

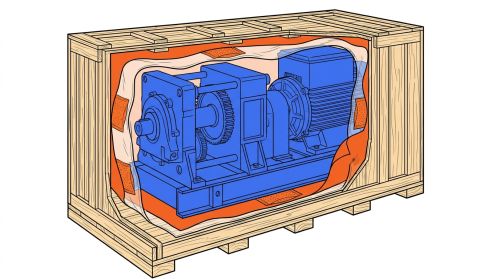

Pour un export maritime, la combinaison la plus sûre associe caisse bois pour transport maritime, calage interne, protection des organes sensibles, barrière vapeur avec dessiccants et cerclage. Pour un transport routier national court, une housse thermorétractable avec calage peut suffire si les risques mécaniques et climatiques restent limités.
| Méthode | Usage adapté | Limite | Point de vigilance |
|---|---|---|---|
| Housse thermorétractable | Protection poussières et intempéries, transport routier court | Non étanche à la vapeur d'eau sur longue durée | Percer après application pour évacuer l'air chaud résiduel |
| Barrière vapeur (sac ou film aluminisé étanche) | Transport maritime, stockage longue durée, export | Volumineuse, nécessite un scellage soigné | Quantité de dessiccants à calculer selon volume interne et durée |
| VCI (Volatile Corrosion Inhibitor) | Protection des surfaces métalliques usinées, pièces détachées | Incompatible avec certains plastiques et métaux non ferreux | Vérifier la compatibilité matériaux avant usage |
| Caisse bois sur mesure | Protection mécanique contre chocs, manutentions multiples, export | Coût et délai de fabrication | Bois traité selon exigences ISPM 15 pour l'export international |
| Calage interne (mousse, bois, blocs) | Immobilisation de la charge dans la caisse | Doit résister aux accélérations de transport | Calcul du calage selon la masse et les accélérations prévisibles |
| Méthode : Housse thermorétractable | |
|---|---|
| Usage adapté | Protection poussières et intempéries, transport routier court |
| Limite | Non étanche à la vapeur d'eau sur longue durée |
| Point de vigilance | Percer après application pour évacuer l'air chaud résiduel |
| Méthode : Barrière vapeur (sac ou film aluminisé étanche) | |
|---|---|
| Usage adapté | Transport maritime, stockage longue durée, export |
| Limite | Volumineuse, nécessite un scellage soigné |
| Point de vigilance | Quantité de dessiccants à calculer selon volume interne et durée |
| Méthode : VCI (Volatile Corrosion Inhibitor) | |
|---|---|
| Usage adapté | Protection des surfaces métalliques usinées, pièces détachées |
| Limite | Incompatible avec certains plastiques et métaux non ferreux |
| Point de vigilance | Vérifier la compatibilité matériaux avant usage |
| Méthode : Caisse bois sur mesure | |
|---|---|
| Usage adapté | Protection mécanique contre chocs, manutentions multiples, export |
| Limite | Coût et délai de fabrication |
| Point de vigilance | Bois traité selon exigences ISPM 15 pour l'export international |
| Méthode : Calage interne (mousse, bois, blocs) | |
|---|---|
| Usage adapté | Immobilisation de la charge dans la caisse |
| Limite | Doit résister aux accélérations de transport |
| Point de vigilance | Calcul du calage selon la masse et les accélérations prévisibles |
Comment organiser un phasage par sous-ensembles pour limiter l'arrêt d'atelier ?
Le phasage par sous-ensembles permet de réduire au maximum le temps d’immobilisation de la machine principale. Le principe consiste à préparer et conditionner en amont tout ce qui peut l’être sans arrêter la production, afin de réserver le créneau d’arrêt aux seules opérations indispensables.
La séquence type peut s’organiser ainsi :
- À J-7, les panneaux de caisse sont préassemblés hors de la zone machine (fond, côtés, couvercle), puis stockés dans une zone dédiée.
- Les kits d’emballage sont préparés à l’avance : films barrière vapeur découpés, dessiccants comptés, films VCI, protections mousse, étiquettes et boulonnerie.
- Pendant la production, les sous-ensembles périphériques (convoyeurs, outillages, tables élévatrices) sont démontés, protégés et conditionnés séparément, sans intervenir sur la machine principale.
- Le créneau d’arrêt planifié concentre les opérations critiques : consignation, protection des organes sensibles, levage, mise en caisse, fermeture, cerclage, étiquetage et pose des scellés.
- Si nécessaire, deux équipes peuvent travailler en parallèle sur des zones distinctes pour réduire la durée totale du chantier.
- Les interventions de nuit ou le week-end s’organisent avec un effectif réduit mais qualifié (chef de chantier, monteurs emballeurs, opérateur levage).
Ce phasage limite l’indisponibilité de la machine à quelques heures, au lieu d’une journée complète dans une organisation séquentielle. Le gain est direct pour le plan de charge comme pour les équipes de production.
Comment contrôler, sceller et documenter l'expédition avant enlèvement ?
Le contrôle final de l’emballage est une étape qualité réalisée avant la fermeture définitive de la caisse ou le scellage de la housse. Il permet de vérifier la conformité du conditionnement et de sécuriser les réserves en cas de litige transport.
Le contrôle porte sur :
- L’intégrité de l’emballage : absence de déchirure sur le film barrière ou la housse, jonctions correctement fermées, dessiccants fixés sans contact avec les surfaces usinées.
- La présence des protections individuelles sur chaque organe sensible, conformément aux photos prises en amont.
- Le calage interne : absence de jeu dans toutes les directions et impossibilité de mouvement de la machine dans la caisse.
- Les indicateurs de choc ou d’inclinaison, si requis, positionnés à l’extérieur de la caisse dans une zone visible à réception.
Après fermeture et cerclage, la traçabilité comprend :
- Le marquage extérieur de la caisse : centre de gravité, points de levage, masse brute, dimensions, sens de manutention et pictogrammes normalisés.
- La liste de colisage complète : numéro de caisse, contenu, masse brute et nette, dimensions.
- Le PV de conditionnement signé par le responsable chantier, avec photos jointes.
- Les consignes d’arrimage transmises au transporteur, car un emballage conforme ne compense pas un mauvais arrimage pendant le transport.
Quand internaliser et quand faire intervenir un prestataire d'emballage sur site ?
Lorsqu'un prestataire d'emballage extérieur intervient, les livrables attendus de sa part sont précisément définis dans le cahier des charges : visite technique préalable, méthode d'emballage écrite, plan de prévention remis au donneur d'ordre, PV de conditionnement signé, marquage conforme aux exigences transport et aux éventuelles exigences ISPM 15 pour les caisses bois. Le recours à un prestataire spécialisé se justifie particulièrement pour les premiers exports maritimes ou les machines à forte valeur, où une erreur de protection se traduit par des dommages irréparables et des litiges d'assurance complexes.
| Critère | Internalisation pertinente | Externalisation recommandée |
|---|---|---|
| Compétence levage et emballage disponible en interne | Équipe formée, habituée aux machines lourdes | Absence de compétence ou de formation dédiée |
| Fréquence des opérations | Plusieurs chantiers par an | Opération ponctuelle ou exceptionnelle |
| Destination | Transport routier national, risques limités | Export maritime, longue durée, exigences ISPM 15 |
| Outillage disponible | Pont roulant, cerclage, matériaux en stock | Absence de bois, de machine à thermorétractable industrielle |
| Responsabilité et assurance | Couverture interne validée | Transfert de responsabilité contractuel au prestataire |
FAQ
Quelle est la durée typique d'immobilisation d'une machine lourde pour son emballage sur site ?
La durée dépend directement du niveau de préparation amont. Avec un phasage par sous-ensembles, un pré-assemblage des caisses et des kits prêts-à-poser préparés à J-7, l'opération finale sur la machine peut se limiter à quelques heures. Sans préparation, l'immobilisation couvre une journée complète, voire plus pour des machines de grande dimension ou à nombreuses connexions.
La norme ISPM 15 s'applique-t-elle à toutes les caisses bois d'export ?
Les exigences ISPM 15 s'appliquent aux emballages en bois massif (caisses, palettes, cales, plateaux) utilisés dans le commerce international vers les pays signataires de la convention. Le bois contreplaqué, l'OSB et les panneaux de particules en sont généralement exemptés selon les spécifications techniques. Le traitement et le marquage sont réalisés par le fabricant de caisse agréé ; il convient de le vérifier avant toute commande.
Comment protéger une machine contre la condensation lors d'un transport maritime en conteneur ?
La condensation en conteneur résulte des variations de température pendant le trajet. La protection repose sur une barrière vapeur étanche (film aluminisé soudé ou sac géant soudé) associée à des dessiccants en quantité calculée selon le volume d'air enfermé et la durée du trajet. Le scellage de la barrière doit être continu, sans perçage ni déchirure, et vérifié avant fermeture du conteneur.
Peut-on commencer l'emballage sans consignation de la machine ?
Non. Toute intervention sur une machine en atelier, même limitée à la pose de protections extérieures, suppose une consignation préalable des énergies. Les risques de remise en marche accidentelle, de mouvement résiduel hydraulique ou de décharge électrique sont présents dès que des opérateurs travaillent à proximité immédiate ou au contact de la machine.
Quels documents remettre au transporteur avant l'enlèvement ?
Le dossier remis au transporteur comprend au minimum la liste de colisage avec masses et dimensions, le plan de chargement ou les instructions d'arrimage, les coordonnées de gravité et les points de prise repérés sur la caisse, les pictogrammes de manutention, et le PV de conditionnement. Pour l'export, le certificat de traitement ISPM 15 et les documents douaniers complètent ce dossier.
Comment gérer l'emballage d'une machine lorsque l'accès atelier est limité (hauteur, largeur de porte) ?
L'audit initial identifie les contraintes de gabarit : hauteur libre, largeur des allées, capacité du pont roulant ou du chariot, accès quai. Si la machine emballée dépasse les gabarits de sortie, deux options se présentent : réduire la hauteur en positionnant la machine en transport (démontage d'éléments en hauteur) ou fractionner l'emballage en plusieurs colis passant séparément les points contraignants. La caisse est alors assemblée par sections à l'extérieur de l'atelier.
Quand faire appel à un prestataire d'emballage sur site plutôt que d'internaliser ?
Le recours à un prestataire est pertinent dès lors que la destination est l'export maritime, que le bois de la caisse doit satisfaire aux exigences ISPM 15, que l'entreprise ne dispose pas de compétences levage-emballage combinées, ou que l'opération est ponctuelle et ne justifie pas d'investir dans les matériaux et l'outillage nécessaires. Le prestataire fournit également une responsabilité contractuelle sur l'emballage réalisé, ce qui simplifie la gestion des litiges transport.
Voir nos caisses en bois sur hellopro.fr
Prix sur demande
Envoyer un message
Caisse en OSB
Prix sur demande
Envoyer un message
