Dimensionnement d'une remplisseuse : 15 points à vérifier

💡 À retenir :

• Le dimensionnement d'une remplisseuse repose sur 15 critères interdĂ©pendants : produit, contenant, cadence, technologie de dosage, prĂ©cision, nettoyage, utilitĂ©s, intĂ©gration et validation FAT/SAT.
• La technologie pondĂ©rale convient aux produits dont la viscositĂ© varie avec la tempĂ©rature, car elle dose au poids rĂ©el, indĂ©pendamment des variations rhĂ©ologiques.
• Le remplissage Ă  niveau garantit un niveau visuel uniforme, mais ne contrĂ´le pas le volume rĂ©el : ce choix s'impose uniquement quand l'aspect prime sur la conformitĂ© volumique.
• Tout produit moussant exige un remplissage par le fond (canne plongeante ou ajutage) et des essais avec le produit rĂ©el avant validation.
• Les fonctions "no can no fill" et anti-goutte doivent ĂŞtre exigĂ©es par dĂ©faut dans le cahier des charges pour protĂ©ger la propretĂ© de la ligne aval.
• Le FAT doit impĂ©rativement ĂŞtre conduit avec le produit rĂ©el, les contenants dĂ©finitifs et un plan d'Ă©chantillonnage documentĂ© ; un FAT sur eau seule ne valide pas le comportement du produit.

Choisir et dimensionner une remplisseuse automatique ou une remplisseuse semi-automatique dĂ©termine la cadence, la rĂ©gularitĂ© du dosage et l’évolution future de la ligne. Une machine mal adaptĂ©e au produit, aux contenants ou aux volumes prĂ©vus peut entraĂ®ner des arrĂŞts, des rebuts et des coĂ»ts supplĂ©mentaires après l’installation. Ce guide prĂ©sente 15 points Ă  vĂ©rifier pour dĂ©finir le besoin, comparer les technologies de dosage et transmettre aux fournisseurs un projet suffisamment prĂ©cis.

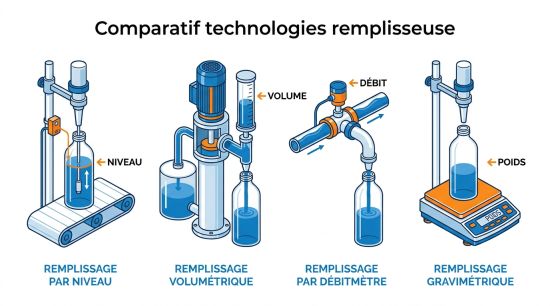

Avant de détailler les 15 points, ce tableau synthétise les quatre grandes familles de dosage. Les valeurs sont des repères issus de fiches techniques ; elles restent à valider avec le fournisseur retenu.

Le choix d’une remplisseuse dĂ©pend d’abord des caractĂ©ristiques rĂ©elles du produit. Sa viscositĂ© Ă  la tempĂ©rature de conditionnement, sa tendance Ă  mousser, sa sensibilitĂ© Ă  l’air, la prĂ©sence Ă©ventuelle de particules et son agressivitĂ© chimique influencent directement la technologie de dosage, le type de buses et les matĂ©riaux en contact. Des informations incomplètes peuvent conduire Ă  une machine mal adaptĂ©e, Ă  des Ă©carts de remplissage ou Ă  des modifications coĂ»teuses après l’installation. Le fournisseur de remplisseuse doit donc disposer de la fiche technique du produit, de sa plage de tempĂ©rature et d’échantillons reprĂ©sentatifs afin de rĂ©aliser des essais avant la validation de la solution.

La viscosité d’un produit peut évoluer selon sa température, son agitation ou sa vitesse de circulation dans les circuits. Un produit plus épais au démarrage peut ralentir le remplissage, tandis qu’un produit plus fluide en cours de production peut modifier le débit et la quantité dosée. Ces variations doivent être prises en compte lors du dimensionnement, en particulier pour les systèmes dont le dosage dépend du temps d’écoulement. Les essais doivent reproduire les conditions minimales et maximales de production afin de vérifier la régularité des doses et la cadence réellement atteignable.

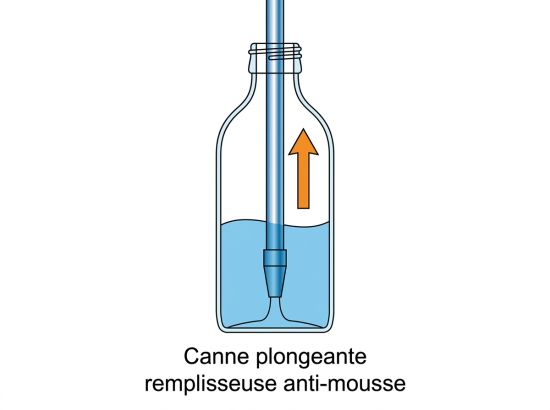

Un produit moussant peut donner l’impression que le contenant est plein avant que la quantitĂ© prĂ©vue soit atteinte. La mousse provoque Ă©galement des dĂ©bordements, salit le col des flacons, retarde le bouchage et rĂ©duit la cadence de la ligne. Le comportement du produit doit ĂŞtre testĂ© avec le contenant dĂ©finitif, Ă  diffĂ©rentes vitesses de remplissage et dans les conditions rĂ©elles de transfert depuis la cuve. Lorsque la mousse persiste, une machine de remplissage plongeante peut dĂ©poser le produit près du fond du contenant et rĂ©duire les turbulences. Cette configuration doit ĂŞtre validĂ©e avec le produit rĂ©el, car son efficacitĂ© dĂ©pend aussi du dĂ©bit, de la forme du contenant et du diamètre du col.

La taille, la dureté et la proportion des particules influencent directement le choix du système de dosage, des vannes et du diamètre des buses. Des morceaux trop gros peuvent obstruer le circuit, être écrasés pendant le remplissage ou provoquer des arrêts répétés. Le fournisseur doit donc recevoir un échantillon représentatif du produit, contenant les particules les plus volumineuses. Les essais doivent être réalisés avec la formule complète, et non uniquement avec sa base liquide, afin de vérifier que le produit circule sans blocage et conserve son aspect après dosage.

Les dimensions, la forme, le matériau et le diamètre du col déterminent le guidage des contenants, le type de buses et les changements de format à prévoir. Il faut également définir si la priorité porte sur la quantité réelle remplie ou sur l’uniformité visuelle du niveau. Un remplissage volumétrique distribue une quantité constante, mais le niveau peut varier lorsque les contenants présentent des différences internes. À l’inverse, un remplissage à niveau offre un aspect visuel homogène, sans garantir exactement le même volume dans chaque bouteille. Les formats les plus petits, les plus grands et les moins stables doivent être testés avant la validation de la machine.

La machine doit couvrir tous les formats prévus, par exemple de 250 ml à 1 L, sans réglages complexes. Selon la technologie et le produit, une remplisseuse volumétrique peut atteindre une précision d’environ ±0,5 à ±1 %. Pour de grands contenants de 5 à 50 L, un dosage pondéral peut afficher un écart de ±2 à ±5 g. Les performances doivent être vérifiées sur au moins 30 contenants consécutifs, avec le produit réel et dans les conditions normales de production. Les valeurs annoncées par le fabricant doivent être confirmées lors des essais.

La cadence à retenir ne correspond pas uniquement à la vitesse maximale annoncée par le fabricant. Elle doit tenir compte du volume à produire, du temps disponible, des changements de format, des nettoyages, des arrêts et des opérations réalisées avant ou après le remplissage. Une machine sous-dimensionnée peut rapidement devenir un goulot lorsque les commandes augmentent. À l’inverse, une installation trop rapide peut coûter plus cher, occuper davantage d’espace et rester sous-utilisée. Le besoin doit donc être calculé à partir de la production réellement attendue, tout en prévoyant une marge raisonnable pour accompagner l’évolution des volumes.

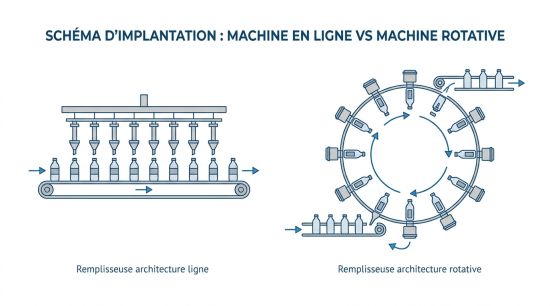

Le nombre de tĂŞtes et l’architecture de la machine dĂ©pendent de la cadence recherchĂ©e, du volume Ă  doser et du temps nĂ©cessaire pour remplir chaque contenant. Une remplisseuse linĂ©aire convient gĂ©nĂ©ralement aux productions multi-formats et aux changements frĂ©quents, tandis qu’une remplisseuse rotative rĂ©pond davantage aux cadences Ă©levĂ©es et aux productions rĂ©gulières. Ajouter des tĂŞtes permet d’augmenter le dĂ©bit, mais rend aussi les rĂ©glages, le nettoyage et la maintenance plus complexes. Il faut donc vĂ©rifier la rĂ©gularitĂ© du dosage sur chaque tĂŞte, l’accessibilitĂ© des composants et la facilitĂ© de changement de format. Le choix ne doit pas reposer uniquement sur la cadence maximale annoncĂ©e, mais sur les performances obtenues avec le produit et les contenants rĂ©els.

La technologie de dosage doit ĂŞtre sĂ©lectionnĂ©e selon la viscositĂ©, la tempĂ©rature, la prĂ©sence de mousse ou de particules, la prĂ©cision attendue et la cadence.

Les coulures peuvent salir le col des contenants, le convoyeur et les équipements situés après la remplisseuse. Elles provoquent alors des retouches, des problèmes de bouchage et des arrêts pour nettoyage. La machine doit donc détecter la présence d’un contenant avant de lancer le dosage et interrompre automatiquement le remplissage lorsqu’aucun flacon n’est correctement positionné. Des buses anti-goutte et un bac de récupération limitent également les pertes de produit. Ces fonctions sont particulièrement importantes pour les produits collants, corrosifs, colorés ou difficiles à nettoyer. Leur efficacité doit être contrôlée lors des démarrages, des arrêts et des reprises de production.

De l’air peut pénétrer dans le circuit lors de l’amorçage, après un arrêt, en cas de raccord mal étanche ou lorsque le niveau de produit dans la cuve devient insuffisant. Les bulles présentes dans les tuyaux ou dans le système de dosage peuvent alors provoquer des écarts sur les premiers contenants remplis. La remplisseuse doit prévoir une procédure simple d’amorçage et de purge avant le démarrage de la production. Il faut également vérifier la stabilité du dosage après un arrêt prolongé ou une remise en route à froid. Des écarts répétés au redémarrage peuvent signaler une mauvaise purge, une prise d’air ou l’usure d’un joint.

Le mode de nettoyage dĂ©pend du secteur, des produits conditionnĂ©s et de la frĂ©quence des changements de rĂ©fĂ©rence. Dans l’agroalimentaire, la cosmĂ©tique ou la pharmacie, un nettoyage insuffisant peut provoquer une contamination entre deux productions et entraĂ®ner la mise Ă  l’écart d’un lot. La machine doit donc permettre une vidange complète du circuit, un accès simple aux pièces en contact avec le produit et un dĂ©montage rapide lorsque le nettoyage est manuel. Si un nettoyage en place est prĂ©vu, il faut vĂ©rifier que les buses, les vannes, les joints et les circuits sont compatibles avec les tempĂ©ratures et les produits de lavage utilisĂ©s sur le site. La durĂ©e du nettoyage doit Ă©galement ĂŞtre prise en compte, car elle rĂ©duit le temps disponible pour la production.

Avant la commande, il faut vérifier les besoins de la remplisseuse en électricité, en air comprimé et, si nécessaire, en eau pour le nettoyage. Une alimentation insuffisante peut empêcher la machine d’atteindre la cadence prévue ou provoquer des arrêts répétés. L’implantation doit aussi tenir compte de l’espace disponible, de la hauteur sous plafond et des accès nécessaires pour le nettoyage et la maintenance. Il faut prévoir suffisamment de place autour de la machine pour intervenir sur les buses, les pompes, les pistons ou les autres composants sans déplacer toute l’installation. Ces contraintes doivent être comparées aux capacités réelles de l’atelier avant de valider l’achat.

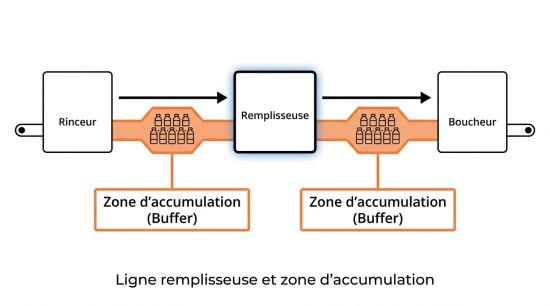

La remplisseuse doit fonctionner Ă  une cadence compatible avec les Ă©quipements placĂ©s avant et après elle, comme l’alimentation des contenants, le rinçage, le bouchage, l’étiquetage ou l’encartonnage. Le choix entre une remplisseuse seule ou une ligne complète dĂ©pend notamment du niveau d’automatisation recherchĂ© et de la capacitĂ© des diffĂ©rents postes Ă  fonctionner au mĂŞme rythme. Une remplisseuse plus rapide que la boucheuse peut provoquer une accumulation de flacons, tandis qu’une alimentation irrĂ©gulière peut entraĂ®ner des arrĂŞts frĂ©quents. Il faut donc vĂ©rifier la hauteur et la largeur des convoyeurs, la stabilitĂ© des contenants pendant leur transfert et la communication entre les Ă©quipements. Les essais doivent porter sur l’ensemble du flux afin d’identifier les goulots avant la mise en production.

Les performances de la remplisseuse doivent être vérifiées avant son expédition, puis après son installation sur le site. Les essais réalisés chez le fournisseur, appelés FAT, permettent de contrôler le dosage, la cadence, les fonctions de sécurité, le nettoyage et les changements de format. Ils doivent être effectués avec le produit réel et les contenants définitifs, et non uniquement avec de l’eau.
