Choisir entre un débitmètre à ultrasons et un débitmètre électromagnétique ne relève pas seulement de la métrologie. Le choix du standard réseau associé influence aussi l’intégration dans l’architecture d’automatisation, la remontée des diagnostics, la cybersécurité et les coûts de mise en service. Lorsque ces deux décisions sont traitées séparément, le projet peut générer des surcoûts évitables : passerelles ajoutées en urgence, mapping de registres à reprendre, données indisponibles dans le SCADA ou incompatibilités avec le parc PLC/DCS existant. Ce guide aide les ingénieurs méthodes, automaticiens et acheteurs techniques à choisir la bonne technologie de mesure, puis à verrouiller le standard de communication adapté au site. Il couvre les principaux cas de figure : projet neuf, retrofit, environnement ATEX, intégration SCADA et compatibilité avec les équipements déjà installés.
Devis pour un débitmètre à ultrason
Dans quels cas choisir un débitmètre à ultrasons ou électromagnétique en process industriel ?

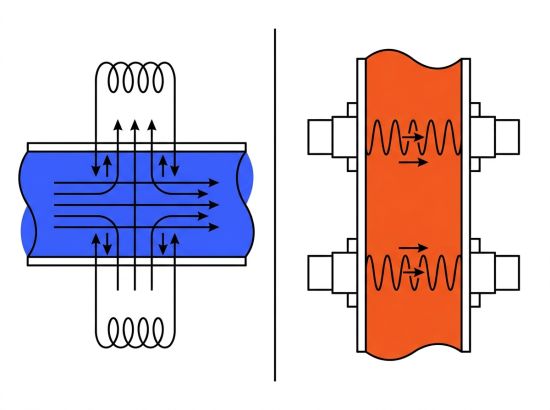

Le choix entre un débitmètre à ultrasons et un débitmètre électromagnétique dépend d’abord du fluide, puis des contraintes d’installation et du niveau de précision attendu. Le débitmètre électromagnétique s’impose sur les liquides conducteurs, tandis que l’ultrason devient plus pertinent sur les fluides non conducteurs, les conduites existantes ou les installations où l’arrêt de process doit être évité.
Compatibilité du fluide avec la technologie
| Critère | Électromagnétique | Ultrasons |
|---|---|---|
| Fluides conducteurs (eau, boues, acides) | Oui, conductivité supérieure à 5 µS/cm | Non adapté |
| Hydrocarbures, solvants, eau ultra-pure | Non | Oui |
| Fluides avec solides en suspension | Jusqu'à 40 % de charge selon modèle | Limité à moins de 5 % |
| Installation sans coupure de process | Non, bride en ligne obligatoire | Oui en version clamp-on |
| Pertes de charge | Nulles (pas d'obstacle dans le tube) | Nulles en clamp-on |
Le premier critère de choix est la conductivité électrique du fluide. Un débitmètre électromagnétique exige généralement une conductivité minimale d’environ 5 µS/cm pour fonctionner correctement. Il convient donc aux fluides aqueux, boues, acides dilués, effluents industriels, pâtes papetières ou jus alimentaires. En revanche, il ne fonctionne pas sur les fluides faiblement conducteurs ou non conducteurs comme les hydrocarbures, les solvants organiques ou certaines eaux ultra-pures.
Contraintes d’installation et impact sur la performance
La qualité du profil d’écoulement influence directement la précision des deux technologies. Un coude, une réduction, une pompe ou une vanne partiellement fermée en amont peut créer des turbulences et fausser la mesure. Le débitmètre électromagnétique demande souvent moins de longueurs droites qu’un débitmètre à ultrasons, notamment en version clamp-on ou multi-voies.
En pratique, il faut vérifier :
- les longueurs droites disponibles en amont et en aval ;
- la présence de perturbateurs hydrauliques proches du point de mesure ;
- l’état intérieur de la conduite ;
- le matériau de tuyauterie et la présence éventuelle d’un revêtement ;
- l’accessibilité pour la pose, le contrôle et la maintenance.
Sur un clamp-on, la qualité acoustique de la paroi est déterminante. Une conduite entartrée, corrodée, multicouche ou revêtue intérieurement peut réduire fortement le signal. Sur un débitmètre électromagnétique, le risque principal vient plutôt de l’encrassement des électrodes par des dépôts isolants, notamment en eau chargée, calcaire ou graisseuse.
Précision réaliste et diagnostics disponibles
Le débitmètre électromagnétique offre généralement une précision élevée et stable, souvent autour de ±0,3 à ±0,5 % de la lecture dans de bonnes conditions d’installation. Un débitmètre à ultrasons inline multi-voies peut atteindre des niveaux comparables. En revanche, un modèle clamp-on portable se situe plutôt autour de ±1 à ±3 %, selon le diamètre, l’état de la conduite et la qualité du montage.
Le choix du protocole de communication influence aussi les diagnostics disponibles. En 4-20 mA seul, le système reçoit principalement la valeur de débit. Avec HART, bus de terrain ou Ethernet industriel, il devient possible de remonter des informations utiles à la maintenance : qualité du signal, bruit, statut capteur, alarme de conduite vide, encrassement ou dérive instrument.
Pourquoi un mauvais standard réseau peut-il coûter plus cher que le débitmètre ?
Le standard réseau ne doit pas être choisi après coup. Une technologie de mesure correctement sélectionnée peut générer des surcoûts si elle n’est pas compatible avec l’architecture PLC, DCS ou SCADA du site. Passerelle ajoutée en urgence, mapping de registres à reprendre, diagnostics indisponibles ou risques cyber mal anticipés peuvent coûter plus cher que l’écart de prix entre deux débitmètres.

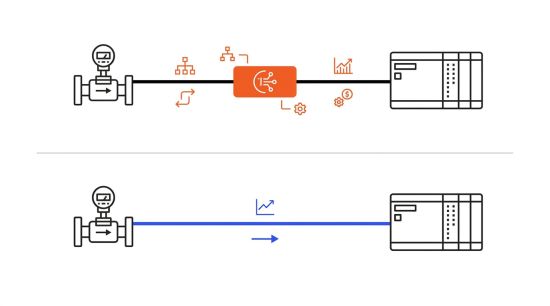

Surcoûts liés aux passerelles et convertisseurs
L’ajout d’une passerelle de protocole en cours de projet augmente rapidement le coût réel de l’installation. Le matériel lui-même peut rester limité, mais les coûts indirects s’accumulent : câblage supplémentaire, alimentation en armoire, configuration, tests FAT/SAT, documentation et maintenance.
Les principaux postes à anticiper sont :
- l’ajout de matériel en armoire ;
- le câblage et l’alimentation de la passerelle ;
- le mapping entre protocole source et protocole cible ;
- la validation en FAT et en SAT ;
- la gestion des pièces de rechange ;
- le risque d’obsolescence logicielle.
Une passerelle peut rester acceptable lors d’un retrofit ponctuel ou pour intégrer un petit nombre de capteurs dans un parc hétérogène. Elle devient plus risquée lorsqu’elle porte plusieurs instruments critiques ou lorsqu’elle se trouve sur une ligne de production sans redondance.
Perte de diagnostics et maintenance dégradée
Le protocole choisi détermine la richesse des données disponibles au PLC ou au SCADA. En 4-20 mA analogique sans HART, seule la variable de débit remonte. Les informations de dérive, d’encrassement, de bruit de signal ou de défaut interne restent invisibles jusqu’à une anomalie de production ou une intervention de maintenance.
Avec HART, les diagnostics deviennent accessibles sur la même boucle courant. Les bus de terrain et l’Ethernet industriel vont plus loin : ils permettent la transmission de plusieurs variables, la remontée d’alarmes structurées, la paramétrie à distance et l’intégration dans les outils d’asset management. Sur un parc important, ces données réduisent les rondes de contrôle et facilitent la détection précoce des dérives.
Risques cyber et conformité IEC 62443
Le choix du protocole réseau influence aussi la surface d’attaque du système de contrôle. Un débitmètre connecté en Profinet ou EtherNet/IP expose davantage de services réseau qu’une boucle 4-20 mA avec accès HART local. Cette exposition doit être prise en compte dans l’architecture OT, notamment selon les principes de segmentation IEC 62443.
Les points à vérifier sont notamment :
- la segmentation réseau par zone fonctionnelle ;
- le contrôle des accès aux outils de configuration ;
- la désactivation des services inutiles ;
- la journalisation des changements de paramètres ;
- la gestion des mises à jour firmware ;
- l’inventaire des équipements dans la CMDB du site.
Les passerelles doivent être surveillées avec attention, car elles concentrent plusieurs flux et peuvent exposer une interface de configuration rarement mise à jour après la mise en service.
Comment choisir le bon standard de communication pour votre parc existant ?
Le bon standard de communication dépend du parc installé, du niveau de diagnostic attendu, de la distance de câblage, de la densité d’instruments et des exigences cyber. En retrofit, le choix doit d’abord partir des cartes d’E/S et des protocoles déjà disponibles. En projet neuf, il faut aligner le besoin de données, la maintenance, l’automatisme et l’architecture réseau dès la phase de spécification.
Critères de choix entre 4-20 mA, HART, bus de terrain et Ethernet industriel
En retrofit, le critère décisif est la compatibilité avec les cartes d’E/S existantes. Un capteur compatible HART ne remontera pas ses diagnostics si les cartes analogiques ou le multiplexeur HART ne permettent pas de les lire. Il faut donc vérifier l’infrastructure avant de promettre des fonctions de maintenance avancées.
Pour un projet neuf, les critères principaux sont :
- la distance entre le capteur et l’armoire ;
- le nombre d’instruments sur un même segment ;
- le besoin de diagnostics et de variables secondaires ;
- les exigences de temps réel ;
- la redondance attendue ;
- les contraintes ATEX et cybersécurité ;
- les standards déjà maîtrisés par les équipes maintenance.
Le 4-20 mA reste simple et robuste pour une mesure isolée. HART ajoute les diagnostics sans modifier fortement l’architecture. Modbus RTU, Profibus ou Profinet deviennent plus pertinents lorsque plusieurs instruments doivent être intégrés, configurés et supervisés à distance.

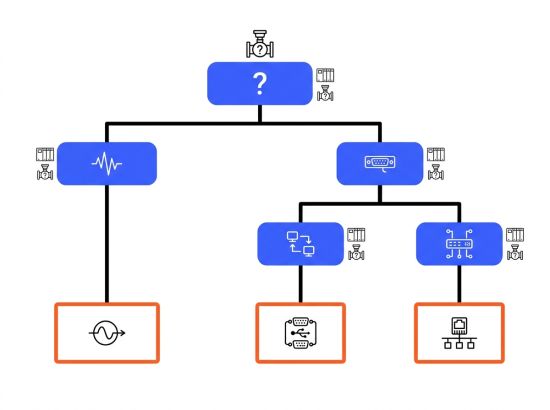

Matrice de décision métrologie, réseau et exploitation
| Besoin data / diagnostic | Parc existant / contrainte site | Standard recommandé |
|---|---|---|
| Débit seul, pas de diagnostic | Cartes 4-20 mA, câblage existant | 4-20 mA analogique |
| Débit + diagnostics ponctuels | Cartes 4-20 mA + multiplexeur HART | 4-20 mA + HART 7 |
| Multi-variables, maintenance conditionnelle | RS-485 disponible, distances longues | Modbus RTU |
| Intégration PLC Siemens, diagnostics intégrés | Greenfield ou retrofit réseau | Profinet |
| Intégration PLC Rockwell, diagnostics intégrés | Greenfield ou retrofit réseau | EtherNet/IP |
| Zone ATEX 1 ou 2, alimentation bus | Segment process avec coupleur | Profibus PA |
| Zones éloignées, contrainte cyber réduite | Faible bande passante acceptée | WirelessHART |
La matrice de décision doit croiser trois dimensions : la technologie de mesure, le besoin de données et les contraintes du site. Un débitmètre électromagnétique en 4-20 mA peut suffire pour une boucle simple de process. Un débitmètre à ultrasons avec diagnostics avancés sera plus pertinent si la qualité de signal doit être surveillée en continu. Un protocole Ethernet industriel devient intéressant lorsque le débitmètre s’intègre dans une ligne automatisée avec supervision centralisée.
Cette décision doit être prise avec les trois parties prenantes clés :
- l’automaticien, pour la compatibilité PLC, DCS et cartes d’E/S ;
- la maintenance, pour les diagnostics, l’accès aux paramètres et l’asset management ;
- l’IT/OT ou la cybersécurité, pour la segmentation réseau et les exigences IEC 62443.
Sans cette validation croisée, le choix du protocole risque de répondre à un besoin technique partiel, sans garantir l’exploitabilité à long terme.
Interopérabilité PLC, DCS et SCADA
L’interopérabilité ne se limite pas à choisir un protocole annoncé comme compatible. Elle doit être vérifiée avec les outils, versions logicielles et fichiers de description utilisés sur le site. Pour Profibus et Profinet, il faut contrôler la disponibilité du fichier GSD ou GSDML, sa version et sa compatibilité avec le logiciel de configuration du PLC.
En HART, les fichiers DD, EDD ou DTM doivent être disponibles pour l’outil de maintenance utilisé en usine. Sans ces fichiers, les diagnostics peuvent rester accessibles seulement en local, via communicateur portable. Pour Modbus RTU, il faut documenter et tester l’adressage des registres, l’ordre des octets et le format des flottants avant la mise en service. Ces détails évitent une grande partie des retards d’intégration lors du SAT.
