- Capter : le tuyau perforé, noyé dans un lit de graviers et enveloppé d'un géotextile, absorbe l'eau du sol.
- Transporter : la pente du drain dirige l'eau par gravité vers un point bas.
- Évacuer : un exutoire adapté (réseau pluvial, fossé, puits d'infiltration) prend en charge l'eau collectée.
Sommaire
- Qu'est-ce qu'un drainage périphérique ?
- Comment diagnostiquer l'origine de l'humidité avant de creuser ?
- Comment concevoir le drainage : tracé, pente et exutoire ?
- Quelles sont les étapes pour poser un drain français ?
- Quelle réglementation s'applique au drainage périphérique ?
- Quel matériel prévoir pour réaliser un drainage périphérique ?
- Comment entretenir un drainage périphérique ?
- FAQ
Cet article vous plaît ?
Partagez-le !
Sommaire
- Qu'est-ce qu'un drainage périphérique ?
- Comment diagnostiquer l'origine de l'humidité avant de creuser ?
- Comment concevoir le drainage : tracé, pente et exutoire ?
- Quelles sont les étapes pour poser un drain français ?
- Quelle réglementation s'applique au drainage périphérique ?
- Quel matériel prévoir pour réaliser un drainage périphérique ?
- Comment entretenir un drainage périphérique ?
- FAQ
Temps de lecture estimé : 9min
💡Ce qu'il faut retenir
- Le drainage périphérique (ou drain français) intercepte et évacue l'eau au pied des fondations avant qu'elle ne provoque des infiltrations ou des dégâts structurels.
- Un diagnostic préalable s'impose : identifier l'origine de l'humidité (ruissellement, remontées capillaires, nappe, gouttières défectueuses) avant tout chantier.
- La réalisation implique systématiquement une tranchée, un géotextile, un lit de graviers, un tuyau perforé posé en pente, des regards et un exutoire adapté.
- La pente minimale du drain est de 1 cm/m (1 %) pour garantir un écoulement gravitaire.
- L'exutoire doit être choisi selon la réglementation locale : réseau pluvial, fossé, puits d'infiltration — jamais le réseau d'eaux usées.
- Ces travaux touchent aux fondations : un avis professionnel est recommandé dès que le sous-sol est concerné, que la nappe est proche ou que le terrain est argileux.
- Le coût varie de 30 à 80 €/m linéaire en DIY, de 80 à 200 €/m avec un terrassier, selon la profondeur et la nature du sol.
- Un entretien annuel des regards et un hydrocurage tous les 5 à 10 ans prolongent la durée de vie du dispositif (20 à 40 ans).
Obtenez des devis pour un drain périphérique
L'humidité au pied des murs, les taches en cave, les odeurs de moisissures : ces symptômes signalent souvent une pression d'eau excessive contre les fondations. Le drainage périphérique, aussi appelé drain français, répond à cet enjeu en captant l'eau dans le sol avant qu'elle n'atteigne la structure. Il s'agit d'un chantier technique qui exige un diagnostic rigoureux, une conception soignée et des gestes précis à chaque étape. Ce guide présente la méthode complète pour réaliser un drainage autour d'une maison, les points de vigilance, les erreurs à éviter et les critères pour savoir quand déléguer à un professionnel.
Qu'est-ce qu'un drainage périphérique ?

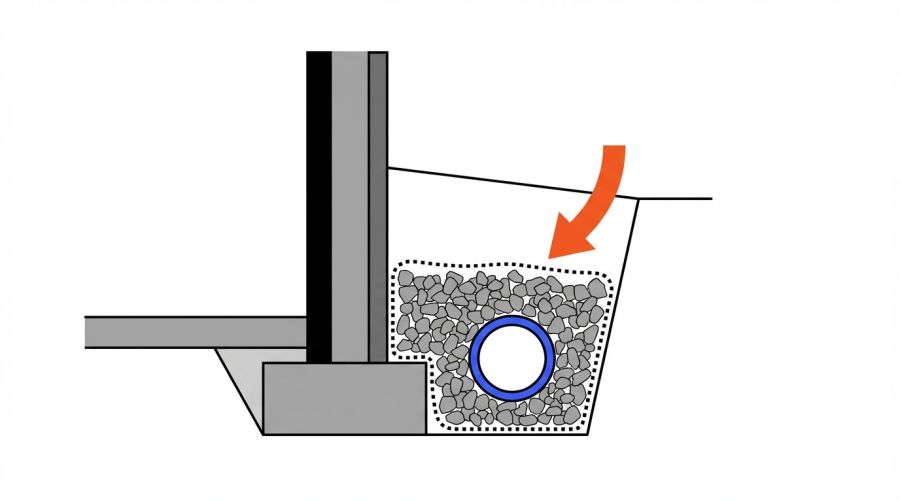

Principe de fonctionnement du drainage périphérique
Le drainage périphérique est un dispositif enterré qui capte l'eau présente dans le sol au voisinage des fondations, la collecte dans un tuyau perforé et l'achemine vers un exutoire. L'objectif est de réduire la pression hydrostatique contre les parois enterrées et d'éviter toute stagnation d'eau au contact de la structure.
Le principe suit trois fonctions successives :
Ce que le drainage résout et ce qu'il ne remplace pas
Le drain français traite l'eau de sol : eaux d'infiltration, nappes superficielles, terres gorgées d'eau après de fortes pluies. Il ne remplace pas :
- une membrane d'étanchéité sur les parois enterrées,
- la réparation de fissures structurelles,
- la gestion des eaux de ruissellement en surface (gouttières mal orientées, pente du terrain insuffisante),
- un traitement contre les remontées capillaires.

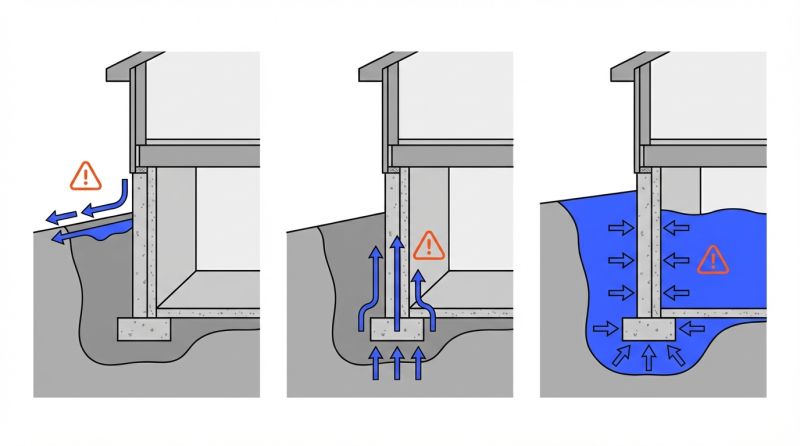

Comment diagnostiquer l'origine de l'humidité avant de creuser ?
Identifier la source réelle du problème
Creuser une tranchée sans diagnostic est une erreur fréquente. L'humidité peut avoir des origines très différentes, et le drainage ne résout pas tout.
- Ruissellement de surface : l'eau coule le long des murs après la pluie ; la pente du terrain dirige l'eau vers la maison.
- Nappe phréatique superficielle : la cave est inondée après chaque épisode pluvieux prolongé ; le sol reste humide en permanence.
- Remontées capillaires : les taches d'humidité apparaissent en bas des murs, sans lien avec la météo ; le sel cristallise à la surface de l'enduit.
- Gouttières ou descentes pluviales défectueuses : l'eau déborde en pied de mur ; le problème disparaît si on colmate la fuite.
- Condensation : les taches se forment sur les surfaces froides, souvent sur les parois côté nord ou en sous-sol mal ventilé.
Questions clés pour orienter le diagnostic
Avant tout chantier de drainage de bâtiment, il convient de répondre à ces questions :
- L'humidité apparaît-elle uniquement après la pluie ou en permanence ?
- Est-elle localisée sur un seul mur ou répartie sur tout le périmètre ?
- L'eau s'infiltre-t-elle par le bas (dalle, joint) ou par les parois ?
- Y a-t-il des odeurs de moisissures ou des traces de salpêtre ?
- Les gouttières et descentes pluviales sont-elles en bon état ?
Exutoires : ce qui est autorisé et ce qui est interdit
Le rejet de l'eau collectée doit respecter la séparation stricte des eaux pluviales et des eaux usées. Raccorder un drain périphérique au réseau d'eaux usées est interdit.
Les exutoires autorisés, selon la configuration du site :
Les exutoires autorisés, selon la configuration du site :
- Réseau pluvial communal : nécessite une autorisation de raccordement auprès de la collectivité.
- Fossé ou ruisseau : autorisation préfectorale parfois requise (loi sur l'eau de 2006).
- Puits d'infiltration (puisard) : possible si la perméabilité du sol le permet (K > 10⁻⁶ m/s) ; à éviter en zone de nappe peu profonde.
- Bassin de rétention : pour les sols peu perméables, avec rejet régulé à débit maîtrisé.
Comment concevoir le drainage : tracé, pente et exutoire ?
Tracer le parcours périphérique
Le drain suit généralement le périmètre extérieur des fondations, à une distance de 30 à 80 cm du pied de mur, selon la largeur des semelles. Le tracé privilégie :
- un parcours continu sans zones basses accidentelles,
- des angles à 45° ou 90° gérés par des coudes ou regards,
- un point bas unique raccordé à l'exutoire.
Réaliser la pente : principe et mesure
La pente minimale est de 1 cm par mètre linéaire (1 %). En pratique, on vise 1 à 2 cm/m pour garantir un écoulement gravitaire permanent, sans risque de stagnation. Une pente insuffisante entraîne le colmatage accéléré du drain.
Pour mesurer : avec un niveau à bulle et une règle de 2 m, la différence de cote doit être d'au moins 2 cm entre les deux extrémités de la règle.
Pour mesurer : avec un niveau à bulle et une règle de 2 m, la différence de cote doit être d'au moins 2 cm entre les deux extrémités de la règle.
Choisir l'exutoire
Si aucun exutoire gravitaire n'est accessible, une pompe de relevage équipée d'un clapet anti-retour assure l'évacuation automatique.
| Type d'exutoire | Condition de faisabilité | Point de vigilance |
|---|---|---|
| Réseau pluvial communal | Accès depuis le terrain | Autorisation de la collectivité |
| Fossé ou ruisseau | Proximité immédiate | Autorisation administrative |
| Puits d'infiltration | Sol perméable (K > 10⁻⁶ m/s) | Profondeur nappe à vérifier |
| Pompe de relevage | Aucun exutoire gravitaire possible | Coût électrique, maintenance |
Quelles sont les étapes pour poser un drain français ?
Étape 1 : Terrassement de la tranchée
La tranchée se creuse à l'extérieur des fondations, à 30 à 80 cm du pied de mur. La profondeur dépend de la profondeur des fondations : le drain se positionne au niveau ou légèrement en dessous de la semelle de fondation, jamais dessous.
- Dimensions courantes : largeur 40 à 60 cm, profondeur 60 cm à 1,20 m selon les cas. Avant de creuser, il faut détecter les réseaux enterrés (électricité, gaz, eau, télécom) via un téléservice de la collectivité (guichet unique réseaux et canalisations — GRDF, Enedis, etc.).
- Sécurité tranchée : au-delà de 1,30 m de profondeur, un blindage ou un étaiement est obligatoire. Ne jamais descendre seul dans une tranchée non étayée. Baliser le chantier et travailler à deux.

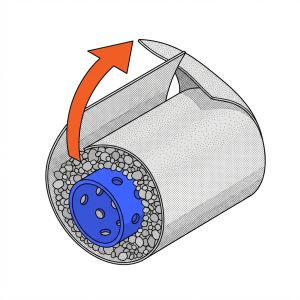

Étape 2 : Pose du géotextile
Déposer le géotextile dans la tranchée en remontant sur les deux parois, avec une surlargeur suffisante pour refermer l'enveloppe sur le dessus. Le géotextile joue deux rôles : filtrer les fines du sol (pour éviter le colmatage des graviers) et séparer les couches (gravier et terre). Il faut vérifier qu'aucune zone n'est laissée sans géotextile ; les lés se chevauchent d'au moins 30 cm.
Étape 3 : Lit de graviers sous le drain
Déposer une couche de graviers propres (20/40 mm) d'environ 10 à 15 cm en fond de tranchée, sur le géotextile. Régler la couche pour respecter la pente calculée (1 cm/m minimum). Ce lit sert de support stable au drain et constitue un premier milieu drainant. Il est impératif de vérifier la pente avec un niveau sur toute la longueur.

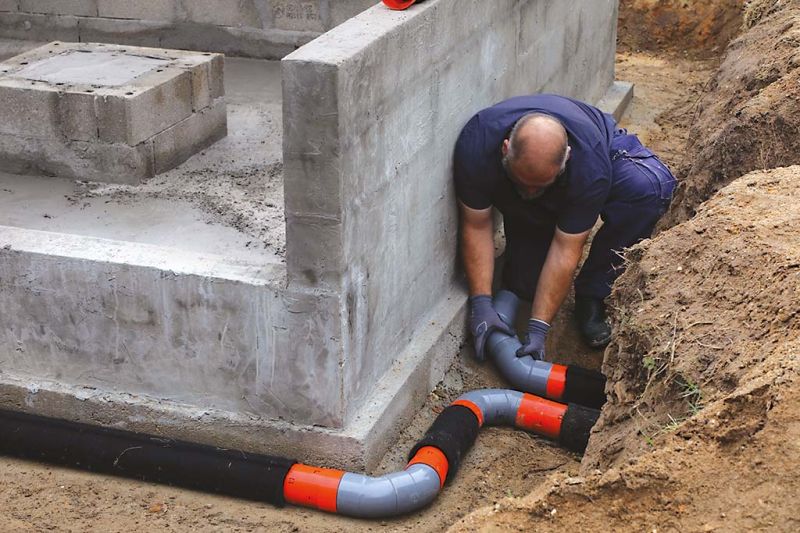

Étape 4 : Pose du tuyau de drainage perforé
Poser le drain perforé sur le lit de graviers, perforations orientées vers le bas ou sur les côtés (jamais vers le haut pour éviter que les sédiments ne bouchent les orifices). Raccorder les tronçons avec les manchons prévus à cet effet. Maintenir la pente continue sans creux. Avant recouvrement, il convient de photographie et vérifier l'orientation des perforations ainsi que la continuité de la pente.
Étape 5 : Pose des regards de visite
Installer les regards de visite aux points stratégiques : changements de direction, jonctions, départ vers l'exutoire et au minimum tous les 15 à 20 m. Le regard permet l'inspection future par caméra et le curage au jet. Il doit être vertical et la tubulure d'arrivée et de sortie soit être correctement raccordée.
Étape 6 : Recouvrement en graviers et fermeture du géotextile
Recouvrir le drain d'une couche de graviers drainants d'au moins 10 à 15 cm. L'ensemble drain + graviers doit être enveloppé par le géotextile : replier les bords supérieurs pour fermer l'enveloppe. Ce principe de "chaussette drainante" protège le système contre le colmatage sur le long terme. Il faut s'assurer en amont que le géotextile est bien fermé et qu'aucune poche de terre ne s'est glissée à l'intérieur.
Étape 7 : Raccordement à l'exutoire
Relier le drain à l'exutoire via un tuyau lisse (PVC Ø 100 à 150 mm selon débit). Si l'exutoire est un puits d'infiltration, s'assurer qu'il est rempli de graviers drainants et protégé par un géotextile. Si c'est un réseau pluvial, poser un clapet anti-retour pour éviter les refoulements en cas de réseau saturé. Pour assurer la qualité de l'installation, il faut tester l'évacuation en versant de l'eau par le regard amont et vérifier qu'elle ressort bien à l'exutoire.
Étape 8 : Remblaiement
Remblayer la tranchée en couches successives de 20 à 30 cm, en compactant chaque couche. Ne pas remblayer avec de la terre argileuse directement contre le géotextile : utiliser du sable ou du tout-venant propre sur les premières couches. Rétablir le terrain au niveau initial en favorisant une légère pente d'éloignement de la maison (2 cm/m).
Quelle réglementation s'applique au drainage périphérique ?
Autorisations et voisinage
Le drainage périphérique n'exige généralement pas de permis de construire. Cependant, plusieurs vérifications s'imposent :
- Consulter le PLU (Plan Local d'Urbanisme) de la commune : certaines zones imposent des prescriptions sur la gestion des eaux pluviales à la parcelle.
- Vérifier les servitudes de passage ou d'écoulement avec les propriétés voisines.
- S'assurer que le rejet d'eau ne crée pas de nuisance pour le voisinage (art. 640 du Code civil : l'eau doit s'écouler naturellement sans aggraver la situation des fonds inférieurs).
Règles de l'art et DTU
Il n'existe pas de DTU dédié au drainage périphérique résidentiel. Les règles de l'art s'appliquent cependant : profondeur, pente, matériaux, protections. En cas de litige ou de sinistre, la responsabilité du maître d'ouvrage ou de l'entreprise repose sur le respect de ces pratiques.
Quel matériel prévoir pour réaliser un drainage périphérique ?
Pour réaliser un drainage périphérique conformément, il est important de prévoir le matériel nécessaire, dont :
- Tuyau de drainage perforé (drain annelé ou rigide) : diamètre 80 à 100 mm, longueur selon périmètre + 10 % de marge.
- Géotextile de filtration : largeur suffisante pour envelopper gravier et drain (compter 1,2 à 1,5 m de largeur).
- Graviers ou concassé drainant 20/40 mm : propre, sans fines, pour éviter le colmatage.
- Regards de visite : au moins un tous les 15 à 20 m et à chaque changement de direction.
- Raccords, coudes, bouchons d'obturation.
- Tuyau de raccordement à l'exutoire (PVC lisse, diamètre adapté).
Quelques outils s'ajoutent à la liste : pelle, pioche, bêche, brouette, niveau à bulle ou niveau laser, mètre ruban, cordeau, scie à métaux ou cisaille pour couper le drain. Le professionnel, réalisant le drainage français, doit se munir d'équipements de protection individuelle (EPI).
Comment entretenir un drainage périphérique ?
Un drain bien posé dure de 20 à 40 ans avec un entretien régulier. Les actions à planifier :
- Inspection annuelle des regards : vérifier le niveau de dépôts, l'état des raccords, l'absence d'obstruction visible.
- Test d'évacuation après chaque épisode pluvieux intense : si l'eau stagne dans le regard, le drain est partiellement colmaté.
- Hydrocurage tous les 5 à 10 ans : nettoyage au jet haute pression depuis les regards ; intervention d'une entreprise spécialisée.
- Inspection par caméra si on suspecte un affaissement ou une rupture de tuyau.
FAQ
À quelle profondeur poser un drain périphérique ?
Le drain se place au niveau de la semelle de fondation ou légèrement en dessous, généralement entre 60 cm et 1,20 m de profondeur selon la construction.
Quelle pente pour un drain français ?
La pente minimale est de 1 cm par mètre linéaire (1 %). En pratique, 1,5 à 2 cm/m offrent une marge de sécurité.
Peut-on faire un puits perdu comme exutoire ?
Oui, si la perméabilité du sol le permet (K > 10⁻⁶ m/s) et si la nappe phréatique est suffisamment profonde. Une vérification préalable de la perméabilité est nécessaire.
Où évacuer l'eau du drain ?
Dans le réseau pluvial communal (avec autorisation), un fossé (selon règles locales) ou un puits d'infiltration. Le réseau d'eaux usées est interdit.
Faut-il une autorisation pour poser un drain périphérique ?
En général, non. Cependant, vérifier le PLU local et les conditions de rejet vers le domaine public est requis.
Le drainage suffit-il à éliminer l'humidité en cave ?
Pas toujours. Si les parois sont poreuses ou fissurées, une étanchéité des murs est nécessaire en complément.
Combien de temps dure un drain français ?
De 20 à 40 ans avec un entretien régulier (inspection annuelle, hydrocurage tous les 5 à 10 ans).
Peut-on poser un drain perforé sans géotextile ?
Non. Sans géotextile, les fines du sol colmatent rapidement les graviers et le drain. Le système perd son efficacité en quelques années.
Faut-il déposer une membrane d'étanchéité en même temps ?
Si les murs enterrés n'en disposent pas, oui. Le drainage et l'étanchéité sont complémentaires, non interchangeables.
Peut-on réaliser ce chantier en plein hiver ?
Le terrassement par temps de gel est déconseillé (sol dur, risque de dégel différentiel). Éviter également les périodes de fortes pluies pour le remblai.
