Temps de lecture estimé : 6min
💡 L'essentiel à retenir :
- La pureté du gaz se perd principalement dans la distribution, entre la source et le point d'utilisation, et non dans la bouteille elle-même : fuites, rétro-diffusion et dégazage des matériaux en sont les causes principales.
- Un gaz grade 4.5 (99,995 %) contient jusqu'à 50 ppm d'impuretés totales, contre 10 ppm pour un grade 5.0 (99,999 %) et moins de 1 ppm pour un grade 6.0 (99,9999 %) : le choix du grade doit être aligné sur les seuils tolérés par le procédé.
- Les composants en contact avec le gaz UHP doivent être en inox 316L nettoyé et passivé, avec des vannes à diaphragme sans garniture (packless) : les polymères standards (néoprène, caoutchouc) dégazent des hydrocarbures et de l'humidité qui contaminent le flux.
- La purge par cycles compression/détente réduit exponentiellement la contamination résiduelle : 3 à 5 cycles suffisent pour descendre à des niveaux acceptables lors d'un changement de bouteille, à condition de ne jamais purger jusqu'à 0 bar (risque de rétro-diffusion d'air).
- Un purificateur positionné au point d'utilisation (POU) constitue le dernier rempart avant l'outil ou l'instrument, capable d'atteindre des sorties inférieures à 100 ppt pour H₂O et O₂.
- Pour les gaz réactifs, corrosifs ou toxiques (HCl, NO, H₂S…), une purge à l'azote du détendeur avant chaque changement de bouteille est obligatoire pour protéger les composants et la sécurité des opérateurs.
En industrie comme en laboratoire, un gaz pur livré en grade 5.0 peut perdre une partie de ses caractéristiques avant d’atteindre le point d’utilisation si le réseau de distribution n’est pas adapté. Chaque détendeur, raccord, flexible ou canalisation représente une source potentielle d’humidité, d’oxygène, de particules ou d’hydrocarbures. La préservation de la pureté constitue donc un enjeu central dans la distribution des gaz industriels et gaz techniques, en particulier pour les gaz haute pureté (HP) et ultra-haute pureté (UHP). Ce guide présente les matériaux à privilégier, les équipements de détente et de filtration, les procédures de purge, les bonnes pratiques de changement de bouteille et les contrôles à mettre en place pour maintenir les spécifications du gaz jusqu’au point d’usage.
Obtenez un devis pour un gaz pur
Quels grades de pureté et quels contaminants sont à maîtriser ?
Lecture des grades et niveaux d'impuretés
Le système de notation en grades repose sur le nombre de "9" successifs dans le pourcentage de pureté. Un grade 4.5 correspond à 99,995 %, soit 50 ppm d'impuretés totales. Un grade 5.0 atteint 99,999 %, soit 10 ppm. Le grade 6.0 (99,9999 %) descend sous le ppm. L'appellation UHP (ultra-haute pureté) couvre généralement les grades 5.0 et supérieurs. En pratique, la pureté globale ne suffit pas à caractériser un gaz. Les impuretés se contrôlent par espèce et par seuil. Un gaz de grade 5.0 peut présenter un niveau d'humidité inférieur à 3 ppm (azote haute pureté) ou inférieur à 0,1 ppm (xénon), selon le procédé de fabrication.
Contaminants critiques et leurs effets process
Les quatre familles de contaminants à surveiller en priorité sont :
- L'humidité (H₂O) : présente partout dans l'atmosphère, elle provoque la corrosion des composants, perturbe les réactions sensibles et fausse les analyses chromatographiques. Les seuils typiques vont de 0,5 ppm (argon haute pureté) à 5 ppm (hélium, oxygène).
- L'oxygène (O₂) : une remontée de la teneur en O₂ à l'intérieur d'une ligne inerte signale quasi systématiquement une fuite. En procédé sous atmosphère protectrice, même quelques ppm d'O₂ génèrent des défauts de surface ou des réactions parasites.
- Les hydrocarbures (CnHm) : issus des lubrifiants, des joints polymères ou de l'environnement, ils dérivent la ligne de base en chromatographie et contaminent les produits finis en pharmacie ou en électronique.
- Les particules et huiles : générées par l'usure des composants ou la contamination à la source, elles obstruent les détendeurs et endommagent les instruments sensibles.
Vous êtes fournisseur de gaz purs ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads

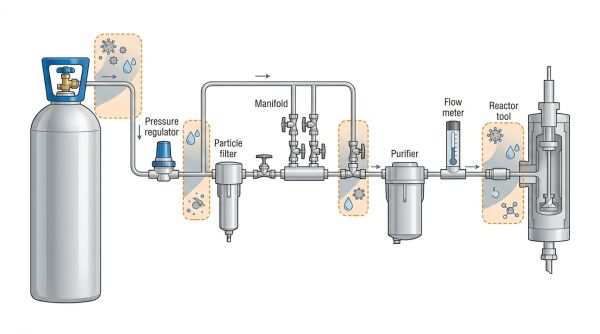

Où la contamination se produit-elle dans la distribution ?
Fuites, rétro-diffusion et volumes morts
La contamination ne vient pas uniquement de la source. Elle s'introduit à chaque point de connexion, à chaque zone stagnante et à chaque intervention sur le réseau.

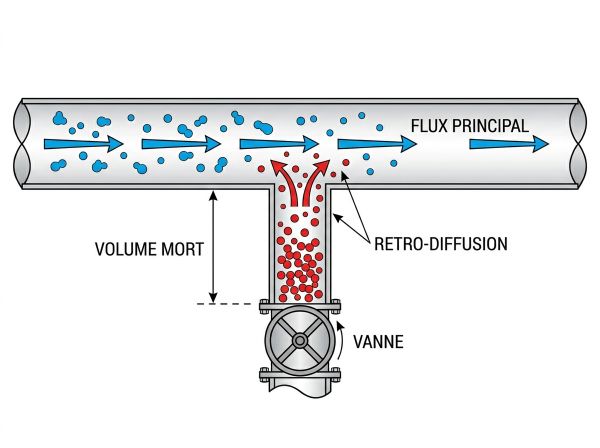

Les fuites permettent à l'air atmosphérique d'entrer dès que la pression locale descend sous la pression ambiante (arrêt process, purge complète). Un taux de fuite de 1 × 10⁻⁹ atm·cc/s est la référence pour les composants UHP. La rétro-diffusion survient lorsque le flux de gaz ralentit ou s'arrête : les gaz de l'atmosphère ou provenant de l'équipement aval migrent vers la source par diffusion moléculaire. Ce phénomène est accentué par les volumes morts, ces zones où le gaz ne circule pas (bras morts de collecteurs, raccords en T non utilisés, manomètres mal purgeables).
Les fuites permettent à l'air atmosphérique d'entrer dès que la pression locale descend sous la pression ambiante (arrêt process, purge complète). Un taux de fuite de 1 × 10⁻⁹ atm·cc/s est la référence pour les composants UHP. La rétro-diffusion survient lorsque le flux de gaz ralentit ou s'arrête : les gaz de l'atmosphère ou provenant de l'équipement aval migrent vers la source par diffusion moléculaire. Ce phénomène est accentué par les volumes morts, ces zones où le gaz ne circule pas (bras morts de collecteurs, raccords en T non utilisés, manomètres mal purgeables).
Dégazage des matériaux et contamination lors des travaux
Le dégazage (outgassing) désigne le relargage de molécules adsorbées par les parois et joints des composants. Les membranes en néoprène de certains détendeurs standards libèrent des hydrocarbures dans le flux, provoquant une dérive de ligne de base inexpliquée. Les polymères perméables (Tygon, PVC) laissent diffuser l'humidité et l'O₂ atmosphérique directement à travers la paroi. Tout travail de maintenance sur une ligne (remplacement d'un composant, extension du réseau) expose les parties internes à l'air et à l'humidité. Sans procédure de purge adaptée après intervention, la contamination persiste pendant des heures.
Comment concevoir et choisir les bons composants UHP ?
Matériaux recommandés selon la criticité
Le choix des matériaux conditionne la performance du réseau sur la durée.
- Inox 316L nettoyé et passivé : référence pour les lignes UHP. La passivation forme une couche d'oxyde stable qui réduit l'adsorption des traces d'humidité et des composés réactifs. La rugosité de surface doit être inférieure à 10 Ra (électropolissage pour les applications les plus critiques).
- Cuivre : adapté aux gaz inertes secs à pureté modérée (4.0 et inférieure), mais à proscrire pour les gaz réactifs et les applications UHP où la réactivité de surface pose problème.
- Teflon® (PTFE) et Tefzel® (ETFE) : acceptables pour les connexions haute pureté sur gaz inertes secs, à condition que la perméabilité à l'humidité soit acceptable pour la criticité de l'application.
- Élastomères standard (néoprène, caoutchouc naturel) : à proscrire dans les lignes HP et UHP en raison du dégazage et de la perméabilité élevée.
Composants actifs et minimisation des volumes morts

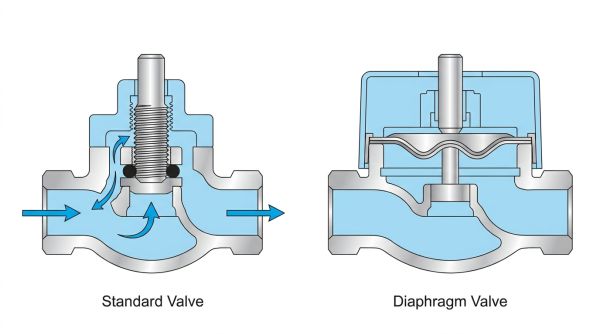

Les vannes à diaphragme sans garniture (packless diaphragm valves) constituent la référence pour les lignes UHP : elles suppriment les zones de rétention et empêchent la diffusion de contaminants atmosphériques vers le flux. Les raccords à compression en inox 316L (type Swagelok ou équivalent) offrent un taux de fuite conforme aux exigences UHP. Les clapets anti-retour en inox 316L avec joint FKM (seuil d'ouverture typique 0,25 bar) protègent efficacement contre la rétro-diffusion sur chaque branchement et à la sortie de chaque bouteille. Les détendeurs à membrane métallique éliminent le risque de dégazage lié aux membranes élastomères.
La minimisation des volumes morts passe par la suppression des bras morts non utilisés, le remplacement des manomètres à Bourdon par des capteurs de pression à membrane affleurante, et la conception de collecteurs à passage direct.
Quelle stratégie de purification et filtration adopter ?
Filtre particulaire et purificateur : deux fonctions distinctes
Un filtre particulaire (seuil typique 0,003 µm) retient les particules solides et les aérosols d'huile. Il ne traite pas les impuretés moléculaires (H₂O, O₂, CO, hydrocarbures). Un purificateur agit par adsorption, catalyse ou réaction chimique pour éliminer ces contaminants moléculaires. Un purificateur UHP peut délivrer une sortie inférieure à 100 ppt pour H₂O et O₂, avec une chute de pression inférieure à 0,14 bar.
Positionnement logique dans la ligne

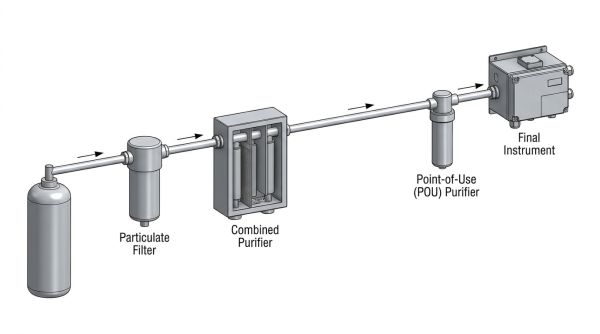

La règle fondamentale est celle du dernier purificateur avant l'outil. Un purificateur placé en tête de ligne protège le réseau mais ne compense pas les contaminations introduites par les composants en aval. Le positionnement optimal combine :
- Un filtre particulaire en amont du détendeur principal pour protéger les sièges de vanne.
- Un purificateur combiné (H₂O + O₂ + HC) en amont de la zone de distribution.
- Un purificateur de point d'utilisation (POU) directement avant l'instrument ou le réacteur, pour neutraliser les apports résiduels de la ligne de distribution.
Les purificateurs à cartouches remplaçables simplifient la maintenance. Leur durée de vie dépend de la concentration des impuretés d'entrée et du débit : pour un usage en continu à 5 slpm avec une entrée à 5 ppm d'humidité, une cartouche tient typiquement plusieurs mois.
Quelles procédures opérationnelles appliquer sur le terrain ?
Purge par cycles lors des changements de bouteille

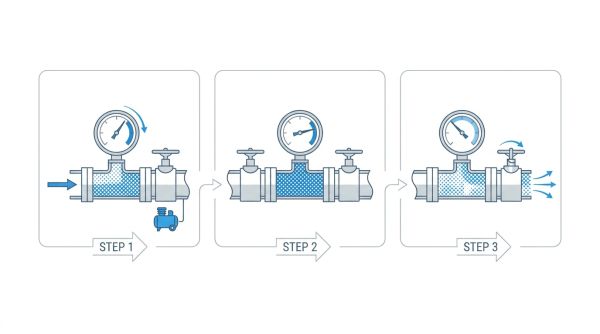

La purge par cycles compression/détente exploite une logique exponentielle : chaque cycle dilue les contaminants résiduels dans la ligne par un facteur proportionnel au rapport des volumes. Trois à cinq cycles suffisent généralement pour descendre sous les seuils acceptables pour un gaz grade 5.0.
La procédure standard pour un gaz inerte (N₂, Ar, He) est la suivante :
La procédure standard pour un gaz inerte (N₂, Ar, He) est la suivante :
- Fermer la vanne d'isolement côté process avant toute intervention.
- Raccorder la nouvelle bouteille sans ouvrir le robinet.
- Pressuriser la ligne jusqu'à 3 à 5 bar, puis purger lentement via la vanne de purge dédiée.
- Répéter l'opération 3 à 5 fois sans jamais descendre sous 0,5 bar : rester au-dessus de la pression atmosphérique évite l'aspiration d'air.
- Ouvrir progressivement la vanne process uniquement après le dernier cycle de purge.
Précautions spécifiques aux gaz réactifs, corrosifs et toxiques
Pour les gaz corrosifs (HCl, Cl₂, F₂) ou toxiques (H₂S, CO, NH₃), la procédure diffère sur deux points critiques. Premièrement, le détendeur doit être purgé à l'azote avant et après chaque changement de bouteille, pour neutraliser les résidus corrosifs et protéger les composants. Deuxièmement, toute intervention doit se dérouler en zone ventilée, avec les équipements de protection individuels adaptés et un détecteur de gaz fonctionnel. Les équipements dédiés (détendeurs, lignes, purificateurs) ne doivent pas être partagés avec d'autres gaz.
