Installer une pompe d'arrosage : Guide pratique

Quel schéma d'installation suivre pour une pompe d'arrosage ?
Comment préparer le raccord d’aspiration ?
Comment raccorder le câble d’alimentation de la pompe d'arrosage ?
Comment mettre en marche une pompe d’arrosage ?
FAQ

💡 Ce qu'il faut retenir :

Une pompe d'arrosage de surface aspire correctement jusqu'à 7–8 m de profondeur ; au-delà, une pompe immergée s'impose.
Le schéma d'installation suit toujours le même ordre : crépine + clapet de pied → tuyau d'aspiration armé → pompe → clapet de refoulement → manomètre → ballon à vessie + pressostat → réseau d'arrosage.
Le tuyau d'aspiration doit être rigide ou armé, posé en pente ascendante continue vers la pompe, sans aucun point haut ni coude inutile.
L'amorçage consiste à remplir complètement le corps de pompe d'eau avant le premier démarrage pour chasser tout l'air du circuit.
Le raccordement électrique exige un disjoncteur différentiel 30 mA, une mise à la terre, et une section de câble adaptée à la puissance et à la distance.
En cas de non-aspiration après installation, les causes les plus fréquentes sont : amorçage incomplet, prise d'air sur l'aspiration, clapet de pied défaillant ou hauteur d'aspiration dépassant la limite pratique.

Estimer le prix de votre pompe d'arrosage

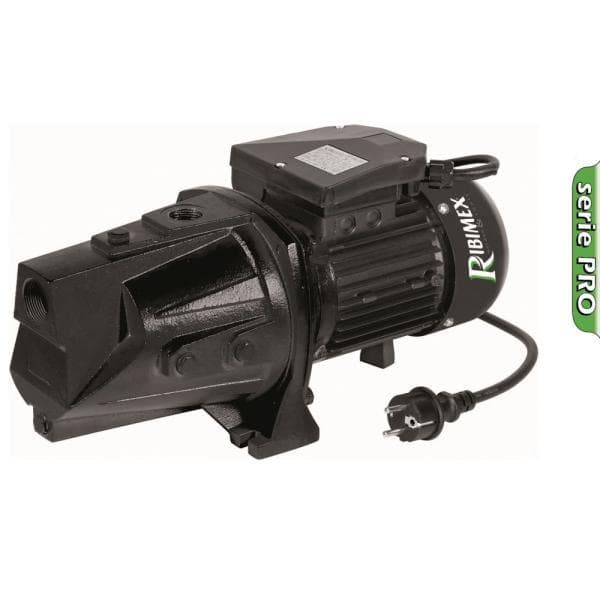

Pour réussir l'installation d'une pompe d'arrosage, la préparation conditionne directement les performances au premier démarrage. La pompe se positionne sur une surface stable et plane, dans un local sec et ventilé, au plus près de la source d'eau afin de limiter la longueur du tuyau d'aspiration. La hauteur entre la surface de l'eau et la pompe doit rester sous les 7 à 8 m en usage courant. Si la source est plus profonde, une pompe immergée répond mieux à cette contrainte. Trois points conditionnent la réussite de l'installation d'une pompe d'arrosage de jardin : l'étanchéité parfaite de tous les raccords côté aspiration, l'absence de point haut dans la conduite d'aspiration, et un amorçage complet avant le premier démarrage.

Découvrez nos pompes d'arrosage

Quel schéma d'installation suivre pour une pompe d'arrosage ?

Le schéma d'installation d'une pompe arrosage détermine l'ordre exact des composants entre la source d'eau et le réseau de distribution. Un mauvais positionnement d'un clapet ou d'un préfiltre suffit à empêcher l'aspiration ou à déstabiliser la pression en fonctionnement.

Ordre des composants (variante pompe seule)

Source d'eau (puits, cuve, citerne) avec crépine immergée, maintenue à environ 30 cm sous la surface de l'eau et à au moins 30 cm au-dessus du fond pour éviter l'aspiration de sédiments.
Clapet anti-retour de pied, positionné au plus près de la crépine : il maintient la colonne d'eau dans le tuyau d'aspiration à l'arrêt et préserve l'amorçage.
Tuyau d'aspiration armé (semi-rigide), en pente ascendante continue vers la pompe, sans aucun point haut ni coude inutile. Le diamètre minimal recommandé est de 25 mm pour des débits supérieurs à 30 L/min ; 32 mm pour les installations à plus forte puissance.
Pompe de surface avec son bouchon d'amorçage.
Préfiltre en sortie de pompe (côté refoulement) pour protéger le réseau des particules fines.
Clapet anti-retour de refoulement, juste après la pompe, pour stabiliser la pression côté distribution à l'arrêt.
Vanne d'isolement sur le refoulement.
Réseau d'arrosage.

Ordre des composants (variante avec surpresseur, ballon à vessie + pressostat)

Cette configuration convient aux réseaux d'arrosage automatiques ou à toute installation nécessitant une pression stable et un démarrage automatique.

Source → crépine + clapet de pied → tuyau d'aspiration armé → pompe.

Préfiltre → clapet de refoulement → manomètre (plage 0–10 bars).
Ballon à vessie raccordé via un té de piquage : il stocke un volume d'eau sous pression et réduit les démarrages fréquents.
Pressostat sur le ballon ou en piquage : il commande l'arrêt et le redémarrage selon les seuils de pression réglés (exemple courant : démarrage à 2,5 bars, arrêt à 3,5 bars).
Vanne d'isolement → réseau de distribution.

Pour les installations sur eau de pluie ou eau chargée, le préfiltre se place en amont de la pompe afin de la protéger des particules. Sur une eau de puits stable et claire, le positionnement en aval est préférable car il réduit les pertes de charge à l'aspiration. La conversion de référence à retenir : 1 bar équivaut à 10 m de colonne d'eau, ce qui simplifie le calcul de la HMT (hauteur manométrique totale).

Vous êtes fournisseur de pompe d'arrosage ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

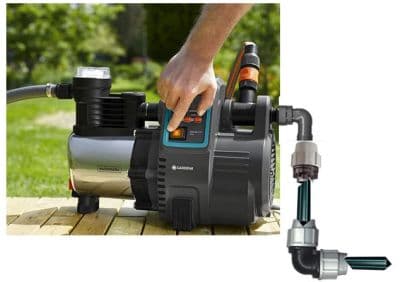

Comment préparer le raccord d’aspiration ?

La préparation du raccord d'aspiration est l'étape qui conditionne le plus la réussite de l'installation d'une pompe d'arrosage. Une prise d'air côté aspiration, même minime, suffit à empêcher la montée en pression ou à provoquer un désamorçage récurrent. Les composants à préparer avant l'assemblage :

Crépine d'aspiration : elle retient les particules grossières et se positionne à environ 30 cm sous la surface de l'eau et à au moins 30 cm au-dessus du fond.
Clapet anti-retour de pied, fixé au plus près de la crépine : il maintient la conduite pleine à l'arrêt et évite de devoir réamorcer à chaque démarrage.
Tuyau d'aspiration armé : le tuyau semi-rigide résiste à l'écrasement sous dépression, contrairement à un tuyau souple standard. Le diamètre intérieur doit être de 25 mm minimum pour la plupart des installations ; 32 mm pour les débits élevés ou les longues distances.

Le ruban PTFE (Téflon) s'enroule sur tous les filetages, dans le sens du vissage, avant l'assemblage. Cette opération garantit l'étanchéité à l'air, pas seulement à l'eau : une fuite d'air côté aspiration peut ne laisser sortir aucune goutte d'eau tout en empêchant totalement la pompe d'aspirer. Le mamelon se visse dans le raccord d'aspiration de la pompe. Le préfiltre ou le clapet de pied se fixe ensuite à l'autre extrémité. Une fois l'assemblage terminé, tous les raccords se resserrent à la main puis à la clé, sans forcer au-delà du nécessaire pour ne pas fissurer les éléments en plastique.

La conduite d'aspiration part de la source en pente ascendante continue vers la pompe. Tout point bas ou coude crée une poche susceptible de piéger de l'air et de rompre l'amorçage. La longueur totale de la ligne d'aspiration doit rester compatible avec la hauteur d'aspiration maximale de l'équipement, en pratique 7 à 8 m de dénivelé pour une pompe de surface. Après l'assemblage complet, l'étanchéité se contrôle en remplissant la conduite d'eau et en observant si des bulles d'air apparaissent côté aspiration lorsque la pompe fonctionne. Un préfiltre à corps transparent facilite ce contrôle visuel. La présence de bulles persistantes indique un point de fuite à localiser et reprendre avec du ruban PTFE ou un joint neuf.

Comment raccorder le câble d’alimentation de la pompe d'arrosage ?

Le raccordement électrique d'une pompe d'arrosage pour jardin nécessite de couper l'alimentation à la source avant toute intervention. Le câble d'alimentation se choisit en fonction de la puissance de la pompe et de la distance entre la pompe et le tableau électrique /

Jusqu'à 1 000 W : section de 1,5 mm² suffisante pour les courtes distances.
Au-delà de 1 000 W : section de 2,5 mm² minimum. Pour une pompe de 1 500 W alimentée en monophasé, une section de 1,5 mm² limite la longueur maximale de câble à environ 44 m. Avec 2,5 mm², cette limite monte à 73 m.

Une section de câble sous-dimensionnée entraîne une surchauffe, une perte de puissance et un risque de court-circuit. Le câble se fixe mécaniquement le long de son parcours pour éviter toute traction sur les bornes. La pompe d'arrosage s'équipe de trois fils conducteurs :

Phase : noir ou marron.
Neutre : bleu.
Terre : vert et jaune.

Chaque fil se connecte sur la borne correspondante du bornier, en suivant le schéma de câblage fourni dans la documentation de la pompe. Toute erreur de câblage provoque un dysfonctionnement immédiat ou endommage le moteur. Sur une installation triphasée, le sens de rotation du moteur se vérifie au premier démarrage. Un débit nul ou très faible avec un moteur qui tourne indique un sens de rotation inversé. L'inversion de deux phases sur le bornier corrige ce problème. Les protections électriques obligatoires sont les suivantes :

Disjoncteur différentiel 30 mA sur le circuit de la pompe : cette protection est exigée en local humide (norme NF C 15-100) et protège contre les risques d'électrocution.
Disjoncteur magnétothermique calibré selon la puissance de la pompe : il protège contre les surtensions et les surintensités.

Mise à la terre sur le bornier de la pompe : cette connexion doit être effective avant la mise sous tension.

Le coffret de gestion ou le tableau de protection se place dans un endroit sec, à l'abri de l'humidité. Si la pompe s'installe à l'extérieur ou dans un local non couvert, un coffret étanche IP65 minimum s'impose.

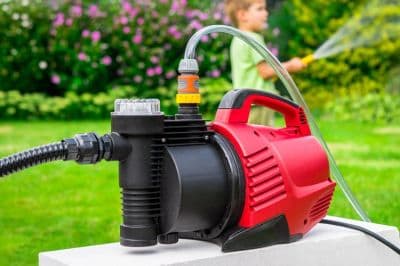

Comment mettre en marche une pompe d’arrosage ?

Avant de mettre la pompe sous tension, tous les raccords hydrauliques doivent être vérifiés : tuyaux solidement fixés, raccords étanches, vanne de refoulement fermée. Fermer la vanne de refoulement concentre l'effort de la pompe sur l'aspiration lors du démarrage et évite les chocs de pression. Pour une pompe d'arrosage de surface, l'amorçage est une étape indispensable avant le premier démarrage. Une pompe centrifuge ne peut pas aspirer si de l'air est présent dans son corps ou dans le tuyau d'aspiration.

La procédure d'amorçage se déroule comme suit :

Ouvrir le bouchon ou la vis d'amorçage situé sur le dessus du corps de pompe.
Verser de l'eau propre lentement jusqu'à ce qu'elle déborde légèrement, en laissant les bulles d'air s'échapper.
Si le préfiltre est présent, le remplir également jusqu'au niveau maximal.
Refermer le bouchon d'amorçage en vérifiant que le joint est en bon état et correctement positionné.

Une fois l'amorçage réalisé, la pompe se met sous tension. Elle fonctionne environ 30 secondes avec la vanne de refoulement fermée pour chasser l'air résiduel du circuit. Des vibrations légères sont normales pendant cette phase. La vanne de refoulement s'ouvre ensuite progressivement pour éviter les chocs de pression.

Contrôles à effectuer après le premier démarrage

La pression monte et reste stable : c'est le signe que le circuit est bien amorcé et étanche.
Si un préfiltre à corps transparent est installé, l'absence de bulles d'air dans le flux confirme l'étanchéité de la conduite d'aspiration.
La pompe s'arrête sur le seuil haut du pressostat et redémarre sur le seuil bas sans délai excessif : les réglages du pressostat et du ballon à vessie sont corrects.
La pression se maintient à l'arrêt sans chuter progressivement : les clapets anti-retour remplissent leur rôle.
Le débit se mesure simplement en chronométrant le remplissage d'un seau de 10 litres. Un débit très inférieur aux spécifications du fabricant signale un problème d'aspiration, une prise d'air ou un préfiltre partiellement colmaté.

Ne jamais laisser la pompe tourner à sec : l'absence d'eau dans le corps de pompe provoque une surchauffe rapide et endommage la garniture mécanique. Si la pression ne monte pas dans les 30 premières secondes, la pompe s'arrête, et l'amorçage reprend depuis le début en vérifiant l'étanchéité de la ligne d'aspiration.

FAQ

Pourquoi la pompe n'aspire pas après l'installation ?

La pompe tourne mais aucune eau n'arrive en sortie : dans la très grande majorité des cas, la cause est une prise d'air côté aspiration ou un amorçage incomplet. Les vérifications à effectuer dans l'ordre sont les suivantes :

Réamorcer complètement le corps de pompe jusqu'au débordement en chassant toutes les bulles d'air.
Vérifier que la hauteur d'aspiration réelle ne dépasse pas 7 à 8 m. Au-delà, la pompe de surface ne peut physiquement pas aspirer : une pompe immergée est la seule solution adaptée.
Contrôler l'étanchéité de chaque raccord et filetage sur la ligne d'aspiration. Une fuite d'air n'est pas toujours visible : elle laisse entrer de l'air sans faire sortir d'eau. Reprendre les filetages avec du ruban PTFE si nécessaire.
Vérifier le clapet de pied : il doit s'ouvrir dans un seul sens (en suivant la flèche de montage) et rester étanche à l'arrêt pour maintenir la colonne d'eau. Un clapet encrassé ou dont le ressort est fatigué se nettoie ou se remplace.
S'assurer que la crépine est bien immergée et non colmatée par des sédiments ou des débris.

Pourquoi la pompe se désamorce entre deux démarrages ?

Un désamorçage récurrent entre deux utilisations indique que la colonne d'eau ne se maintient pas dans la conduite d'aspiration à l'arrêt. Les causes les plus fréquentes sont les suivantes :

Le clapet de pied n'est plus étanche : l'eau redescend dans la source dès que la pompe s'arrête et la conduite se vide d'air. Le remplacement du clapet résout le problème dans la plupart des cas.
Un raccord ou un joint sur la ligne d'aspiration laisse entrer de l'air progressivement. Le test avec de l'eau savonneuse appliquée sur les raccords en fonctionnement permet de détecter les points d'aspiration d'air.
La crépine n'est plus suffisamment immergée : en cas de baisse du niveau de la source (étiage, cuve en fin de remplissage), la crépine aspire de l'air. La repositionner plus profondément, en maintenant au moins 30 cm de garde d'eau au-dessus d'elle, corrige cette situation.
Un point haut dans le tracé du tuyau d'aspiration piège une poche d'air qui progresse jusqu'à rompre l'amorçage. Reposer le tuyau en pente ascendante continue sans creux ni contre-pente supprime ce phénomène.

Pourquoi la pression est instable ou chute à l'arrêt de la pompe ?

Une pression qui chute rapidement après l'arrêt ou qui oscille en fonctionnement signale un problème sur le circuit de refoulement ou sur les éléments de régulation de pression.

Vérifier le clapet anti-retour de refoulement : s'il n'est plus étanche, la pression redescend côté réseau après l'arrêt. Le remplacer si le test au manomètre confirme la baisse.
Contrôler la pression d'air du ballon à vessie : la valeur cible se règle à environ 0,2 bar en dessous de la pression d'enclenchement du pressostat (par exemple, 2,3 bars si le pressostat démarre à 2,5 bars). Un ballon dont la membrane est percée laisse sortir de l'eau à la valve d'air au moment du test et doit être remplacé.
Vérifier les seuils du pressostat avec un manomètre sur un cycle complet. Une différentielle trop faible (moins de 1 bar entre démarrage et arrêt) provoque des cycles très courts et une usure prématurée du moteur.
Rechercher une fuite sur le réseau de distribution : même minime, une fuite fait chuter la pression et déclenche des redémarrages non justifiés.

Pourquoi la pompe démarre et s'arrête trop souvent ?

Ce phénomène de court-cyclage sollicite inutilement le moteur et réduit sa durée de vie. Il se produit lorsque le volume utile du ballon à vessie est trop faible pour absorber les variations de débit entre deux cycles.

Vérifier la pression d'air du ballon à l'arrêt complet et après dépressurisation du circuit : si la valeur est nulle ou très faible, le ballon est dégonflé et se regonfle via la valve Schrader avec une pompe à vélo ou un compresseur.
Si le ballon est correctement gonflé et que le court-cyclage persiste, vérifier le réglage du pressostat. Une différentielle d'au moins 1 bar entre la pression de démarrage et la pression d'arrêt est nécessaire pour garantir des cycles suffisamment longs.
Contrôler l'absence de fuite sur le réseau : une petite fuite permanente maintient la pression sous le seuil d'arrêt et provoque un fonctionnement presque continu par cycles très courts.
Si le ballon est en bon état et correctement réglé mais que le court-cyclage reste présent, le volume du ballon est peut-être sous-dimensionné par rapport au débit de la pompe : un ballon de plus grand volume réduit mécaniquement la fréquence des cycles.
