Le dimensionnement s'effectue en volume (mÂł) et non en surface seule. La formule de base est :
Volume (m³) = Surface (m²) × Hauteur sous plafond (m)
Il est recommandé de choisir un générateur dont la capacité couvre le volume calculé avec une marge. Exemple : une zone de 140 m³ appelle un dispositif certifié pour 200 m³.
Les obstacles (étagères hautes, cloisonnements internes, mezzanines) réduisent la propagation et peuvent justifier l'ajout d'une unité supplémentaire ou le déplacement de la buse.
Sommaire
- Quels prérequis vérifier avant l'installation sur site ?
- Comment dimensionner le brouillard selon le volume à protéger ?
- Où installer le générateur pour une opacification efficace ?
- Quelles règles de pose respecter pour la buse ?
- Quelle alimentation choisir : 230 V ou piles ?
- Quels modes de déclenchement paramétrer pour éviter les tirs accidentels ?
- Comment tester et mettre en service sans déclencher le brouillard ?
- Que faire après un déclenchement de brouillard ?
Cet article vous plaît ?
Partagez-le !
Sommaire
- Quels prérequis vérifier avant l'installation sur site ?
- Comment dimensionner le brouillard selon le volume à protéger ?
- Où installer le générateur pour une opacification efficace ?
- Quelles règles de pose respecter pour la buse ?
- Quelle alimentation choisir : 230 V ou piles ?
- Quels modes de déclenchement paramétrer pour éviter les tirs accidentels ?
- Comment tester et mettre en service sans déclencher le brouillard ?
- Que faire après un déclenchement de brouillard ?
Temps de lecture estimé : 7min
💡 À retenir :
- L'installation d'un générateur de brouillard anti-intrusion nécessite un dimensionnement en volume (m³ = surface × hauteur sous plafond) avant tout choix de matériel, avec une marge de sécurité recommandée par rapport au volume réel à saturer.
- La buse se pose à environ 2 m de hauteur, avec au minimum 30 cm du plafond, 1 m sur les côtés et 2,5 m de dégagement face à la projection, selon les modèles et fabricants.
- Le raccordement à une centrale d'alarme s'effectue par relais filaire (contact NO/NC) ou par module radio selon les systèmes ; les modèles multi-entrées permettent de conditionner le tir à l'état armé pour réduire les déclenchements intempestifs.
- Un temps d'opacification inférieur à 60 secondes est attendu pour des volumes courants (exemple : 100 m³ en 20 s environ), avec une persistance du brouillard pouvant atteindre 30 à 60 minutes selon la ventilation.
- La norme EN 50131-8:2019 constitue le repère de conformité à vérifier auprès de l'assureur et, le cas échéant, de l'autorité compétente pour les ERP.
- Un plan de maintenance structuré (mensuel, trimestriel, annuel) et une procédure post-déclenchement documentée conditionnent la fiabilité du dispositif sur la durée.
L’installation d’un générateur de brouillard anti-intrusion repose sur plusieurs étapes clés : dimensionnement du volume à protéger, choix de l’emplacement, raccordement à la centrale d’alarme, paramétrage du déclenchement, mise en service et maintenance. Chaque étape conditionne l’efficacité du dispositif et doit être adaptée à la configuration du site. Pour un commerce, le choix et le positionnement d’un générateur de brouillard pour magasin doivent notamment tenir compte de la surface, de la hauteur sous plafond et des zones à protéger en priorité. Ce guide présente les principaux points à vérifier pour installer un générateur de brouillard dans un commerce, un entrepôt, des bureaux, un ERP ou tout autre local à sécuriser.
Devis pour un générateur de brouillard de sécurité
Quels prérequis vérifier avant l'installation sur site ?
Prérequis techniques et organisationnels à valider
Avant toute intervention physique, plusieurs conditions doivent être réunies.
Sur le plan technique, il convient de disposer d'un plan des zones à protéger avec les cotes (surface et hauteur sous plafond), d'identifier les points d'alimentation 230 V disponibles à proximité des emplacements envisagés, et de connaître la configuration de la centrale d'alarme existante (type d'entrées/sorties disponibles, protocole filaire ou radio).
Sur le plan organisationnel :
Sur le plan technique, il convient de disposer d'un plan des zones à protéger avec les cotes (surface et hauteur sous plafond), d'identifier les points d'alimentation 230 V disponibles à proximité des emplacements envisagés, et de connaître la configuration de la centrale d'alarme existante (type d'entrées/sorties disponibles, protocole filaire ou radio).
Sur le plan organisationnel :
- La validation de l'assureur est fortement recommandée, en particulier pour les commerces à forte valeur ou soumis à des exigences contractuelles spécifiques.
- Pour les ERP, les conditions d'activation (présence ou non du public, signalétique réglementaire, absence d'obstruction des issues de secours) doivent être vérifiées auprès de l'autorité compétente.
- La norme EN 50131-8:2019 constitue le repère de conformité pour les générateurs de brouillard dans le cadre d'un système d'alarme intrusion ; certaines certifications complémentaires (NF&A2P) peuvent être exigées par l'assureur ou imposées pour des aides spécifiques.
- Le choix du mode de déclenchement (automatique sur alarme, manuel via bouton panique, télésurveillance avec levée de doute) doit être arrêté avant la pose.
Vous êtes fournisseur de générateur de brouillard anti-intrusion ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads

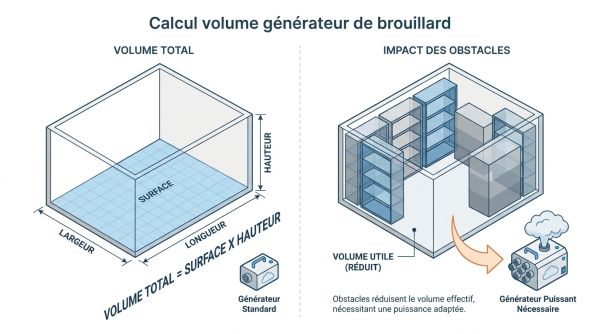

Comment dimensionner le brouillard selon le volume à protéger ?
La ventilation mécanique permanente est un facteur limitant : une extraction active peut dissiper le brouillard avant saturation complète. Il convient de couper ou de condamner la VMC lors du déclenchement si le système le permet.
Exemples chiffrés indicatifs (variables selon modèles et fabricants) :
- Une zone de 30 m² avec un plafond à 3 m représente 90 m³ : 1 appareil de capacité adaptée suffit en l'absence d'obstacles majeurs.
- Une surface de 60 m² à 3 m de plafond (180 m³) peut nécessiter 2 unités positionnées en diagonale.
- Un entrepôt de 200 m² à 5 m de hauteur (1 000 m³) exige une solution multi-générateurs ou une gamme haute capacité.
Le temps d'opacification attendu est généralement inférieur à 60 secondes pour les volumes courants. Certains modèles annoncent une saturation de 100 m³ en environ 20 secondes, la visibilité chutant à 10–15 cm. Ces valeurs varient selon le débit du dispositif (exprimé en m³/s) et les conditions du local.

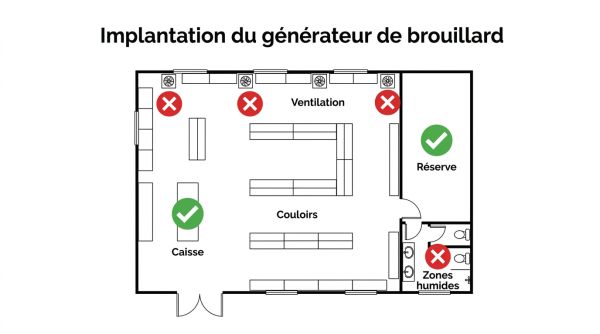

Où installer le générateur pour une opacification efficace ?
Zones d'implantation recommandées
Le générateur doit être positionné dans les zones que l'intrus traverse obligatoirement ou qu'il cible en priorité :
- La zone caisse ou l'espace de vente principal pour les commerces de détail.
- La réserve ou le stock, notamment lorsqu'il concentre les biens à forte valeur (bijouterie, pharmacie, tabac).
- Les couloirs d'accès et zones de passage reliant l'entrée aux espaces sensibles.
- Les salles coffres, zones DAB ou locaux de traitement de valeurs.
Emplacements Ă Ă©viter pour limiter les risques
Certains contextes sont incompatibles avec l'installation d'un générateur de brouillard :
- Les locaux accueillant de manière permanente des personnes fragiles (maisons de retraite, centres de soins) : à vérifier impérativement avec l'autorité compétente.
- Les espaces où résident des animaux (selon certaines réglementations et recommandations fabricants).
- Les zones très humides (cuisines professionnelles, salles de bains, zones de lavage) qui compromettent le fonctionnement électronique et la qualité du fluide.
- Les emplacements directement exposés à la ventilation mécanique ou aux bouches d'extraction, qui dissipent le brouillard avant saturation.
- Les positions basses facilement accessibles, qui permettent Ă un intrus averti de neutraliser l'appareil.
- Les zones exposées à la lumière directe du soleil prolongée, néfaste pour l'électronique et la cartouche.

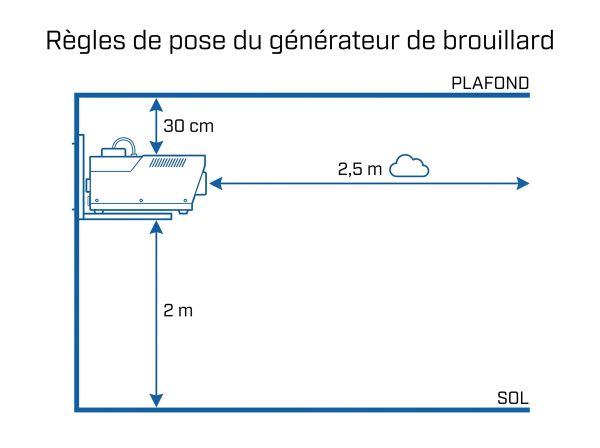

Quelles règles de pose respecter pour la buse ?
Les règles de pose varient selon les fabricants mais convergent sur plusieurs points. Les valeurs suivantes constituent un repère (à confirmer dans la documentation du modèle retenu) :
- Hauteur de fixation : environ 1,8 à 2 m du sol, ou selon préconisation fabricant.
- Distance au plafond : minimum 30 cm pour éviter que le flux chaud n'endommage le plafond ou ne déclenche un détecteur incendie proximal.
- Dégagement latéral : au minimum 1 m de chaque côté de l'appareil, sans obstacle solide.
- DĂ©gagement frontal : environ 2,5 m face Ă la buse, espace libre de tout objet.
Avant la fixation définitive, vérifier l'absence d'objets inflammables dans l'axe de la buse. L'élément chauffant interne atteint des températures élevées (jusqu'à 300 °C selon les modèles) ; la buse elle-même peut être chaude lors du tir. Aucun câble, tissu ou matériau sensible ne doit se trouver à moins de 30 cm de l'orifice d'éjection.
La fixation au mur s'effectue généralement avec les gabarits fournis par le fabricant. Un niveau à bulle garantit l'horizontalité, essentielle à la bonne distribution du brouillard.
Quelle alimentation choisir : 230 V ou piles ?
| Critère | Alimentation 230 V | Alimentation par piles |
|---|---|---|
| Continuité de service | Dépend du réseau secteur ; batterie de secours intégrée recommandée | Autonomie propre, variable selon capacité |
| Autonomie en cas de coupure | De 30 min à 4 h environ selon batterie intégrée | Plusieurs mois à 1 an selon modèle et déclenchements |
| Supervision | Souvent intégrée (défaut secteur détecté) | Plus limitée ; vérification manuelle fréquente |
| Environnement adapté | Locaux câblés, pose fixe, usage intensif | Sites temporaires, zones sans accès électrique facile |
| Contrainte d'installation | Tirage de câble 230 V obligatoire (électricien) | Pose plus souple mais batteries à surveiller |
Pour les installations permanentes en commerce ou entrepôt, l'alimentation secteur avec batterie de secours est la configuration la plus fiable. Les modèles sur piles conviennent aux déploiements temporaires ou aux zones éloignées du réseau.
Quels modes de déclenchement paramétrer pour éviter les tirs accidentels ?
Le risque de déclenchement intempestif est réel et entraîne des coûts (remplacement de cartouche, intervention, aération du local). Plusieurs mesures le limitent :
- Double condition de déclenchement : le tir n'est autorisé que si l'alarme est armée ET qu'un second détecteur dans la zone du générateur confirme la présence. Les modèles à deux entrées de contrôle (entrée armement + entrée alarme) réduisent significativement ce risque.
- Temporisation avant tir : un délai réglable (5 à 30 s selon modèles) permet une désactivation par un utilisateur légitime avant le déclenchement.
- Scénarios horaires : le déclenchement automatique peut être limité aux heures de fermeture ; pendant les heures d'ouverture, seul le bouton panique reste actif.
- Mode manuel avec levée de doute : le télésurveilleur valide le déclenchement après confirmation visuelle ou vocale.
Comment tester et mettre en service sans déclencher le brouillard ?
La mise en service suit une séquence structurée pour valider l'installation avant tout tir réel.
1. Vérification des liaisons électriques : tension d'alimentation, contacts du relais, continuité du câblage anti-sabotage.
2. Test de communication entre la centrale et le générateur : simulation d'une alarme sur la centrale sans activer la sortie relais (mode test ou sortie désactivée temporairement).
3. Contrôle de la supervision : vérification que le générateur remonte bien ses états (alimentation OK, batterie OK, niveau de fluide si capteur disponible) dans la centrale ou l'interface cloud.
4. Test du relais sans brouillard : activation de la sortie relais de la centrale à vide, mesure de la tension ou de la fermeture de contact côté générateur (multimètre), sans déclencher le tir.
5. Vérification du dégagement de la buse et de l'absence d'obstacle dans l'axe de projection.
6. Si un tir de validation est nécessaire : le réaliser en dehors des heures d'activité, avec aération préparée et personnel averti, en s'assurant que les détecteurs incendie ne sont pas à proximité immédiate.
Critères d'acceptation : communication alarme→générateur validée, anti-sabotage actif, supervision opérationnelle, buse orientée et dégagée.
1. Vérification des liaisons électriques : tension d'alimentation, contacts du relais, continuité du câblage anti-sabotage.
2. Test de communication entre la centrale et le générateur : simulation d'une alarme sur la centrale sans activer la sortie relais (mode test ou sortie désactivée temporairement).
3. Contrôle de la supervision : vérification que le générateur remonte bien ses états (alimentation OK, batterie OK, niveau de fluide si capteur disponible) dans la centrale ou l'interface cloud.
4. Test du relais sans brouillard : activation de la sortie relais de la centrale à vide, mesure de la tension ou de la fermeture de contact côté générateur (multimètre), sans déclencher le tir.
5. Vérification du dégagement de la buse et de l'absence d'obstacle dans l'axe de projection.
6. Si un tir de validation est nécessaire : le réaliser en dehors des heures d'activité, avec aération préparée et personnel averti, en s'assurant que les détecteurs incendie ne sont pas à proximité immédiate.
Critères d'acceptation : communication alarme→générateur validée, anti-sabotage actif, supervision opérationnelle, buse orientée et dégagée.
Que faire après un déclenchement de brouillard ?
Un déclenchement réel appelle une procédure structurée pour remettre le site en état et assurer la traçabilité.
1. Sécuriser le site avant toute entrée : s'assurer que l'intrus a quitté les lieux (forces de l'ordre ou télésurveilleur).
2. Aérer le local en ouvrant fenêtres et portes ; la dissipation naturelle intervient en 30 à 60 minutes environ selon la ventilation, parfois plus dans les espaces cloisonnés.
3. Contrôler les détecteurs incendie : certains modèles de détecteurs peuvent être sensibles à la densité du brouillard malgré l'affirmation récurrente d'innocuité ; les réarmer après dissipation.
4. Vérifier les surfaces : le brouillard eau + glycol est présenté comme sans résidu dans la majorité des cas, mais selon les modèles et la densité du tir, un essuyage léger peut s'avérer utile sur certains équipements sensibles.
5. Remplacer ou recharger la cartouche : cartouche usage unique Ă remplacer, ou cartouche rechargeable Ă envoyer au prestataire selon le contrat.
6. Rédiger un rapport d'événement : date, heure, zones concernées, nombre de tirs, observations post-déclenchement. Ce document alimente le registre de maintenance et peut être requis par l'assureur.
1. Sécuriser le site avant toute entrée : s'assurer que l'intrus a quitté les lieux (forces de l'ordre ou télésurveilleur).
2. Aérer le local en ouvrant fenêtres et portes ; la dissipation naturelle intervient en 30 à 60 minutes environ selon la ventilation, parfois plus dans les espaces cloisonnés.
3. Contrôler les détecteurs incendie : certains modèles de détecteurs peuvent être sensibles à la densité du brouillard malgré l'affirmation récurrente d'innocuité ; les réarmer après dissipation.
4. Vérifier les surfaces : le brouillard eau + glycol est présenté comme sans résidu dans la majorité des cas, mais selon les modèles et la densité du tir, un essuyage léger peut s'avérer utile sur certains équipements sensibles.
5. Remplacer ou recharger la cartouche : cartouche usage unique Ă remplacer, ou cartouche rechargeable Ă envoyer au prestataire selon le contrat.
6. Rédiger un rapport d'événement : date, heure, zones concernées, nombre de tirs, observations post-déclenchement. Ce document alimente le registre de maintenance et peut être requis par l'assureur.
